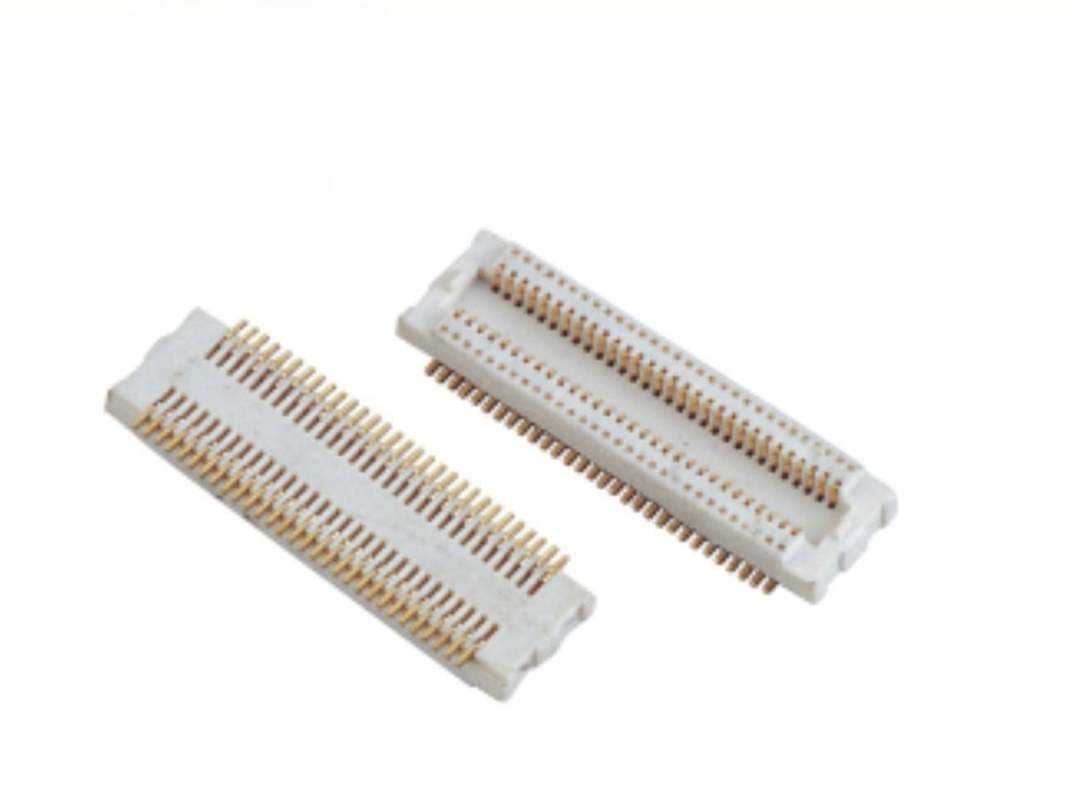

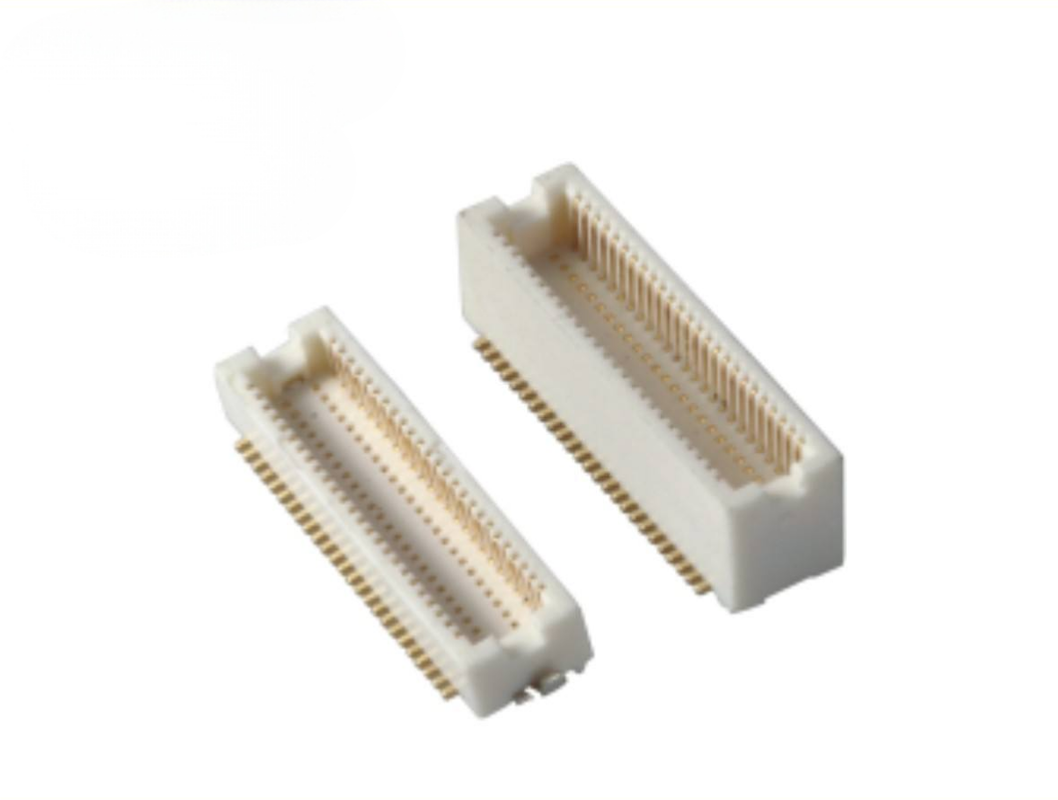

Złącze typu Board-to-Board SMT męskie/żeńskie mosiężne IP64 o rastrze 0,5 mm
Najważniejsze cechy produktu
✅ Wyrównanie ślepe i samonastawne: Wbudowana konstrukcja prowadząca zapobiegająca niewspółosiowości, umożliwia ślepe połączenie, kompensuje przesunięcia montażowe PCB i tolerancje ułożenia; zapobiega uszkodzeniu pinów podczas ręcznego/automatycznego łączenia
✅ Wysokowydajne sygnały o wysokiej prędkości: Zoptymalizowana konstrukcja impedancji styku, stabilna integralność sygnału, obsługa szybkiej transmisji sygnałów różnicowych dla modułów o dużej przepustowości
✅ Elastyczne opcje wysokości połączonych złączy: Wiele opcji wysokości połączeń dopasowuje się do różnych wymagań dotyczących szczeliny między płytkami drukowanymi, upraszcza projekt obudowy mechanicznej
✅ Stopień ochrony IP64: Odporność na kurz i zachlapania, odpowiednia dla urządzeń narażonych na działanie kurzu/bryzgów
✅ Kompatybilność z SMT Pick-and-Place: Konstrukcja do montażu powierzchniowego SMT, współpracuje bezpośrednio ze standardowymi liniami montażu zautomatyzowanego
Opis produktu
| Element |
Parametr |
| Wydajność elektryczna |
|
| Raster |
0,5 mm |
| Prąd znamionowy |
0,5 A na styk |
| Napięcie znamionowe |
50 V AC/DC |
| Rezystancja styku |
≤ 30 mΩ (początkowa) |
| Rezystancja izolacji |
≥ 100 MΩ |
| Napięcie przebicia |
250 V AC |
| Wydajność mechaniczna |
|
| Typ złącza |
Złącze męskie / żeńskie, dwurzędowe SMT |
| Liczba pozycji |
Zakres niestandardowy: 10-80 pinów |
| Wysokość połączonych złączy |
Wiele opcji wysokości ułożenia (dostępne niestandardowe) |
| Cykle łączenia |
Minimum 50 cykli |
| Tolerancja niewspółosiowości |
Oś X ±0,4 mm; Oś Y ±0,2 mm |
| Stopień ochrony |
IP64 |
| Materiał i powłoka |
|
| Materiał styku |
Wysokowydajny mosiądz |
| Powłoka styku |
Bariera niklowa + selektywne złocenie |
| Materiał obudowy |
LCP, odporny na wysoką temperaturę UL94 V-0 |
| Środowisko |
|
| Temperatura pracy |
-40℃ ~ +85℃ |
| Zgodność |
RoHS, REACH |
| Instrukcja lutowania |
|
| Profil reflow |
Zgodny ze standardem J-STD-020; Maksymalna temperatura szczytowa 260℃ |
| Montaż |
Standardowy montaż SMT typu pick-and-place, nie wymaga specjalnych uchwytów |
Odnośnik / Alternatywa
Ta seria złączy BTB IP64 o rastrze 0,5 mm jest funkcjonalnie zgodna z głównymi międzynarodowymi rodzinami produktów BTB, służąc jako ekonomiczny zamiennik typu drop-in dla serii złączy o drobnym rastrze firm Molex, JAE, Hirose i Amphenol.
Uwaga: Prześlij oryginalny numer części producenta do naszego zespołu inżynierów w celu weryfikacji 1:1 i dokładnego dopasowania.
Cecha produktu
- Korpus styku z mosiądzu z selektywnym złoceniem, stabilizujący wydajność elektryczną podczas wibracji i cykli temperaturowych
- Zintegrowane żebra prowadzące zapobiegające uszkodzeniom i niewspółosiowości, umożliwiające ślepe połączenie i samonastawienie w celu kompensacji odchyleń pozycji PCB
- Struktura uszczelniająca IP64 blokuje kurz i rozpryski wody, rozszerzając zastosowanie złączy BTB w trudnych warunkach środowiskowych
- Obudowa LCP odporna na wysokie temperatury wytrzymuje lutowanie bezołowiowe w procesie reflow bez deformacji
- Dwurzędowy układ o drobnym rastrze 0,5 mm, maksymalizujący wykorzystanie przestrzeni PCB dla kompaktowych urządzeń
- Kompletny zestaw męski i żeński, zakończenie SMT do w pełni zautomatyzowanej produkcji PCB
Zalety produktu
1. Rozwiązanie tolerancji zorientowane inżynieryjnie: Rozwiązuje powszechne problemy: odchylenia w ułożeniu PCB, przesunięcia montażowe, ryzyko zgniecenia pinów podczas łączenia i zmniejsza wskaźnik awarii w miejscu pracy.
2. Niezawodny sygnał o wysokiej prędkości: Zoptymalizowana geometria styku zmniejsza przesłuchy, utrzymuje integralność sygnału dla modułów o wysokiej prędkości.
3. Wzmocniona odporność środowiskowa IP64: Zwykłe złącza BTB nie mają ochrony przed kurzem i wodą; ta seria przedłuża żywotność urządzeń przemysłowych / bliskich zastosowaniom zewnętrznym.
4. Gotowość do pełnej automatyzacji: Zarówno opakowania w tubach, jak i na rolkach obsługują bezpośrednie pobieranie i umieszczanie, bez dodatkowych kosztów przepakowania dla produkcji masowej.
5. Optymalizacja czasu realizacji i kosztów: Alternatywa dla importowanych marek premium, krótszy cykl dostawy z równoważną wydajnością mechaniczną i elektryczną.
6. Wysoka elastyczność: Obsługiwane są niestandardowe liczby pinów, wysokości połączonych złączy i grubości powłok, aby sprostać wymaganiom projektu.
Zastosowanie
- Moduły sterowania przemysłowego i zintegrowane systemy z ułożonymi płytkami drukowanymi
- Zewnętrzne bramki IoT, koncentratory czujników, sprzęt do przetwarzania brzegowego
- Kompaktowe zespoły elektroniczne medyczne
- Moduły wyświetlaczy, sprzęt nadzoru i wizyjny
- Wytrzymałe elektronika użytkowa, przenośne instrumenty pomiarowe
- Urządzenia modułowe wymagające pyłoszczelnego i bryzgoszczelnego połączenia między płytkami
Czas realizacji
- Zamówienie próbki: 3 dni robocze
- Zamówienie masowe: 1-3 tygodnie, w zależności od konfiguracji i ilości zamówienia
Certyfikacja fabryczna i usługi niestandardowe
- Certyfikaty: ISO9001, zgodność z RoHS, REACH
- Polityka próbek: Obsługiwane darmowe próbki, szybki czas realizacji próbek
- MOQ: Niskie MOQ dla standardowych części; MOQ dla niestandardowych konfiguracji po ocenie
- Możliwości niestandardowe: Niestandardowa liczba pinów, wysokość ułożenia, grubość powłoki, modyfikacje mechaniczne, specjalne opakowanie zgodnie z rysunkiem/specyfikacją.
Przewodnik wyboru klienta
- Potwierdź Raster=0,5 mm, zweryfikuj wymaganą liczbę pinów i dokładną wysokość połączonych złączy pasującą do szczeliny między płytkami drukowanymi.
- Potwierdź wymagania środowiskowe: IP64 jest obowiązkowe w przypadku narażenia na kurz/bryzgi; wybierz odpowiednią grubość złocenia w zależności od cykli łączenia i korozyjnej atmosfery.
- Potwierdź proces montażu: Wybierz rolkę do w pełni zautomatyzowanej produkcji masowej SMT; tubę do testowania prototypów laboratoryjnych.
- Kontrola elektryczna: Zaleca się ograniczenie prądu na pin do ≤70% wartości znamionowej dla długoterminowej stabilnej pracy.
- W przypadku zamiany importowanych części: Podaj oryginalny numer części i rysunek układu PCB naszemu zespołowi inżynierów w celu potwierdzenia kompatybilności.
- Złóż wniosek o próbkę w celu wstępnej walidacji przed przyjęciem do pełnego projektu.
Skontaktuj się z naszym działem wsparcia technicznego, jeśli potrzebujesz arkusza danych, pliku 3D STEP lub pomocy w rysowaniu.
