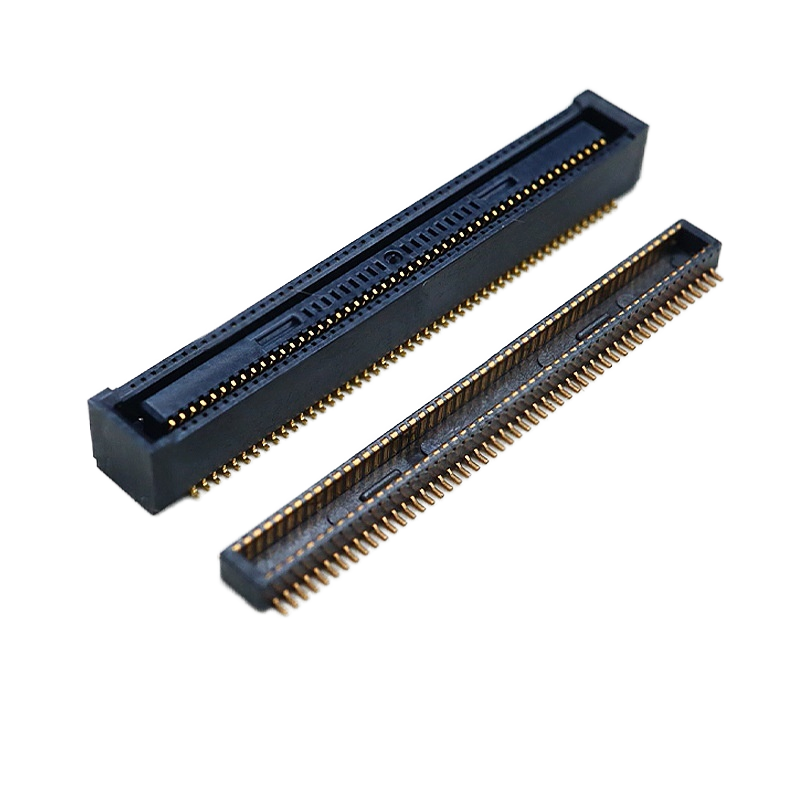

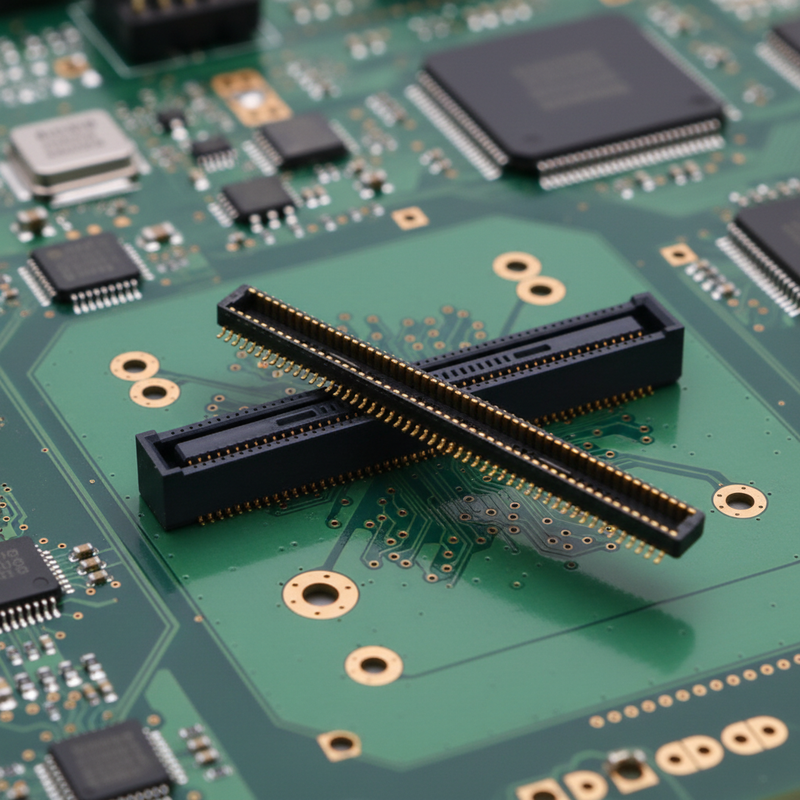

Złącze typu Board-to-Board SMT męskie/żeńskie z mosiądzu 0,5 mm, IP64
Najważniejsze cechy produktu
✅ Samodopasowanie i dopasowanie w ciemno: Wbudowane żeberka prowadzące zapewniają tolerancję przesunięcia XY, absorbują niedopasowanie podczas montażu PCB i zmniejszają uszkodzenia podczas zautomatyzowanego montażu
✅ Integralność sygnału przy wysokich prędkościach: Obsługuje do 20 Gb/s, kompatybilne z interfejsami MIPI, PCIe, SATA, USB3.1 Gen2 o wysokiej prędkości
✅ Stała wysokość po złączeniu: 2,5 mm: Precyzyjna kontrola wysokości stosu płytki drukowanej dla dopasowania obudowy mechanicznej
✅ Opakowanie na rolce SMT: Bezpośrednie pobieranie i umieszczanie na linii montażowej SMT, nie wymaga wtórnego ręcznego przenoszenia
✅ Opcje wielostykowe: 20/24/30/40/50/60 pozycji dla elastycznego skalowania wyprowadzeń PCB
Opis produktu
| Element |
Parametr |
| Wydajność elektryczna |
|
| Rozstaw styków |
0,4 mm |
| Prąd znamionowy |
0,3 A na styk |
| Napięcie znamionowe |
50 V AC |
| Maks. szybkość transmisji danych |
20 Gb/sHIROSE Ele... |
| Rezystancja styku |
≤ 50 mΩ |
| Rezystancja izolacji |
≥ 1000 MΩ |
| Napięcie przebicia |
250 V AC / 1 min |
| Wydajność mechaniczna |
|
| Typ złącza |

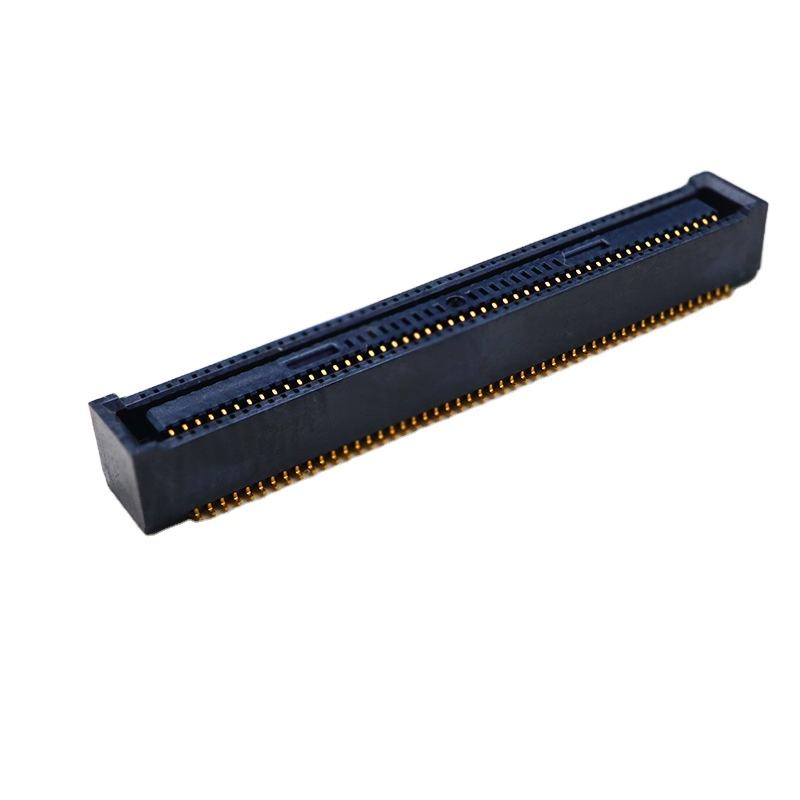

Gniazdo żeńskie, dwurzędowe SMT |
| Wysokość po złączeniu |
Montaż: Opakowanie na rolce do masowego SMT; najpierw poproś o darmowe próbki do testu profilu reflow |
| Zakres samoczynnego dopasowania |
Tolerancja pływania XY dla montażu z dopasowaniem w ciemnoMouser Ele... |
| Cykle złączeń |
Min. 30 cykli HIROSE Ele... |
| Montaż |
Montaż powierzchniowy SMT, kompatybilny z pobieraniem próżniowymMouser Ele... |
| Materiał i powłoka |
|
| Obudowa |
LCP wysokotemperaturowy, UL94-V-0 |
| Materiał styku |
Mosiądz fosforowy |
| Powłoka styku |
Pozłacana powierzchnia styku; bariera niklowa zapobiegająca podciąganiu cynyMouser Ele... |
| Środowisko |
|
| Temperatura pracy |
-40 ℃ ~ +85 ℃ |
| Zgodność |
Zgodność z RoHS 3.0, REACH |
| Przewodnik lutowania |
|
| Profil reflow |
Standardowy bezołowiowy proces reflow SMT; temperatura szczytowa ≤ 260 ℃, zgodnie z IPC/JEDEC-020D |
| Uwaga |
Unikać długotrwałego przebywania w wysokiej temperaturze; bariera niklowa zmniejsza ryzyko podciągania cyny |
Referencje krzyżowe / Alternatywy
Bezpośredni zamiennik dlaSeria Hirose DF40HC(2.5)-xxDS-0.4V(51) (20/24/30/40/50/60P)Ten sam footprint, ta sama wysokość po złączeniu 2,5 mm, ten sam rozstaw 0,4 mm
- Kompatybilne złącze męskie: seria DF40HB(2.5)-xxDP-0.4V(51)
- Nie wymaga modyfikacji układu PCB do zamiany; zweryfikowana kompatybilność pin-do-pin.
- Uwaga: Nie powiązani z Hirose; nasz produkt jest funkcjonalnym zamiennikiem.
Cecha produktu
Żeberka prowadzące samoczynnego dopasowania zmniejszają ryzyko błędnego włożenia podczas dopasowania w ciemno w zautomatyzowanym montażu
- Wzmocnione żeberka obudowy poprawiają odporność na wstrząsy i wibracje w produkcie końcowym
- Bariera niklowa zapobiegająca podciąganiu cyny zapobiega pełzaniu cyny do strefy styku podczas lutowania reflow
- Zoptymalizowana geometria styku dla wysokich prędkości zapewnia stabilną integralność sygnału dla sygnałów różnicowych o wysokiej prędkości
- Powierzchnia gotowa do pobierania i umieszczania próżniowego do masowej produkcji SMT
- Wiele liczby pinów (20-24-30-40-50-60P) dopasowanych do różnych wymagań I/O
- Zalety produktu
Bezpośredni zamiennik
- : Wymień oryginalne komponenty HRS o długim czasie realizacji bez przeprojektowywania PCBTolerancja dopasowania w ciemno
- : Zmniejsza ilość złomu montażowego spowodowanego niedopasowaniem przesunięcia płytyGotowy do SMT z rolki
- : Pełne opakowanie w taśmę wytłaczaną, bezpośrednio do maszyn typu pick-and-placeSpójna wydajność przy wysokich prędkościach
- : Stabilna impedancja dla interfejsów o wysokiej prędkościElastyczne MOQ i wsparcie próbek
- : Szybka walidacja próbek dla prototypów inżynierskichPrzewaga krajowego czasu realizacji fabryki
- : Krótszy czas realizacji w porównaniu do długich zamówień zagranicznych marekZastosowanie
Wbudowane płyty sterowania przemysłowego
- Kompaktowe moduły PCB z układem stosowym do zastosowań medycznych
- Sprzęt interfejsu kamery MIPI / obrazowania
- Szybkie pamięci masowe, połączenia peryferyjne SATA / PCIe
- Ręczne urządzenia przenośne, kompaktowe układy PCB z układem stosowym
- Urządzenia pomiarowe i testowe, układy płytek mezaninowych z układem stosowym
- Pakowanie

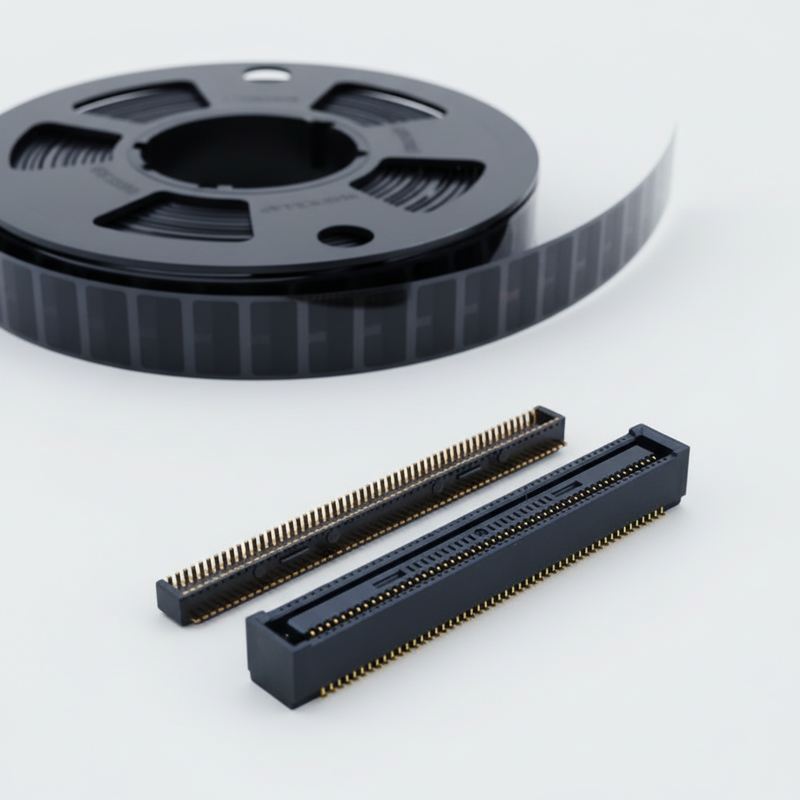

Standardowa taśma nośna wytłaczana do automatycznej maszyny pick-and-place SMT
- Bezpośrednio użyteczna na linii produkcyjnej SMT klienta; nie wymaga przepakowywania
- Czas realizacji
Zamówienie próbki: 3 dni robocze
- Zamówienie masowe: 1-3 tygodnie, w zależności od konfiguracji i ilości zamówienia
- Certyfikacja fabryczna i usługi niestandardowe
Certyfikaty: ISO9001, zgodność z RoHS, REACH
- Polityka próbek: Darmowe próbki wspierane, szybki czas realizacji próbek
- MOQ: Niskie MOQ dla standardowych części; MOQ dla niestandardowych konfiguracji po ocenie
- Możliwość dostosowania: Niestandardowa liczba pinów, wysokość stosu po złączeniu, grubość powłoki, modyfikacje mechaniczne, specjalne opakowanie zgodnie z rysunkiem/specyfikacją.
- Wybór klienta
Potwierdź wymaganą liczbę pinów: 20/24/30/40/50/60P; potwierdź numer części męskiego złącza
- Potwierdź wysokość stosu po złączeniu: Ta seria jest stała na poziomie 2,5 mm; sprawdź prześwit obudowy mechanicznej
- Zastosowanie o wysokiej prędkości: Upewnij się, że routing różnicowy pasuje do impedancji projektu referencyjnegoMontaż: Opakowanie na rolce do masowego SMT; najpierw poproś o darmowe próbki do testu profilu reflowSprawdzenie zamiennika: Sprawdź kompatybilność footprintu przed zwolnieniem pełnego zamówienia; użyj darmowych próbek do testowania prototypów.
- FAQ
- P: Czy macie katalog? Czy możecie wysłać mi katalog, abym mógł sprawdzić wszystkie Wasze produkty?
- O: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
P: Nie mogę znaleźć produktu w Waszym katalogu. Czy możecie wyprodukować ten produkt dla mnie?
O: Nasz katalog zawiera większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji. Dla Twojej informacji, wykonanie zwykłej formy zajmuje około 35-45 dni.
P: Czy możecie dostarczyć próbkę? Czy te próbki są darmowe?
O: Tak, dostarczamy 5-10 sztuk darmowych próbek złączy do testowania. Ale musisz zapłacić za koszty wysyłki.P: A co z czasem dostawy?
O: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni.
P: Jak wysłać moje zamówienie?
O: W przypadku małych paczek, wysyłamy je kurierem ekspresowym, takim jak DHL, FedEx, UPS, TNT, EMS. Jest to usługa od drzwi do drzwi. W przypadku dużych paczek możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Będziemy odpowiedzialni za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6. P: Jaki rodzaj płatności akceptujecie? Czy mogę zapłacić w RMB?
O: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać tę samą kwotę co na fakturze. I możesz zapłacić pieniądze w RMB. Nie ma problemu.
7. P: Jak wygląda kontrola jakości w Waszej firmie?
O: Ściśle przestrzegamy ISO9001; IQC, OQC, IPQC i QA stanowią 10% naszego działu jakości. Test CCD jest stosowany do 99% zastosowań produktów naszej firmy.
P: Potrzebuję Waszej listy cen wszystkich Waszych produktów. Czy macie listę cen?
O: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele pozycji, niemożliwe jest umieszczenie wszystkich ich cen na liście, a ceny stale się zmieniają ze względu na koszt materiałów i ilość. Możesz podać nam listę wszystkich potrzebnych pozycji; dokładnie sprawdzimy je jedna po drugiej i podamy specyfikację i listę cen.
P: Czy możecie wykonać niestandardowe produkty i niestandardowe opakowania?
O: Tak. Wykonaliśmy wiele niestandardowych produktów dla naszych klientów wcześniej (głównie wiązki przewodów). Jeśli chodzi o niestandardowe opakowania, nie ma problemu; możemy umieścić Twoje logo lub inne informacje na opakowaniu. Musisz tylko zaznaczyć, że spowoduje to dodatkowe koszty.
P: Jakie certyfikaty posiadacie?
O: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
