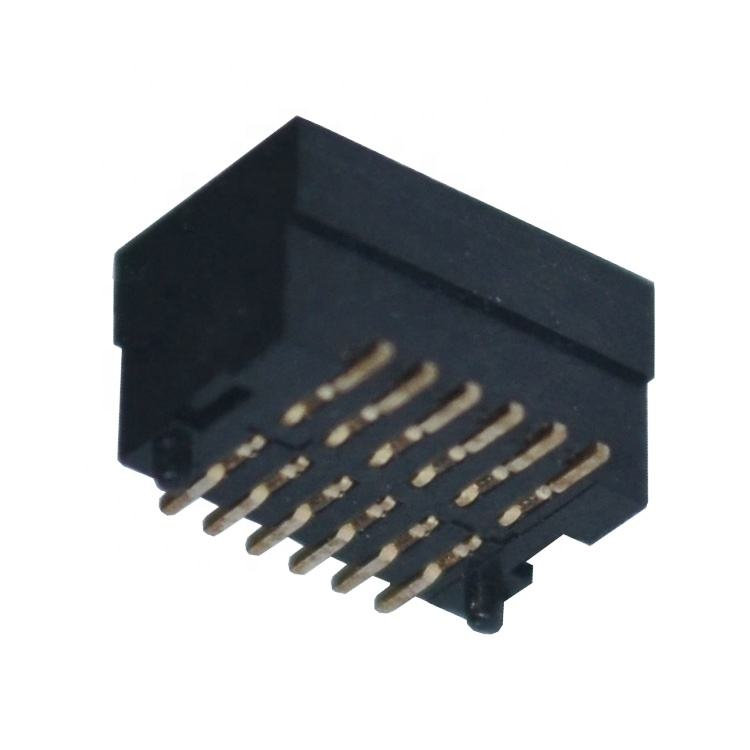

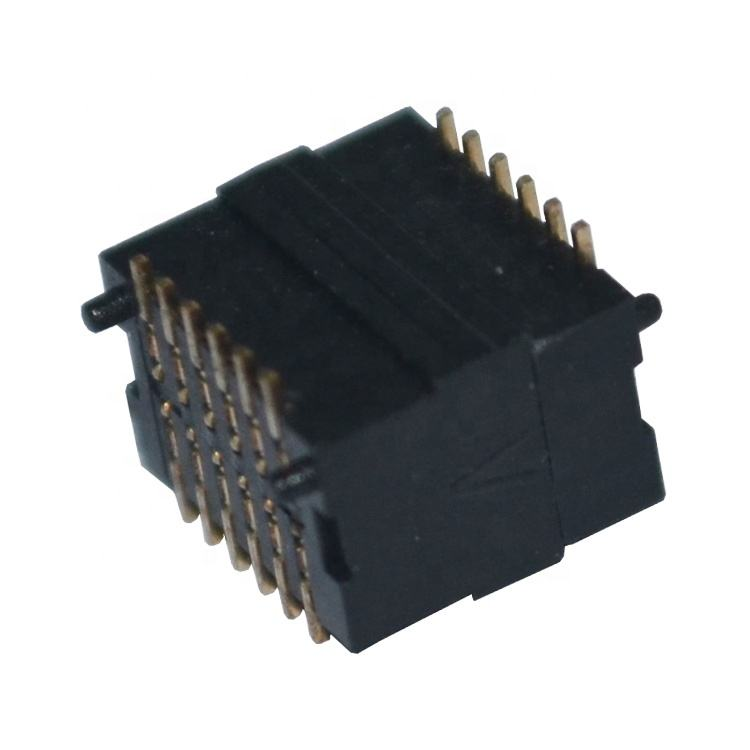

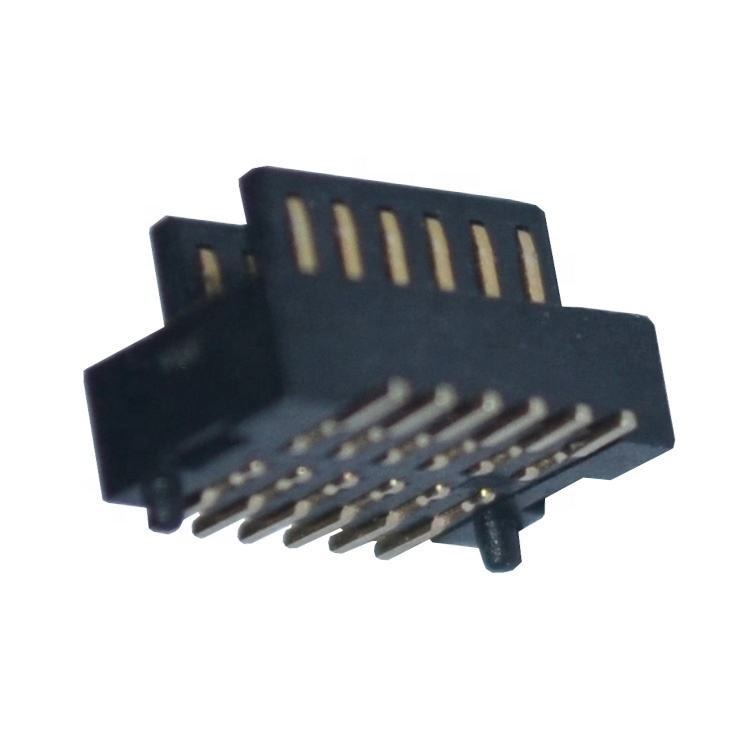

Wysoka gęstość 12Pin SMT Male Female PCB Connector 0,5 0,8 mm Pitch Stack Height 6,0 mm Board to Board & Mezzanine Connectors
Najważniejsze informacje o produkcie
✅Projekt tolerancji ślepego sparowania i samopowtarzania: Wbudowane słupy kierownicze absorbują przesunięcie montażu PCB, zapobiegają uszkodzeniu szpilki podczas ślepego sparowania, poprawiają wydajność produkcji dla zautomatyzowanych linii SMT.
✅Integralność sygnału dużych prędkości: Optymalizowana impedancja kontaktowa, stabilna transmisja dla sygnałów różniczkowych dużych prędkości, spełnia wymagania układu ścieżki sygnału dużych prędkości.
✅Wysokość ustawionego stosu 6,0 mm: Precyzyjnie kontrolowana przepaść PCB-PCB, spójne pomieszczenie między podłogami dla równoległej konstrukcji mechanicznej tablic stacjonarnych.
✅Układ SMT o wysokiej gęstości: Kompaktny odcisk w dwóch rzędach, oszczędza koszty PCB w przypadku konstrukcji modułów o ograniczonej przestrzeni.
✅Konstrukcja przyjazna SMT: Kompatybilna obudowa typu pick-and-place, obsługa lutowania ponownego, dostępna kontrola AOI po montażu.
Opis produktu
| Pozycja |
Parametry |
| Wydajność elektryczna |
|
| Głupota |
00,5 mm / 0,8 mm |
| Liczba pinów |
12P (dostępna liczba dostosowanych pinów) |
| Napęd nominalny |
12 V prądu prądu bieżącego |
| Prąd nominalny na kontakt |
0.5 A |
| Odporność na izolację |
≥ 500 MΩ |
| Odporność kontaktowa |
≤ 30 mΩ |
| Maksymalna prędkość danych |
Do 10 Gbps |
| Wydajność mechaniczna |
|
| Wysokość stosu |
60,0 mm |
| Cykl rozmnażania |
≥ 500 cykli |
| Pomoc w godowaniu |
Ślepe parzenie / samoregulowane stanowiska kierownicze |
| Zakończenie |
SMT Skrzydło gałązki |
| Materiał i pokrycie |
|
| Mieszkania |
Wysokotemperaturowy LCP, UL94‐V‐0 |
| Materiał kontaktowy |
Zestaw miedzi |
| Powierzchnia kontaktowa |
Złote na powierzchni styku; cynowe na ogonie lutowym |
| Środowiskowe |
|
| Temperatura pracy |
-40 °C ~ +105 °C |
| Zgodność |
RoHS, zgodne z REACH |
| Przewodnik do lutowania |
|
| Proces |
SMT Lutowanie powracające |
| Temperatura szczytowa odpływu |
Maksymalnie 260 °C, czas trwania 10 s |
Odniesienia krzyżowe / Alternatywa
Bezpośrednie zastąpienie drugiego źródła dla głównej serii łączników półpiętrowych między płytami z Molex, JAE i TE Connectivity z odpowiednikami o średnicy 0,5 / 0,8 mm, wysokości 6,0 mm.
Kompatybilny z odciskami dla większości projektów referencyjnych; weryfikacja układu podkładki przed sfinalizowaniem płyt PCB.utrzymuje identyczne właściwości elektryczne i mechaniczne.
Cechy produktu
- Struktura polaryzacyjna anty-niewłaściwego dopasowania zapobiega uszkodzeniu odwrotnego wstawiania podczas ręcznego i automatycznego montażu.
- Samoregulacja tolerancji pływającej absorbuje błąd w zestawianiu i zestawianiu, zmniejsza szybkość złomowania złączy.
- Dwupunktowa konstrukcja kontaktowa utrzymuje stabilną siłę kontaktową w warunkach wibracji i cyklu termicznego
- Obudowa LCP o wysokiej temperaturze utrzymuje standardowy profil odtoku SMT bez deformacji.
- Kompaktna konfiguracja o wysokiej gęstości 12 pinów równoważy ilość I/O i ślad PCB.
- Zestaw dopasowany do płci męskiej i żeńskiej, przeznaczony do równoległych połączeń między płytami PCB i między płytami PCB.
Zalety produktu
🔹Bezpieczeństwo łańcucha dostaw: Lokalna produkcja, unikająca niedoboru OEM z długimi czasami realizacji w porównaniu z importowanymi ekwiwalentami.
🔹Optymalizowane do montażu: Opakowania na rolkach działają bezpośrednio z maszynami do zbierania i umieszczania SMT, bez konieczności ręcznego przetwarzania wstępnego.
🔹Udowodniona stabilność sygnału: Dostosowana geometria kontaktowa dla wysokiej prędkości integralności sygnału, mniejsza utrata sygnału.
🔹Kosztowo efektywne drugie źródło: Zrównane wyniki z międzynarodowymi markami w konkurencyjnych cenach.
🔹Elastyczne wsparcie techniczne: Szybka walidacja próbek, dostosowana liczba szpilów / pokrycie / modyfikacja wysokości stosów dostępna.
Zastosowanie
- Moduły sterowania przemysłowego i wbudowane płyty komputerowe
- Płyty pomocnicze do komunikacji i przekazywania sygnałów
- Kompaktne zespoły elektroniczne medyczne
- Moduły PCB układane przez bramę IoT i czujniki
- Połączenia międzykładkowe podkładki sterownika wyświetlacza
- Sprzęt pomiarowy do badań wewnętrznych łączy międzypalcowych
Opakowanie
- Standardowa taśma taśmowa dla automatycznej maszyny do zbierania i umieszczania SMT
- Bezpośrednio używalne na linii produkcyjnej SMT klienta; nie ma potrzeby ponownego pakowania
Czas realizacji
- Zamówienie na próbkę: 3 dni robocze
- Zamówienie na masową produkcję: 1-3 tygodnie, w zależności od konfiguracji i ilości zamówienia
Certyfikacja fabryczna i obsługa na zamówienie
- Certyfikaty: zgodne z ISO9001, RoHS, REACH
- Polityka w zakresie próbek: wspieranie bezpłatnych próbek, szybkie przekazywanie próbek
- MOQ: Niskie MOQ dla części standardowych; konfiguracje niestandardowe MOQ po ocenie
- Zdolność do tworzenia na zamówienie: liczba szpilów na zamówienie, wysokość układania, grubość pokrycia, modyfikacja mechaniczna, specjalne opakowanie zgodnie z rysunkiem/specyfikacją.
Wytyczne dotyczące wyboru inżynierów
- Potwierdzenie rozmiaru: wybierz 0,5 mm dla wymagań dotyczących większej gęstości; wybierz 0,8 mm dla łatwiejszej produkcji płyt PCB.
- Potwierdzenie wysokości stosów: ta seria jest ustalona na 6,0 mm; skontaktuj się z nami, jeśli potrzebujesz alternatywnych wysokości stosów.
- Sprawdź liczbę pinów: model podstawowy to 12P; inne liczby pinów można dostosować.
- Potwierdzenie prędkości sygnału: sprawdź, czy wymagania sygnału różnicowego są w granicach maksymalnej prędkości 10 Gbps.
- Potwierdź, że zakres temperatury pracy odpowiada środowisku pracy produktu końcowego.
- W przypadku wymiany drugiego źródła: przekroczona kontrola rysunku śladu PCB przed ostatecznym wydaniem Gerbera.
- W przypadku prototypu: poprosić najpierw o bezpłatne próbki do lutowania, sparowania i weryfikacji wydajności sygnału.
Skontaktuj się z naszym zespołem inżynierów, jeśli potrzebujesz rekomendacji dotyczących odcisków, pliku 3D-step lub dalszego wsparcia technicznego.
Częste pytania
P: Czy masz katalog? Czy możesz wysłać mi katalog, aby sprawdzić wszystkie swoje produkty?
A: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby uzyskać katalog.
P: Nie mogę znaleźć produktu w waszym katalogu.Możesz zrobić ten produkt dla mnie?
A: W naszym katalogu znajduje się większość naszych produktów, ale nie wszystkie. Po prostu powiedz nam, jaki produkt potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji.Dla twojej referencji., wykonanie zwykłej formy zajmie około 35-45 dni.
P: Czy możecie dostarczyć próbkę?
O: Tak, dostarczamy 5-10 sztuk bezpłatnych próbek łączników do testowania.
P: A czas dostawy?
A: Towary z zapasów są dostarczane w ciągu 1 dnia; towary dostosowane są dostarczane w ciągu 5-7 dni
P: Jak wysłać zamówienie?
A: W przypadku małych paczek, wysyłaj je ekspresowo, takie jak DHL, FedEx, UPS, TNT, EMS. To usługa od drzwi do drzwi. W przypadku dużych paczek, możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych.Będziemy odpowiedzialni za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6P: Jakiego rodzaju płatność akceptujesz? Czy mogę zapłacić w RMB?
Odpowiedź: Akceptujemy T/T ((Transfer bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać taką samą kwotę jak faktura. I możesz zapłacić w RMB. Bez problemu.
7P: Co powiesz na kontrolę jakości w Twojej firmie?
A: Ściśle przestrzegać normy ISO9001; IQC, OQC, IPQC i QA zajmują 10% naszego działu jakości.
P: Potrzebuję listy cen wszystkich pańskich produktów.
A: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele produktów, niemożliwe jest, aby wszystkie ich ceny na liście,i ceny zawsze się zmieniają z powodu kosztów materiału i ilości. I możesz dać nam listę wszystkich elementów, których potrzebujesz; będziemy dokładnie potwierdzić jeden po drugim i dać ci specyfikację i cenę
P: Czy możecie robić produkty i opakowania na zamówienie?
A: Tak. Zrobiliśmy wiele niestandardowych
Jeśli chodzi o spakowanie na zamówienie, nie ma problemu; możemy umieścić swoje logo lub inne informacje na opakowaniu.Muszę tylko zauważyć, że to spowoduje dodatkowe koszty..
P: Jakie masz certyfikaty?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
