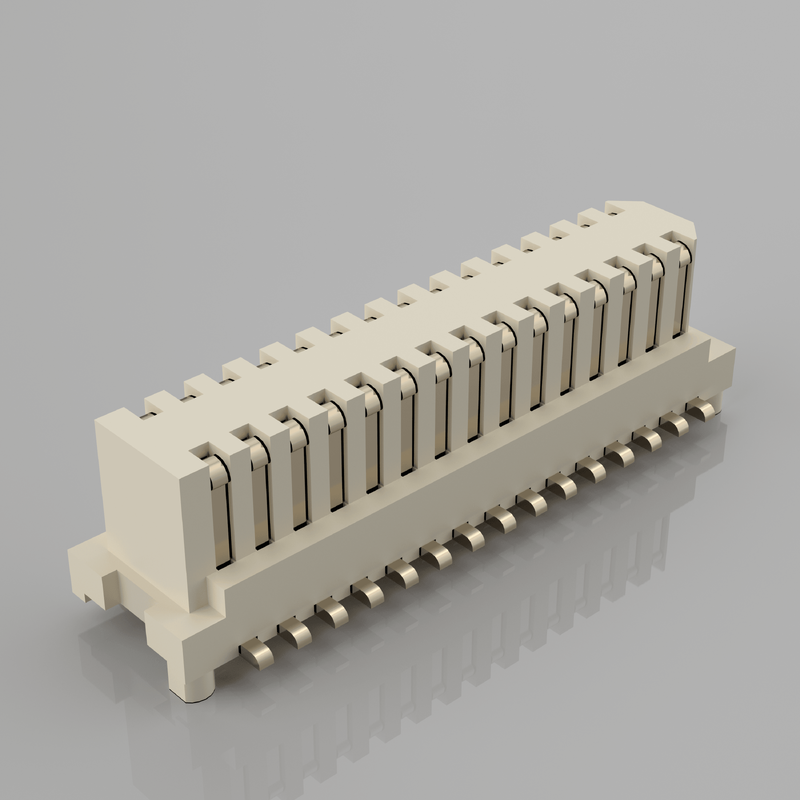

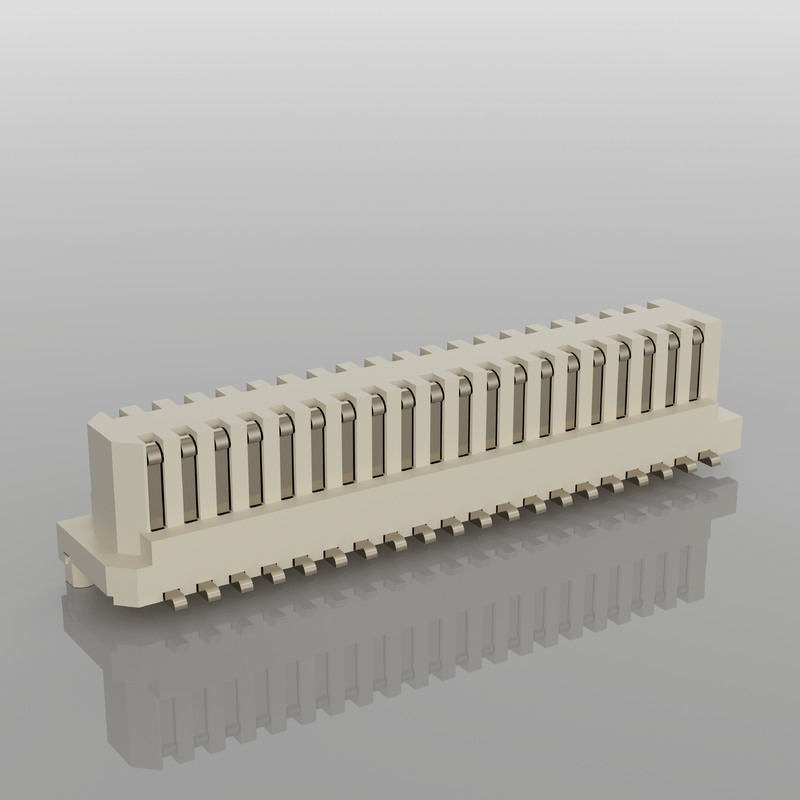

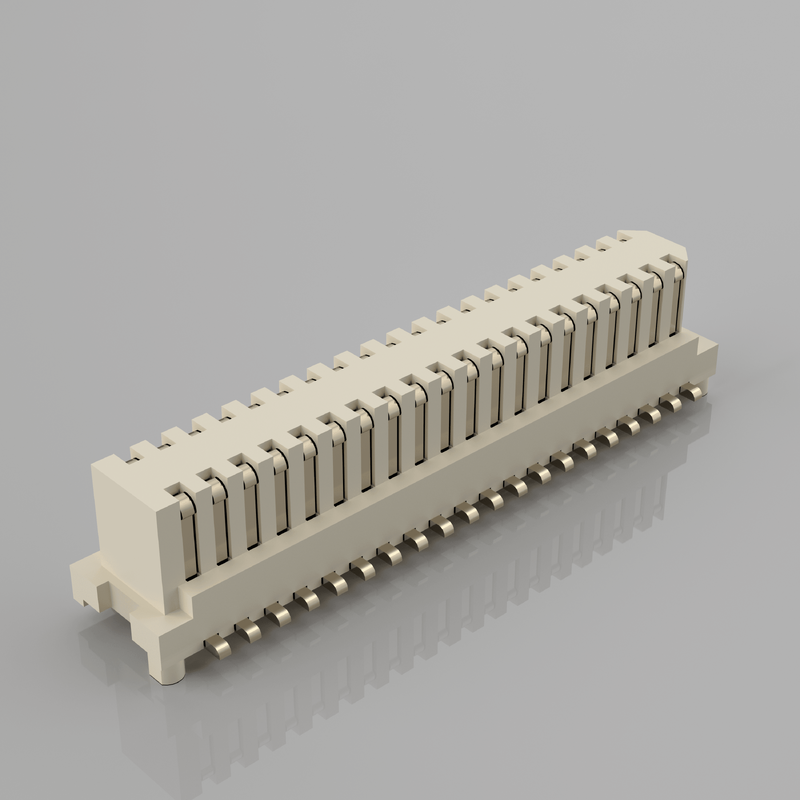

Złącza typu Board-to-Board i Mezzanine z pojedynczym slotem, złącze kątowe prosty dla PCBA, skok 0,5 mm
Najważniejsze cechy produktu
- Połączenie ślepe i samonastawne: Wbudowany kołek prowadzący i obudowa z fazowaniem kompensują przesunięcie montażowe w osiach X/Y; zapobiegają uszkodzeniu pinów podczas ślepego wkładania w przypadku modułowych montaży PCBA
- Wysokowydajne sygnały o wysokiej prędkości: Zoptymalizowana integralność sygnału, obsługa LVDS, PCIe, szybkich transmisji różnicowych dla modułów cyfrowych o dużej gęstości
- Konfigurowalna wysokość połączonych złączy: Wiele opcji wysokości połączonych złączy do zdefiniowania dokładnej odległości między płytkami PCB, dopasowanie do ograniczeń obudowy mechanicznej
- Jednoslotowa konstrukcja kątowa SMT: Ortogonalne połączenie płytek PCB pod kątem 90°, oszczędza krytyczną przestrzeń wewnętrzną urządzenia
Opis produktu
| Element |
Parametr |
| Wydajność elektryczna |
|
| Skok |
0,5 mm |
| Prąd znamionowy (na kontakt sygnałowy) |
0,5 A |
| Napięcie znamionowe |
50 V DC |
| Napięcie probiercze |
250 V AC, 1 min |
| Początkowa rezystancja styku |
≤ 30 mΩ |
| Rezystancja izolacji |
≥ 10⁹ Ω |
| Szybkość sygnału |
Do 10 Gbps |
| Wydajność mechaniczna |
|
| Liczba pozycji |
Zakres niestandardowy na życzenie |
| Wysokość połączonych złączy |
Wiele opcji wysokości stosu |
| Cykle połączeń |
Minimum 30 cykli |
| Tolerancja połączenia |
Tolerancja przesunięcia X/Y dla połączenia ślepego |
| Typ montażu |
SMT Kątowy prosty |
| Materiał i pokrycie |
|
| Obudowa |
LCP, trudnopalny UL94 V-0 |
| Materiał styku |
Wysokowytrzymały stop miedzi |
| Pokrycie styku połączeniowego |
Złoto na niklu; wiele opcji grubości złota |
| Pokrycie zakończenia SMT |
Cyna na niklu |
| Środowisko |
|
| Temperatura pracy |
-40°C ~ +105°C |
| Zgodność |
Zgodność z RoHS, REACH |
| Przewodnik lutowania |
|
| Profil reflow |
Szczyt 245-260°C, zgodnie ze standardem J-STD-020; bez lutowania na fali |
| Montaż |
Kompatybilny ze standardowym sprzętem SMT pick-and-place |
Kros-referencja / Alternatywa
To kątowe złącze mezzaniny jest zaprojektowane jako funkcjonalna alternatywa dla uznanych międzynarodowych serii od Molex, JAE, Hirose i Amphenol.
- Kompatybilny footprint do szybkiej walidacji drugiego źródła; ten sam skok, wysokość połączonych złączy, obrys mechaniczny do ponownego wykorzystania PCBA.
- Uwaga: Zawsze przeprowadzaj walidację elektryczną i mechaniczną przed masową produkcją; dostępny jest 100% dopasowania pin-do-pinu na podstawie numeru referencyjnego.
- Zmniejsza zależność od komponentów zagranicznych o długim czasie realizacji, skracając czas realizacji projektu.
Cecha produktu
- Konstrukcja jednoslotowa kątowa do ortogonalnego połączenia PCBA pod kątem 90 stopni.
- Obudowa z polaryzacją + kołek wyrównujący zapobiega odwrotnemu włożeniu i uszkodzeniu pinów podczas montażu.
- Samonastawne fazowanie umożliwia niezawodne ślepe połączenie w przypadku montażu modułów z zamkniętą obudową.
- Wysokiej jakości obudowa LCP jest odporna na wysoką temperaturę reflow SMT bez deformacji.
- Zoptymalizowana geometria styku zapewnia stabilną, szybką transmisję sygnału różnicowego.
- Wiele opcji wysokości połączonych złączy do ustalenia precyzyjnej szczeliny między płytkami PCB.
- W pełni kompatybilny z SMT, gotowy do zautomatyzowanej masowej produkcji pick-and-place.
Zalety produktu
- Przyjazny montaż: Tolerancja połączenia ślepego kompensuje błędy pozycjonowania PCB, niższy wskaźnik odrzutów montażowych.
- Zoptymalizowany SI: Dostrojona struktura styku minimalizuje przesłuchy dla szybkiej transmisji sygnału cyfrowego.
- Rozwiązanie drugiego źródła: Bezpośrednia alternatywa footprint dla premium zagranicznych marek, konkurencyjny koszt i krótszy czas realizacji.
- Elastyczna personalizacja: Liczba pinów, wysokość połączonych złączy i grubość pokrycia złotem konfigurowalne dla Twojego projektu.
- Stała jakość: Ścisła kontrola współpłaszczyznowości zapobiega ryzyku otwartego lutowania SMT na padach o małym skoku.
Zastosowanie
- Przemysłowe moduły wbudowane
- Zespoły bram IoT i czujników
- Kompaktowe pod-płytki PCBA medyczne
- Ręczny sprzęt do testowania i pomiarów
- Kamery bezpieczeństwa i moduły wizyjne
- Sprzęt peryferyjny komunikacyjny
- Konsumenckie zespoły PCB o dużej gęstości ułożone w stos
- Ortogonalne połączenie płyt wewnątrz modułowych urządzeń
Pakowanie
Taśma i krążek (opakowanie na krążku): Standardowe opakowanie na krążku dla maszyny SMT pick-and-place. Części mogą być ładowane bezpośrednio na linię produkcyjną bez przepakowywania. Usługa ciętej taśmy jest dostępna dla prototypów małoseryjnych.
Czas realizacji
- Zamówienie próbki: 3 dni robocze
- Zamówienie masowej produkcji: 1-3 tygodnie, w zależności od konfiguracji i ilości zamówienia
Certyfikacja fabryczna i usługi niestandardowe
- Certyfikaty: ISO9001, zgodność z RoHS, REACH
- Polityka próbek: Darmowe próbki wspierane, szybki czas realizacji próbek
- MOQ: Niskie MOQ dla standardowych części; MOQ dla niestandardowych konfiguracji po ocenie
- Możliwość dostosowania: Niestandardowa liczba pinów, wysokość stosu połączonych złączy, grubość pokrycia, modyfikacje mechaniczne, specjalne opakowanie zgodnie z Twoim rysunkiem/specyfikacją.
Przewodnik wyboru inżyniera
- Potwierdź krytyczny wymiar: Wysokość połączonych złączy = stała odległość między dwiema płytkami PCB; najpierw wybierz odpowiedni wariant wysokości.
- Policz całkowitą liczbę pinów: Oddziel piny sygnałowe i zasilające; zarezerwuj piny uziemienia dla integralności sygnału o wysokiej prędkości.
- Sprawdź wymaganą szybkość transmisji danych: Potwierdź, czy dla Twojego protokołu potrzebna jest wydajność różnicowa o wysokiej prędkości.
- Zdefiniuj specyfikację pokrycia: Grubsze pokrycie złotem dla zastosowań wymagających długiej żywotności w warunkach wibracji / trudnego środowiska.
- Warunki montażu: Jeśli Twój produkt wymaga montażu ślepego, potwierdź, że tolerancja samonastawna odpowiada Twojemu układowi mechanicznemu.
- Proces SMT: Użyj opakowania na krążku do masowej produkcji; poproś o darmowe próbki do weryfikacji prototypu przed pełnym wydaniem.
- Kros-referencja: Wyślij oryginalny numer części konkurencji; polecimy pasujący alternatywny model do walidacji.
