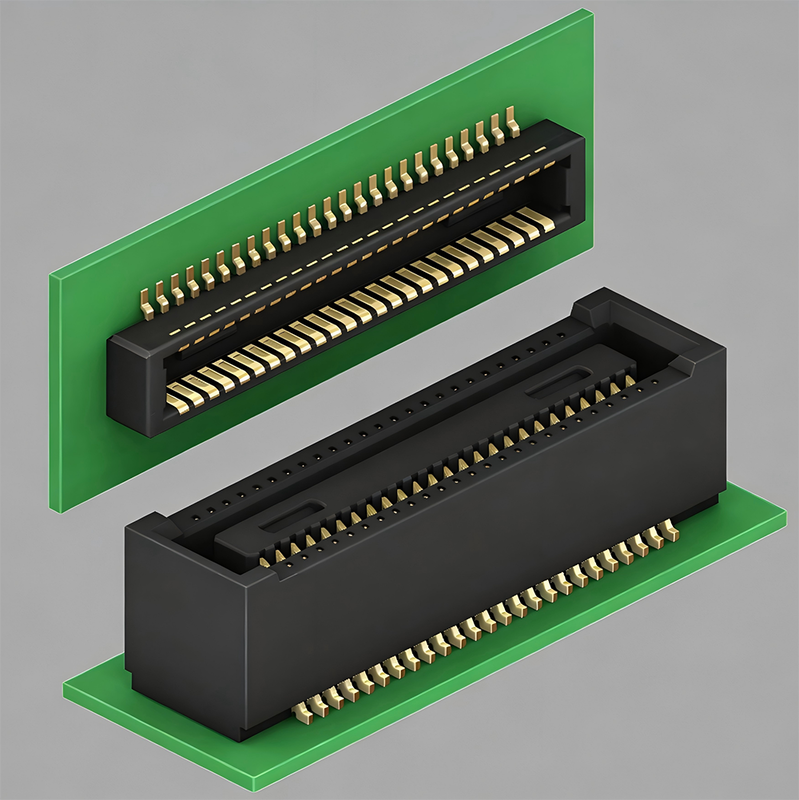

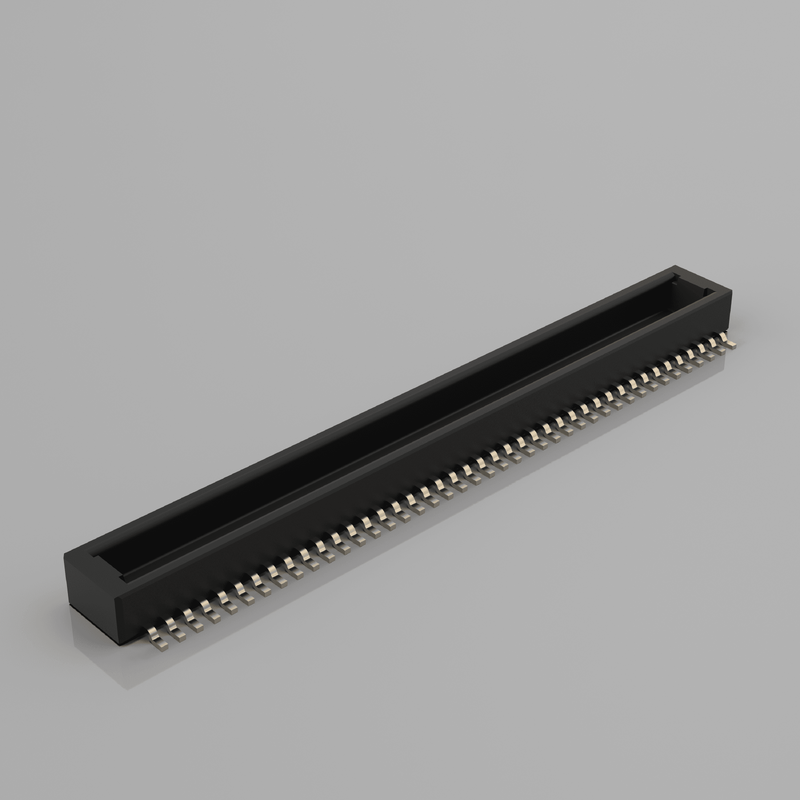

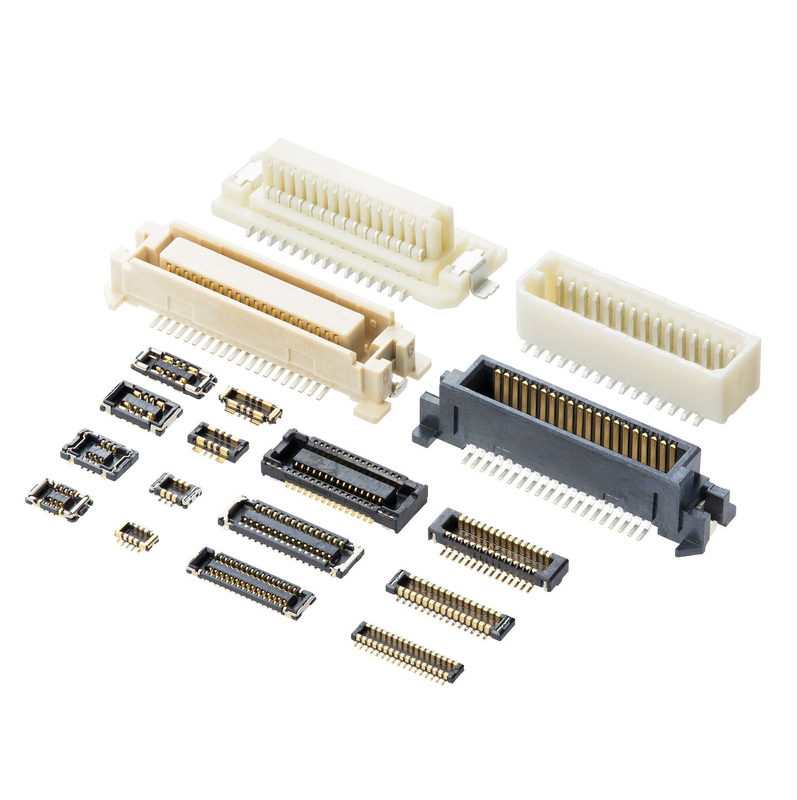

Złącza Board-to-Board i Mezzanine o skoku 0,4 mm, złącze kątowe, alternatywa dla HRS DF40C-80DP-0,4V(51)
Najważniejsze cechy produktu
- Wspomaganie montażu na ślepo i samoczynne centrowanie + konstrukcja zapobiegająca błędnemu połączeniu: Wbudowane żeberka prowadzące, tolerują przesunięcie podczas montażu PCB, zapobiegają uszkodzeniu pinów podczas montażu na ślepo, zwiększają wydajność montażu.
- Wysokiej prędkości integralność sygnału: Obsługuje do 20 Gb/s, kompatybilne z PCIe, USB3.1 Gen2, MIPI, sygnałami różnicowymi SATA o wysokiej prędkości.
- Elastyczne opcje wysokości połączenia: Wiele opcji wysokości stosu (1,5 / 2,0 / 3,0 / 3,5 / 4,0 mm), spełnia wymagania dotyczące warstwowego układania PCB typu mezzanine.
- 80 pozycji, drobny skok 0,4 mm, montaż SMT pod kątem prostym: Kompaktowa powierzchnia dla gęstego układu PCB.
Opis produktu
| Kategoria |
Element |
Parametr |
| Wydajność elektryczna |
Skok styku |
0,4 mm |
|
Liczba styków |
80 pinów, podwójny rząd |
|
Prąd znamionowy na styk |
0,3 A |
|
Napięcie znamionowe |
DC 30 V |
|
Maks. rezystancja styku |
≤90 mΩ |
|
Rezystancja izolacji |
≥500 MΩ |
|
Napięcie przebicia |
100 V AC |
|
Maks. szybkość transmisji |
20 Gb/s |
| Wydajność mechaniczna |
Wysokość połączenia |
Opcjonalnie 1,5 / 2,0 / 3,0 / 3,5 / 4,0 mm |
|
Cykle połączeń |
≥30 cykli |
|
Typ montażu |
SMT pod kątem prostym |
|
Tolerancja samoczynnego centrowania |
Kompensacja przesunięcia montażowego w kierunku X-Y |
| Materiał i powłoka |
Materiał obudowy |
LCP, trudnopalny UL94 V-0 |
|
Materiał styku |
Mosiądz fosforowy |
|
Powłoka styku |
Złocenie na powierzchni styku, niklowa bariera zapobiegająca podciąganiu cyny |
| Środowisko |
Temperatura pracy |
-35°C ~ +85°C |
|
Zgodność |
RoHS, REACH |
| Instrukcja lutowania |
Profil reflow |
Standardowy bezołowiowy proces reflow SMT; konstrukcja z barierą anty-podciągania cyny, aby uniknąć pełzania cyny do strefy styku |
Odnośnik / Alternatywa
Bezpośrednia alternatywa dla HRS DF40C-80DP-0,4V(51). Rozkład pinów, footprint, wysokość stosu i interfejs połączenia są w pełni dopasowane. Bezpośredni zamiennik bez przeprojektowania PCB.
Odnośnik: seria Hirose DF40C, porównywalna do złączy mezzanine Amphenol BergStak 0,4 mm o drobnym skoku B2B.
Cecha produktu
- Konstrukcja prowadząca zapobiegająca błędnemu połączeniu, umożliwia montaż na ślepo i samoczynne centrowanie, kompensuje odchylenia pozycji stosu PCB.
- Konstrukcja styku z barierą niklową, skutecznie blokuje podciąganie cyny podczas lutowania reflow SMT.
- Wzmocniona obudowa z żeberkami amortyzującymi poprawia odporność na wibracje i wstrząsy.
- Zakończenie SMT pod kątem prostym, zoptymalizowana podkładka pick & place do automatycznego montażu.
- Geometria styku zoptymalizowana pod kątem wysokich częstotliwości w celu utrzymania stabilnej integralności sygnału o wysokiej prędkości.
- Kompaktowa, niskoprofilowa konstrukcja stosu typu mezzanine, oszczędza miejsce wewnątrz urządzenia.
Zalety produktu
- Bezpośredni zamiennik: Brak zmian w układzie PCB, bezpośredni zamiennik dla HRS DF40C-80DP-0,4V(51), łagodzi ryzyko długiego czasu realizacji i niedoborów dostaw marek importowanych.
- Stabilna wydajność przy wysokich prędkościach: Kontrolowana impedancja dla interfejsów różnicowych o wysokiej prędkości.
- Wysoka wydajność montażu: Wbudowany montaż na ślepo i konstrukcja zapobiegająca błędnemu podłączeniu, aby uniknąć odwrotnego włożenia i zginania pinów.
- Przyjazny dla automatyzacji: Standardowe opakowanie na rolce do automatycznego montażu SMT pick-and-place.
- Dostępna personalizacja fabryczna: Dostosowanie wysokości stosu, liczby pinów i grubości powłoki zgodnie z wymaganiami projektu.
Zastosowanie
Wysokiej prędkości stosowanie PCB typu mezzanine dla:
- Moduły medycznej aparatury obrazowej
- Płyty sterowania przemysłowego
- Moduły kamer i czujników MIPI
- Przenośna elektronika użytkowa
- Systemy edge computing i systemy wbudowane
- Podzespoły optycznej komunikacji
Pakowanie
Taśma i rolka (opakowanie na rolce): Standardowe opakowanie na rolce dla maszyny SMT pick-and-place. Części mogą być bezpośrednio ładowane do linii produkcyjnej bez przepakowywania. Usługa ciętej taśmy jest dostępna dla prototypów małoseryjnych.
Czas realizacji
- Zamówienie próbki: 3 dni robocze
- Zamówienie masowe: 1-3 tygodnie, w zależności od konfiguracji i ilości zamówienia
Certyfikacja fabryczna i usługi niestandardowe
- Certyfikaty: ISO9001, zgodność z RoHS, REACH
- Polityka próbek: Dostępne darmowe próbki, szybki czas realizacji próbek
- MOQ: Niskie MOQ dla standardowych części; MOQ dla niestandardowych konfiguracji po ocenie
- Możliwości niestandardowe: Niestandardowa liczba pinów, wysokość połączenia, grubość powłoki, modyfikacje mechaniczne, specjalne opakowanie zgodnie z rysunkiem/specyfikacją.
Przewodnik wyboru inżyniera
- Najpierw potwierdź wymaganą wysokość połączenia; jest to kluczowy wymiar dla stosu PCB typu mezzanine.
- Zweryfikuj wymagania dotyczące przepustowości interfejsu o wysokiej prędkości (≤20 Gb/s).
- Sprawdź przestrzeń PCB; footprint SMT pod kątem prostym pasuje do oryginalnego HRS DF40C-80DP-0,4V(51).
- Jeśli Twoja aplikacja znajduje się w środowisku wibracji/wstrząsów, potwierdź cykle połączeń i zakres temperatur pracy.
- Poproś o darmowe próbki do testów integralności sygnału i weryfikacji montażu SMT przed produkcją masową.
FAQ
P: Czy macie katalog? Czy możecie wysłać mi katalog, abym mógł sprawdzić wszystkie Wasze produkty?
O: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
P: Nie mogę znaleźć produktu w Waszym katalogu. Czy możecie wyprodukować ten produkt dla mnie? O: Nasz katalog zawiera większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji. Dla Twojej informacji, wykonanie zwykłej formy zajmuje około 35-45 dni.
P: Czy możecie dostarczyć próbkę? Czy te próbki są darmowe?
O: Tak, dostarczamy 5-10 sztuk złączy jako darmowe próbki do testowania. Ale musisz zapłacić za koszty wysyłki
P: A co z czasem dostawy?
O: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni
P: Jak wysłać moje zamówienie?
O: W przypadku małych paczek, wysyłamy je ekspresowo, na przykład DHL, FedEx, UPS, TNT, EMS. Jest to usługa od drzwi do drzwi. W przypadku dużych paczek możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Będziemy odpowiedzialni za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6. P: Jakiego rodzaju płatności akceptujecie? Czy mogę zapłacić w RMB?
O: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać taką samą kwotę jak na fakturze. I możesz zapłacić pieniądze w RMB. Nie ma problemu.
7. P: Jak wygląda kontrola jakości w Waszej firmie?
O: Ściśle przestrzegamy ISO9001; IQC, OQC, IPQC i QA stanowią 10% naszego działu jakości. Test CCD jest stosowany do 99% zastosowań produktów naszej firmy.
P: Potrzebuję Waszej listy cen wszystkich Waszych produktów. Czy macie listę cen?
O: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele pozycji, niemożliwe jest umieszczenie wszystkich ich cen na liście, a ceny stale się zmieniają z powodu kosztów materiałów i ilości. A Ty możesz podać nam listę wszystkich potrzebnych pozycji; dokładnie sprawdzimy je jedna po drugiej i podamy specyfikację i listę cen
P: Czy możecie wykonać niestandardowe produkty i niestandardowe opakowania?
O: Tak. Wykonaliśmy wiele niestandardowych
produktów dla naszych klientów wcześniej (głównie wiązki przewodów). Jeśli chodzi o niestandardowe opakowania, nie ma problemu; możemy umieścić Twoje logo lub inne informacje na opakowaniu. Należy tylko zaznaczyć, że spowoduje to dodatkowe koszty.
P: Jakie certyfikaty posiadacie?
O: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
