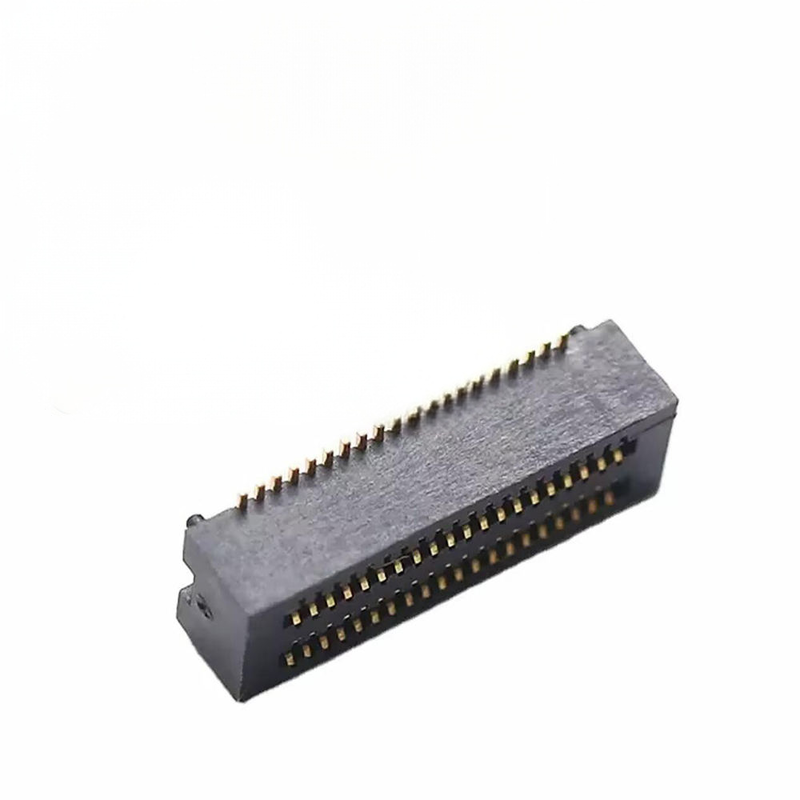

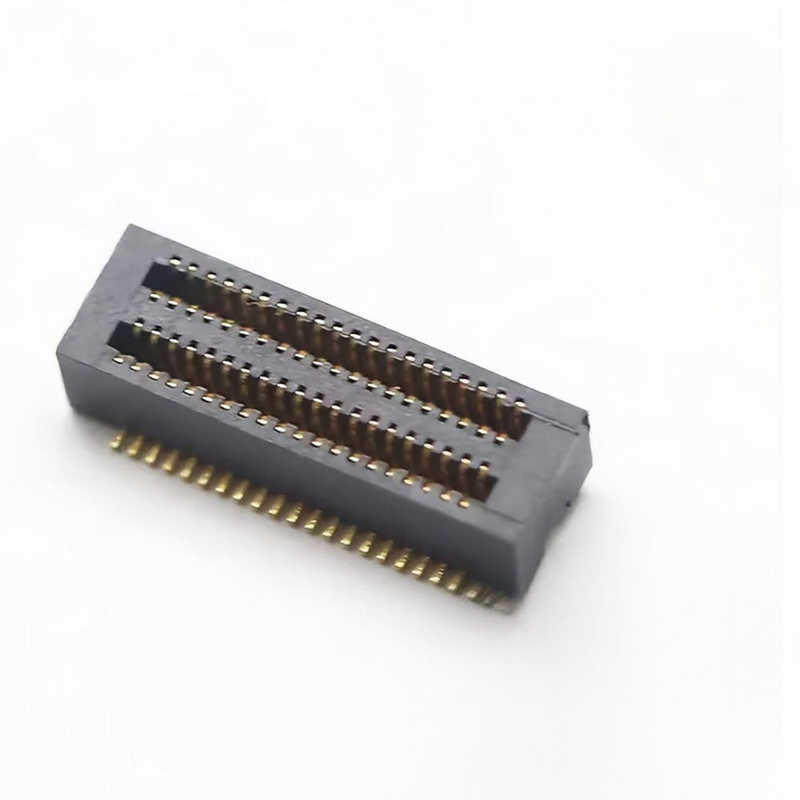

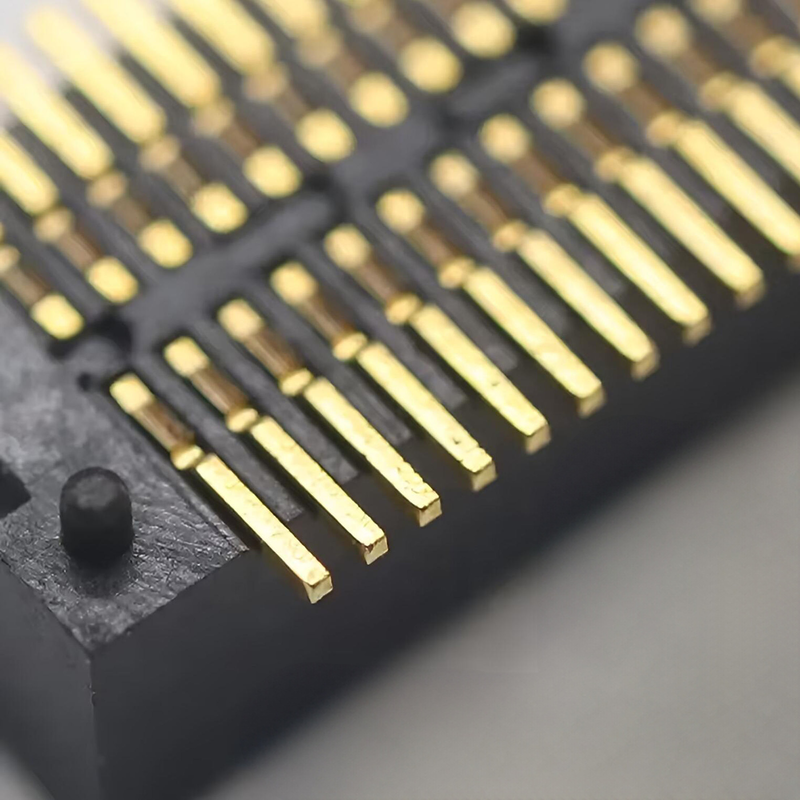

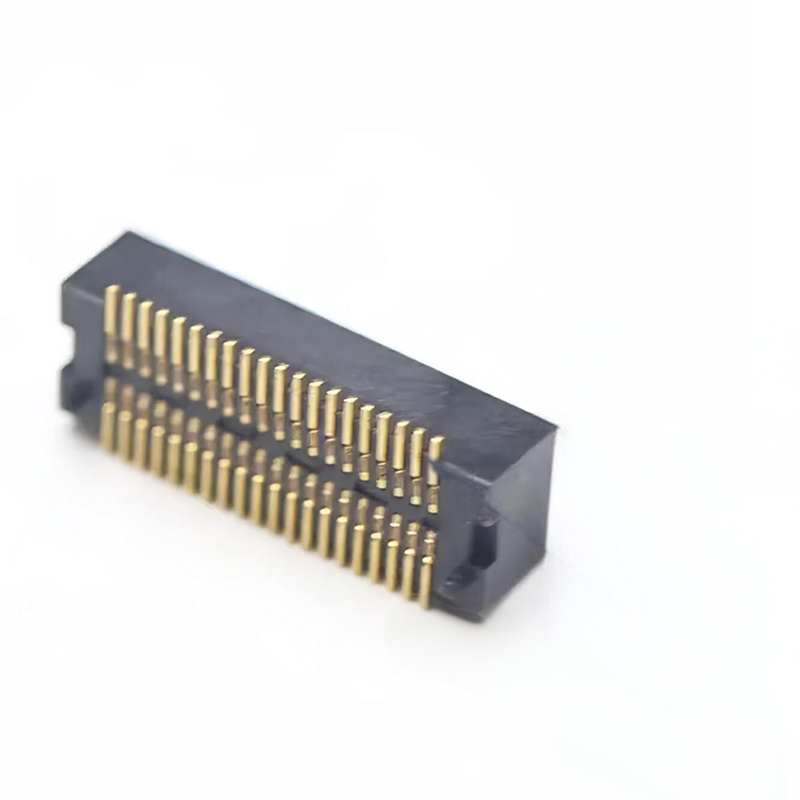

Złącze Board-to-Board BTB Męskie-Żeńskie o wysokości złączenia 3.0-4.5mm, rastrze 0.5mm, 10-100P do smartfonów i medycznych PCB
Najważniejsze cechy produktu
✅ Niewidoczne złącze i samonastawne zapobiegające błędnemu pozycjonowaniu: Wbudowane prowadnice absorbujące tolerancję montażu PCB, zapobiegające uszkodzeniu pinów podczas niewidocznego montażu.
✅ Integralność sygnału przy wysokich prędkościach: Zoptymalizowana geometria styku dla stabilnej transmisji przy wysokich prędkościach, niski przesłuch dla kompaktowych stosów PCB medycznych i mobilnych.
✅ Elastyczna wysokość złączenia: Opcje wysokości stosu 3.0–4.5mm, obejmujące większość wymagań dotyczących odstępów między płytkami PCB smartfonów i urządzeń medycznych.
✅ Drobny rastr 0.5mm, 10~100 pozycji: Szeroki zakres liczby pinów dla kompaktowych połączeń PCB o niskiej i średniej liczbie I/O.
✅ Opakowanie taśmowe i rolkowe SMD: Bezpośrednio kompatybilne z automatycznymi maszynami typu pick & place.
Opis produktu
| Kategoria |
Produkt |
Specyfikacja |
| Elektryczne |
Raster |
0.5 mm |
| Liczba pinów |
10 ~ 100 P |
| Wysokość złączenia |
3.0 / 3.5 / 4.0 / 4.5 mm |
| Prąd znamionowy |
0.5 A na pin sygnałowy |
| Napięcie znamionowe |
50 V DC |
| Rezystancja styku |
≤ 30 mΩ |
| Rezystancja izolacji |
≥ 500 MΩ |
| Napięcie przebicia |
200 V AC, 1 min bez przebicia |
| Mechaniczne |
Cykle złączeń |
≥ 500 cykli |
| Temperatura pracy. |
-40°C ~ +85°C |
| Siła złączenia / rozłączenia |
Niska siła włożenia, słyszalny sygnał potwierdzenia osadzenia |
| Materiał i pokrycie |
Materiał styku |
Mosiądz fosforowy |
| Pokrycie styku |
Obszar złączenia: pokrycie złotem; Trzonek lutowniczy: pokrycie cyną, bariera Ni |
| Obudowa |
LCP / żywica wysokotemperaturowa UL94-V0 |
| Środowisko i lutowanie |
Zgodność z RoHS i bezhalogenowe |
Zgodny |
| Profil reflow |
Szczyt 260°C maks., czas przebywania 30s, kompatybilny z bezołowiowym reflow |
| Lutowanie ręczne |
≤350°C, ≤3s, unikać bezpośredniego kontaktu z plastikową obudową |
Odpowiednik / Alternatywa
Kompatybilny z footprintem zamiennik typu drop-in dla serii Molex SlimStack, JAE, Hirose 0.5mm fine pitch BTB.
- Ten sam footprint PCB, brak konieczności przeprojektowania PCB przy wymianie.
- Nasza ulepszona prowadnica samonastawna poprawia wydajność w porównaniu do standardowych serii OEM podczas automatycznego montażu.
Uwaga: Przed finalizacją układu sprawdź dokładną liczbę pinów i wysokość stosu.
Cecha produktu
- Zintegrowane prowadnice zapobiegające odwrotnemu montażowi i niewidocznemu złączu zapobiegają odwrotnemu włożeniu i zginaniu pinów podczas montażu ręcznego/robotycznego.
- Dwubelkowa konstrukcja styku zapewnia stabilną rezystancję styku pod wpływem wibracji i cykli termicznych.
- Obudowa LCP wysokotemperaturowa wytrzymuje bezołowiowy proces SMT reflow bez deformacji.
- Kompaktowa pionowa konstrukcja stosu oszczędza miejsce na PCB w urządzeniach przenośnych medycznych i mobilnych.
- Dostępne w wielu wysokościach złączenia i liczbach pinów, elastyczne dla różnych odstępów między stosami PCB.
Zalety produktu
- Odporność na tolerancję montażu: Samonastawność absorbuje niewielkie przesunięcia położenia, zmniejszając wskaźnik złomu montażowego w masowej produkcji medycznej i smartfonów.
- Spójna wydajność przy wysokich prędkościach: Dostrojona struktura styku utrzymuje integralność sygnału dla szybkich łączy szeregowych w kompaktowych stosach PCB.
- Opcja zgodności z normami medycznymi: Dostępne dla projektów sprzętu medycznego zgodność z RoHS, bezhalogenowość, czysta produkcja.
- Pełne opakowanie rolkowe SMT: Gotowe do linii automatycznego pobierania i umieszczania, bez potrzeby przepakowywania.
- Szybkie próbki i personalizacja: Szybkie próbki inżynieryjne, niestandardowa liczba pinów/wysokość stosu dostępne na życzenie.
Zastosowanie
- Wewnętrzne połączenie stosu PCB smartfonów
- Przenośne urządzenia medyczne: monitory pacjenta, ręczne instrumenty diagnostyczne
- Elektronika noszona
- Kompaktowe moduły IoT
- Ręczna elektronika użytkowa
Opakowanie
Taśma i rolka (opakowanie rolkowe): Standardowe opakowanie rolkowe dla maszyny SMT pick-and-place. Części można bezpośrednio ładować na linię produkcyjną bez przepakowywania. Dostępna jest usługa ciętej taśmy dla prototypów małoseryjnych.
Czas realizacji
- Zamówienie próbki: 3 dni robocze
- Zamówienie masowe: 1-3 tygodnie, w zależności od konfiguracji i ilości zamówienia
Certyfikacja fabryczna i usługi niestandardowe
- Certyfikaty: ISO9001, zgodność z RoHS, REACH
- Polityka próbek: Wspierane darmowe próbki, szybki czas realizacji próbek
- MOQ: Niskie MOQ dla standardowych części; MOQ dla niestandardowych konfiguracji po ocenie
- Możliwości niestandardowe: Niestandardowa liczba pinów, wysokość stosu złączenia, grubość pokrycia, modyfikacje mechaniczne, specjalne opakowanie zgodnie z rysunkiem/specyfikacją.
Przewodnik wyboru inżyniera
- Najpierw potwierdź rzeczywistą szczelinę stosu PCB i wybierz odpowiednią wysokość złączenia (3.0–4.5mm).
- Zweryfikuj liczbę pinów i zdefiniuj piny sygnałowe/zasilające przed układem PCB.
- Użyj wersji z niewidocznym złączem, jeśli proces montażu obejmuje robotyczne układanie lub ograniczony dostęp wizualny.
- W przypadku projektów medycznych określ materiał klasy medycznej i pełny certyfikat materiałowy na etapie próbki.
- Opakowanie rolkowe jest domyślne dla zamówień masowych; poinformuj nas z wyprzedzeniem, jeśli wymagane jest opakowanie w torbach.
FAQ
P: Czy macie katalog? Czy możecie wysłać mi katalog, abym mógł sprawdzić wszystkie Wasze produkty?
O: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
P: Nie mogę znaleźć produktu w Waszym katalogu. Czy możecie wyprodukować ten produkt dla mnie?O: Nasz katalog zawiera większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji. Dla Twojej informacji, wykonanie zwykłej formy zajmie około 35-45 dni.
P: Czy możecie dostarczyć próbkę? Czy te próbki są darmowe?
O: Tak, dostarczamy 5-10 sztuk złączy jako darmowe próbki do testowania. Ale musisz zapłacić za koszty wysyłki.
P: A co z czasem dostawy?
O: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni.
P: Jak wysłać moje zamówienie?
O: W przypadku małych paczek, wyślij je kurierem ekspresowym, takim jak DHL, FedEx, UPS, TNT, EMS. Jest to usługa od drzwi do drzwi. W przypadku dużych paczek możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Będziemy odpowiedzialni za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6. P: Jakiego rodzaju płatności akceptujecie? Czy mogę zapłacić w RMB?
O: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać tę samą kwotę co na fakturze. I możesz zapłacić pieniądze w RMB. Nie ma problemu.
7. P: Jak wygląda kontrola jakości w Waszej firmie?
O: Ściśle przestrzegamy ISO9001; IQC, OQC, IPQC i QA stanowią 10% naszego działu jakości. Test CCD jest stosowany do 99% zastosowań produktów naszej firmy.
P: Potrzebuję Waszej listy cen wszystkich Waszych produktów. Czy macie listę cen?
O: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele pozycji, niemożliwe jest umieszczenie wszystkich ich cen na liście, a ceny stale się zmieniają z powodu kosztów materiałów i ilości. Możesz podać nam listę wszystkich potrzebnych pozycji; dokładnie sprawdzimy je jedna po drugiej i podamy specyfikację i listę cen.
P: Czy możecie wykonać niestandardowe produkty i niestandardowe opakowania?
O: Tak. Wykonaliśmy wiele niestandardowych produktów dla naszych klientów wcześniej (głównie wiązki przewodów). Jeśli chodzi o niestandardowe opakowania, nie ma problemu; możemy umieścić Twoje logo lub inne informacje na opakowaniu. Należy tylko zaznaczyć, że spowoduje to dodatkowe koszty.
P: Jakie certyfikaty posiadacie?
O: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
