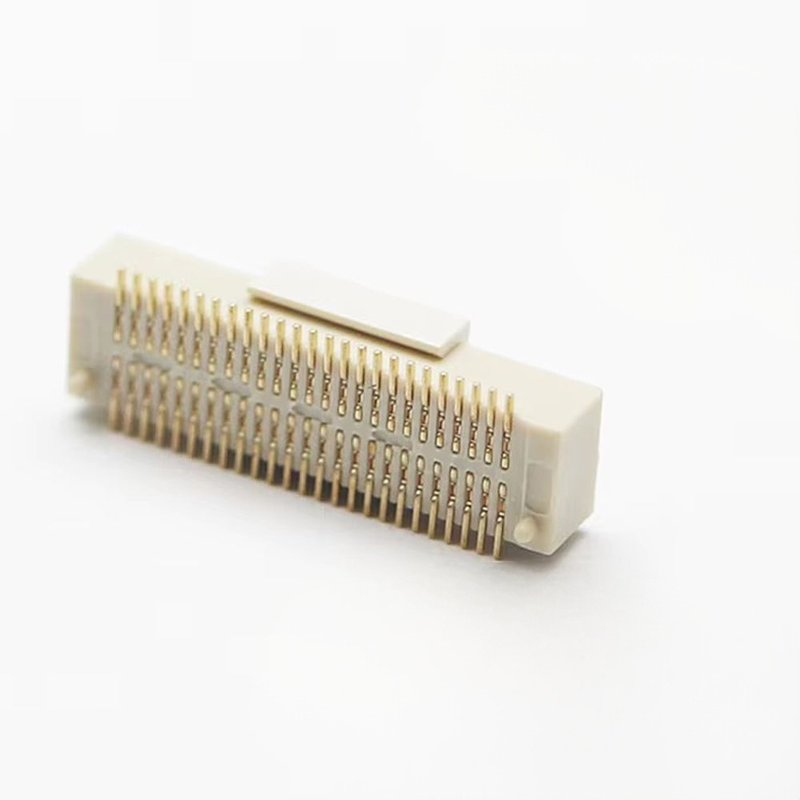

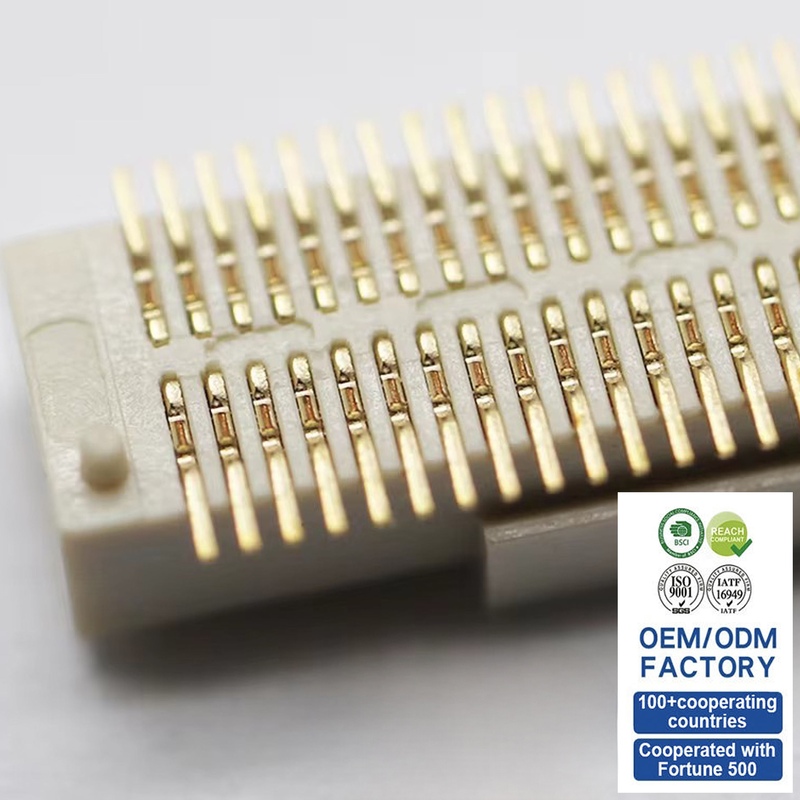

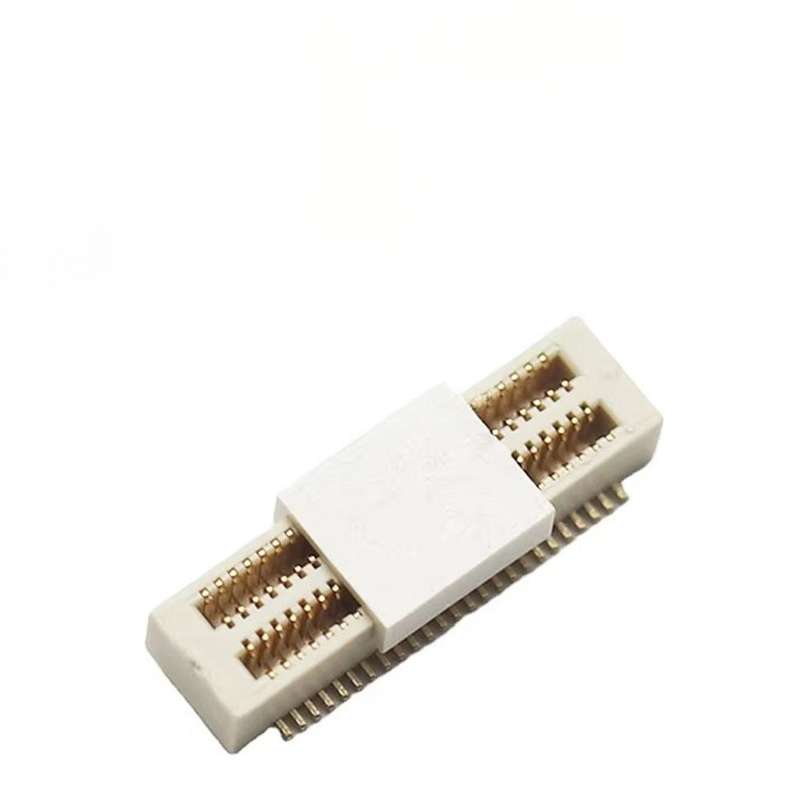

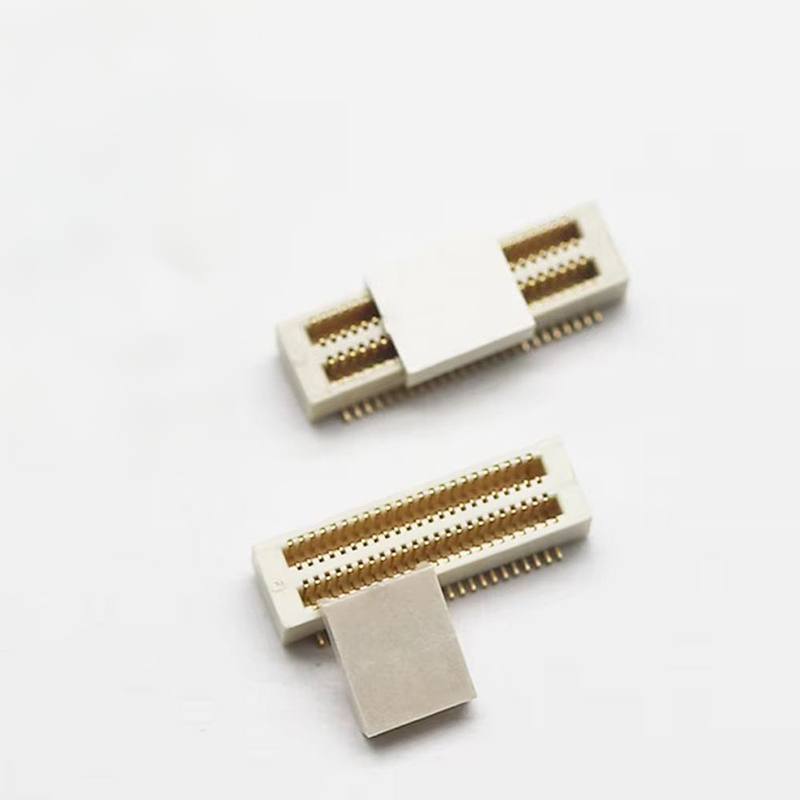

0.5mm Pitch Board-to-Board Connector BTB Male Female Right Angle Side Entry Header SMT dla smartfonów i dronów
Najważniejsze informacje o produkcie
✅Ślepe parzenie / samoprzełożenie i zaprojektowanie przeciwbłędne:Wbudowany kierownik, który absorbuje tolerancję montażu, zapobiega uszkodzeniu szpilki podczas ręcznego / automatycznego sparowania i zwiększa wydajność montażu SMT.
✅Wydajność sygnału dużych prędkości:Optymalizowana impedancja i niska struktura przesyłu, stabilna transmisja dla szybkich sygnałów różnicowych do układania PCB mobilnych i dronów.
✅Kontrołowana wysokość parzenia:Precyzyjnie ustalony rozstaw PCB, spójne rozstawienie płyt dla układu termicznego i konstrukcji obudowy mechanicznej.
✅ Wjazd pod kątem prawymSMTParzenie boczne, poziome połączenie PCB, oszczędza pionową przestrzeń dla szczupłych przenośnych urządzeń.
Opis produktu
| Kategoria |
Pozycja |
Specyfikacja |
| Elektryczne |
Głupota |
00,5 mm |
| Prąd nominalny |
0.5 A na szpilkę |
| Napęd nominalny |
60 V prądu stałego |
| Odporność kontaktowa |
≤ 60 mΩ |
| Odporność na izolację |
≥ 1000 MΩ @ 250 VDC |
| Wytrzymałość na napięcie |
500 V prądu przemiennego, 1 min. |
| Wyroby mechaniczne |
Cykl rozmnażania |
≥ 50 cykli |
| Wysokość pary |
Niestandardowa, stacjonarna wysokość układania |
| W kierunku łączenia |
Pod kątem prostym, wejście boczne |
| Rodzaj montażu |
Nawierzchnia SMT |
| Materiał i pokrycie |
Materiał kontaktowy |
Fosfor Brąz |
| Powierzchnia kontaktowa |
Selektywne złoto na powierzchni parzenia; bariera niklowa; ogon lutowy: cynk wolny od ołowiu |
| Mieszkania |
LCP, UL94V-0, odporny na wysokie temperatury |
| Środowisko |
Temperatura pracy |
-40°C ~ +85°C |
| Zgodność |
RoHS, REACH |
| Przewodnik do lutowania |
Profil odpływu |
Standardowy bezłowiowy napływ z powrotem SMT, temperatura szczytowa ≤ 260°C |
Odniesienia krzyżowe / Alternatywa
Bezpośrednia kompatybilna z odciskami alternatywa dla serii Molex, JAE, Hirose, TE 0,5 mm wchodzących z boku w kącie prostym BTB.
Uwaga: Przed wymianą wcisku należy sprawdzić liczbę szpilów, wysokość sprzężenia i specyfikację pokrycia.
Cechy produktu
- Klucz anty-małpka + samoregulacyjny klucz kierowniczy do ślepego sparowania, zapobiega odwrotnemu wstawieniu.
- Obudowa LCP o wysokiej temperaturze, wytrzymuje bezłowiowy powrotny przepływ SMT bez deformacji.
- Podwójna konstrukcja łącznika sprężynowego, stabilna odporność łącznika w przypadku drgań (dron / urządzenie przenośne).
- Strona wejścia struktury pod kątem prostym, poziome połączenie PCB, szczupły układ obudowy.
- Dostępne w wielu liczbach szpilów, dostosowywalnej wysokości i grubości złota.
Zalety produktu
- Wzrost tolerancji: Samoregulacja zmniejsza wskaźnik niepowodzenia w wyborze i umieszczaniu.
- Gotowy do szybkiego ruchu.: niska geometria kontaktu poprzecznego, nadająca się do szybkiej ścieżki sygnału mobilnego i bezzałogowego.
- Zastąpienie: Kompatybilny ślad z międzynarodowymi markami BTB, skrócenie cyklu przeprojektowania projektu.
- Stabilna wydajność drgań: Dobra siła zatrzymywania, odpowiednia do dronu w warunkach wibracji.
- Pełne opakowanie cewki SMT: Bezpośrednio uruchomione na automatycznej maszynie do zbierania i umieszczania SMT.
Zastosowanie
Smartphone wewnętrzne układanie PCB, FPV / Consumer Drone control board, przenośne urządzenia inteligentne, kompaktowe moduły IoT, przenośna elektronika.
Opakowanie
Taśma i rolka (opakowanie w rolce):Standardowe opakowanie rolkowe dla maszyny pick-and-place SMT. Części można bezpośrednio załadować na zautomatyzowaną linię produkcyjną bez ponownego pakowania. Usługa cut-tape jest dostępna dla prototypów małych partii.
Czas realizacji
- Zamówienie na próbkę: 3 dni robocze
- Zamówienie na masową produkcję: 1-3 tygodnie, w zależności od konfiguracji i ilości zamówienia
Certyfikacja fabryczna i obsługa na zamówienie
- Certyfikaty: zgodne z ISO9001, RoHS, REACH
- Polityka w zakresie próbek: wspieranie bezpłatnych próbek, szybkie przekazywanie próbek
- MOQ: Niskie MOQ dla części standardowych; konfiguracje niestandardowe MOQ po ocenie
- Zdolność do tworzenia na zamówienie: liczba szpilów na zamówienie, wysokość układania, grubość pokrycia, modyfikacja mechaniczna, specjalne opakowanie zgodnie z rysunkiem/specyfikacją.
Wytyczne dotyczące wyboru inżynierów
- Potwierdź liczbę szpilów, wymagana wysokość, wejście pod kątem prostym.
- Określ grubość złota na podstawie prędkości sygnału i wymogów dotyczących żywotności.
- Sprawdź wymagania dotyczące temperatury i drgań drona/urządzenia przenośnego.
- Sprawdź odciski PCB przed zamrożeniem układu.
- Wniosek o bezpłatne próbki do montażu SMT i badania integralności sygnału.
Częste pytania
P: Czy masz katalog? Czy możesz wysłać mi katalog, aby sprawdzić wszystkie swoje produkty?
A: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby uzyskać katalog.
P: Nie mogę znaleźć produktu w waszym katalogu.Możesz zrobić ten produkt dla mnie?
A: W naszym katalogu znajduje się większość naszych produktów, ale nie wszystkie. Po prostu powiedz nam, jaki produkt potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji.Dla twojej referencji., wykonanie zwykłej formy zajmie około 35-45 dni.
P: Czy możecie dostarczyć próbkę?
O: Tak, dostarczamy 5-10 sztuk bezpłatnych próbek łączników do testowania.
P: A czas dostawy?
A: Towary z zapasów są dostarczane w ciągu 1 dnia; towary dostosowane są dostarczane w ciągu 5-7 dni
P: Jak wysłać zamówienie?
A: W przypadku małych paczek, wysyłaj je ekspresowo, takie jak DHL, FedEx, UPS, TNT, EMS. To usługa od drzwi do drzwi. W przypadku dużych paczek, możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych.Będziemy odpowiedzialni za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6P: Jakiego rodzaju płatność akceptujesz? Czy mogę zapłacić w RMB?
Odpowiedź: Akceptujemy T/T ((Transfer bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać taką samą kwotę jak faktura. I możesz zapłacić w RMB. Bez problemu.
7P: Co powiesz na kontrolę jakości w Twojej firmie?
A: Ściśle przestrzegać normy ISO9001; IQC, OQC, IPQC i QA zajmują 10% naszego działu jakości.
P: Potrzebuję listy cen wszystkich pańskich produktów.
A: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele produktów, niemożliwe jest, aby wszystkie ich ceny na liście,i ceny zawsze się zmieniają z powodu kosztów materiału i ilości. I możesz dać nam listę wszystkich elementów, których potrzebujesz; będziemy dokładnie potwierdzić jeden po drugim i dać ci specyfikację i cenę
P: Czy możecie robić produkty i opakowania na zamówienie?
A: Tak. Zrobiliśmy wiele niestandardowych
Jeśli chodzi o spakowanie na zamówienie, nie ma problemu; możemy umieścić swoje logo lub inne informacje na opakowaniu.Muszę tylko zauważyć, że to spowoduje dodatkowe koszty..
P: Jakie masz certyfikaty?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
