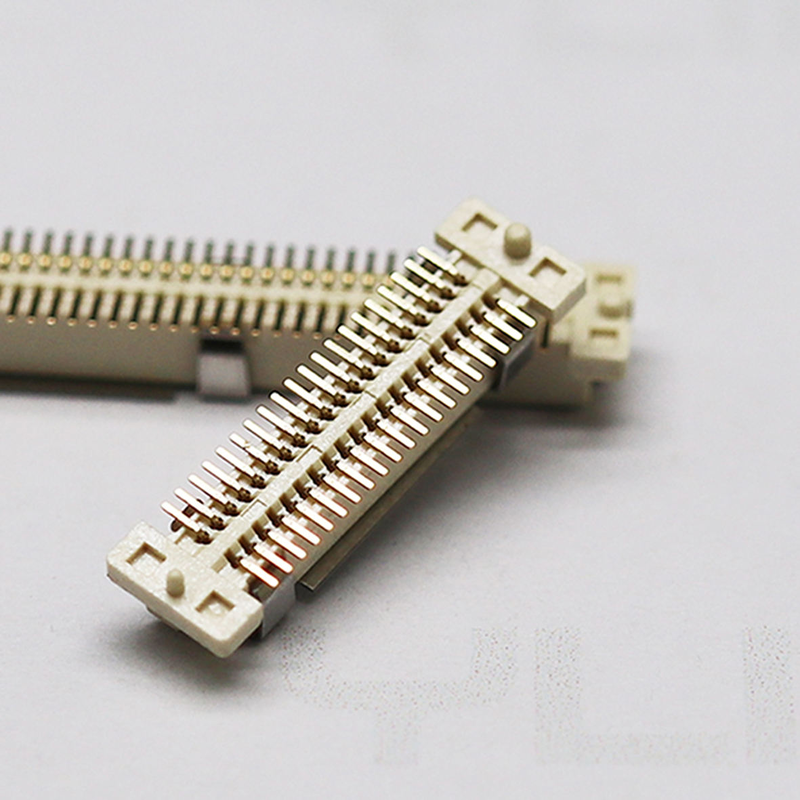

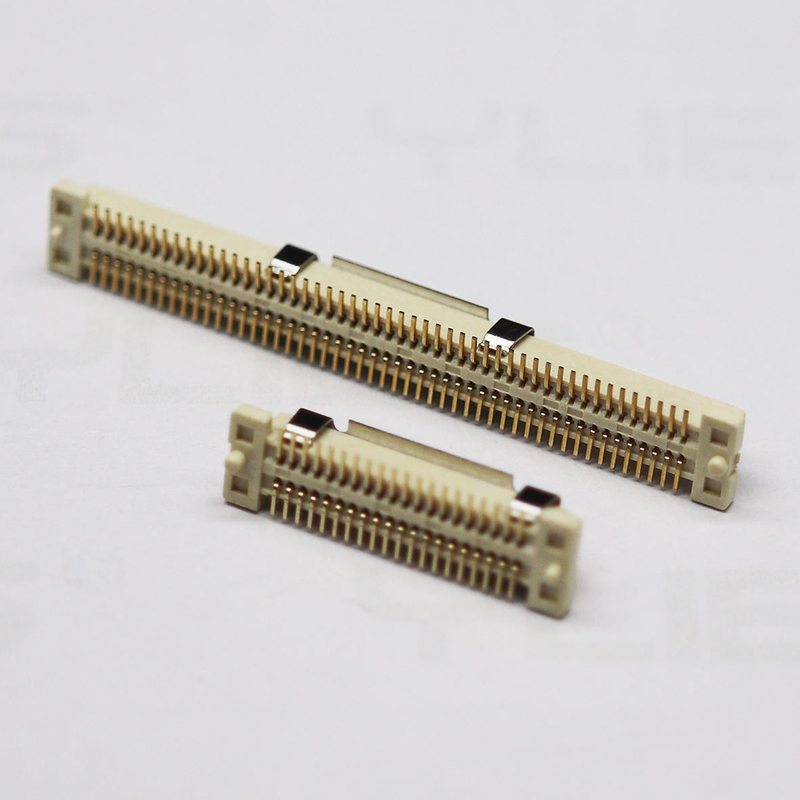

Złącze BTB 0.8mm Pitch Dual Slot SMT SMD Żeńskie Męskie Złącze Płytka-do-Płytki
Najważniejsze cechy produktu
✅ Połączenie na ślepo i samoczynne wyrównanie, konstrukcja zapobiegająca niewłaściwemu dopasowaniu: Wbudowane żeberka prowadzące i struktura zapobiegająca kluczowaniu absorbują tolerancję montażu PCB, zapobiegając uszkodzeniu pinów podczas ręcznego/automatycznego łączenia. ✅ Integralność sygnału przy wysokich prędkościach: Zoptymalizowana geometria styków dla stabilnej transmisji danych z wysoką prędkością, niski przesłuch dla stosów PCB o dużej gęstości.
✅ Wiele opcji wysokości połączonych: Dostępne standardowe wysokości stosowania, elastyczne dla wielowarstwowych modułowych konstrukcji PCB.
✅ Podwójna konstrukcja szczelinowa SMT: Męskie i żeńskie SMD do montażu powierzchniowego, kompatybilne ze standardowym procesem reflow PCB.
Opis produktu
| Kategoria |
Parametr |
Szczegóły |
| Elektryczne |
Rozstaw |
0.8 mm |
|
Prąd znamionowy |
0.5 A na kontakt |
|
Napięcie znamionowe |
50 V AC/DC |
|
Rezystancja styku |
≤ 25 mΩ (początkowa) |
|
Rezystancja izolacji |
≥ 10 GΩ |
|
Napięcie przebicia |
250 V AC, 1 min |
| Mechaniczne |
Cykle łączenia |
Minimum 500 cykli |
|
Tolerancja łączenia |
Tolerancja samoczynnego wyrównania XY dla połączenia na ślepo |
|
Typ montażu |
SMT / SMD Montaż powierzchniowy |
|
Struktura |
Podwójna szczelina, zestaw męski + żeński |
| Materiał i powłoka |
Obudowa |
LCP, UL94V-0, odporny na wysokie temperatury |
|
Materiał styku |
Stop miedzi |
|
Powłoka styku |
Złocenie na powierzchni styku; podkład niklowy |
|
Powłoka zakończenia |
Matowy cynk na niklu |
| Środowisko |
Temperatura pracy |
-40°C ~ +105°C |
|
Zgodność |
RoHS, REACH, opcjonalnie bezhalogenowe |
| Przewodnik lutowania |
Profil reflow |
Bezołowiowy reflow, temperatura szczytowa ≤260°C, zgodny z IPC/JEDEC J-STD-020 |
Odnośnik krzyżowy / Alternatywa
Alternatywa kompatybilna z układem pin-to-pin dla serii JAE KX14/KX15, serii Hirose FX18, serii Molex 0.8mm pitch BTB dual slot.
Uwaga: Sprawdź wysokość stosowania i liczbę pinów przed układem PCB; dostarcz arkusz danych i model 3D STEP do sprawdzenia w CAD.
Cecha produktu
- Podwójna konstrukcja prowadząca zapobiega odwrotnemu włożeniu, obsługuje połączenie na ślepo i samoczynne wyrównanie, zmniejsza ilość odpadów produkcyjnych.
- Izolator LCP odporny na wysokie temperatury, stabilny podczas bezołowiowego lutowania reflow, bez wypaczeń.
- Precyzyjny styk ze stopu miedzi ze złoceniem, stabilna impedancja, niska rezystancja styku dla sygnałów o wysokiej prędkości.
- Opakowanie taśmowe i rolkowe SMT, bezpośrednio kompatybilne z maszynami pick & place SMT.
- Elastyczna liczba pinów i opcje wysokości połączonych do dostosowania dla modułowych stosów PCB.
Zalety produktu
🔹 Niższy wskaźnik błędów montażu: Kluczowanie zapobiegające fałszywemu włożeniu + tolerancja samoczynnego wyrównania rozwiązują problem przesunięcia stosu PCB, oszczędzając koszty poprawek produkcyjnych.
🔹 Spójna wydajność przy wysokich prędkościach: Dostrojona struktura styku utrzymuje integralność sygnału dla płyt o dużej gęstości.
🔹 Bezpośredni zamiennik: Kompatybilny układ z międzynarodowymi znanymi markami, łatwa redukcja kosztów BOM bez konieczności przeprojektowania PCB.
🔹 Bezpośrednia dostawa z fabryki: Szybki czas realizacji próbek i produkcji masowej, pełne testy QC przed wysyłką.
🔹 Dostępne wsparcie inżynierskie: Arkusz danych, rysunek 2D, model 3D STEP i wzór płytki drukowanej dostarczone do walidacji układu.
Zastosowanie
Moduły sterowania przemysłowego
elektronika medyczna
bramka IoT
urządzenie pamięci masowej
moduł wyświetlacza
elektronika pomocnicza motoryzacji
urządzenia ręczne
stosowanie płyt komunikacyjnych
moduły czujników AI
Opakowanie
Taśma i rolka (opakowanie na rolce): Standardowe opakowanie na rolce dla maszyny pick-and-place SMT. Części mogą być ładowane bezpośrednio do zautomatyzowanej linii produkcyjnej bez przepakowywania. Dostępna jest usługa ciętej taśmy dla prototypów małoseryjnych.
Czas realizacji
- Zamówienie próbne: 3 dni robocze
- Zamówienie produkcyjne: 1-3 tygodnie, w zależności od konfiguracji i ilości zamówienia
Certyfikacja fabryczna i usługi niestandardowe
- Certyfikaty: ISO9001, zgodność z RoHS, REACH
- Polityka próbek: Obsługiwane darmowe próbki, szybki czas realizacji próbek
- MOQ: Niskie MOQ dla standardowych części; MOQ dla niestandardowych konfiguracji po ocenie
- Możliwość dostosowania: Niestandardowa liczba pinów, wysokość stosowania połączonych, grubość powłoki, modyfikacje mechaniczne, specjalne opakowanie zgodnie z rysunkiem/specyfikacją.
Przewodnik wyboru inżyniera
- Potwierdź Wysokość połączonych najpierw: Określa to odstęp między dwoma stosowanymi płytkami PCB.
- Potwierdź całkowitą liczbę pinów, alokację pinów sygnałowych/zasilających.
- Sprawdź układ SMT: Dostarczamy wzór płytki i model 3D STEP do symulacji PCB.
- Zdefiniuj wymagania dotyczące powłoki: Złocenie błyskowe / grube złocenie dla środowisk o wysokich wibracjach / długich cyklach łączenia.
- Podaj wymagania dotyczące temperatury roboczej, prędkości sygnału i wibracji; nasz zespół AE poleci odpowiedni numer części.
- Zawsze testuj darmowe próbki przed produkcją masową.
FAQ
P: Czy macie katalog? Czy możecie wysłać mi katalog, abym mógł sprawdzić wszystkie Wasze produkty?
O: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
P: Nie mogę znaleźć produktu w Waszym katalogu. Czy możecie wyprodukować ten produkt dla mnie? O: Nasz katalog zawiera większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji. Dla Twojej informacji, wykonanie zwykłej formy zajmie około 35-45 dni.
P: Czy możecie dostarczyć próbkę? Czy te próbki są darmowe?
O: Tak, dostarczamy 5-10 sztuk darmowych próbek złączy do testowania. Ale musisz zapłacić za koszty wysyłki.
P: A co z czasem dostawy?
O: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni.
P: Jak wysłać moje zamówienie?
O: W przypadku małych paczek, wyślij je kurierem ekspresowym, takim jak DHL, FedEx, UPS, TNT, EMS. Jest to usługa od drzwi do drzwi. W przypadku dużych paczek możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Będziemy odpowiedzialni za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6. P: Jaki rodzaj płatności akceptujecie? Czy mogę zapłacić w RMB?
O: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać tę samą kwotę co na fakturze. I możesz zapłacić pieniądze w RMB. Nie ma problemu.
7. P: Jak wygląda kontrola jakości w Waszej firmie?
O: Ściśle przestrzegamy ISO9001; IQC, OQC, IPQC i QA stanowią 10% naszego działu jakości. Test CCD jest stosowany do 99% zastosowań produktów naszej firmy.
P: Potrzebuję Waszej listy cen wszystkich Waszych produktów. Czy macie listę cen?
O: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele pozycji, niemożliwe jest umieszczenie wszystkich ich cen na liście, a ceny stale się zmieniają z powodu kosztów materiałów i ilości. A Ty możesz dać nam listę wszystkich potrzebnych pozycji; dokładnie sprawdzimy je jedna po drugiej i podamy specyfikację i listę cen.
P: Czy możecie wykonać niestandardowe produkty i niestandardowe opakowania?
O: Tak. Wykonaliśmy wiele niestandardowych produktów dla naszych klientów wcześniej (głównie wiązki przewodów). Jeśli chodzi o niestandardowe opakowania, nie ma problemu; możemy umieścić Twoje logo lub inne informacje na opakowaniu. Trzeba tylko zaznaczyć, że spowoduje to dodatkowe koszty.
P: Jakie certyfikaty posiadacie?
O: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
