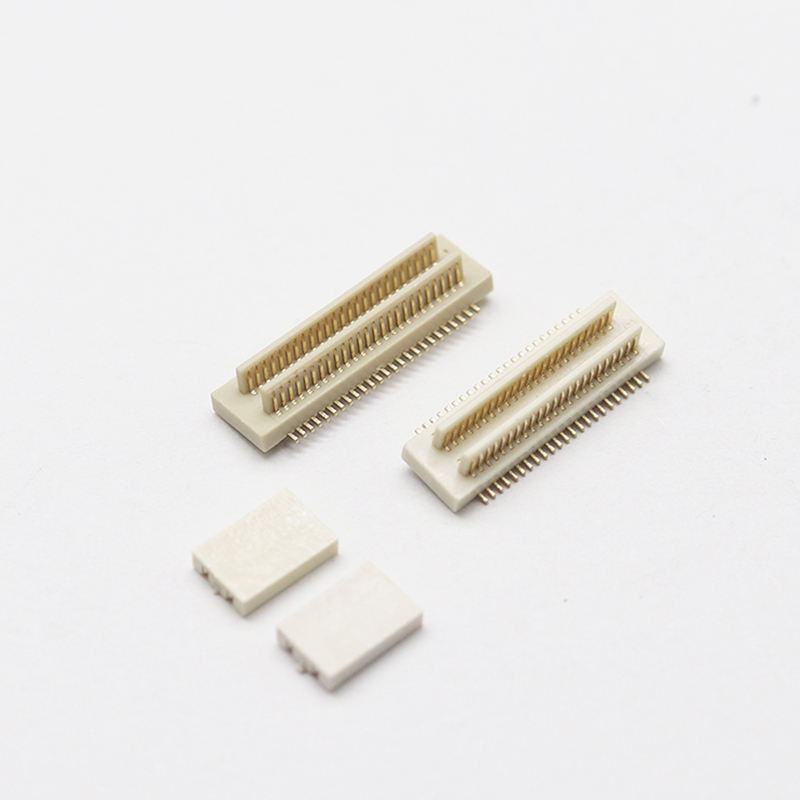

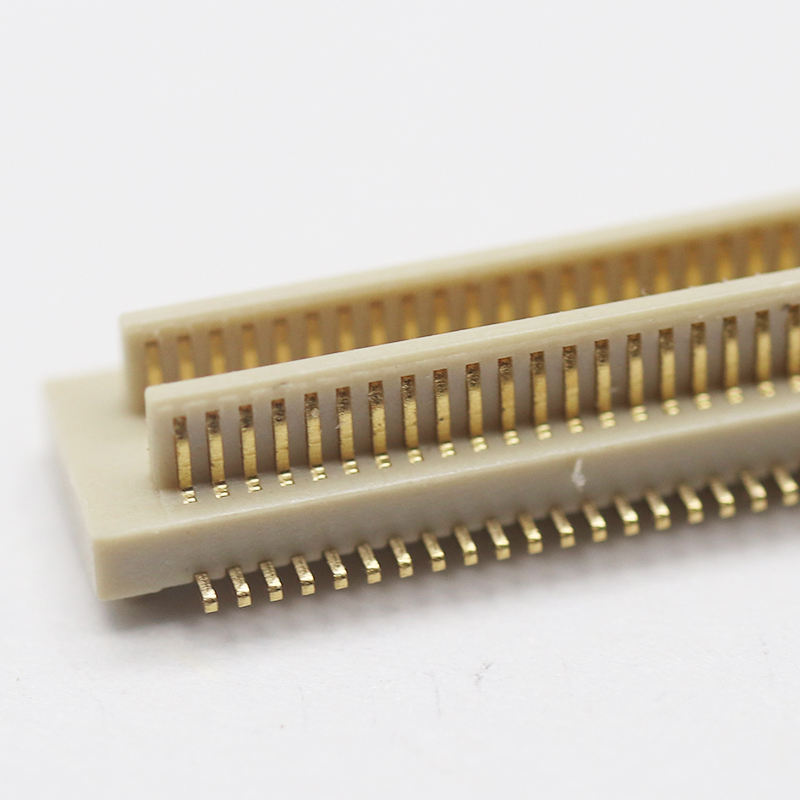

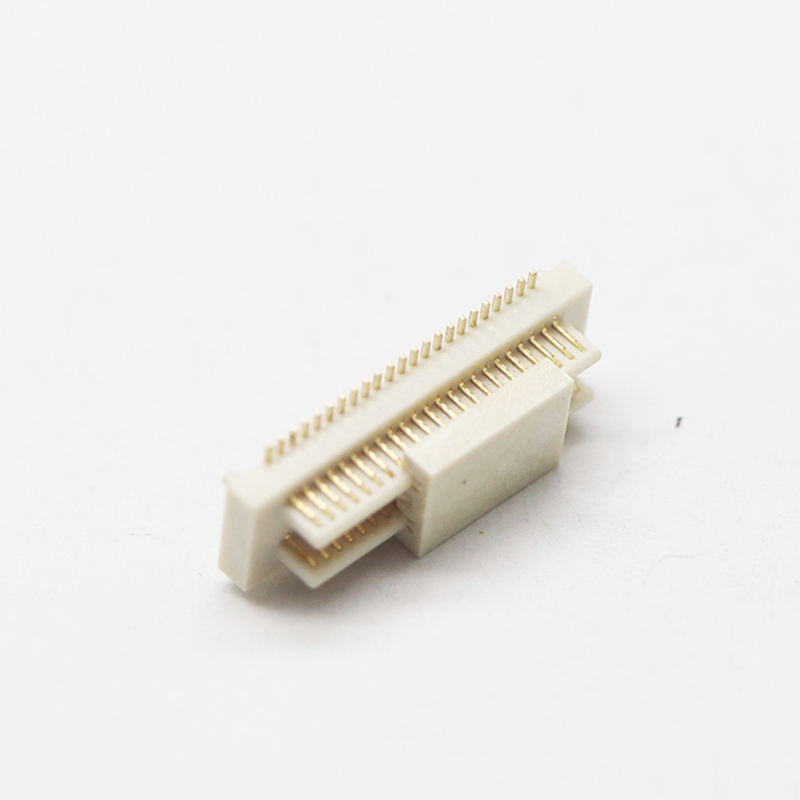

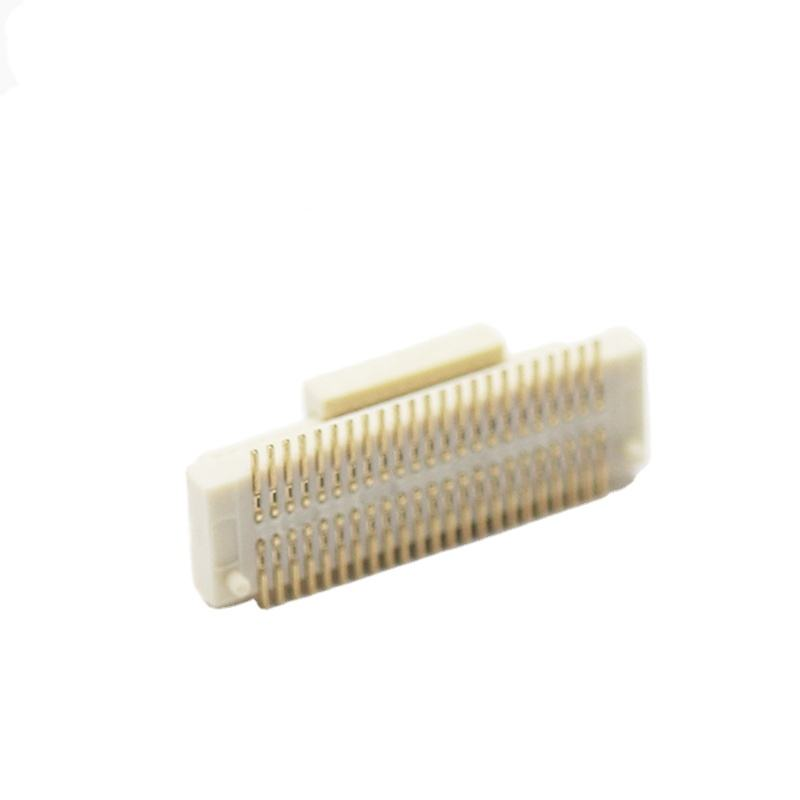

Złącze do montażu powierzchniowego 0.8mm 40pin 2*20p męskie SMT złącze do montażu na stos PCB
Najważniejsze cechy produktu
- Montaż na ślepo / Samonastawne i zabezpieczające przed odwrotnym podłączeniem: Wbudowane prowadnice i zabezpieczenie przed błędnym podłączeniem, kompensuje przesunięcia montażowe, zapobiega podłączeniu w niewłaściwej polaryzacji; umożliwia montaż na ślepo podczas automatycznego układania płytek PCB, zmniejsza ilość odpadów produkcyjnych.
- Integralność sygnału wysokiej prędkości: Zoptymalizowana geometria styków, kontrolowana impedancja różnicowa, obsługuje transmisję sygnałów szeregowych wysokiej prędkości dla modułów wyświetlaczy, czujników i kompaktowych modułów obliczeniowych.
- Zdefiniowana wysokość stosu po połączeniu: Stała wysokość stosu po połączeniu, precyzyjna kontrola odstępu między płytkami PCB, spójne wymiary mechaniczne dla konstrukcji z połączonymi płytkami.
- Układ 2*20p o rastrze 0.8mm: 40 pozycji o dużej gęstości, męskie złącze SMT, kompaktowa obudowa oszczędzająca miejsce na PCB.
Opis produktu
| Kategoria |
Produkt |
Specyfikacja |
| Parametry elektryczne |
Prąd znamionowy |
0.5A na kontakt |
|
Napięcie znamionowe |
100V DC |
|
Rezystancja styku |
≤20mΩ |
|
Rezystancja izolacji |
≥500MΩ @500V DC |
|
Napięcie przebicia |
500V AC, 1min, bez przebicia |
| Parametry mechaniczne |
Raster |
0.8mm |
|
Liczba pinów |
40p, 2*20p dwurzędowe |
|
Cykle łączenia |
Minimum 50 cykli |
|
Wysokość stosu po połączeniu |
Zdefiniowana przez klienta wysokość po połączeniu |
|
Siła łączenia / rozłączania |
Niska siła włożenia, stabilna siła trzymania |
| Materiał i pokrycie |
Obudowa |
Tworzywo termoplastyczne wysokotemperaturowe, UL94 V-0 |
|
Materiał styku |
Brąz fosforowy / stop miedzi |
|
Pokrycie styku |
Selektywne złocenie na powierzchni styku, niklowa warstwa barierowa pod spodem; cynowanie ogonków lutowniczych |
| Środowisko |
Temperatura pracy |
-40℃ ~ +85℃ |
|
Zgodność |
RoHS, REACH |
| Instrukcja lutowania |
Typ montażu |
SMT Montaż powierzchniowy |
|
Profil reflow |
Reflow bezołowiowy, temperatura szczytowa ≤260℃, czas przebywania w szczycie ≤30s |
|
Lutowanie ręczne |
Maks. 350℃, ≤5s na pin |
Odpowiedniki / Alternatywy
Bezpośredni zamiennik dla równoważnych męskich złączy 0.8mm 40pin z serii BTB od Molex, JAE, Hirose, ACES.
- Ten sam footprint, przypisanie pinów i wysokość stosu co w serii referencyjnej po potwierdzeniu.
- Nasz zespół inżynierów może zweryfikować kompatybilność footprintu PCB i dostarczyć rysunek wymiarowy do sprawdzenia układu.
- Brak potrzeby przeprojektowania PCB w celu zamiany; krótszy czas realizacji i niższy całkowity koszt w porównaniu do części importowanych.
Cecha produktu
- Męskie złącze SMT, dwurzędowe 2×20p, drobny raster 0.8mm.
- Zabezpieczenie przed błędnym podłączeniem + prowadnica samonastawna do montażu na ślepo, zapobiega uszkodzeniu pinów podczas montażu.
- Obudowa wysokotemperaturowa, stabilna po lutowaniu reflow, bez deformacji.
- Selektywne złocenie dla niezawodnego kontaktu i odporności na utlenianie.
- Spójna wysokość stosu, dobra stabilność mechaniczna przy wibracjach i wstrząsach.
- Możliwość dostosowania: regulacja wysokości po połączeniu, grubości złocenia, koloru obudowy, dodanie kołków pozycjonujących.
Zalety produktu
- Przyjazny montaż: Prowadnice samonastawne tolerują niewielkie przesunięcia płytek, zmniejszając wskaźnik błędów montażu ręcznego/automatycznego.
- Wysoka niezawodność sygnału: Dostrojona struktura styku utrzymuje integralność sygnału dla interfejsów wysokiej prędkości.
- Gotowy do SMT: Opakowanie taśma i rolka do bezpośredniego pobierania przez maszyny pick-and-place na istniejącej linii SMT.
- Stabilność kosztów i dostaw: Lokalna precyzyjna fabryka, krótszy czas realizacji niż w przypadku marek zagranicznych; darmowe próbki do walidacji.
- Wsparcie inżynieryjne: Dostępne karty katalogowe, pliki STEP 2D/3D, rekomendacje footprintów do projektowania sprzętu.
Zastosowanie
- Moduł wyświetlacza, połączenie płytki czujnika kamery
- Płytka sterująca IoT, elektronika noszona
- Kompaktowe moduły PCB medyczne
- Przenośne urządzenia przemysłowe, terminale POS
- Płytka podrzędna czujnika robotyki, połączone zespoły PCB
- Kompaktowe moduły komunikacyjne
Opakowanie
Taśma i rolka (opakowanie na rolce): Standardowe opakowanie na rolce dla maszyny pick-and-place SMT. Części mogą być bezpośrednio ładowane na linię produkcyjną bez przepakowywania. Dostępna jest usługa ciętej taśmy dla prototypów małoseryjnych.
Czas realizacji
- Zamówienie próbki: 3 dni robocze
- Zamówienie masowe: 1-3 tygodnie, w zależności od konfiguracji i ilości zamówienia
Certyfikacja fabryczna i usługi niestandardowe
- Certyfikaty: ISO9001, zgodność z RoHS, REACH
- Dostępne dostosowanie: modyfikacja wysokości stosu po połączeniu, grubość pokrycia, kołki pozycjonujące, kolor obudowy, zmiana liczby pinów, znakowanie OEM.
- Polityka próbek: Wsparcie dla darmowych próbek, szybkie dostarczanie próbek.
- MOQ: Niskie MOQ dla standardowych produktów; MOQ dla niestandardowych narzędzi do potwierdzenia przez dział inżynierii.
- Zapewniamy przegląd inżynieryjny przed sprzedażą, walidację rysunków i raport z testów niezawodności na życzenie.
Wskazówki dla inżynierów przy wyborze
- Potwierdź wymaganą wysokość stosu po połączeniu jako pierwszą; jest to krytyczny wymiar dla odstępu między płytkami PCB.
- Zweryfikuj partnera połączeniowego (gniazdo żeńskie); prześlij numer części gniazda żeńskiego w celu sprawdzenia kompatybilności.
- Zdefiniuj grubość złocenia w zależności od środowiska pracy: grubsze złocenie dla urządzeń pracujących w warunkach wysokich wibracji / o długiej żywotności.
- Potwierdź opakowanie: Rolka do masowej produkcji SMT, tylko tacka dla małych partii prototypowych.
- Prześlij rysunek układu PCB lub model 3D; nasz inżynier może sprawdzić interferencje i odstęp połączenia przed złożeniem zamówienia.
- Zawsze przeprowadzaj walidację elektryczną i połączeniową z darmowymi próbkami przed produkcją masową
FAQ
P: Czy macie katalog? Czy możecie przesłać mi katalog, abym mógł sprawdzić wszystkie Wasze produkty?
O: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
P: Nie mogę znaleźć produktu w Waszym katalogu. Czy możecie wyprodukować ten produkt dla mnie? O: Nasz katalog zawiera większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji. Dla Twojej informacji, wykonanie zwykłej formy zajmie około 35-45 dni.
P: Czy możecie dostarczyć próbkę? Czy te próbki są darmowe?
O: Tak, dostarczamy 5-10 sztuk darmowych próbek złączy do testowania. Ale musisz zapłacić za koszty wysyłki
P: A co z czasem dostawy?
O: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni
P: Jak wysłać moje zamówienie?
O: W przypadku małych paczek, wyślij je ekspresowo, na przykład DHL, FedEx, UPS, TNT, EMS. Jest to usługa od drzwi do drzwi. W przypadku dużych paczek możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Będziemy odpowiedzialni za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6. P: Jaki rodzaj płatności akceptujecie? Czy mogę zapłacić w RMB?
O: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać taką samą kwotę jak na fakturze. I możesz zapłacić pieniądze w RMB. Nie ma problemu.
7. P: Jak wygląda kontrola jakości w Waszej firmie?
O: Ściśle przestrzegamy ISO9001; IQC, OQC, IPQC i QA stanowią 10% naszego działu jakości. Test CCD jest stosowany do 99% zastosowań produktów naszej firmy.
P: Potrzebuję Waszej listy cen wszystkich Waszych produktów. Czy macie listę cen?
O: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele pozycji, niemożliwe jest umieszczenie wszystkich ich cen na liście, a ceny stale się zmieniają z powodu kosztów materiałów i ilości. Możesz podać nam listę wszystkich potrzebnych pozycji; dokładnie sprawdzimy je po kolei i podamy specyfikację i listę cen
P: Czy możecie wykonać produkty niestandardowe i niestandardowe opakowania?
O: Tak. Wykonaliśmy wiele niestandardowych
produktów dla naszych klientów wcześniej (głównie wiązki przewodów). Jeśli chodzi o niestandardowe opakowania, nie ma problemu; możemy umieścić Twoje logo lub inne informacje na opakowaniu. Należy tylko zaznaczyć, że spowoduje to dodatkowe koszty.
P: Jakie certyfikaty posiadacie?
O: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
