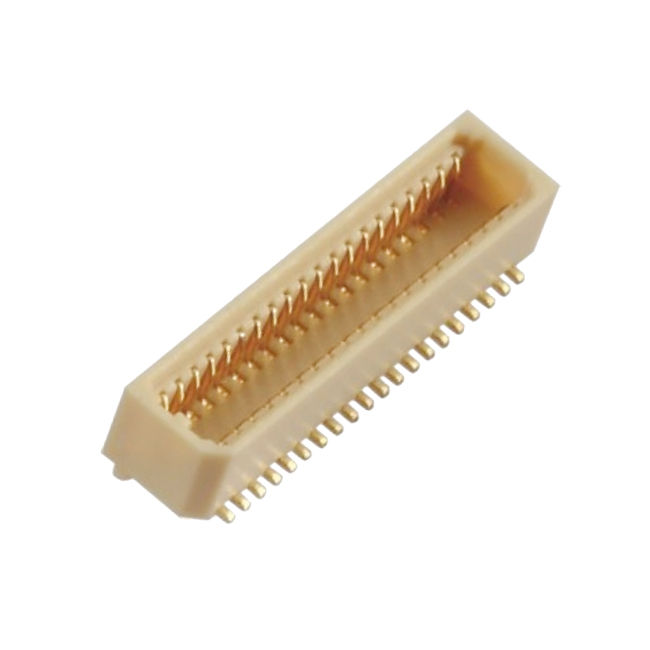

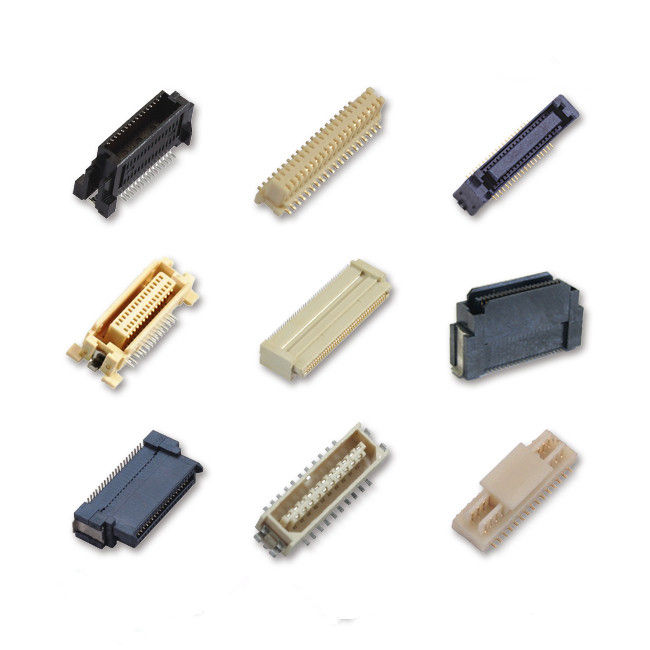

Złącze żeńskie typu gniazdo BTB 0.8mm Pitch 40PIN SMT zamiennik Hirose
Najważniejsze cechy produktu
✅ Połączenie na ślepo i samoczynne wyrównanie, konstrukcja zapobiegająca przesunięciu: Wbudowany kołek prowadzący pochłania przesunięcia montażowe, zapobiega uszkodzeniu pinów podczas ręcznego/automatycznego łączenia, zmniejsza wskaźnik poprawek PCB
✅ Wysokiej jakości integralność sygnału: Zoptymalizowana kontrola impedancji, stabilna transmisja sygnałów wysokiej częstotliwości
✅ Stała wysokość połączonych elementów: Precyzyjna kontrola wysokości stosu, stałe odstępy między płytkami dla smukłej konstrukcji mechanicznej produktu
✅ Drobny rozstaw 0.8mm, 40PIN o dużej gęstości, montaż powierzchniowy SMT, 0.5A na styk
✅ Bezpośredni zamiennik Hirose: Kompatybilny z układem pinów, alternatywa typu "drop-in" bez przeprojektowania PCB

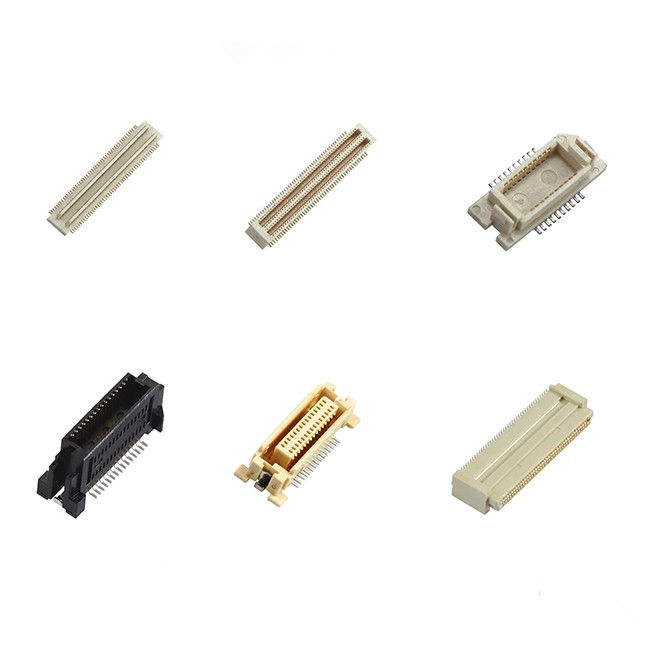

Opis produktu
| Kategoria |
Produkt |
Specyfikacja |
| Elektryczne |
Prąd znamionowy |
0.5A na styk |
|
Napięcie znamionowe |
50V AC/DC |
|
Rezystancja styku |
≤50mΩ |
|
Rezystancja izolacji |
≥1000MΩ @100VDC |
|
Napięcie przebicia |
100V AC, 1min bez przebicia |
| Mechaniczne |
Rozstaw |
0.8mm |
|
Liczba pinów |
40PIN, gniazdo żeńskie |
|
Typ montażu |
Montaż powierzchniowy SMT |
|
Cykle łączenia |
≥500 razy |
|
Wysokość połączonych elementów |
Dostępne na zamówienie (określ wymaganą wysokość stosu) |
| Materiał i powłoka |
Materiał styku |
Mosiądz fosforowy |
|
Powłoka styku |
Złoto na niklu |
|
Materiał obudowy |
LCP, UL94 V-0 |
| Środowisko |
Temperatura pracy |
-40℃ ~ +85℃ |
|
Zgodność |
RoHS, REACH SVHC |
| Instrukcja lutowania |
Profil reflow |
Zgodnie z J-STD-020, temperatura szczytowa ≤260℃, maks. 5s |
Odnośnik / Alternatywa
Bezpośredni zamiennik dla Hirose FX18 serii 0.8mm pitch 40-pin receptacle BTB.
- Ten sam układ PCB i przypisanie pinów; nie wymaga modyfikacji układu PCB
- Kompatybilny z oryginalnym złączem męskim Hirose
- Ekonomiczne drugie źródło, rozwiązuje problem długiego czasu realizacji i ryzyka niedoboru dostaw
- Również alternatywa dla porównywalnych serii Molex / TE 0.8mm pitch 40P BTB
Cecha produktu
- Konstrukcja z zabezpieczeniem przed nieprawidłowym włożeniem i prowadnicą samoczynnie wyrównującą, umożliwia połączenie na ślepo, zapobiega odwrotnemu włożeniu i zginaniu pinów
- Sprężysty styk z mosiądzu fosforowego utrzymuje stabilną siłę styku po wielokrotnym łączeniu
- Obudowa LCP wysokotemperaturowa, wytrzymuje lutowanie reflow bezołowiowe bez deformacji
- Drobny rozstaw 0.8mm, 40-pin o dużej gęstości, oszczędza miejsce na PCB dla kompaktowej elektroniki
- Terminal SMT z płaską podkładką lutowniczą, doskonała koplanarność dla stabilnego pobierania i umieszczania
Zalety produktu
- Stabilność dostaw: Bezpośrednia produkcja fabryczna, brak bariery MOQ dla próbek, omijanie długiego czasu realizacji OEM
- Układ zweryfikowany przez inżynierów: Wstępnie przetestowana kompatybilność, skrócenie cyklu walidacji
- Spójna kontrola powłoki: Jednolita grubość powłoki złota, stabilny sygnał i antykorozyjność
- Gotowość do automatyzacji: Opakowanie taśmowe i rolkowe do maszyn pick-and-place SMT
- Możliwość dostosowania: Dostosowanie wysokości połączonych elementów, grubości powłoki, liczby pinów zgodnie z projektem
Zastosowanie
Moduły sterowania przemysłowego,
inteligentne urządzenia IoT,
przyrządy ręczne,
elektronika medyczna,
moduły wyświetlaczy,
elektronika pomocnicza w motoryzacji,
smukłe urządzenia konsumenckie,
stosowanie płytek PCBA bram komunikacyjnych
Opakowanie
Taśma i rolka (opakowanie rolkowe): Standardowe opakowanie rolkowe dla maszyn SMT typu pick-and-place. Części mogą być bezpośrednio ładowane do zautomatyzowanej linii produkcyjnej bez przepakowywania. Dostępna jest usługa ciętej taśmy dla prototypów małoseryjnych.
Czas realizacji
- Zamówienie próbki: 3 dni robocze
- Zamówienie masowe: 1-3 tygodnie, w zależności od konfiguracji i ilości zamówienia
Certyfikacja fabryczna i usługa niestandardowa
- Certyfikaty: ISO9001, zgodność z RoHS, REACH
- Dostępne dostosowanie: Modyfikacja wysokości połączonych elementów, grubość powłoki, kołki ustalające, kolor obudowy, zmiana liczby pinów, znakowanie OEM.
- Polityka próbek: Wsparcie dla bezpłatnych próbek, szybkie dostarczanie próbek.
- MOQ: Niskie MOQ dla standardowych produktów; MOQ dla niestandardowych narzędzi do potwierdzenia przez dział inżynierii.
- Zapewniamy przegląd inżynieryjny przed sprzedażą, walidację rysunków i raport z testów niezawodności na życzenie.
Przewodnik wyboru inżyniera
- Potwierdź wymaganą Wysokość połączonych elementów najpierw; mamy wiele opcji wysokości stosu dla serii 0.8mm 40P
- Zweryfikuj układ PCB na podstawie dostarczonego arkusza danych przed zamrożeniem układu
- W przypadku aplikacji sygnałów wysokiej częstotliwości, poproś o raport z testu impedancji
- Jeśli Twoja część łącząca jest oryginalnym złączem Hirose, potwierdź kompatybilność połączenia przed próbą masową
- Temperatura pracy >85℃ lub środowiska o silnych wibracjach, poinformuj nas o konieczności ulepszenia styku
FAQ
P: Czy macie katalog? Czy możecie wysłać mi katalog, abym mógł sprawdzić wszystkie Wasze produkty?
O: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
P: Nie mogę znaleźć produktu w Waszym katalogu. Czy możecie wyprodukować ten produkt dla mnie?O: Nasz katalog zawiera większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji. Dla Twojej informacji, wykonanie zwykłej formy zajmie około 35-45 dni.
P: Czy możecie dostarczyć próbkę? Czy te próbki są darmowe?
O: Tak, dostarczamy 5-10 sztuk bezpłatnych próbek złączy do testowania. Ale musisz zapłacić za koszty wysyłki.
P: A co z czasem dostawy?
O: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni.
P: Jak wysłać moje zamówienie?
O: W przypadku małych paczek, wyślij je ekspresowo, na przykład DHL, FedEx, UPS, TNT, EMS. Jest to usługa "od drzwi do drzwi". W przypadku dużych paczek możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Będziemy odpowiedzialni za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6. P: Jaki rodzaj płatności akceptujecie? Czy mogę zapłacić w RMB?
O: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać tę samą kwotę co na fakturze. I możesz zapłacić pieniądze w RMB. Nie ma problemu.
7. P: Jak wygląda kontrola jakości w Waszej firmie?
O: Ściśle przestrzegamy ISO9001; IQC, OQC, IPQC i QA stanowią 10% naszego działu jakości. Test CCD jest stosowany do 99% zastosowań produktów naszej firmy.
P: Potrzebuję Waszej listy cen wszystkich Waszych produktów. Czy macie listę cen?
O: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele pozycji, niemożliwe jest sporządzenie wszystkich ich cen na liście, a ceny stale się zmieniają z powodu kosztów materiałów i ilości. Możesz podać nam listę wszystkich potrzebnych pozycji; dokładnie sprawdzimy je jedna po drugiej i podamy specyfikację i listę cen.
P: Czy możecie wykonać niestandardowe produkty i niestandardowe opakowania?
O: Tak. Wykonaliśmy wiele niestandardowych
produktów dla naszych klientów wcześniej (głównie wiązki przewodów). Jeśli chodzi o niestandardowe opakowania, nie ma problemu; możemy umieścić Twoje logo lub inne informacje na opakowaniu. Należy tylko zaznaczyć, że spowoduje to dodatkowe koszty.
P: Jakie certyfikaty posiadacie?
O: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
