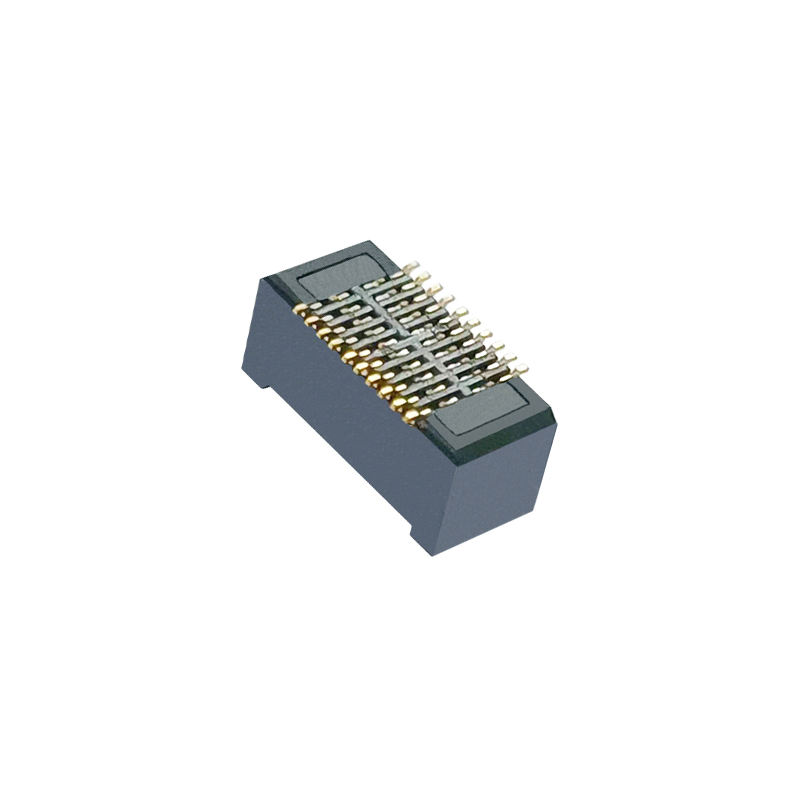

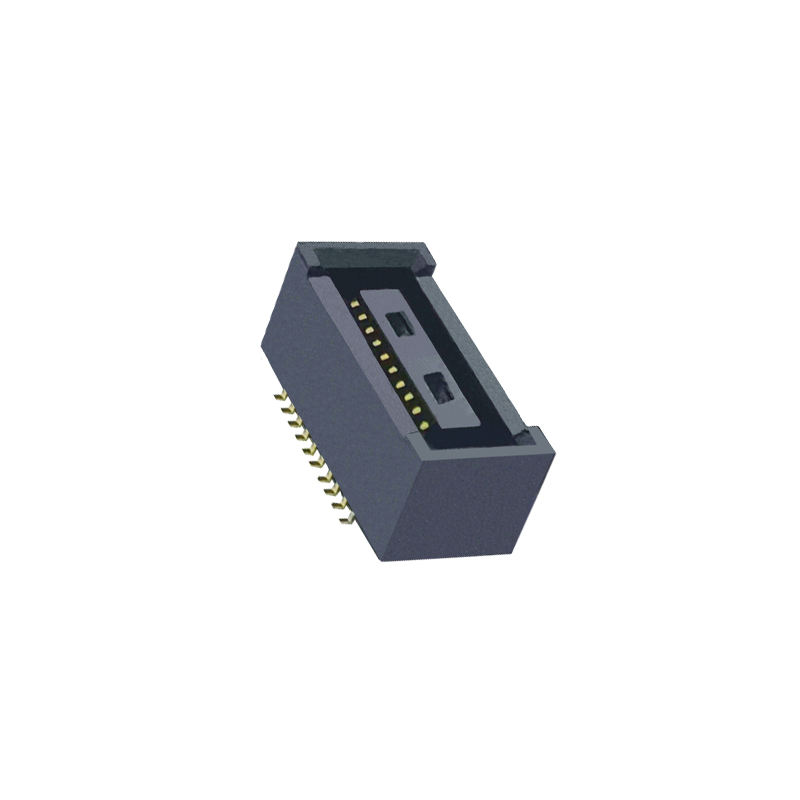

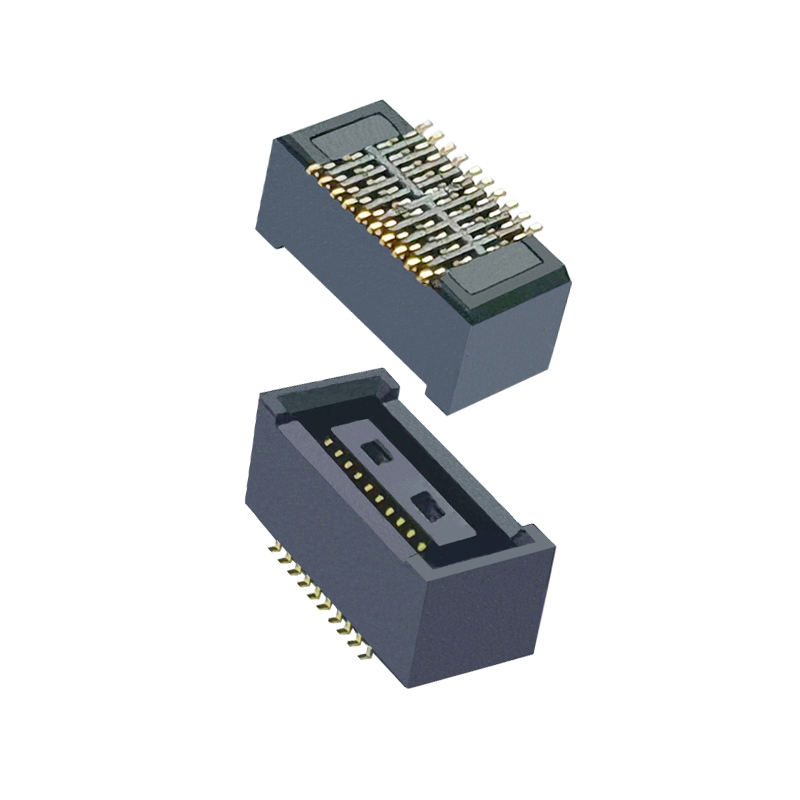

Złącze płytka-płytka kompatybilne z DF40HC(4.0)-20DS-0.4 -0.4mm dwurzędowe żeńskie BTB
Najważniejsze cechy produktu
✅ Ślepe łączenie i samonastawność: Żebra prowadzące zapewniają tolerancję pływania XY ± 0,33 mm, absorbują przesunięcie zespołu PCB, pozwalają uniknąć uszkodzenia sworzni podczas dokowania na ślepo
✅ Wysoka prędkość sygnału: obsługuje do 20 Gb/s, w pełni zgodna z MIPI, USB3.1 Gen2, transmisja sygnału PCIe
✅ Stała wysokość łączenia: 4,0 mm: precyzyjna kontrola wysokości stosu w celu kontrolowania odstępu PCB, stabilna konstrukcja mechaniczna z wieloma płytkami
✅ Opakowania na taśmach i szpulach SMT: Bezpośrednio kompatybilne z automatycznymi maszynami typu pick-and-place do produkcji masowej
✅ Bariera zapobiegająca przesiąkaniu lutu: Bariera niklowa zapobiega pełzaniu lutu na powierzchnię styku, poprawia wydajność lutowania
Opis produktu
| Kategoria |
Przedmiot |
Spec |
| Elektryczny |
Poziom |
0,4 mm |
|
Liczba pinów/wierszy |
20 pinów, podwójny rząd |
|
Prąd znamionowy na styk |
0,3 A |
|
Napięcie znamionowe |
30 V prądu stałego |
|
Opór kontaktowy |
≤30 mΩ |
|
Rezystancja izolacji |
≥500 MΩ przy 500 V DC |
|
Wytrzymujące napięcie |
250 V AC przez 1 min |
| Mechaniczny |
Wysokość kojarzona |
4,0 mm |
|
Zakres samonastawności |
±0,33 mm oś X/Y |
|
Cykle godowe |
Minimum 30 cykli |
|
Typ mocowania |
Montaż powierzchniowy SMT |
| Materiał i poszycie |
Mieszkania |
LCP, UL94 V-0 |
|
Materiał kontaktowy |
Brąz fosforowy |
|
Poszycie obszaru krycia |
Złocenie (0,2 μm) na barierze niklowej |
|
Poszycie terminala |
Cyna nad niklem |
| Środowisko |
Temperatura pracy |
-35 ℃ ~ + 85 ℃ |
|
Zgodność |
RoHS, REACH |
| Przewodnik lutowania |
Profil przepływu |
Standardowy rozpływ SMT, temperatura szczytowa ≤260 ℃, maks. 10 s |
Odsyłacz / alternatywa
To gniazdo żeńskie BTB jestpin-to-pin, ślad kompatybilny z Hirose DF40HC(4.0)-20DS-0.4V(51). Inżynierowie mogą wykorzystać go jako alternatywę do walidacji prototypów i masowej produkcji. Ten sam ślad PCB, ten sam interfejs współpracujący, nie jest wymagane przeprojektowanie PCB.
Uwaga dotycząca zróżnicowania: Bezpośrednie dostawy z fabryki, krótszy czas realizacji, elastyczne MOQ, stabilne długoterminowe dostawy, aby uniknąć niedoborów marek międzynarodowych i wahań cen.
Cecha produktu
- Wbudowana polaryzacjaZabezpieczanie przed głupcamiklucz, zapobiega odwrotnemu połączeniu i zgnieceniu sworznia
- Amortyzujące żebra wzmacniające po obu stronach, pochłaniają naprężenia mechaniczne podczas montażu i wibracji
- Zamknięta struktura stykowa po połączeniu, ochrona przed kurzem i zanieczyszczeniami
- Wyraźne, dotykowe powiadomienie o kliknięciu po całkowitym połączeniu, łatwa kontrola montażu
- Wystarczający obszar odbioru próżni dla stabilnego umieszczenia SMT
Zalety produktu
- Wymiana typu drop-in: Nie ma potrzeby zmiany układu w przypadku projektów pierwotnie wykorzystujących serię Hirose DF40
- Konstrukcja o wysokiej wydajności: Bariera niklowa zapobiegająca odprowadzaniu wilgoci z lutowia zmniejsza odsetek odrzutów lutowania
- Stabilność dostaw: Krajowa fabryka precyzyjnych złączy, nie podlegająca przestojom w dostawach marek zagranicznych
- Szybkie wsparcie inżynieryjne: Bezpłatne próbki do sprawdzenia sprzętu; szybkie rysowanie i obsługa DFM
- Optymalizacja kosztów: Fabryczna cena hurtowa, lepszy całkowity koszt BOM dla średnich i dużych ilości
Aplikacja
- Przenośne inteligentne urządzenia, moduły wyświetlaczy
- Moduły kamer, połączenie sygnału MIPI
- Medyczna przenośna elektronika
- Urządzenia IoT, moduły czujników
- Przemysłowe małe tablice sterujące
- Układanie pomocniczych PCB notebooka/tabletu
Opakowanie
Taśma i szpula (opakowanie w szpuli):Standardowe opakowanie szpulowe do maszyny typu pick-and-place SMT. Części można ładować bezpośrednio na zautomatyzowaną linię produkcyjną bez konieczności przepakowywania. W przypadku prototypów produkowanych w małych seriach dostępna jest usługa cięcia taśmą.
Czas realizacji
- Przykładowe zamówienie: 3 dni robocze
- Zlecenie produkcji masowej: 1–3 tygodnie, w zależności od konfiguracji i ilości zamówienia
Certyfikacja fabryczna i obsługa niestandardowa
Certyfikaty: ISO9001, RoHS, REACH
- MOQ: Niskie MOQ dla części standardowych
- Przykładowa polityka: Wsparcie bezpłatnych próbek; klient ponosi jedynie koszty transportu; szybkie wydanie próbki
- Personalizacja: Niestandardowa liczba pinów, wysokość stosu, grubość poszycia, kolor obudowy dostępny na żądanie. Wyślij rysunek PCB do przeglądu technicznego.
Wskazówki dotyczące wyboru inżyniera
- Potwierdź wymaganą wysokość łączenia: ten model = wysokość stosu 4,0 mm
- Przed zamrożeniem układu sprawdź, czy obrys PCB odpowiada serii DF40HC
- W przypadku zastosowań charakteryzujących się wysokimi wibracjami należy potwierdzić wymagania dotyczące blokowania i mechanicznego mocowania
- Sygnał o dużej szybkości (≥10 Gb/s): symulacja kontroli impedancji dostępna na żądanie
- Prześlij liczbę pinów, wysokość stosu i wymagania temperaturowe naszemu inżynierowi, aby w razie potrzeby zalecił alternatywne części
Często zadawane pytania
P: Czy masz katalog? Czy możesz przesłać mi katalog, abym mógł sprawdzić wszystkie swoje produkty?
Odp.: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
P: Nie mogę znaleźć produktu w Twoim katalogulog. Czy możesz zrobić dla mnie ten produkt?
Odp.: Nasz katalog przedstawia większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli jej nie posiadamy, możemy również zaprojektować i wykonać nową formę do jej wytworzenia. Dla Twojej informacji wykonanie zwykłej formy zajmie około 35-45 dni.
P: Czy możesz dostarczyć próbkę? Czy te próbki są bezpłatne?
Odp.: Tak, zapewniamy 5-10 sztuk próbek wolnych od złączy do testów. Ale musisz zapłacić koszt wysyłki
P: A co z czasem dostawy?
Odp.: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni
P: Jak wysłać moje zamówienie?
Odp.: W przypadku małych paczek wyślij je ekspresowo, np. DHL, FedEx, UPS, TNT, EMS. To usługa „od drzwi do drzwi”. W przypadku dużych paczek możemy je wysłać drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Będziemy odpowiedzialni za wszelkie uszkodzenia produktu powstałe podczas dostawy.
6. P: Jaki rodzaj płatności akceptujesz? Czy mogę zapłacić RMB?
Odp.: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Proszę mieć pewność, że otrzymamy tę samą kwotę co Faktura. I możesz płacić w RMB. Bez problemu.
7. P: A co z kontrolą jakości Twojej firmy
Odp.: Ściśle przestrzegaj ISO9001; IQC, OQC, IPQC i QA zajmują 10% naszego działu jakości. Test CCD jest stosowany w 99% zastosowań produktów naszej firmy.
P: Potrzebuję cennika wszystkich Waszych produktów. Czy masz cennik?
Odp.: Nie posiadamy cennika wszystkich naszych produktów. Ponieważ mamy tak wiele artykułów, nie jest możliwe umieszczenie ich wszystkich cen na liście, a ceny zawsze się zmieniają ze względu na koszt materiału i ilość. Możesz także dać nam listę wszystkich potrzebnych rzeczy; potwierdzimy dokładnie jeden po drugim i przekażemy specyfikację i cennik
P: Czy możesz tworzyć niestandardowe produkty i niestandardowe opakowania?
O: Tak. Zrobiliśmy wiele niestandardowych
produkty dla naszych klientów (głównie wiązki przewodów). Jeśli chodzi o niestandardowe opakowanie, nie ma problemu; możemy umieścić Twoje logo lub inne informacje na opakowaniu. Muszę tylko zaznaczyć, że będzie to wiązać się z dodatkowymi kosztami.
P: Jakie posiadasz certyfikaty?
Odp.: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
