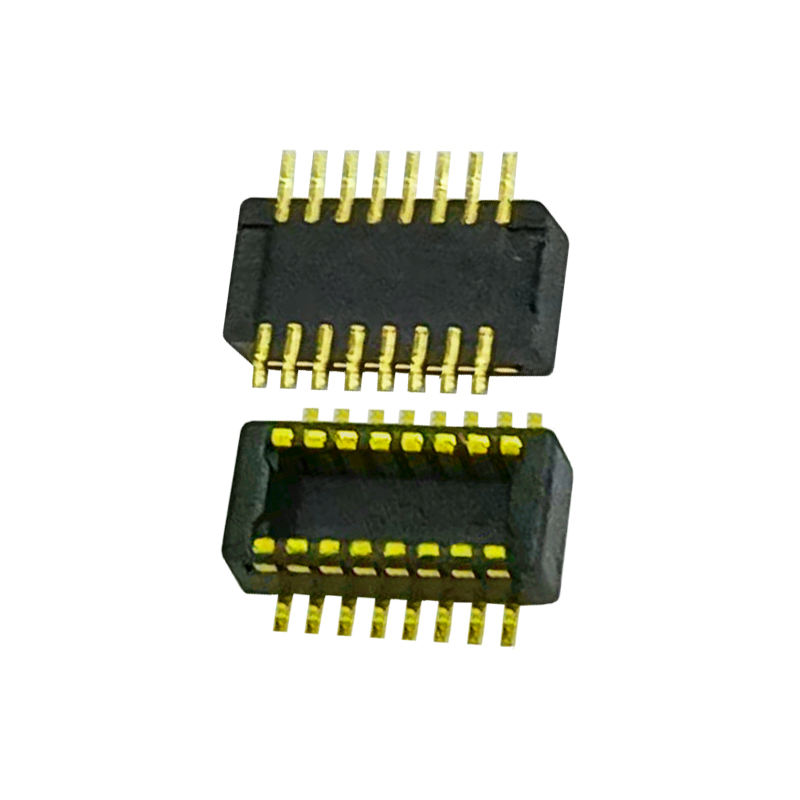

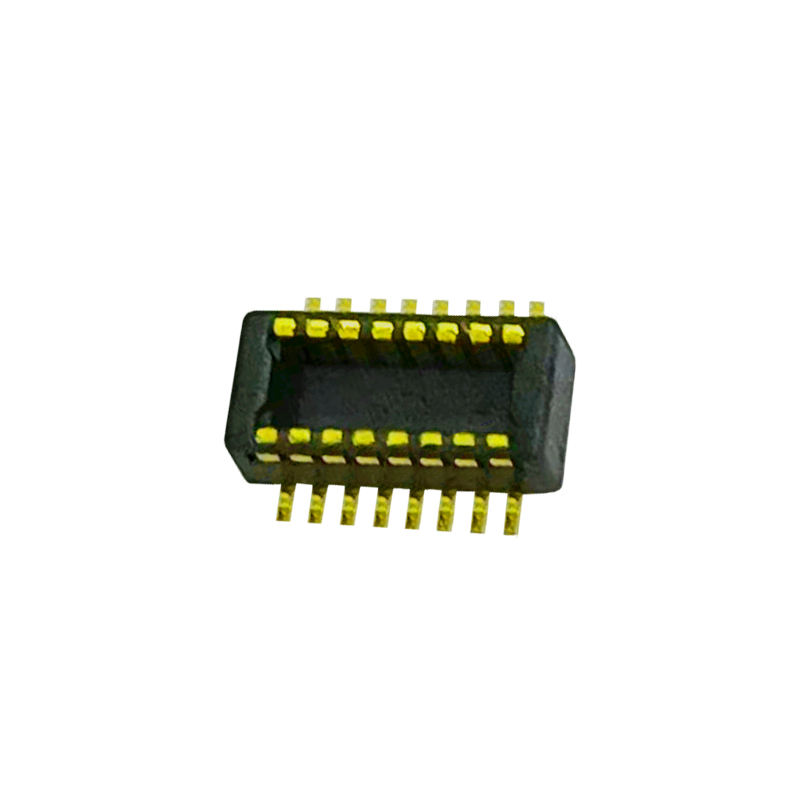

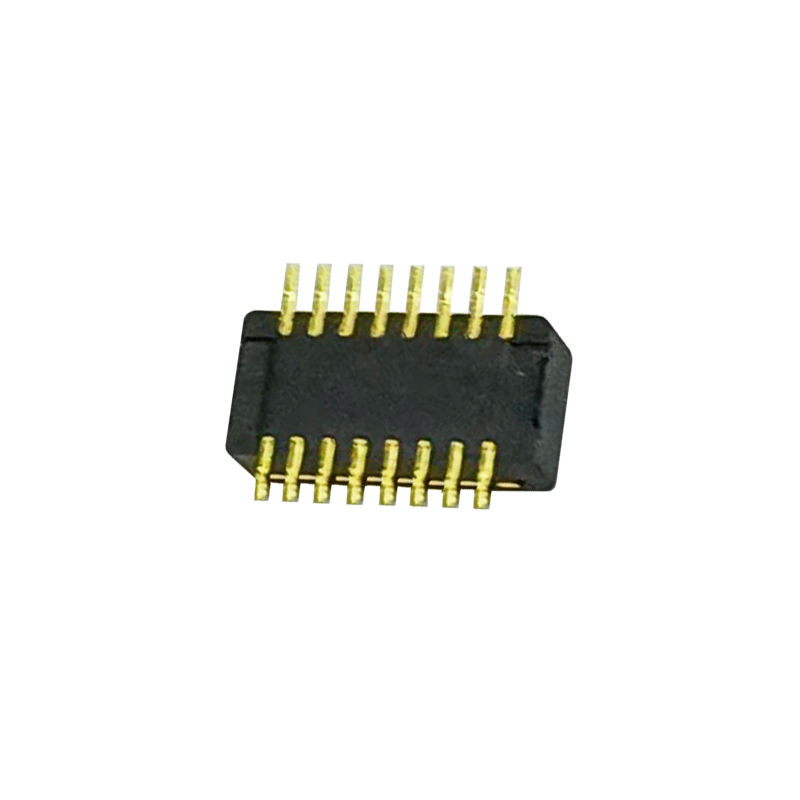

0.4mm Wąski skok z płyty do płyty łącznik mezaninowy podwójny rzęd 12-pin Kompatybilny DF40TC-12DP-0.4 Samiec łącznik płyty
Najważniejsze informacje o produkcie
✅Ślepe parzenie się i samoprzewodowanie: Wbudowane żebra przewodnicze, tolerancja boczna 0,33 mm, konstrukcja przeciwbłędnego wstawiania, absorbuje przesunięcie zestawu i zapobiega uszkodzeniu szpilki podczas ręcznego / automatycznego parzenia. ✅Wydajność na dużą prędkość: Wspiera transmisję sygnału do 20 Gbps, kompatybilny z PCIe Gen4, MIPI, USB4 Gen2 dla trasy sygnału o wysokiej gęstości.
✅Określona wysokość pary: Stała wysokość układania do precyzyjnej kontroli luki PCB; nisko profilowy układ podwójnych rzędów oszczędza ślad PCB.
Opis produktu
| Kategoria |
Pozycja |
Parametry |
| Elektryczne |
Głupota |
00,4 mm |
| Liczba pinów |
12-pin, podwójny rząd |
| Prąd nominalny |
0.3 A na kontakt |
| Napęd nominalny |
30 V prądu stałego |
| Odporność kontaktowa |
≤ 40 mΩ |
| Odporność na izolację |
≥ 1000 MΩ |
| Wytrzymałość na napięcie |
AC 250 V, 1 min. |
| Wyroby mechaniczne |
Cykl rozmnażania |
≥ 30 cykli |
| Tolerancja do samopowtarzania |
± 0,33 mm |
| Wysokość pary |
Podobna wysokość układania serii DF40TC |
| Rodzaj montażu |
Nawierzchnia SMT |
| Materiał i pokrycie |
Materiał kontaktowy |
Fosfor Brąz |
| Powierzchnia kontaktowa |
Złote kontakty, bariera niklowa, aby zapobiec wybijaniu lutownicy |
| Izolacja |
LCP - tworzywa sztuczne odporne na wysokie temperatury |
| Środowiskowe |
Temperatura pracy |
-40°C ~ +85°C |
| Zgodność |
RoHS, REACH |
| Przewodnik do lutowania |
Lutowanie z powrotem |
Standardowy profil ponownego przepływu SMT, temperatura szczytowa ≤ 260°C |
Odniesienia krzyżowe / Alternatywa
Bezpośrednie, kompatybilne z odciskami, wymianaHirose DF40TC-12DP-0.4. Alternatywa bez przeprojektowania układu PCB. Ponadto odniesienie krzyżowe do łączników Mezzanine 0,4 mm B2B z serii Molex SlimStack i Kyocera 5804 dla alternatywnego pozyskiwania.
Cechy produktu
- Bezbłędna struktura ślepej parzenia, szeroki zakres samopowtarzalności w celu zmniejszenia złomu zestawu.
- Niklowa bariera zapobiega wyładowaniu lutownicy podczas odtoku, chroni kontakt z złotem.
- Wzmocnione, odporne na wstrząsy żebra, dobra odporność na drgania i upadki.
- Całkowicie zamknięty kontakt podczas parzenia, blokuje zanieczyszczenie pyłem i strumieniem.
- Kompaktny, dwustronny, wąski rozstaw, maksymalnie wykorzystuje powierzchnię PCB.
- Układ podkładki SMT pasuje do oryginalnego śladu DF40TC do bezpośredniej wymiany.
Zalety produktu
- Krótszy czas realizacjiW porównaniu z importowanymi oryginalnymi częściami HRS; unika długiego pakietu OEM.
- Konsekwentna siła nakładania i kontaktudla stabilnej integralności sygnału dużych prędkości.
- Ścisła 100% inspekcja wizualna i elektryczna przed wysyłką.
- Opakowanie taśmowe gotowe do wyboru i umieszczenia SMT, nie wymaga ponownego pakowania na linii montażowej.
- Elastyczna dostosowanie: dostosować wysokość układania, liczbę szpilków lub grubość złota na żądanie.
Zastosowanie
Płyty wbudowane przemysłowe,
urządzenia noszone,
moduły czujników medycznych,
podplaty tabletów i laptopów,
Moduły kamery / LiDAR,
przenośne przyrządy badawcze,
Sztuczna inteligencja, sprzęt komputerowy.
Opakowanie
Taśma i rolka (opakowanie w rolce):Standardowe opakowanie rolkowe dla maszyny pick-and-place SMT. Części można bezpośrednio załadować na zautomatyzowaną linię produkcyjną bez ponownego pakowania. Usługa cut-tape jest dostępna dla prototypów małych partii.
Czas realizacji
- Zamówienie na próbkę: 3 dni robocze
- Zamówienie na masową produkcję: 1-3 tygodnie, w zależności od konfiguracji i ilości zamówienia
Certyfikacja fabryczna i obsługa na zamówienie
Certyfikaty: ISO9001, RoHS, REACH
- MOQ: Niska MOQ dla części standardowych
- Polityka dotycząca próbekWsparcie: Bezpłatne próbki; klient ponosi tylko koszty przewozu; szybkie wydanie próbek
- Dostosowanie: Niestandardowa liczba szpilów, wysokość stosu, grubość pokrycia, kolor obudowy dostępny na żądanie.
Wytyczne dotyczące wyboru inżynierów
- Potwierdzenie.Wysokość układaniaPo pierwsze, jest to najważniejszy parametr w projektowaniu PCB.
- Zweryfikuj liczbę pinów, wymagania dotyczące prędkości sygnału (jeśli > 10 Gbps, przeprowadzimy kontrolę impedancji).
- Sprawdź zakres temperatury roboczej i środowisko drgań do zastosowań przemysłowych/medycznych.
- W przypadku wymiany typu drop-in: przed masową produkcją potwierdzić dopasowanie odcisku PCB DF40TC-12DP-0.4.
- Wniosek o bezpłatne próbki do badania montażu SMT i walidacji integralności sygnału.
Częste pytania
P: Czy masz katalog? Czy możesz wysłać mi katalog, aby sprawdzić wszystkie swoje produkty?
A: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby uzyskać katalog.
P: Nie mogę znaleźć produktu w waszym katalogu.Możesz zrobić ten produkt dla mnie?
A: W naszym katalogu znajduje się większość naszych produktów, ale nie wszystkie. Po prostu powiedz nam, jaki produkt potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji.Dla twojej referencji., wykonanie zwykłej formy zajmie około 35-45 dni.
P: Czy możecie dostarczyć próbkę?
O: Tak, dostarczamy 5-10 sztuk bezpłatnych próbek łączników do testowania.
P: A czas dostawy?
A: Towary z zapasów są dostarczane w ciągu 1 dnia; towary dostosowane są dostarczane w ciągu 5-7 dni
P: Jak wysłać zamówienie?
A: W przypadku małych paczek, wysyłaj je ekspresowo, takie jak DHL, FedEx, UPS, TNT, EMS. To usługa od drzwi do drzwi. W przypadku dużych paczek, możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych.Będziemy odpowiedzialni za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6P: Jakiego rodzaju płatność akceptujesz? Czy mogę zapłacić w RMB?
Odpowiedź: Akceptujemy T/T ((Transfer bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać taką samą kwotę jak faktura. I możesz zapłacić w RMB. Bez problemu.
7P: Co powiesz na kontrolę jakości w Twojej firmie?
A: Ściśle przestrzegać normy ISO9001; IQC, OQC, IPQC i QA zajmują 10% naszego działu jakości.
P: Potrzebuję listy cen wszystkich pańskich produktów.
A: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele produktów, niemożliwe jest, aby wszystkie ich ceny na liście,i ceny zawsze się zmieniają z powodu kosztów materiału i ilości. I możesz dać nam listę wszystkich elementów, których potrzebujesz; będziemy dokładnie potwierdzić jeden po drugim i dać ci specyfikację i cenę
P: Czy możecie robić produkty i opakowania na zamówienie?
A: Tak. Zrobiliśmy wiele niestandardowych
Jeśli chodzi o spakowanie na zamówienie, nie ma problemu; możemy umieścić swoje logo lub inne informacje na opakowaniu.Muszę tylko zauważyć, że to spowoduje dodatkowe koszty..
P: Jakie masz certyfikaty?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
