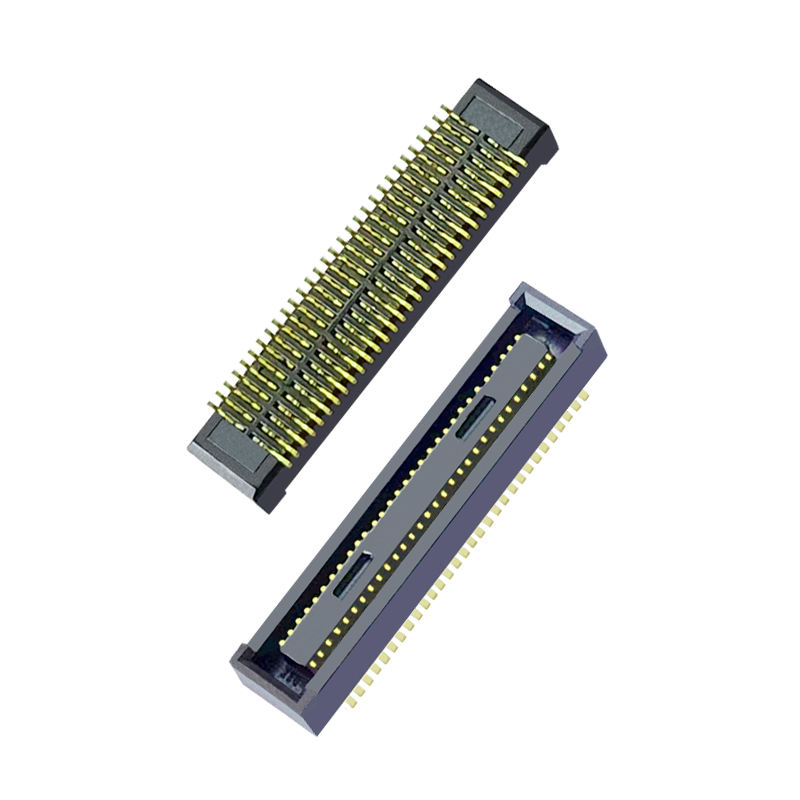

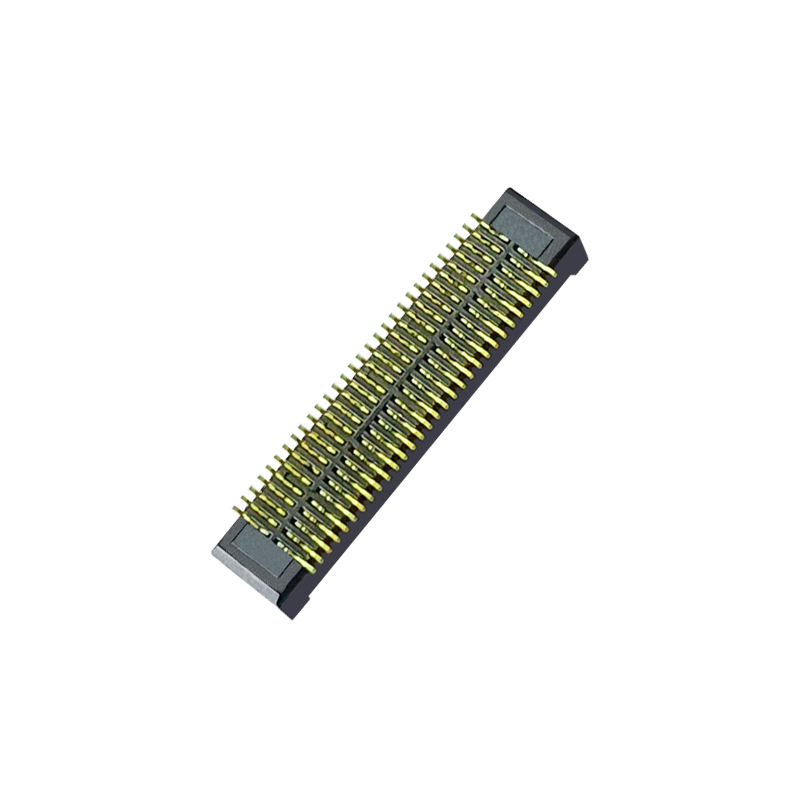

Złącze typu Board-to-Board Mezzanine o wąskim rastrze 0.4mm, dwurzędowe, 12-pinowe, kompatybilne z męskim złączem płytkowym DF40TC-12DP-0.4
Najważniejsze cechy produktu
- Wprowadzanie na ślepo i samoczynne wyrównanie: Wbudowane żeberka prowadzące pochłaniają przesunięcia montażowe, zapobiegając uszkodzeniu pinów podczas ręcznego/automatycznego łączenia
- Wysoka wydajność przy dużej prędkości: Obsługuje PCIe 4.0 / 16Gbps, stabilna integralność sygnału dla par różnicowych o dużej prędkości
- Kontrolowana wysokość po złączeniu: Stała wysokość stosu 2.0 mm, precyzyjna kontrola odstępu między płytkami PCB dla kompaktowych modułów stosowanych

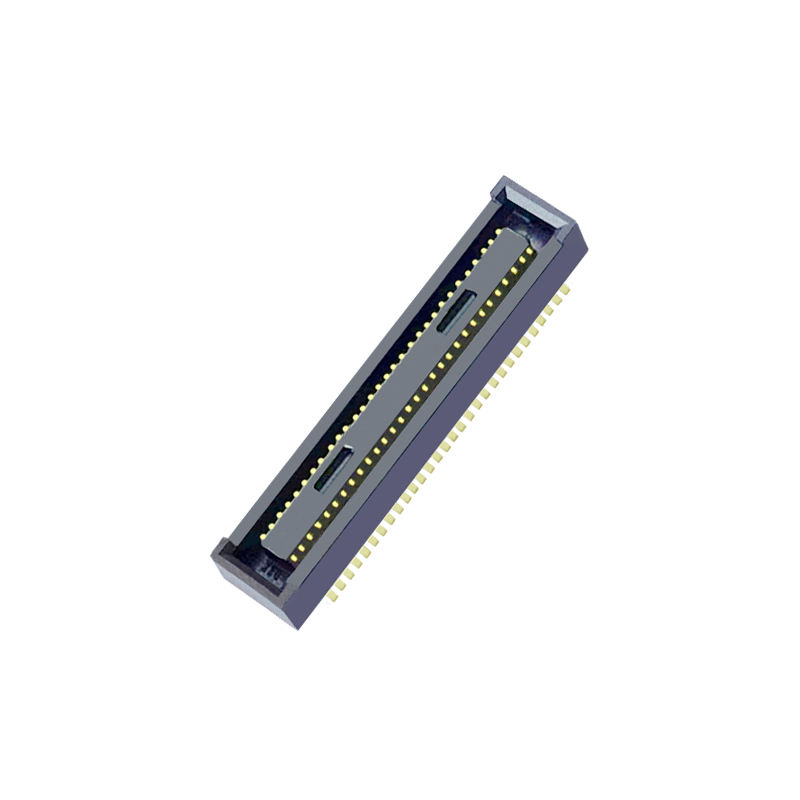

- Raster 0.4mm, 60 pozycji, żeńskie gniazdo do montażu powierzchniowego SMT
Opis produktu
| Kategoria |
Produkt |
Parametr |
| Elektryczne |
Raster styków |
0.4 mm |
|
Pozycja |
60P |
|
Prąd znamionowy |
0.3 A na pin |
|
Napięcie znamionowe |
30 V AC |
|
Rezystancja styku |
≤50 mΩ |
|
Rezystancja izolacji |
≥1000 MΩ |
|
Napięcie probiercze |
100 V AC / 1 min |
|
Maks. szybkość transmisji danych |
16 Gbps (PCIe Gen4) |
| Mechaniczne |
Wysokość stosu po złączeniu |
2.0 mm |
|
Cykle łączenia |
Minimum 10 cykli |
|
Tolerancja samoczynnego wyrównania |
±0.33 mm przesunięcia XY |
|
Typ montażu |
Montaż powierzchniowy SMT |
| Materiał i pokrycie |
Obudowa |
LCP, UL94V-0 |
|
Materiał styku |
Stop miedzi |
|
Pokrycie styku |
Złocenie na barierze niklowej |
|
Bariera |
Niklowana ścianka zapobiegająca kapilarnemu podciąganiu lutowia |
| Środowisko |
Temperatura pracy |
-40℃ ~ +125℃ |
|
Zgodność |
RoHS, REACH |
| Lutowanie |
Profil reflow |
Bezołowiowy reflow, zgodnie z IPC/JEDEC J-STD-020 |
|
Uwaga |
Brak ręcznego lutowania w obszarze styku |
Odnośnik krzyżowy / Alternatywa
Bezpośredni zamiennik o zgodnej obudowie i wydajności dla Hirose DF40TC(2.0)-60DS-0.4V. Ten sam wzór płytki drukowanej, interfejs połączeniowy, wydajność elektryczna i mechaniczna. Bezpośredni zamiennik w przypadku niedoborów magazynowych HRS, redukcji kosztów, strategii zaopatrzenia wieloźródłowego. Brak modyfikacji układu PCB wymagany do zamiany.
Cecha produktu
- Zintegrowane żeberka prowadzące do wprowadzania na ślepo i samoczynnego wyrównania, zmniejsza ilość odpadów montażowych spowodowanych niewspółosiowością
- Bariera zapobiegająca kapilarnemu podciąganiu lutowia, zapobiega pełzaniu lutowia do strefy styku podczas reflow SMT
- Wzmocniona konstrukcja izolatora, odporność na wstrząsy i wibracje dla kompaktowych zespołów stosowanych
- W pełni ekranowana komora styku, blokuje zanieczyszczenia kurzem i topnikiem
- Stabilne charakterystyki wysokiej częstotliwości, niski przesłuch dla transmisji sygnału o dużej prędkości
- Wyraźna informacja zwrotna o kliknięciu potwierdzająca pełne połączenie
Zalety produktu
✅ Bezpośredni zamiennik: Ta sama obudowa co seria HRS DF40TC, zerowe przeróbki układu
✅ Przyjazny montażowi: Konstrukcja samoczynnego wyrównania toleruje przesunięcia pozycjonowania, niższy wskaźnik błędów montażu
✅ Stabilny sygnał o dużej prędkości: Zoptymalizowana geometria styku dla sygnału różnicowego o dużej prędkości
✅ Opakowanie taśmowe SMT: Bezpośrednio kompatybilne z automatycznymi maszynami typu pick & place
✅ Minimalizacja ryzyka wieloźródłowego: Unikaj czasu realizacji i wahań cen od jednego dostawcy
✅ Bezpośrednio od producenta: Elastyczne wsparcie dla próbek i małych partii do walidacji inżynierskiej
Zastosowanie
- Moduły sterowania przemysłowego
- Kompaktowe moduły medyczne wbudowane
- Moduły kamer/czujników wizyjnych
- Ręczne urządzenia przenośne
- Moduły SSD / pamięci masowej o dużej prędkości
- Motoryzacyjne pomocnicze zespoły elektroniczne
- Rozwiązania dla stosowanych płytek drukowanych w elektronice użytkowej
Opakowanie
Taśma i rolka (opakowanie na rolce): Standardowe opakowanie na rolce dla maszyny SMT typu pick-and-place. Części mogą być bezpośrednio ładowane na linię produkcyjną bez przepakowywania. Usługa ciętej taśmy jest dostępna dla prototypów małych partii.
Czas realizacji
- Zamówienie próbki: 3 dni robocze
- Zamówienie masowe: 1-3 tygodnie, w zależności od konfiguracji i ilości zamówienia
Certyfikacja fabryczna i usługi niestandardowe
Certyfikaty: ISO9001, zgodność z RoHS, REACH.
- Polityka próbek: Dostępne bezpłatne próbki, szybkie wydanie próbek
- MOQ: Niskie MOQ dla standardowych części; niestandardowa liczba pinów/wysokość stosu dostępna na życzenie
- Personalizacja: Niestandardowe PIN-y, wysokość stosu, grubość pokrycia, opcje ekranowania dla specjalnych wymagań projektu
- Pełne wsparcie inżynierskie: Dostępne na życzenie arkusze danych, rysunki 2D/3D, footprinty PCB, raporty z testów
Przewodnik wyboru inżyniera
- Potwierdź wymaganą wysokość stosu po złączeniu (obsługujemy wiele wariantów wysokości z serii DF40TC)
- Zweryfikuj footprint PCB; ta część pasuje do wzoru płytki HRS DF40TC(2.0)-60DS-0.4V
- Sprawdź wymagania dotyczące dużej prędkości: Dla sygnału PCIe4 / 16Gbps użyj trasowania dopasowanych par
- Kontrola mechaniczna: Zakres samoczynnego wyrównania 0.33 mm; unikaj nadmiernej siły złączenia
- SMT: Użyj standardowego profilu reflow bezołowiowego; projekt otworu stempla zgodnie z naszą rekomendacją footprintu PCB
- Skontaktuj się z naszym zespołem inżynierskim w celu uzyskania wsparcia w symulacji stosu lub walidacji połączenia
FAQ
P: Czy macie katalog? Czy możecie wysłać mi katalog, abym mógł sprawdzić wszystkie Wasze produkty?
O: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
P: Nie mogę znaleźć produktu w Waszym katalogu. Czy możecie wyprodukować ten produkt dla mnie? O: Nasz katalog zawiera większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji. Dla Twojej informacji, wykonanie zwykłej formy zajmie około 35-45 dni.
P: Czy możecie dostarczyć próbkę? Czy te próbki są darmowe?
O: Tak, dostarczamy 5-10 sztuk próbek złączy bezpłatnie do testów. Ale musisz zapłacić za koszty wysyłki
P: A co z czasem dostawy?
O: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni
P: Jak wysłać moje zamówienie?
O: W przypadku małych paczek, wyślij je za pośrednictwem Express, takich jak DHL, FedEx, UPS, TNT, EMS. Jest to usługa od drzwi do drzwi. W przypadku dużych paczek możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Będziemy odpowiedzialni za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6. P: Jakiego rodzaju płatności akceptujecie? Czy mogę zapłacić w RMB?
O: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać tę samą kwotę co na fakturze. I możesz zapłacić pieniądze w RMB. Nie ma problemu.
7. P: Jak wygląda kontrola jakości w Waszej firmie?
O: Ścisłe przestrzeganie ISO9001; IQC, OQC, IPQC i QA stanowią 10% naszego działu jakości. Test CCD jest stosowany do 99% zastosowań produktów naszej firmy.
P: Potrzebuję Waszej listy cen wszystkich Waszych produktów. Czy macie listę cen?
O: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele pozycji, niemożliwe jest umieszczenie wszystkich ich cen na liście, a ceny stale się zmieniają z powodu kosztów materiałów i ilości. A Ty możesz dać nam listę wszystkich potrzebnych pozycji; dokładnie sprawdzimy je jedna po drugiej i podamy specyfikację i listę cen
P: Czy możecie wykonać niestandardowe produkty i niestandardowe opakowania?
O: Tak. Wykonaliśmy wiele niestandardowych
produktów dla naszych klientów wcześniej (głównie wiązki przewodów). Jeśli chodzi o niestandardowe opakowania, nie ma problemu; możemy umieścić Twoje logo lub inne informacje na opakowaniu. Trzeba tylko zaznaczyć, że spowoduje to dodatkowe koszty.
P: Jakie certyfikaty posiadacie?
O: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
