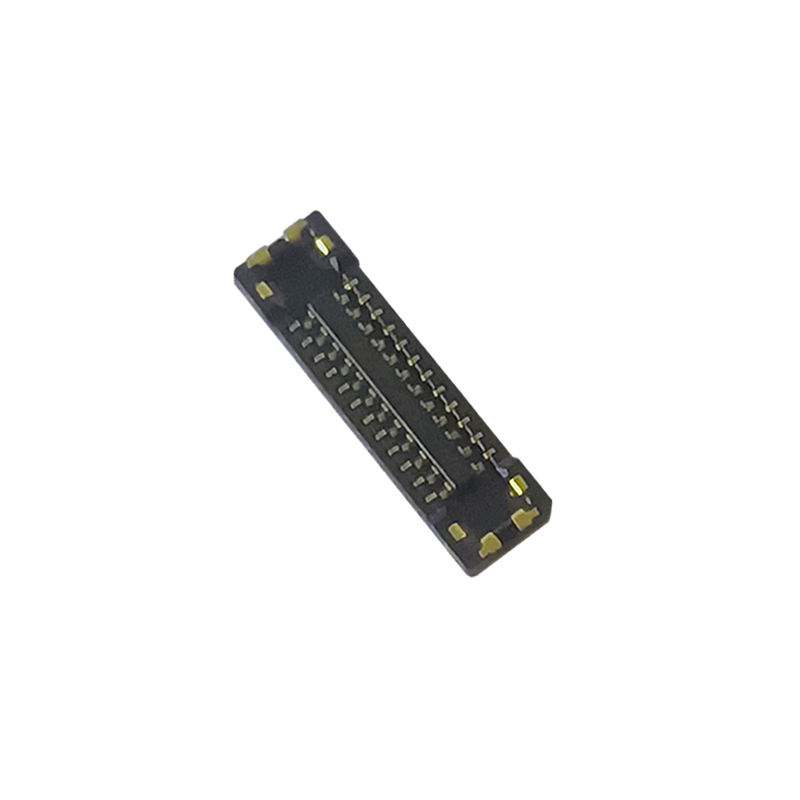

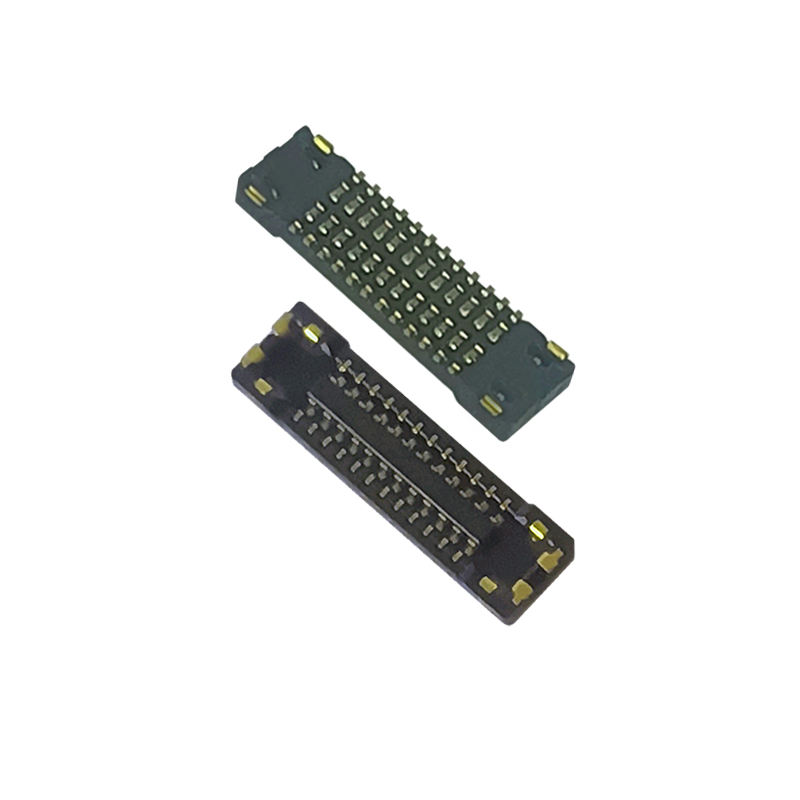

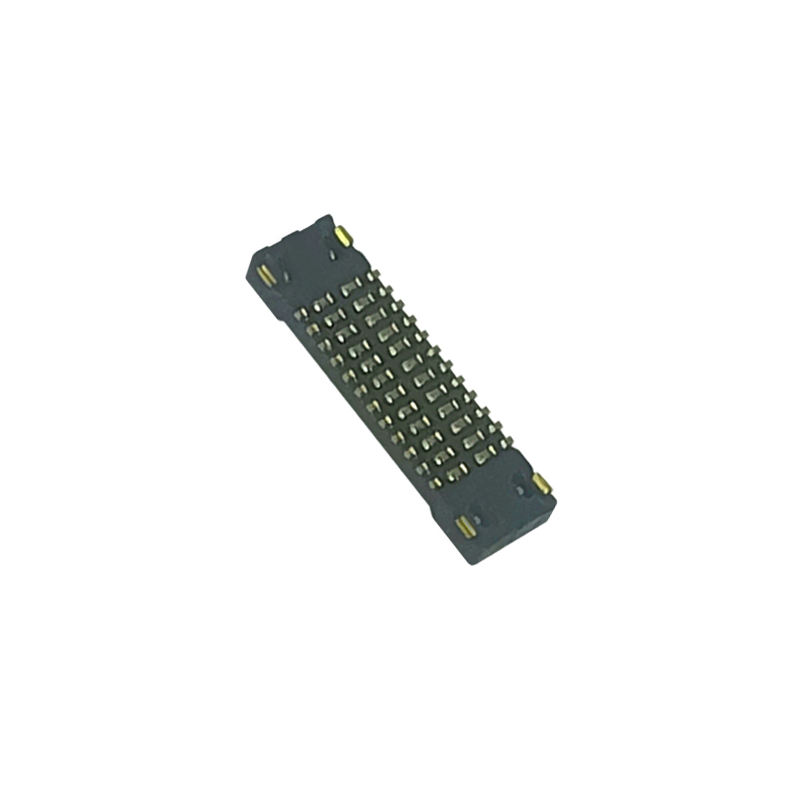

Złącze żeńskie BTB 24-pinowe o wąskim rastrze 0,35 mm WP27D-S024VA1-R15000, złącza mezonowe Board-to-Board, gniazdo kompatybilne
Najważniejsze cechy produktu
✅ Wyrównanie ślepe i samonastawne: ramka prowadząca zapobiegająca niewspółosiowości, pochłania przesunięcia montażowe, zapobiega uszkodzeniu pinów podczas ręcznego/automatycznego łączenia
✅ Wysoka integralność sygnału przy dużej prędkości, stabilna transmisja wysokiej częstotliwości dla kompaktowych wielowarstwowych stosów PCB
✅ Stała wysokość połączenia 0,7 mm, precyzyjna kontrola odstępu między płytkami PCB dla smukłych urządzeń
✅ Dwupunktowa konstrukcja styku, odporna na wibracje i wstrząsy, wyraźny sygnał kliknięcia potwierdzający pełne połączenie
✅ Opakowanie taśmy SMT na rolce, bezpośrednie pobieranie i umieszczanie na linii montażu automatycznego
Opis produktu
| Kategoria |
Element |
Specyfikacja |
| Wydajność elektryczna |
Rozstaw |
0,35 mm |
|
Liczba pinów |
24P (sygnał + zintegrowane styki zasilania) |
|
Napięcie znamionowe |
50V AC/DC |
|
Prąd znamionowy |
Styk sygnałowy: 0,3A; Styk zasilania: 3,0A |
|
Rezystancja styku |
Sygnał ≤ 70 mΩ; Zasilanie ≤ 20 mΩ (początkowa) |
|
Rezystancja izolacji |
≥ 1000 MΩ @ 250VDC |
|
Napięcie przebicia |
150V AC, 60s bez przebicia |
| Wydajność mechaniczna |
Wysokość połączenia |
0,7 mm |
|
Trwałość |
30 cykli łączenia |
|
Siła łączenia/rozłączania |
Kontrolowana niska siła wkładania, stabilna siła trzymania |
| Materiał i powłoka |
Materiał styku |
Stop miedzi |
|
Powłoka styku |
Pozłacana powierzchnia styku; bariera niklowa zapobiegająca podciąganiu lutu |
|
Izolator |
Tworzywo LCP wysokotemperaturowe, UL94V-0 |
| Środowisko |
Temperatura pracy |
-40°C ~ +85°C |
|
Zgodność |
RoHS, REACH |
| Przewodnik lutowania |
Typ montażu |
Montaż powierzchniowy SMT |
|
Profil reflow |
Szczyt 260°C maks., standardowy reflow SMT |
Odnośnik krzyżowy / Alternatywa
Bezpośrednio kompatybilna alternatywa dla JAE WP27D-S024VA1-R15000.
Ten sam układ, wysokość stosu, definicja pinów i wydajność elektryczna.
Bezpośredni zamiennik oryginalnej części JAE bez konieczności przeprojektowania układu PCB.
Służy również jako tańsza alternatywa dla markowych międzynarodowych marek BTB w zastosowaniach mezonowych o ultra-drobnych rastrach 0,35 mm.
Cecha produktu
- Wbudowana metalowa ramka prowadząca do ślepego łączenia i samonastawiania, toleruje drobne przesunięcia montażowe, zapobiega zginaniu pinów w produkcji masowej
- Dwupunktowa konstrukcja styku, utrzymuje stabilną rezystancję styku pod wpływem wibracji i wstrząsów
- Zintegrowane styki sygnałowe + zasilające, oszczędzają miejsce na PCB
- Niski profil 0,7 mm wysokości stosu, idealny do smukłych stosów urządzeń
- Pozłacana powłoka styku, doskonała wydajność antyoksydacyjna i wysokiej częstotliwości sygnału
- Konstrukcja wzmacniająca docisk, chroni izolator podczas łączenia
- Wyraźny dźwięk kliknięcia potwierdzający pełne połączenie, zmniejszający ryzyko niepełnego połączenia
Zalety produktu
- Przyjazna dla inżyniera zamiana: Ten sam układ co oryginalna część JAE, nie wymaga przeprojektowania PCB
- Lepsza stabilność dostaw: Krótki czas realizacji w porównaniu do długich cykli realizacji oryginalnych marek zagranicznych
- Gotowy do produkcji masowej: Ścisła kontrola współpłaszczyznowości, wysoka wydajność montażu SMT
- Optymalizacja kosztów: Konkurencyjne ceny bez poświęcania niezawodności wysokiej częstotliwości i mechanicznej
- Szybkie wsparcie inżynieryjne: Karta katalogowa, plik 3D STEP, układ PCB dostępne na żądanie
Zastosowanie
Urządzenia noszone,
smartwatche,
okulary AR/VR,
podmoduły smartfonów,
wewnętrzne moduły tabletów,
kompaktowe czujniki IoT,
przenośna elektronika medyczna,
małe moduły kamer,
moduły mini wyświetlaczy.
Opakowanie
Taśma i rolka (rolka): 15 000 szt./rolka. Taśma nośna wytłaczana.
W pełni kompatybilny z maszynami typu pick-and-place SMT i gotowy do bezpośredniego załadunku na linię produkcyjną.
Czas realizacji
- Próbki: 3 dni robocze
- Zamówienie hurtowe: 1 ~ 3 tygodnie
- MOQ: Do negocjacji
- Dostępne bezpłatne próbki; szybkie wydanie próbek do walidacji inżynieryjnej
Certyfikacja fabryczna i usługi niestandardowe
Certyfikaty: ISO9001, zgodność z RoHS, REACH.
- Polityka próbek: Dostępne bezpłatne próbki, szybkie wydanie próbek
- MOQ: Niskie MOQ dla standardowych części; dostępna niestandardowa liczba pinów/wysokość stosu na żądanie
- Personalizacja: Niestandardowe PIN-y, wysokość stosu, grubość powłoki, opcje ekranowania dla specjalnych wymagań projektu
- Pełne wsparcie inżynieryjne: Karta katalogowa, rysunek 2D/3D, układ PCB, raport z testów dostępne na żądanie
Przewodnik wyboru inżyniera
- Potwierdź wymaganą wysokość stosu po połączeniu: ten model jest ustalony na 0,7 mm. Skontaktuj się z nami, jeśli potrzebujesz innej wysokości stosu.
- Zweryfikuj układ PCB: sprawdź z dostarczonym przez nas układem przed zamrożeniem projektu.
- Oceń metodę łączenia: ta część obsługuje ślepe łączenie, zalecane do montażu automatycznego lub ręcznego z trudnościami w wyrównaniu.
- Projektowanie przy dużej prędkości: skontaktuj się z naszym zespołem ds. integralności sygnału, jeśli potrzebujesz danych testowych impedancji/strat wtrąceniowych.
- Najpierw próbka: zawsze przeprowadzaj walidację prototypu z bezpłatnymi próbkami przed produkcją masową.
FAQ
P: Czy macie katalog? Czy możecie wysłać mi katalog, abym mógł sprawdzić wszystkie Wasze produkty?
O: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
P: Nie mogę znaleźć produktu w Waszym katalogu. Czy możecie wyprodukować ten produkt dla mnie?O: Nasz katalog zawiera większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji. Dla Twojej informacji, wykonanie zwykłej formy zajmie około 35-45 dni.
P: Czy możecie dostarczyć próbkę? Czy te próbki są bezpłatne?
O: Tak, dostarczamy 5-10 sztuk bezpłatnych próbek złączy do testowania. Ale musisz zapłacić za koszty wysyłki.
P: A co z czasem dostawy?
O: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni.
P: Jak wysłać moje zamówienie?
O: W przypadku małych paczek, wyślij je ekspresowo, na przykład DHL, FedEx, UPS, TNT, EMS. Jest to usługa od drzwi do drzwi. W przypadku dużych paczek możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Będziemy odpowiedzialni za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6. P: Jakiego rodzaju płatności akceptujecie? Czy mogę zapłacić w RMB?
O: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać tę samą kwotę co na fakturze. I możesz zapłacić pieniądze w RMB. Nie ma problemu.
7. P: A co z kontrolą jakości Waszej firmy?
O: Ścisłe przestrzeganie ISO9001; IQC, OQC, IPQC i QA stanowią 10% naszego działu jakości. Test CCD jest stosowany do 99% zastosowań produktów naszej firmy.
P: Potrzebuję Waszej listy cen wszystkich Waszych produktów. Czy macie listę cen?
O: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele pozycji, niemożliwe jest umieszczenie wszystkich ich cen na liście, a ceny stale się zmieniają z powodu kosztów materiałów i ilości. Możesz podać nam listę wszystkich potrzebnych pozycji; dokładnie sprawdzimy je po kolei i podamy specyfikację i listę cen.
P: Czy możecie wykonać niestandardowe produkty i niestandardowe opakowania?
O: Tak. Wykonaliśmy wiele niestandardowych produktów dla naszych klientów wcześniej (głównie wiązki przewodów). Jeśli chodzi o niestandardowe opakowania, nie ma problemu; możemy umieścić Twoje logo lub inne informacje na opakowaniu. Należy tylko zaznaczyć, że spowoduje to dodatkowe koszty.
P: Jakie certyfikaty posiadacie?
O: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
