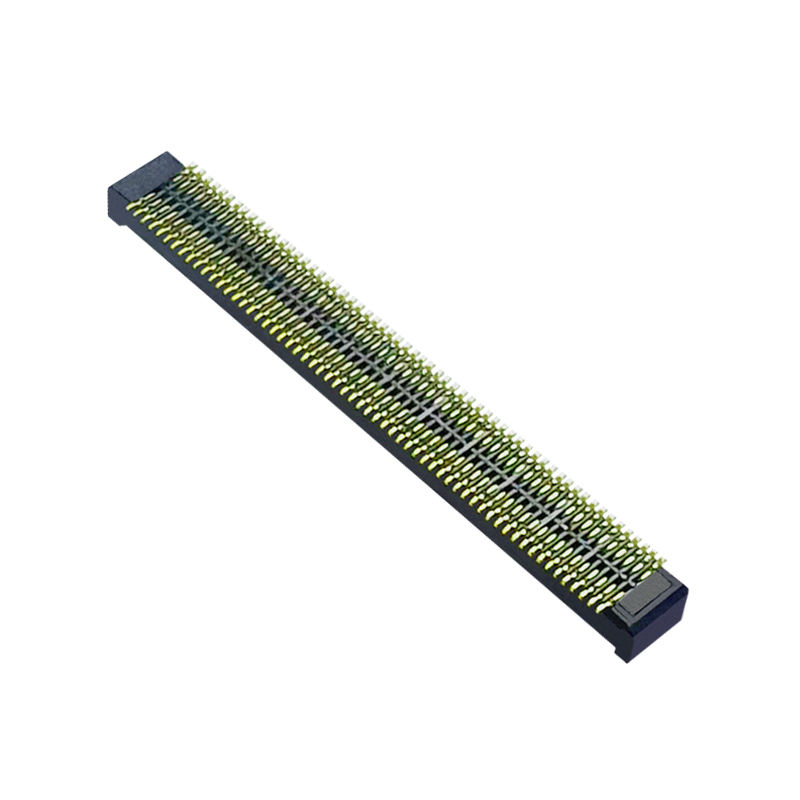

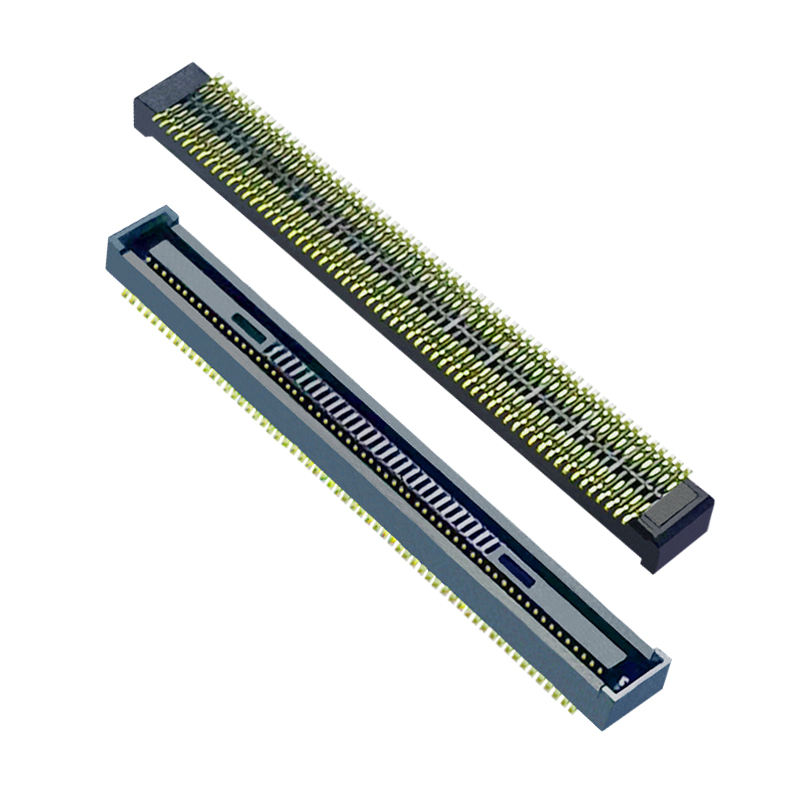

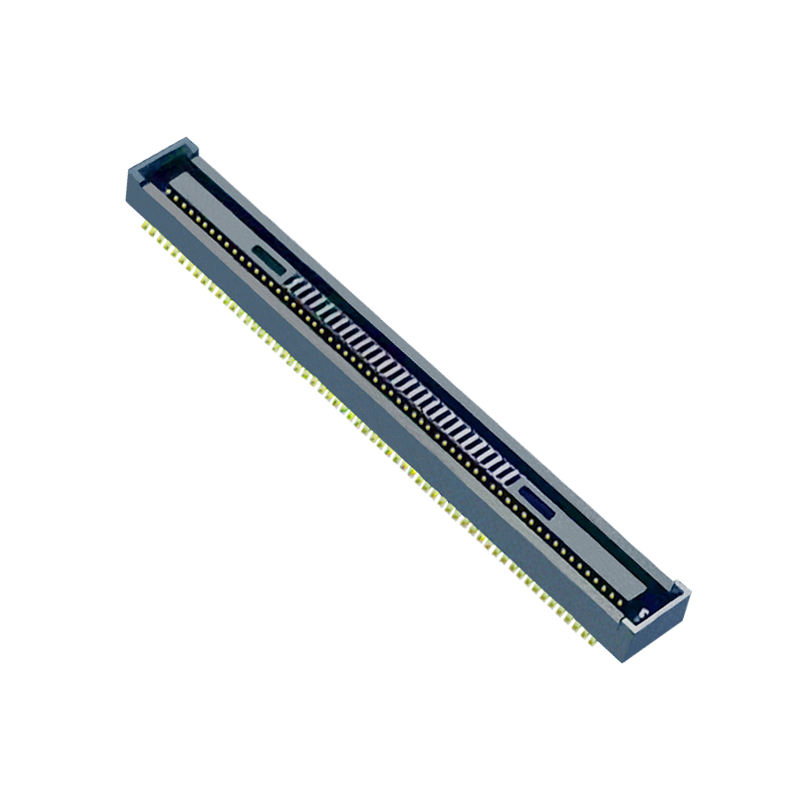

Kompatybilny z Hirose DF40TC (2.0) -120DS-0.4- złącze Board to Board serii DF40TC o rastrze 0,4 mm, żeńskie
Najważniejsze cechy produktu
✅ Wypustki prowadzące do ślepego łączenia i samoczynnego wyrównania, tolerancja przesunięcia XY ±0,33 mm, konstrukcja zapobiegająca nieprawidłowemu włożeniu, redukuje odpady produkcyjne
✅ Wysokowydajne sygnały, obsługa PCIe Gen4 / USB4 Gen2 do 16~20 Gb/s, stabilne dla szybkich par różnicowych
✅ Stała wysokość złącza 2,0 mm, precyzyjna kontrola odstępu między płytkami dla smukłych modułów
✅ 120-pinowa, wysokiej gęstości, rastr 0,4 mm SMT do montażu powierzchniowego, kompaktowa obudowa
✅ Opakowanie Tape & Reel, bezpośrednie pobieranie i umieszczanie dla linii montażowej SMT
Opis produktu
| Kategoria |
Produkt |
Specyfikacja |
| Elektryczne |
Prąd znamionowy |
0,3 A na styk |
|
Napięcie znamionowe |
30 V AC/DC |
|
Rezystancja styku |
Maks. 90 mΩ |
|
Rezystancja izolacji |
Min. 50 MΩ @100 V DC |
|
Napięcie przebicia |
100 V AC, 1 min, bez przebicia |
| Mechaniczne |
Raster |
0,4 mm |
|
Liczba pinów |
120P |
|
Wysokość złącza |
2,0 mm |
|
Cykle łączenia |
≥10 cykli |
|
Zakres samoczynnego wyrównania |
±0,33 mm w kierunku X/Y |
| Materiał i powłoka |
Obudowa |
LCP wysokotemperaturowe, czarne |
|
Materiał styku |
Mosiądz fosforowy |
|
Powłoka styku |
Złocenie na powierzchni styku, bariera niklowa |
| Środowisko |
Temperatura pracy |
-55℃ ~ +125℃ |
|
Zgodność |
Zgodność z RoHS, REACH SVHC |
| Instrukcja lutowania |
Typ montażu |
Lutowanie reflow SMT |
|
Profil reflow |
Zgodny ze standardową bezołowiową krzywą reflow SMT; konstrukcja zapobiegająca podciąganiu cyny |
Odnośnik krzyżowy / Alternatywa
Bezpośredni zamiennik kompatybilny zserią gniazd Hirose DF40TC(2.0)-120DS-0.4. Pinout, footprint, wysokość złącza i interfejs połączenia w pełni dopasowane. Alternatywne porównanie: Porównaj z seriami Molex, Amphenol 0,4 mm high-speed BTB w celu kwalifikacji drugiego źródła.Uwaga: Nasz produkt jest równoważny pod względem kształtu, dopasowania i funkcji, idealny do obniżenia kosztów BOM i zmniejszenia ryzyka dostaw.
Cecha produktu
Wbudowane żeberka prowadzące do ślepego łączenia i samoczynnego wyrównania, solidna ochrona przed uszkodzeniem podczas ręcznego/automatycznego montażu
- Konstrukcja zapobiegająca podciąganiu cyny zapobiega kapilarnemu podciąganiu cyny do obszaru styku podczas reflow
- Konstrukcja żeber amortyzujących pochłania wibracje i naprężenia podczas łączenia, utrzymuje stabilną rezystancję styku
- Obudowa LCP wysokotemperaturowa wytrzymuje bezołowiowe lutowanie reflow, nadaje się do pracy w wysokich temperaturach
- Zoptymalizowana geometria sprężyny styku, stabilna integralność sygnału wysokiej prędkości, niski przesłuch
- 120 pinów o wysokiej gęstości, oszczędność miejsca na PCB dla kompaktowej elektroniki
- Zalety produktu
Alternatywa drugiego źródła dla Hirose, krótszy czas realizacji i lepsza elastyczność MOQ w porównaniu do oryginalnej marki
100% ciągłości i kontrola wizualna przed wysyłką, niski wskaźnik awaryjności
Struktura styku dostrojona do wysokich prędkości, potwierdzona integralność sygnału dla szybkich sygnałów różnicowych
Solidna konstrukcja zapobiegająca błędom obniża wskaźnik odrzutów montażowych w masowej produkcji
Dostępne niestandardowe liczby pinów/wysokości złącza, wsparcie weryfikacji próbek przed projektem
Pełne wsparcie dokumentacyjne: Karta katalogowa, plik 3D STEP, rysunek footprintu PCB, raport z testów
Zastosowanie
Kamery przemysłowe,
LiDAR,
radar milimetrowy,
moduły endoskopów medycznych,
przenośny sprzęt testowy wysokiej prędkości,
moduły AI edge computing,
płyty główne notebooków i smukłe systemy wbudowane,
moduły wyświetlaczy,
moduły komunikacji 5G małe moduły.
Opakowanie
Taśma i krążek (Reel). Standardowe opakowanie na krążku, kompatybilne z automatyczną maszyną pick-and-place SMT, bezpośrednio do uruchomienia na linii produkcyjnej.
Czas realizacji
Próbki: 3 dni robocze
- Zamówienie hurtowe: 1-3 tygodnie
- MOQ: Do negocjacji
- Dostępne darmowe próbki; szybkie wsparcie w dostarczaniu próbek
- Certyfikacja fabryczna i usługi niestandardowe
Certyfikaty: ISO9001, zgodność z RoHS, REACH.
Polityka próbek: Dostępne darmowe próbki, szybkie dostarczanie próbek
- MOQ: Niskie MOQ dla standardowych części; niestandardowa liczba pinów/wysokość złącza dostępna na życzenie
- Personalizacja: Niestandardowe PIN, wysokość złącza, grubość powłoki, opcje ekranowania dla specjalnych wymagań projektu
- Pełne wsparcie inżynieryjne: Karta katalogowa, rysunek 2D/3D, footprint PCB, raport z testów dostępne na życzenie
- Przewodnik wyboru inżyniera
Najpierw potwierdź wymaganą wysokość złącza, liczbę pinów i wymagania dotyczące prędkości sygnału
- Zweryfikuj footprint PCB i parę złącza męskiego przed zatwierdzeniem układu
- Dla aplikacji PCIe / USB4 o wysokiej prędkości, poproś o raport z testów SI do symulacji
- Dla aplikacji narażonych na wibracje / trudne warunki, poproś o dane z testów niezawodności wibracyjnej i cykli termicznych
- Zamów darmowe próbki do walidacji prototypu przed masową wymianą BOM
