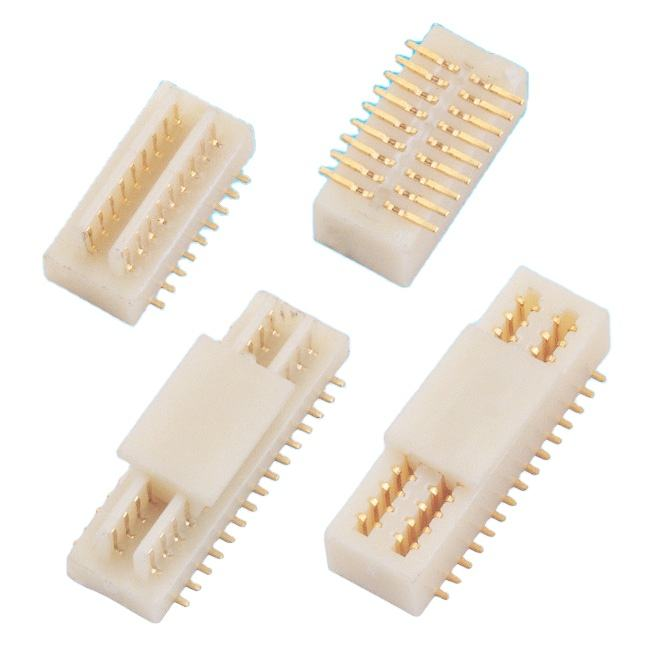

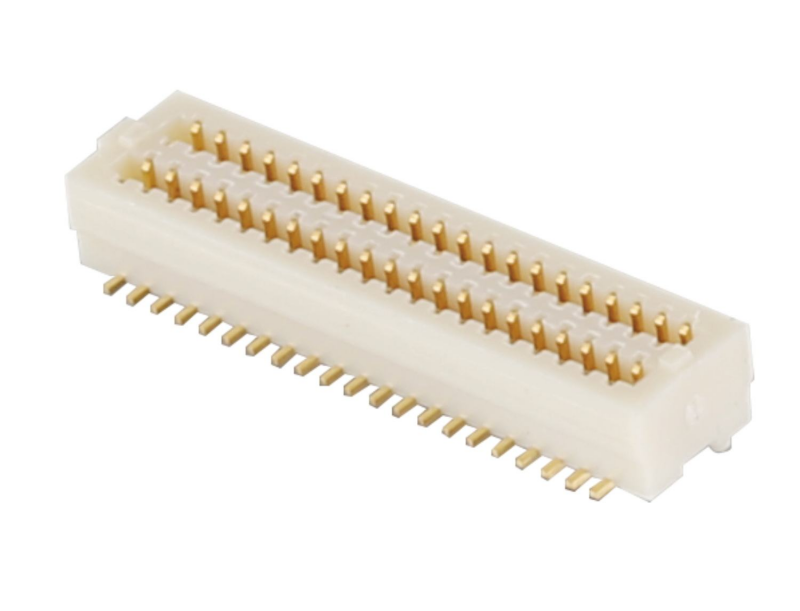

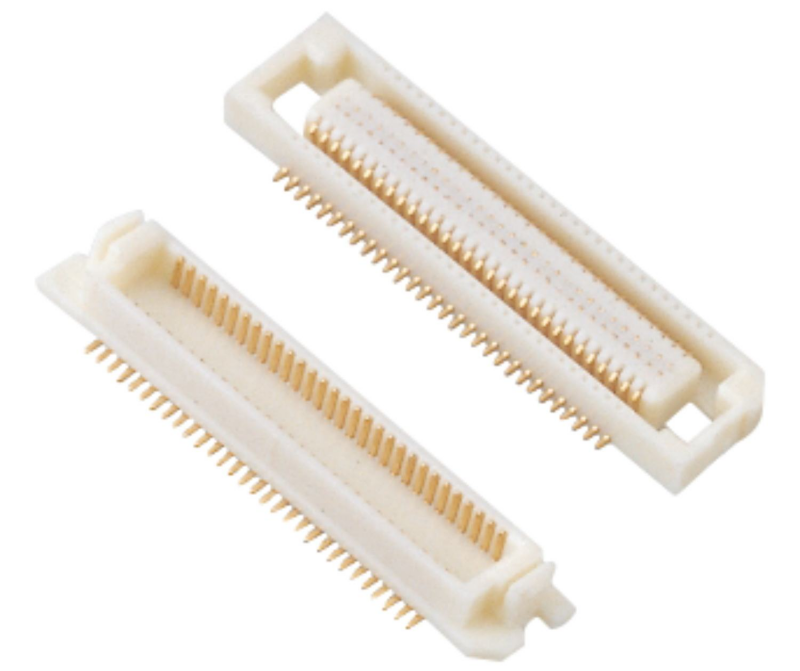

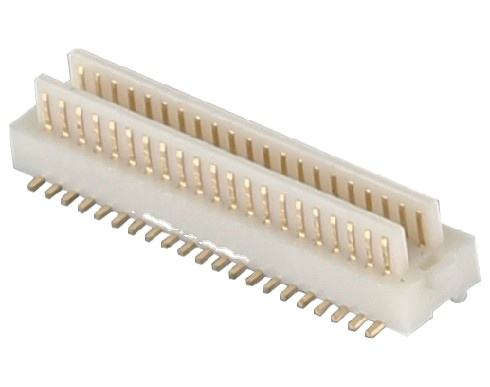

0.5mm Pitch Male Board-to-Board Connector, podwójny kontakt, wielokrotna wysokość typu długiego
Najważniejsze informacje o produkcie
✅ Ślepe zestawianie i samowystosowanie: Wbudowany szef przewodnik dla tolerancji pozycyjnej, absorbuje drobne przesunięcia montażu; klucz anty-odwrotny zapobiega niewłaściwej orientacji i uszkodzeniu szpilki
✅ Struktura podwójnego kontaktu: podwójne wiązki kontaktowe dla nadmiernego kontaktu, stabilny niski opór kontaktowy, silniejsza odporność na drgania
✅ Wielokrotne opcje wysokości zestawienia: dostępne warianty wysokości układania na długi typ dla elastycznej konstrukcji układania na układzie PCB
✅ Integralność sygnału wysokiej prędkości: zoptymalizowana kontrola impedancji, obsługa szybkiej transmisji sygnału różnicowego dla kompaktowych modułów o wysokiej gęstości
Opis produktu
| Kategoria |
Pozycja |
Specyfikacja |
| Wydajność elektryczna |
Głupota |
00,5 mm |
|
Obecny rating |
0.5 A na kontakt |
|
Poziom napięcia |
60 V prądu stałego |
|
Odporność kontaktowa |
≤ 30 mΩ |
|
Odporność na izolację |
≥ 500 MΩ @ DC 500V |
|
Dielektryczne napięcie odporne |
AC 250V, bez awarii |
| Wydajność mechaniczna |
Cykl rozmnażania |
Minimum 500 cykli |
|
Zakres temperatury pracy |
-40°C ~ +85°C |
|
Wysokość pary |
Wielokrotne wysokości układania na długi typ opcjonalne |
| Materiał i pokrycie |
Materiał kontaktowy |
Fosfor Brąz |
|
Powierzchnia kontaktowa |
Złote na powierzchni parającej, podłoga niklowa; cyna na ogonie lutowym |
|
Materiały mieszkaniowe |
LCP, UL94V-0 opóźniacz plamy |
| Środowiskowe |
RoHS i REACH |
Zgodność z RoHS 2.0, dostępność REACH |
| Przewodnik do lutowania |
Rodzaj montażu |
Nawigacja powierzchniowa SMD |
|
Profil odpływu |
Szczyt 260°C maksymalnie, czas trwania 30 s; zgodny z ponownym przepływem bez Pb |
Odniesienia krzyżowe / Alternatywa
Alternatywa bezpośrednia do Molex, JAE, Hirose, TE 0,5 mm wysokości długiej głowicy typu BTB dla mężczyzn z podwójnym kontaktem.
- Ten sam odcisk i przypisanie szpilki; nie ma potrzeby przepracowania dużych układów PCB
- Optymalizacja kosztów przy zachowaniu równoważnej wydajności mechanicznej i wysokiej prędkości
- Niestandardowa liczba szpilów / wysokość układania może dopasować się do istniejącego zagranicznego numeru części
Cechy produktu
- Projekt wiązki podwójnego kontaktu: redundantny punkt kontaktu, mniejsze ryzyko przerywanych połączeń pod wpływem wstrząsu i wibracji
- Przewodnik samopowtarzalny + klucz anty-dummy: obsługuje ślepe parzenie, eliminuje uszkodzenia odwrotnego wstawiania
- Portfel wielopłaszczyznowy typu długiego typu: elastyczne rozstawienia między płytami PCB na podłodze dla zespołów ułożonych
- Obudowa LCP o wysokiej temperaturze: stabilne wymiary podczas powrotnego przepływu SMT, brak deformacji obudowy
- Optymalizowana geometria końcowa: stała impedancja dla szybkiej transmisji sygnału
- Projektowanie podkładek SMD do zautomatyzowanego montażu płyt PCB
Zalety produktu
- Zgromadzenie przyjazne: Tolerancja ślepego sparowania zmniejsza wysiłek manualnego wyrównania, niższy współczynnik odrzucenia zespołu
- Wysoka niezawodność: Podwójny kontakt zapewnia stabilną łączność dla urządzeń o długim cyklu życia
- Elastyczność projektowania: Szeroki zakres opcji długości, obsługuje konstrukcję modułowego układu PCB
- Zalety kosztowe: BTB zastępuje się importem w trybie pin-to-pin, skraca czas realizacji i obniża koszty BOM
- Gotowy do szybkiego ruchu.: Ustawiona struktura kontaktowa zachowuje integralność sygnału dla linii różnicowych dużych prędkości
- Pełna kompatybilność SMT: opakowania taśmowe gotowe do automatycznej maszyny do zbierania i umieszczania
Zastosowanie
Moduły sterowania przemysłowego,
urządzenia przenośne medyczne,
inteligentny wyświetlacz,
brama IoT,
płyta pomocnicza serwera,
podkładki nadajnika optycznego,
przenośne urządzenia badawcze,
elektronika wnętrz samochodowych,
Zestawione podwoje PCB.
Opakowanie
Standardowe opakowanie z rolkami, kompatybilne z automatyczną maszyną do zbierania i umieszczania SMT, bezpośrednio na linii produkcyjnej.
Czas realizacji
- Próbki: 3 dni robocze
- Zamówienie hurtowe: 1-3 tygodnie
- MOQ: Negocjowalne
- Dostępne bezpłatne próbki; wsparcie szybkiego uwalniania próbek
Certyfikacja fabryczna i obsługa na zamówienie
Certyfikaty: ISO9001, ISO14001, RoHS, REACH
- MOQ: Elastyczna MOQ dla produktów standardowych
- Polityka dotycząca próbek: Wsparcie bezpłatnych próbek / szybkie uwalnianie próbek do testu inżynieryjnego
- Dostosowanie: Dostosowana wysokość, grubość pokrycia, PIN, kolor obudowy i oznakowanie dostępne.
Wytyczne dotyczące wyboru inżynierów
- Najpierw potwierdź wymaganą wysokość układania; jest to kluczowy parametr dla serii długiego typu
- Wymóg liczby szpilów i prędkości sygnału: wybierz złoto dla zastosowań o dużej prędkości/wysokich wibracjach
- Zweryfikowanie przejścia na stosy PCB w celu zachowania tolerancji przesunięcia ślepego sparowania
- W przypadku zastosowań o dużym natężeniu drgań zaleca się wersję podwójnego kontaktu w porównaniu z pojedynczym BTB
- Pobierz nasz arkusz danych i plik 3D STEP do symulacji śladu PCB przed układem
- Zwróć się o bezpłatną próbkę do walidacji parzenia i integralności sygnału
Częste pytania
P: Czy masz katalog? Czy możesz wysłać mi katalog, aby sprawdzić wszystkie swoje produkty?
A: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby uzyskać katalog.
P: Nie mogę znaleźć produktu w waszym katalogu.Możesz zrobić ten produkt dla mnie?
A: W naszym katalogu znajduje się większość naszych produktów, ale nie wszystkie. Po prostu powiedz nam, jaki produkt potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji.Dla twojej referencji., wykonanie zwykłej formy zajmie około 35-45 dni.
P: Czy możecie dostarczyć próbkę?
O: Tak, dostarczamy 5-10 sztuk bezpłatnych próbek łączników do testowania.
P: A czas dostawy?
A: Towary z zapasów są dostarczane w ciągu 1 dnia; towary dostosowane są dostarczane w ciągu 5-7 dni
P: Jak wysłać zamówienie?
A: W przypadku małych paczek, wysyłaj je ekspresowo, takie jak DHL, FedEx, UPS, TNT, EMS. To usługa od drzwi do drzwi. W przypadku dużych paczek, możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych.Będziemy odpowiedzialni za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6P: Jakiego rodzaju płatność akceptujesz? Czy mogę zapłacić w RMB?
Odpowiedź: Akceptujemy T/T ((Transfer bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać taką samą kwotę jak faktura. I możesz zapłacić w RMB. Bez problemu.
7P: Co powiesz na kontrolę jakości w Twojej firmie?
A: Ściśle przestrzegać normy ISO9001; IQC, OQC, IPQC i QA zajmują 10% naszego działu jakości.
P: Potrzebuję listy cen wszystkich pańskich produktów.
A: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele produktów, niemożliwe jest, aby wszystkie ich ceny na liście,i ceny zawsze się zmieniają z powodu kosztów materiału i ilości. I możesz dać nam listę wszystkich elementów, których potrzebujesz; będziemy dokładnie potwierdzić jeden po drugim i dać ci specyfikację i cenę
P: Czy możecie robić produkty i opakowania na zamówienie?
A: Tak. Zrobiliśmy wiele niestandardowych
Jeśli chodzi o spakowanie na zamówienie, nie ma problemu; możemy umieścić swoje logo lub inne informacje na opakowaniu.Muszę tylko zauważyć, że to spowoduje dodatkowe koszty..
P: Jakie masz certyfikaty?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
