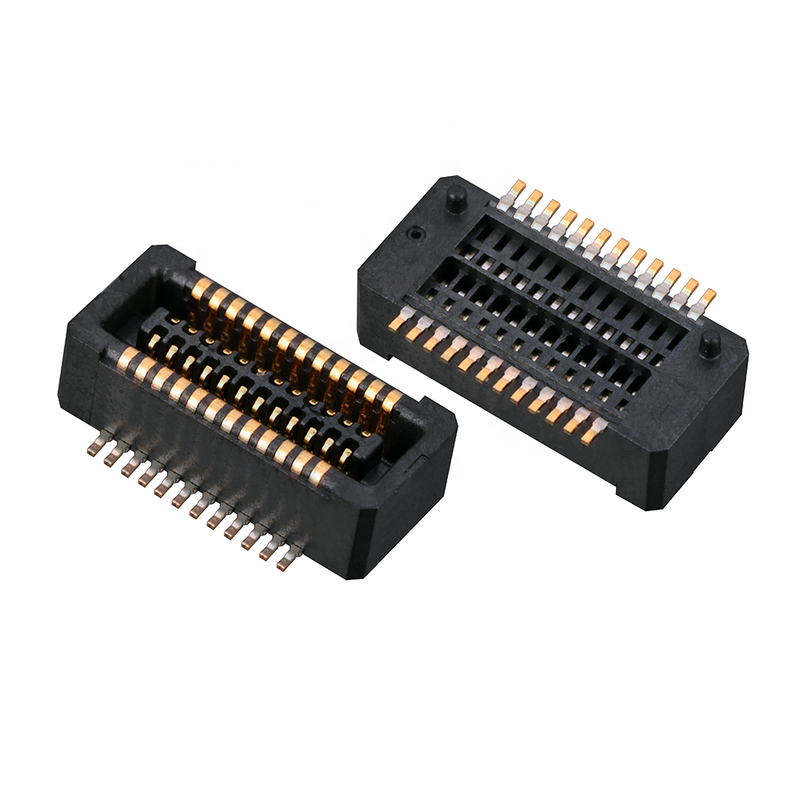

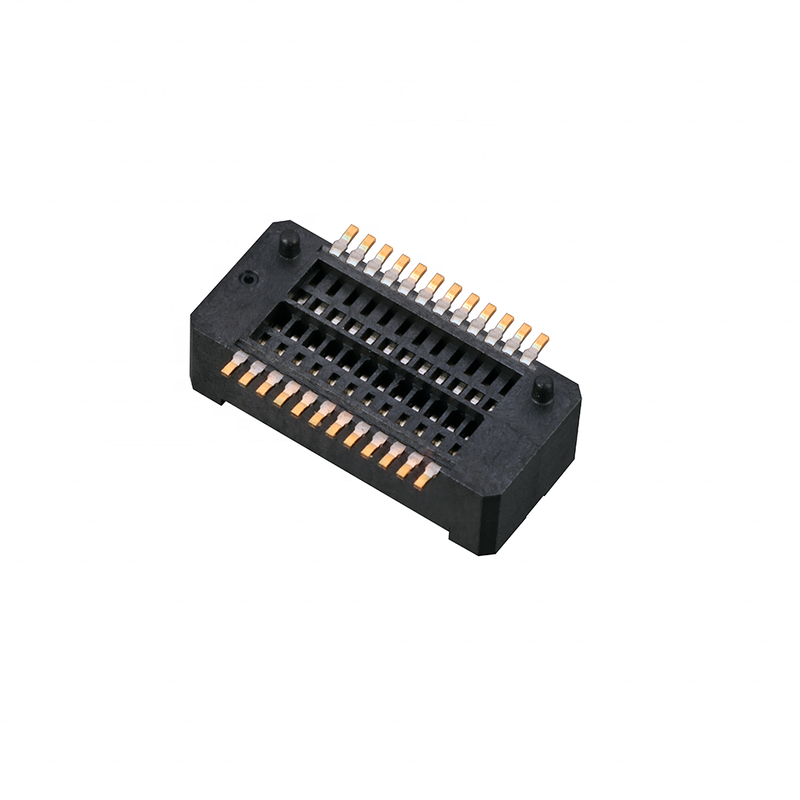

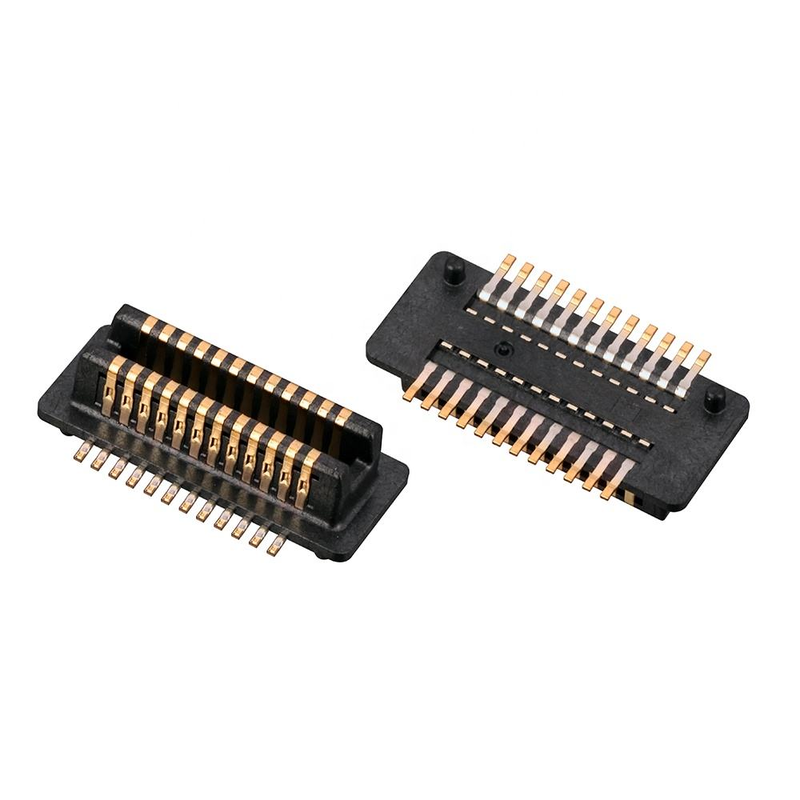

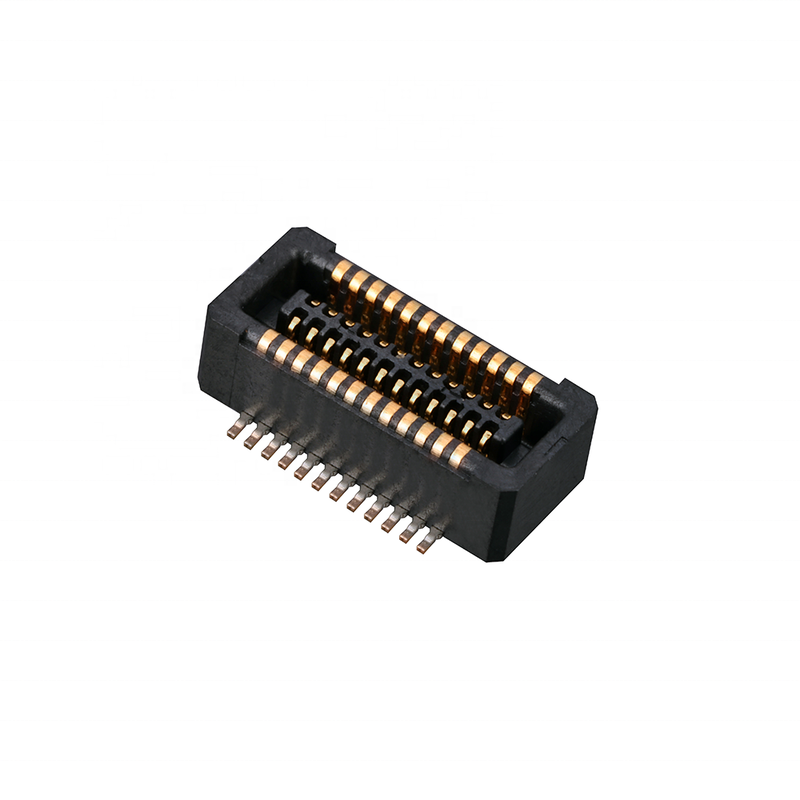

Połączenie płytko-płytkowe typu BTB o cienkiej odległości 0,4 mm, o długości 30 pinów
Wbudowana tolerancja ślepego sparowania i samopowstawiania, wysokiej szybkości integralność sygnału, stała wysokość stosu. zoptymalizowane dla modułów IoT, inteligentnych domów, telewizorów, NB i GPS kompaktowych układów PCB.Opakowania SMT do automatycznego wybierania i umieszczania
Najważniejsze informacje o produkcie
- Ślepe parzenie / samowyłonienie i anty-niewłaściwe włączenie: Wbudowana struktura żebra przewodnika pochłania tolerancję przesunięcia zestawu, zapobiega uszkodzeniu szpilki podczas ręcznego/automatycznego sparowania; anty-zaciśnięcie zapobiega odwrotnemu wprowadzeniu.
- Wydajność transmisji dużych prędkości: Zoptymalizowana geometria kontaktu dla stabilnej integralności sygnału o wysokiej prędkości, obsługuje sygnały o wysokiej częstotliwości dla modułów IoT, NB i GPS.
- Kontrolowana wysokość pary: Stała wysokość stosu utrzymuje stałą lukę PCB, upraszcza mechaniczną konstrukcję obudowy i walidację niezawodności drgań.
Opis produktu
| Kategoria |
Pozycja |
Parametry |
| Wydajność elektryczna |
Głupota |
00,4 mm |
|
Liczba pinów |
30-pin, głowica męska |
|
Prąd nominalny |
0.3A na kontakt |
|
Napęd nominalny |
50 V prądu stałego |
|
Maksymalna odporność na kontakt |
≤ 20 mΩ |
|
Min Odporność izolacyjna |
≥ 1000 MΩ |
|
Wytrzymałość na napięcie |
250V AC / 60s |
| Wydajność mechaniczna |
Cykl rozmnażania |
≥ 500 razy |
|
Wysokość pary |
Stała wysokość stosu |
|
Wprowadzenie / wycofanie |
Siła równoważona do automatycznego montażu |
|
Tolerancja |
Tolerancja odchylenia do samopowtarzania dla ślepego sparowania |
| Materiał i pokrycie |
Materiał kontaktowy |
Fosfor Brąz |
|
Powierzchnia kontaktowa |
Selektywne złoto nad barierą niklową |
|
Materiały mieszkaniowe |
Odpowiadające za stosowanie w odniesieniu do produktów objętych niniejszym rozporządzeniem |
| Wskazówka dotycząca środowiska i lutownictwa |
Temperatura pracy |
-40°C ~ +85°C |
|
Rodzaj lutownicy |
SMT Lutowanie powracające |
|
Temperatura szczytowa odpływu |
260°C maksymalnie, utrzymanie ≤10s |
|
Zgodność |
RoHS, REACH |
Odniesienia krzyżowe / Alternatywa
Alternatywa dla głównych łączników męskich BTB o rozmiarze 0,4 mm 30-pin z serii Molex, JAE, HRS / Hirose, TE.
- Korzyść: bezpośrednia wymiana bez przeprojektowania układu PCB; krótszy czas realizacji i niższe koszty w porównaniu z importem części.
- Uwaga: Prosimy podać docelowy numer części OEM w celu dokładnej weryfikacji wysokości wyciągu/stosu przed zamrożeniem projektu.
Cechy produktu
- Cienkie 0,4 mm rozmiar, 30Pin męski uchwyt do płyty dla kompaktowego układu układany PCB
- Samoregulacja ślepy przewodnik parzenia, zmniejsza stopień odrzucenia montażu
- Podwójna konstrukcja kontaktowa dla stabilnego oporu kontaktowego w warunkach drgań
- Układ podkładki SMT zoptymalizowany dla dyszy pick & place
- Projektowanie obudowy przeciwpyłowej, odpowiednia do IoT w środowisku wewnętrznym i przemysłowym
- Stała wysokość zestawu, łatwe obliczenia mechaniczne
Zalety produktu
- Przystosowany do montażu: Tolerancja samowyporządkowania kompensuje nieprawidłowe ustawienie układów PCB, zmniejsza awarie montażu.
- Stabilny sygnał: Ustawiona struktura kontaktowa zapewnia wysoką jakość sygnału dla modułów radiowych NB/GPS/IoT.
- Gotowe do produkcji: opakowanie taśmowe, bezpośrednio kompatybilne z liniami automatycznymi SMT.
- Zalety kosztów i czasu realizacji: Produkcja krajowa, brak długich czasów realizacji za granicą.
- Wsparcie projektowe: arkusz danych, rysunek 2D, 3D STEP dostępny dla zespołu sprzętowego.
Zastosowanie
- Moduły bezprzewodowe IoT
- Inteligentny domowy sterownik i płyta czujników
- Połączenie podplaty wyświetlacza telewizora
- NB-IoT / Moduły łączności komórkowej
- Moduły pozycjonowania GPS
- Kompaktowe urządzenia konsumenckie i przenośne wbudowane układanki PCB
Opakowanie
Standardowe opakowanie z rolkami, kompatybilne z automatyczną maszyną do zbierania i umieszczania SMT, bezpośrednio na linii produkcyjnej.
Czas realizacji
- Próbki: 3 dni robocze
- Zamówienie hurtowe: 1-3 tygodnie
- MOQ: Negocjowalne
- Dostępne bezpłatne próbki; wsparcie szybkiego uwalniania próbek
Certyfikacja fabryczna i obsługa na zamówienie
Certyfikaty: ISO9001, ISO14001, RoHS, REACH
- MOQ: Elastyczna MOQ dla produktów standardowych
- Polityka dotycząca próbek: Wsparcie bezpłatnych próbek / szybkie uwalnianie próbek do testu inżynieryjnego
- Dostosowanie: Dostosowana wysokość, grubość pokrycia, PIN, kolor obudowy i oznakowanie dostępne.
Wytyczne dotyczące wyboru inżynierów
- Potwierdź wysokość stosu, liczbę szpilków i parę płci płciowej przed zablokowaniem śladu.
- Zweryfikuj wymagania dotyczące pasma sygnału dla szybkich tras NB/GPS.
- Sprawdź grubość płytek PCB, wolność obudowy i wymagania dotyczące badania drgań.
- Proszę o darmowe próbki do montażu prototypu, testu parzenia i walidacji integralności sygnału.
- Skontaktuj się z naszym inżynierem sprzętowym, aby sprawdzić pliki 3D, arkusze danych i części.
Częste pytania
P: Czy masz katalog? Czy możesz wysłać mi katalog, aby sprawdzić wszystkie swoje produkty?
A: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby uzyskać katalog.
P: Nie mogę znaleźć produktu w waszym katalogu.Możesz zrobić ten produkt dla mnie?
A: W naszym katalogu znajduje się większość naszych produktów, ale nie wszystkie. Po prostu powiedz nam, jaki produkt potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji.Dla twojej referencji., wykonanie zwykłej formy zajmie około 35-45 dni.
P: Czy możecie dostarczyć próbkę?
O: Tak, dostarczamy 5-10 sztuk bezpłatnych próbek łączników do testowania.
P: A czas dostawy?
A: Towary z zapasów są dostarczane w ciągu 1 dnia; towary dostosowane są dostarczane w ciągu 5-7 dni
P: Jak wysłać zamówienie?
A: W przypadku małych paczek, wysyłaj je ekspresowo, takie jak DHL, FedEx, UPS, TNT, EMS. To usługa od drzwi do drzwi. W przypadku dużych paczek, możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych.Będziemy odpowiedzialni za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6P: Jakiego rodzaju płatność akceptujesz? Czy mogę zapłacić w RMB?
Odpowiedź: Akceptujemy T/T ((Transfer bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać taką samą kwotę jak faktura. I możesz zapłacić w RMB. Bez problemu.
7P: Co powiesz na kontrolę jakości w Twojej firmie?
A: Ściśle przestrzegać normy ISO9001; IQC, OQC, IPQC i QA zajmują 10% naszego działu jakości.
P: Potrzebuję listy cen wszystkich pańskich produktów.
A: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele produktów, niemożliwe jest, aby wszystkie ich ceny na liście,i ceny zawsze się zmieniają z powodu kosztów materiału i ilości. I możesz dać nam listę wszystkich elementów, których potrzebujesz; będziemy dokładnie potwierdzić jeden po drugim i dać ci specyfikację i cenę
P: Czy możecie robić produkty i opakowania na zamówienie?
A: Tak. Zrobiliśmy wiele niestandardowych
Jeśli chodzi o spakowanie na zamówienie, nie ma problemu; możemy umieścić swoje logo lub inne informacje na opakowaniu.Muszę tylko zauważyć, że to spowoduje dodatkowe koszty..
P: Jakie masz certyfikaty?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
