0.5mm Pitch FFC Connector Front Flip z zamykającą klamrą 30 40 68P Flip Cover Down Connection H2.5 Czarny do zastosowań PCB

0.5mm Pitch FFC Connector Front Flip z zamykającą klamrą 30 40 68P Flip Cover Down Connection H2.5 Czarny do zastosowań PCB

Miejsce pochodzenia:

Guangdong, Chiny

Nazwa handlowa:

XTKCONN

Orzecznictwo:

CE,SGS,ROHS,ISO9001

Numer modelu:

FPC**-T1T1-00**-C

Skontaktuj się z nami
Poproś o wycenę
Szczegóły produktu
Tworzywo:
LCP
Materiał terminala:
Brąz fosforowy, złocenie
Typ:
Złącze FFC i FPC
Aplikacja:
PCB
Pakiet:
Opakowanie rolkowe
Zdjęcie:
0,5 mm
Warunki płatności i wysyłki
Minimalne zamówienie
10szt
Cena
Negotiable price
Szczegóły pakowania
opakowanie próżniowe, pudełka w kartonie
Czas dostawy
5-7 dni
Zasady płatności
Akredytywa, T/T, Payyal
Możliwość Supply
4KK szt
Opis produktu

Złącze FFC z przednim klipsem blokującym o skoku 0,5 mm

30P / 40P / 68P | Połączenie z klapką w dół | H2,5 | Czarny


Kluczowe cechy produktu

1. Niezawodny mechanizm blokujący ZIF / Non-ZIF
Przednia konstrukcja blokująca z klapką pewnie zaciska kabel FFC. Zapobiega luzowaniu się kabla i utracie sygnału podczas ciągłych wibracji; dostępny raport z testu antywibracyjnego. Rozwiązuje powszechny problem awarii tanich złączy FFC z klapką.
2. Niska wysokość profilu 2,5 mm
Kompaktowa wysokość montażu 2,5 mm, oszczędza pionową przestrzeń PCB dla smukłych urządzeń.
3. Skok 0,5 mm, klapka z połączeniem w dół
Typ z przednią klapką w dół, łatwe wkładanie FFC, nie wymaga dodatkowej przestrzeni na zginanie.
4. Czarna obudowa, wiele opcji pinów: 30P, 40P, 68P
Gotowe standardowe ilości pinów do szybkiego wyboru.



Tabela specyfikacji technicznych

Kategoria Element Specyfikacja
Wydajność elektryczna Skok 0,5 mm

Prąd znamionowy 0,5 A na styk

Napięcie znamionowe 50 V AC/DC

Rezystancja izolacji ≥1000 MΩ

Rezystancja styku ≤30 mΩ

Napięcie przebicia 250 V AC przez 1 min
Wydajność mechaniczna Wysokość montażu 2,5 mm

Struktura Przednia klapka, połączenie w dół, zatrzask blokujący

Trwałość (cykle złączeń) ≥20 cykli

Test wibracyjny Zgodny ze standardem wibracji motoryzacyjnych; dostępny raport z testu
Materiał i powłoka Obudowa Czarny LCP, trudnopalny UL94V-0

Styk Mosiądz fosforowy

Powłoka styku Pozłacana powierzchnia styku; cynowana końcówka lutownicza
Środowisko Temperatura pracy -40°C ~ +85°C

Temperatura przechowywania -20°C ~ +60°C
Przewodnik lutowania Metoda lutowania Lutowanie rozpływowe SMT

Maksymalna temperatura rozpływu Maks. 260°C (w ciągu 10 s)

Krzyżowe odniesienie i zamiennik

Bezpośredni zamiennik dla popularnych na świecie złączy FFC z przednią klapką w dół o skoku 0,5 mm od znanych światowych marek. Kompatybilne przypisanie pinów, footprint i wymiary mechaniczne. Zmniejsz koszty zakupu BOM bez przeprojektowywania układu PCB.

Uwaga: Przed masową produkcją należy zweryfikować wymiary i wymagania dotyczące wibracji dla niestandardowych projektów motoryzacyjnych.

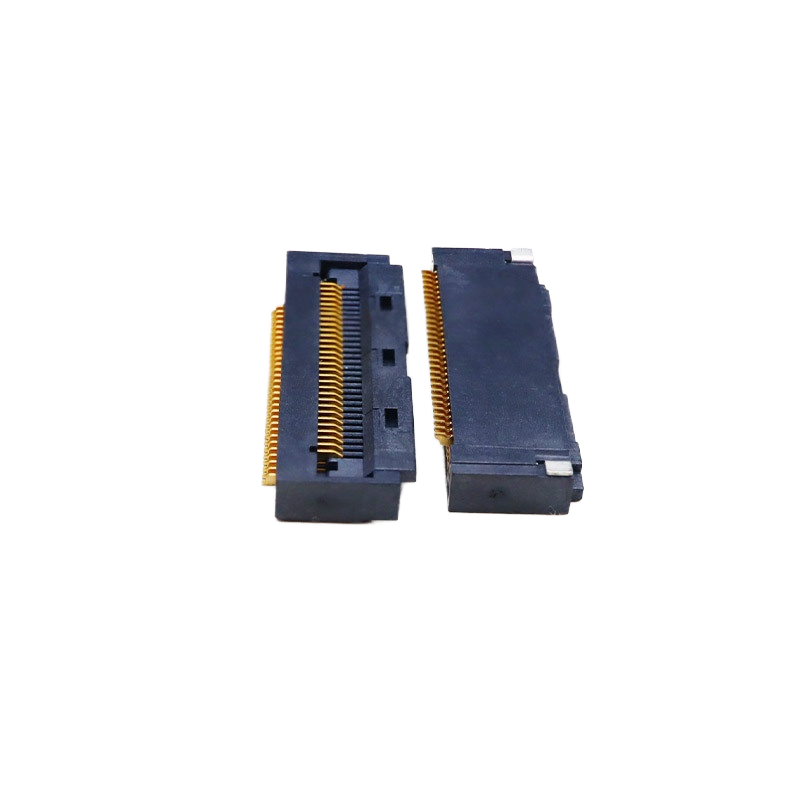

0.5mm Pitch FFC Connector Front Flip z zamykającą klamrą 30 40 68P Flip Cover Down Connection H2.5 Czarny do zastosowań PCB

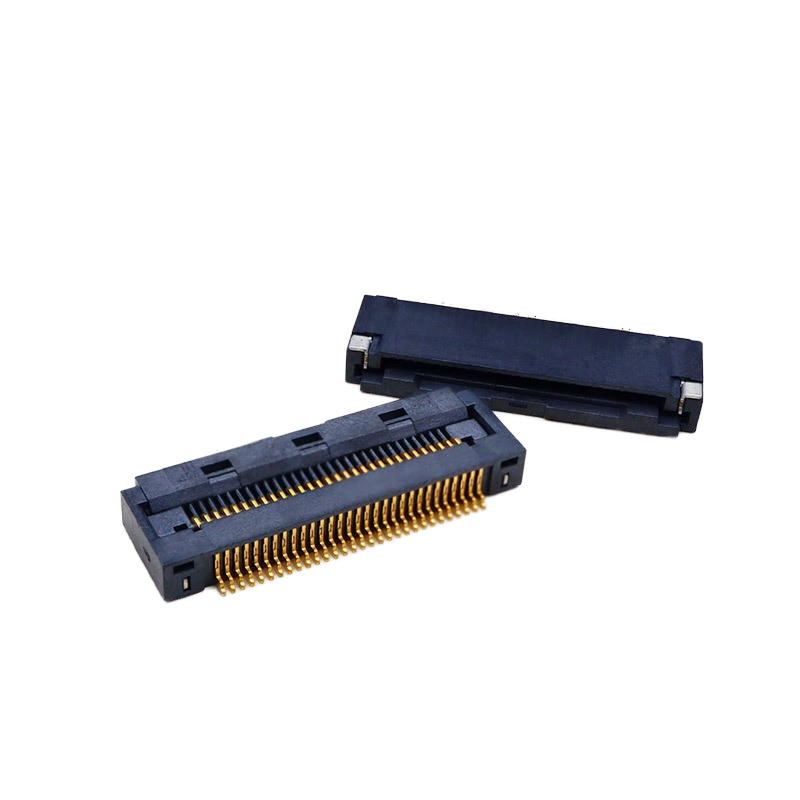

0.5mm Pitch FFC Connector Front Flip z zamykającą klamrą 30 40 68P Flip Cover Down Connection H2.5 Czarny do zastosowań PCB

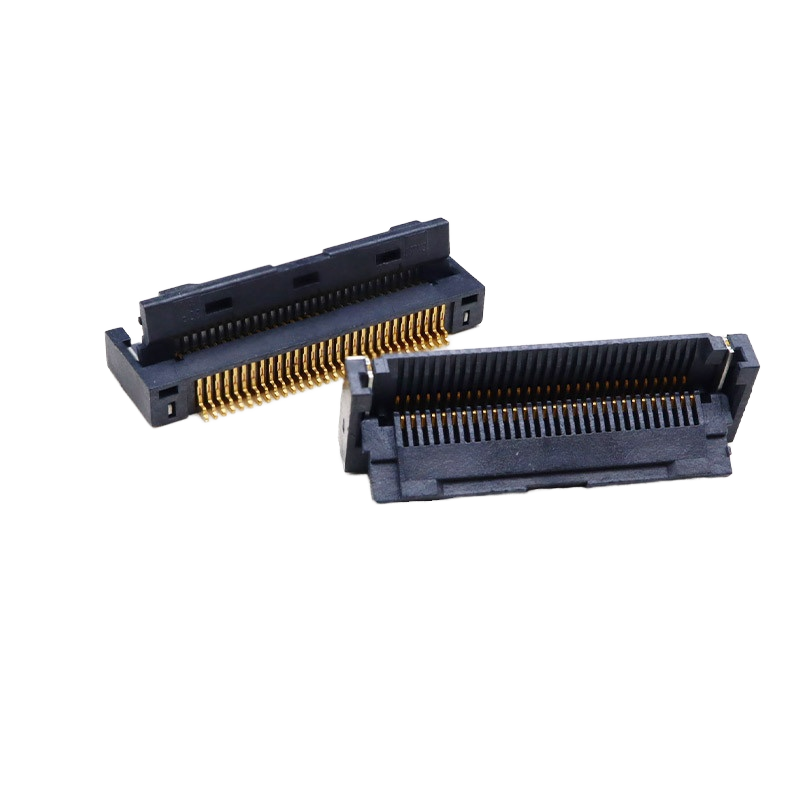

0.5mm Pitch FFC Connector Front Flip z zamykającą klamrą 30 40 68P Flip Cover Down Connection H2.5 Czarny do zastosowań PCB


Cechy produktu

  1. Przednia konstrukcja blokująca z klapką, opcjonalna wersja ZIF / Non-ZIF
  2. Połączenie z klapką w dół, wygodny montaż kabla FFC
  3. Niski profil H2,5, idealny do smukłych modułów konsumenckich i motoryzacyjnych
  4. Czarny izolator LCP, odporny na wysokie temperatury do lutowania rozpływowego SMT
  5. Standardowe piny 30P / 40P / 68P dostępne od ręki


Więcej typów do odniesienia:

0.5mm Pitch FFC Connector Front Flip z zamykającą klamrą 30 40 68P Flip Cover Down Connection H2.5 Czarny do zastosowań PCB

Zalety produktu

  1. Konstrukcja blokująca antywibracyjna: Zapobiega przerywanym awariom sygnału spowodowanym luźnym kablem FFC, znacznie zmniejszając wskaźnik zwrotów z terenu.
  2. Standardowy footprint PCB, zamiennik typu drop-in, nie wymaga przeróbek PCB.
  3. Obudowa LCP o wysokiej temperaturze, stabilna wydajność podczas procesu lutowania rozpływowego SMT.
  4. Ścisła spójność w masowej produkcji, niższy wskaźnik wadliwości.
  5. Wiele opcji pinów skraca cykl rozwoju projektu.


Scenariusze zastosowań

  • Wyświetlacz pokładowy w samochodzie, panel instrumentów samochodowych, moduł sterowania pojazdem
  • Notebooki, tablety, przenośna elektronika konsumencka
  • Moduł wyświetlacza LCD / OLED
  • Przenośny sprzęt medyczny
  • Panel sterowania inteligentnym domem
  • Przemysłowy smukły moduł wyświetlacza


Opakowanie

  • Taśma i krążek (krążek): Standardowa taśma nośna z wytłoczeniami, pasuje do automatycznych maszyn pick-and-place SMT, bezpośrednio ładowana na linię produkcyjną klienta do masowego montażu.
  • Tuba (opakowanie w tubie): Opakowanie w plastikowej tubie, głównie do prototypów, małych serii próbnych lub scenariuszy montażu ręcznego.

0.5mm Pitch FFC Connector Front Flip z zamykającą klamrą 30 40 68P Flip Cover Down Connection H2.5 Czarny do zastosowań PCB

0.5mm Pitch FFC Connector Front Flip z zamykającą klamrą 30 40 68P Flip Cover Down Connection H2.5 Czarny do zastosowań PCB

Czas realizacji

  • Zamówienie próbki: 3 dni robocze
  • Zamówienie masowe: 1-3 tygodnie, w zależności od ilości i wymagań niestandardowych


Certyfikaty fabryczne i usługi niestandardowe

  • Certyfikaty: RoHS, REACH, UL94V-0
  • MOQ: Niskie MOQ dla zamówień masowych
  • Polityka próbek: Dostępne bezpłatne próbki, szybka dostawa próbek
  • Usługi niestandardowe: Niestandardowa liczba pinów, grubość powłoki, zmodyfikowana konstrukcja blokująca, wersja Non-ZIF, dostępne niestandardowe znakowanie.


Przewodnik wyboru klienta

  1. Potwierdź liczbę pinów: 30P / 40P / 68P standardowe; skontaktuj się z nami w sprawie innych niestandardowych liczb pinów
  2. Potwierdź typ blokady: Wybierz ZIF lub Non-ZIF zgodnie z procesem montażu
  3. Środowisko aplikacji: W przypadku projektów motoryzacyjnych zażądaj raportu z testu antywibracyjnego przed walidacją
  4. Kabel FFC: Dopasuj do płaskiego kabla FFC o skoku 0,5 mm
  5. Footprint PCB: Użyj naszego rysunku, aby zweryfikować układ PCB
  6. Lutowanie rozpływowe: Postępuj zgodnie z naszym profilem lutowania, aby zapobiec deformacji obudowy

0.5mm Pitch FFC Connector Front Flip z zamykającą klamrą 30 40 68P Flip Cover Down Connection H2.5 Czarny do zastosowań PCB

0.5mm Pitch FFC Connector Front Flip z zamykającą klamrą 30 40 68P Flip Cover Down Connection H2.5 Czarny do zastosowań PCB


Często zadawane pytania


1. Czy mogę złożyć zamówienie na próbki?
Tak, zapraszamy do składania zamówień na próbki w celu testowania i sprawdzania jakości. Dopuszczalne są próbki mieszane.


2. Czy możecie produkować swoje produkty zgodnie z naszymi wymaganiami?
Tak, specyfikacje produktów mogą być dostosowane, jeśli spełnicie nasze MOQ.


3. Jak zagwarantować jakość waszych produktów?
1) Obiecujemy, że w ciągu 30 dni od wystąpienia problemu z jakością zwrócimy pieniądze.

2) Ścisła kontrola podczas produkcji.

3) Ścisła kontrola próbek produktów przed wysyłką i zapewnione nienaruszone opakowanie produktu.


4. Jakie są certyfikaty naszych produktów?
ISO9001 i inne certyfikaty ROHS.


5. Jak długo mogę otrzymać towar?
Większość towarów jest w magazynie; czas dostawy wynosi około 1-5 dni po otrzymaniu płatności. W przypadku wymagań niestandardowych czas będzie nieco dłuższy, zgodnie z naszym potwierdzeniem.


6. Jakiego rodzaju logistykę stosujecie do dostawy?
Głównie dostarczamy towary za pośrednictwem DHL, UPS, FEDEX, EMS i innych firm kurierskich. Wybierzemy najbardziej opłacalną logistykę dla klientów. Obsługiwany jest również odbiór towaru przez Państwa spedytora.


7. Dlaczego warto kupować od nas?
Mamy 16 lat doświadczenia w branży. Współpracowaliśmy z tysiącami firm. Jakość produktu jest niezawodna.


8. Jakie produkty sprzedaje głównie Państwa firma?
Główne produkty naszej firmy to złącza FFC/FPC / złącza wafer / złącza kart SIM / złącza kart pamięci / złącza USB / złącza typu C / złącza HDMI / serie RJ45 / złącza B to B i złącza pinowe, i tak dalej.
