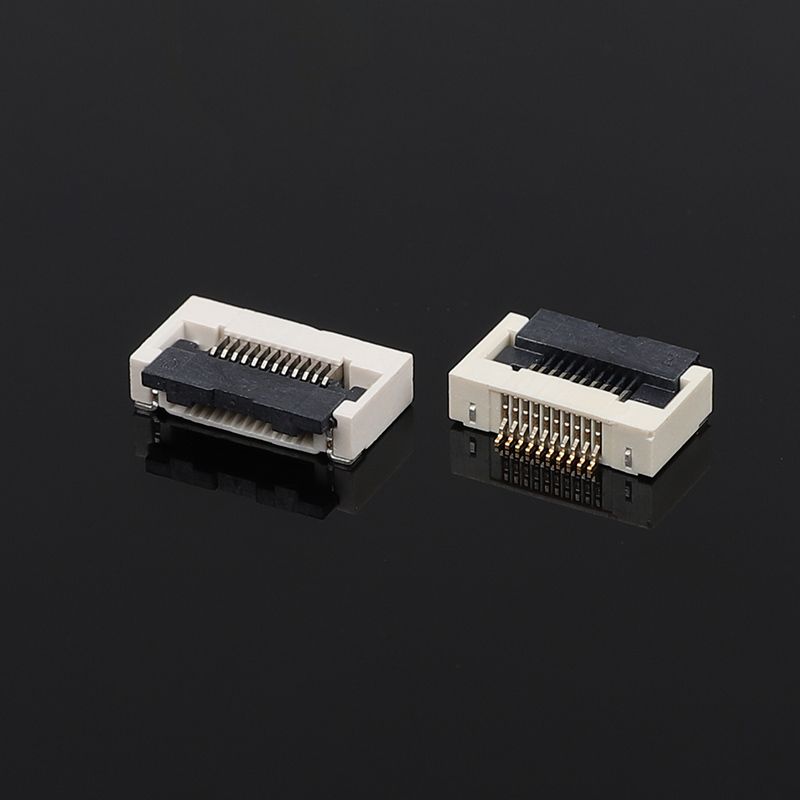

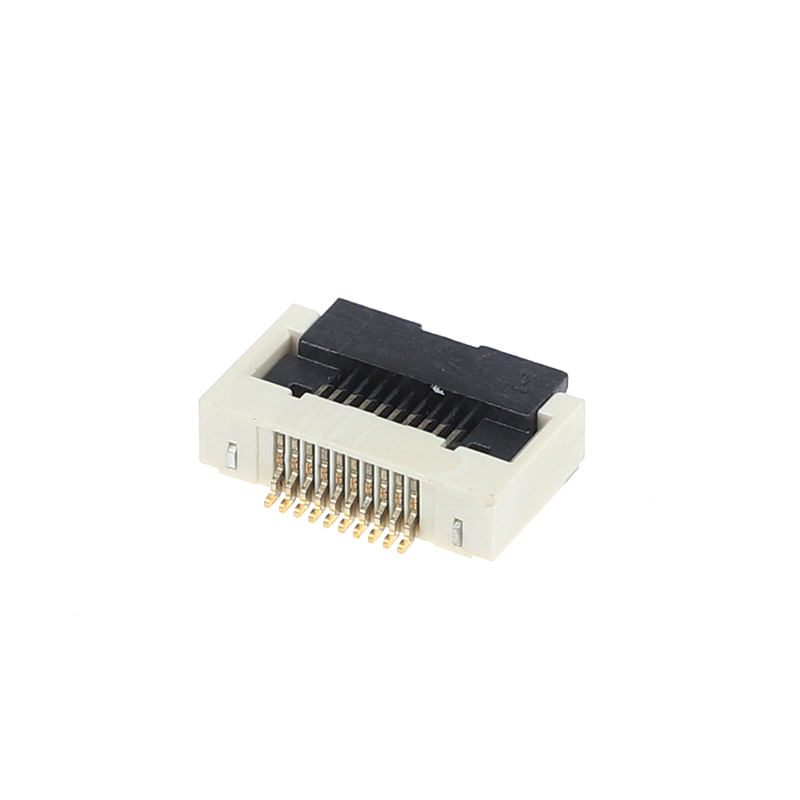

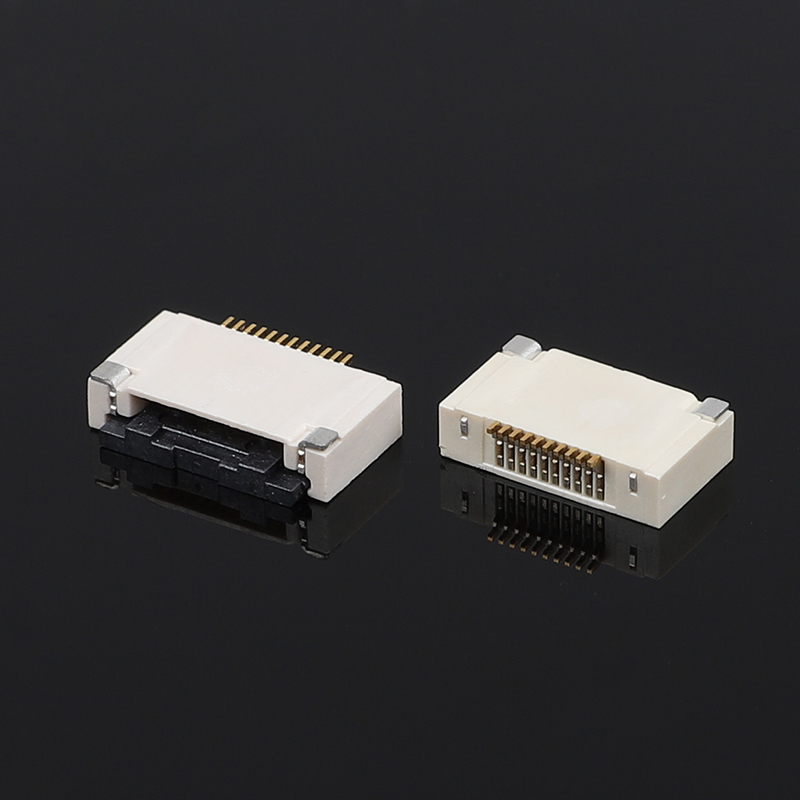

Złącze FFC/FPC o rastrze 0,5 mm z blokadą motylkową (Butterfly Lock), poziome z dolnym stykiem, wysokość 2,55 mm, z klapką Flip Cover do elastycznych obwodów drukowanych

Główne cechy produktu

• Złącze FFC/FPC o gęstym rastrze 0,5 mm zaprojektowane do połączeń PCB o wysokiej gęstości upakowania.
• Pozioma konstrukcja ze stykiem dolnym ułatwia oszczędzające miejsce układy okablowania wewnętrznego.
• Konstrukcja zatrzasku motylkowego (Butterfly Flip Lock) zapewnia łatwe wkładanie taśmy FPC/FFC oraz pewne mocowanie przewodu.
• Niski profil o wysokości 2,55 mm, odpowiedni do kompaktowych modułów elektronicznych.
• Konstrukcja do montażu SMT kompatybilna z automatycznymi procesami montażu PCB.
• Pozłacany obszar styków zapewnia stabilne połączenie elektryczne oraz odporność na korozję.
• Idealne do modułów wyświetlaczy, elektroniki przemysłowej, urządzeń motoryzacyjnych, sprzętu medycznego oraz kompaktowych systemów wbudowanych.

.

Opis

Ogólne specyfikacje mechaniczne

Właściwości materiałowe i elektryczne

Wytyczne środowiskowe i lutowania

Zalety produktu

Kompaktowa konstrukcja do urządzeń o ograniczonej przestrzeni

Wysokość konstrukcyjna wynosząca 2,55 mm pomaga inżynierom zaoszczędzić miejsce wewnątrz obudowy, przy zachowaniu niezawodnego połączenia FFC/FPC.

Lepsze trzymanie przewodu

Konstrukcja z blokadą motylkową Flip Lock zapewnia pewny mechanizm ryglowania, pomagając zapobiegać przesuwaniu się taśmy na skutek ruchów montażowych lub wibracji urządzenia.

Odpowiednie do produkcji masowej

Zgodność z technologią SMT umożliwia integrację z automatycznymi liniami montażu PCB, wspierając wydajne procesy produkcyjne.

Elastyczne możliwości zastosowania

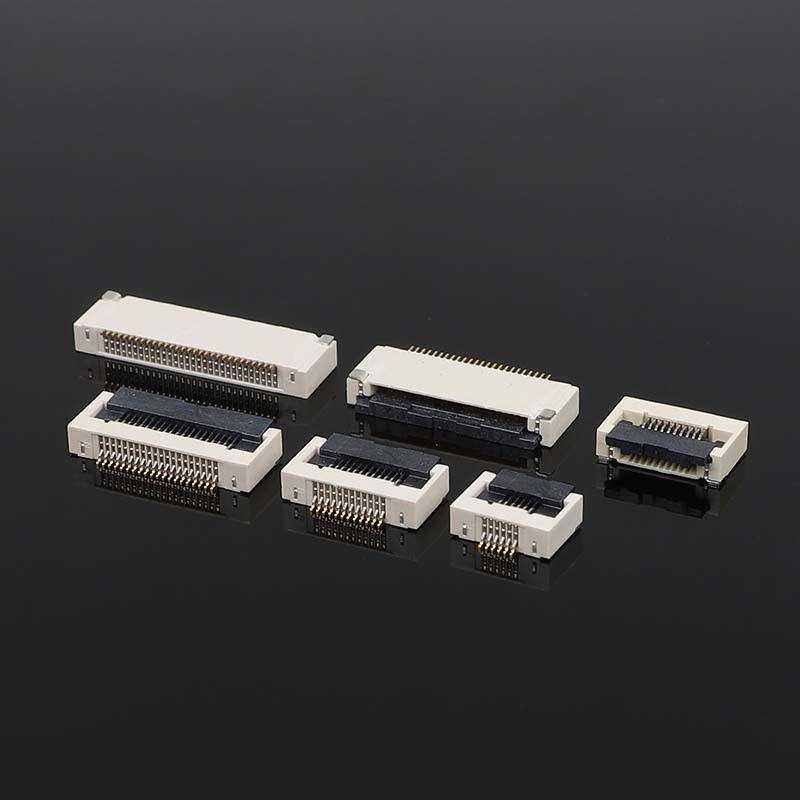

Dostępne w wielu wariantach liczby styków, aby sprostać różnym wymaganiom sygnałowym i projektowym.

Czym jest złącze FPC FFC?

Płaskie złącze FPC FFC nie ogranicza się wyłącznie do przewodzenia prądu. W dobie szybkiego rozwoju technologii optoelektronicznej nośnikiem transmitowanego sygnału jest również światło – szkło i tworzywa sztuczne zastępują przewody w tradycyjnych obwodach, a tory sygnałów optycznych także wykorzystują płaskie złącza FPC FFC. Ich funkcja jest taka sama jak tradycyjnych płaskich złączy FPC FFC do obwodów elektrycznych.

Główne różnice między FFC a FPC

Pod względem produkcyjnym różnią się one sposobem formowania obwodów:

1. FPC to rodzaj elastycznej płytki drukowanej o strukturze jedno-, dwu- lub wielowarstwowej, wytwarzanej z materiału FCCL (elastyczny laminat miedziowany) w procesie trawienia chemicznego.

2. FFC składa się z dwóch warstw folii izolacyjnej, pomiędzy którymi umieszczona jest płaska folia miedziana. Gotowy produkt jest prostszy w budowie i grubszy.

Trendy i przyszłe innowacje w technologii FPC

1. Grubość: obwody FPC muszą stawać się coraz cieńsze i bardziej elastyczne.

2. Odporność na zginanie: zginanie to nieodłączna cecha FPC. Wytrzymałość FPC w przyszłości musi wzrosnąć do ponad 10 tysięcy cykli zgięć, co oczywiście wymaga lepszych podłoży.

3. Cena: obecnie cena FPC jest znacznie wyższa niż tradycyjnych PCB. Spadek cen FPC pozwoli na poszerzenie rynku.

4. Poziom zaawansowania procesu: aby sprostać zróżnicowanym wymaganiom, proces produkcji FPC musi być stale ulepszany, a minimalna średnica otworów oraz minimalna szerokość/odstęp ścieżek muszą spełniać coraz bardziej rygorystyczne normy.

Nasze usługi

1. Oferujemy pełną gamę standardowych specyfikacji produktów, a także rozwiązania szyte na miarę.
2. Nowoczesny park maszynowy i wysoki stopień automatyzacji zapewniają terminowe dostawy – zazwyczaj 7–10 dni.
3. Ścisłe wdrażanie norm ISO 9000 i systemu ERP; dostawy materiałów ściśle zgodne ze standardami kontroli jakości i produkcji. Gwarancja jakości potwierdzona certyfikatem UL.
4. Darmowe próbki: 15–20 zestawów, wysoka opłacalność; bardzo konkurencyjna cena jednostkowa przy zachowaniu tej samej jakości.

Najczęściej zadawane pytania (FAQ)

1. Czy mogę złożyć zamówienie na próbki?
Tak, chętnie realizujemy zamówienia próbne w celu przetestowania i sprawdzenia jakości. Próbki mieszane są akceptowane.

2. Czy możecie wykonać produkty zgodnie z naszym zapotrzebowaniem?
Tak, specyfikacje produktów mogą być dostosowane do indywidualnych potrzeb przy spełnieniu minimalnej wielkości zamówienia (MOQ).

3. W jaki sposób gwarantujecie jakość swoich produktów?
1) Zobowiązujemy się do przyjęcia zwrotu w przypadku wystąpienia problemów z jakością w ciągu 30 dni.

2) Ścisła kontrola podczas procesu produkcji.

3) Rygorystyczna kontrola wyrywkowa produktów przed wysyłką oraz gwarancja nienaruszonego opakowania.

4. Jakie certyfikaty posiadają Wasze produkty?
ISO9001 oraz certyfikaty RoHS i inne.

5. W jakim czasie otrzymam towar?
Większość produktów posiadamy w magazynie; czas dostawy wynosi około 1–5 dni od otrzymania płatności. W przypadku zamówień niestandardowych czas realizacji będzie nieco dłuższy, zgodnie z ustaleniami.

6. Z jakich firm logistycznych korzystacie przy dostawie?
Wysyłamy towary głównie za pośrednictwem DHL, UPS, FedEx, EMS i innych przewoźników ekspresowych. Wybieramy najbardziej opłacalną opcję logistyczną dla klienta. Możliwy jest również odbiór towaru przez spedytora wskazanego przez klienta.

7. Dlaczego warto kupować u nas?
Posiadamy 16 lat doświadczenia w branży. Współpracujemy z tysiącami firm. Jakość naszych produktów jest w pełni niezawodna.

8. Jakie produkty głównie sprzedaje Wasza firma?
Do głównych produktów naszej firmy należą: złącza FFC/FPC, złącza typu Wafer, złącza kart SIM, złącza kart pamięci, złącza USB, złącza Type-C, złącza HDMI, seria RJ45, złącza Board-to-Board (B to B), listwy kołkowe (Pin Header) i inne.
