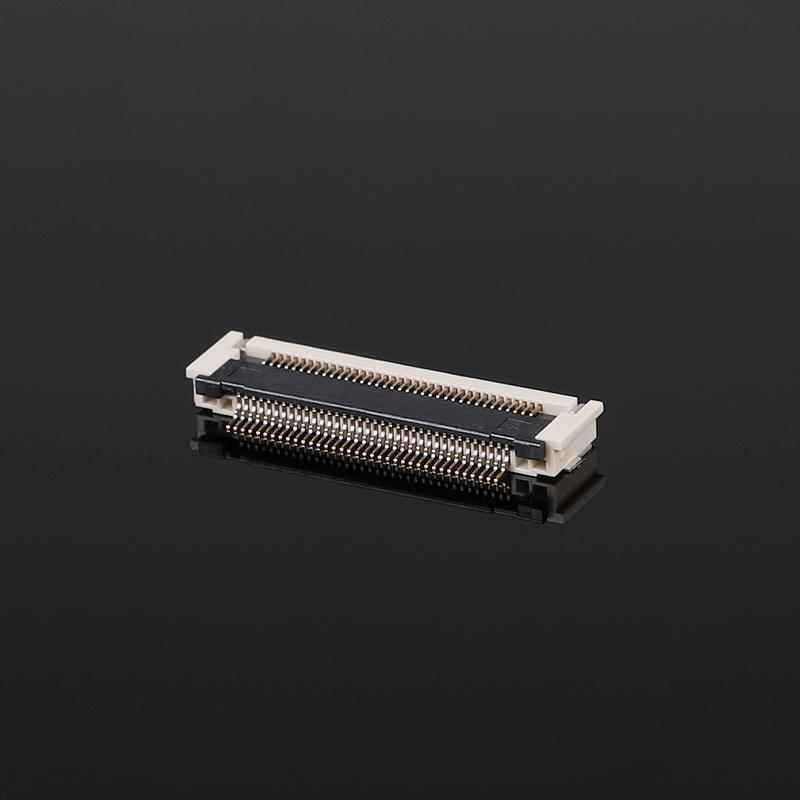

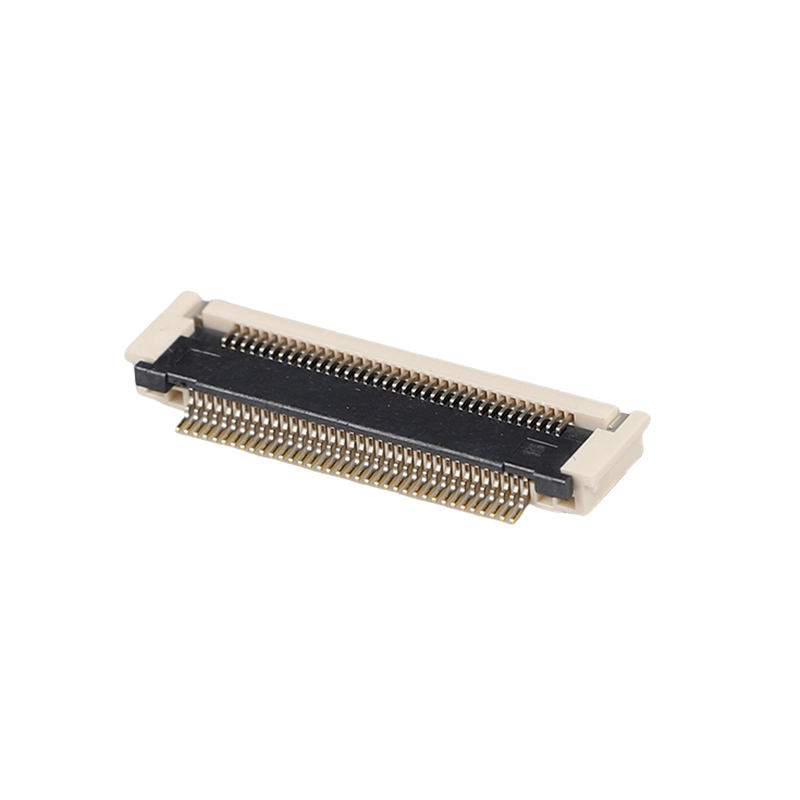

Pozłacane złącze FPC/FFC o rastrze 0,5 mm, wysokość 2,7H, docisk tylny (post-pressure), poziome SMD, 10–68 pinów, 50 V, 0,5 A

Najważniejsze cechy produktu

• Konstrukcja o gęstym rastrze 0,5 mm do kompaktowych aplikacji PCB o wysokiej gęstości upakowania
• Pozioma struktura montażu SMT wspiera automatyczny montaż na płytkach PCB
• Konstrukcja styków z dociskiem tylnym / Flip-Lock poprawia retencję przewodu FPC/FFC
• Pozłacane styki zapewniają stabilne parametry połączenia elektrycznego

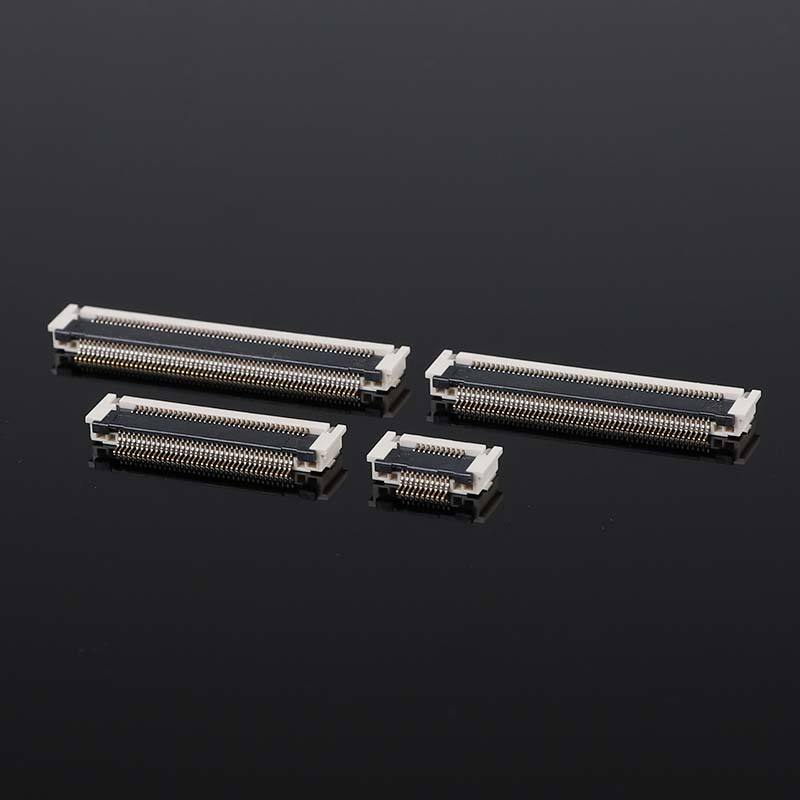

• Dostępne opcje 10–68 pinów dla elastycznych wymagań projektowych obwodów
• Napięcie znamionowe 50 V / obciążalność prądowa 0,5 A odpowiednie do różnych zastosowań sygnałowych i małej mocy

.

Opis

Ogólne specyfikacje mechaniczne

Właściwości materiałowe i elektryczne

Wytyczne środowiskowe i dotyczące lutowania

Zalety produktu

Oszczędność miejsca na płytce PCB

Raster o szerokości 0,5 mm pozwala inżynierom zmniejszyć powierzchnię zajmowaną przez złącze na płytce PCB przy jednoczesnym zachowaniu wielopinowych połączeń sygnałowych.

Zaprojektowane z myślą o produkcji wielkoseryjnej

Kompatybilność z technologią SMT wspiera zautomatyzowane linie produkcyjne, poprawiając wydajność montażu podzespołów elektronicznych.

Niezawodne połączenie sygnałowe

Pozłacane styki i precyzyjne konstrukcje wyprowadzeń pomagają utrzymać stabilne połączenia elektryczne w aplikacjach transmisji sygnałów.

Elastyczny dobór produktów

Zakres 10–68 pinów pozwala klientom dopasować wybór złącza do różnych układów PCB, interfejsów wyświetlaczy i projektów modułów.

Czym jest złącze FPC/FFC?

Płaskie złącze FPC/FFC nie ogranicza się tylko do przesyłu prądu – w dobie szybkiego rozwoju technologii optoelektronicznej nośnikiem transmitowanego sygnału bywa również światło; szkło i tworzywo sztuczne zastępują przewód w tradycyjnym obwodzie, jednak tor sygnału optycznego również wykorzystuje płaskie złącza FPC/FFC. Ich funkcja jest taka sama jak złączy taśmowych FPC/FFC w klasycznych obwodach.

Główne różnice między złączem FFC a FPC

Pod względem produkcji sposób formowania ich ścieżek jest odmienny:

1. FPC to rodzaj elastycznej płytki obwodu drukowanego o różnorodnych strukturach jednostronnych, dwustronnych i wielowarstwowych, wytwarzany z FCCL (elastycznego laminatu miedziowanego) metodą trawienia chemicznego.

2. FFC wykorzystuje dwie warstwy folii izolacyjnej, pomiędzy którymi umieszczona jest płaska taśma miedziana. Gotowy produkt jest prostszy i grubszy.

Przyszłe trendy w innowacjach FPC

1. Grubość: Taśmy FPC muszą być cieńsze i bardziej elastyczne.

2. Wytrzymałość na zginanie: Zginanie to nieodłączna cecha FPC. Odporność FPC w przyszłości musi być jeszcze większa i przekraczać 10 000 cykli. Wymaga to oczywiście lepszych podłoży.

3. Cena: Obecnie cena FPC jest znacznie wyższa niż tradycyjnych PCB. Spadek cen FPC otworzy drogę do szerszego rynku.

4. Zaawansowanie procesu: Aby sprostać zróżnicowanym wymaganiom, technologia FPC musi być stale udoskonalana, a minimalna średnica przelotek oraz minimalna szerokość i odstęp ścieżek muszą spełniać coraz wyższe standardy.

Nasze usługi

1. Oferujemy kompletną serię specyfikacji produktów, a także rozwiązania szyte na miarę.
2. Importowany sprzęt i wysoki stopień automatyzacji zapewniają terminowe dostawy – zwykle w ciągu 7–10 dni.
3. Ścisłe wdrożenie systemów ISO 9000 i ERP, dostawy materiałów ściśle według kontroli jakości i standardów produkcji. Jakość produktów potwierdzona certyfikatem UL.
4. Darmowe próbki: 15–20 zestawów, wysoka opłacalność; bardzo konkurencyjna cena jednostkowa przy zachowaniu tej samej jakości.

Często zadawane pytania (FAQ)

1. Czy mogę złożyć zamówienie próbne?
Tak, chętnie realizujemy zamówienia próbne w celu przetestowania i sprawdzenia jakości. Próbki mieszane są akceptowane.

2. Czy możecie wykonać produkty zgodnie z naszym zapotrzebowaniem?
Tak, specyfikację produktów można dostosować pod warunkiem spełnienia naszego minimalnego nakładu zamówienia (MOQ).

3. Jak gwarantujecie jakość swoich produktów?
1) Zapewniamy możliwość zwrotu w przypadku wystąpienia problemów z jakością w ciągu 30 dni.

2) Rygorystyczna kontrola w trakcie procesu produkcyjnego.

3) Rygorystyczna kontrola wyrywkowa produktów przed wysyłką oraz zapewnienie nienaruszonych opakowań produktów.

4. Jakie certyfikaty posiadają nasze produkty?
ISO9001 oraz inne certyfikaty, w tym RoHS.

5. Jak długo będę czekać na towar?
Większość towarów posiadamy na stanie magazynowym; czas dostawy wynosi około 1–5 dni od momentu otrzymania płatności. W przypadku zamówień niestandardowych czas realizacji będzie nieco dłuższy, zgodnie z ustaleniami.

6. Z jakich usług logistycznych korzystacie przy dostawie?
Towary wysyłamy głównie za pośrednictwem DHL, UPS, FEDEX, EMS oraz innych kurierskich przesyłek ekspresowych. Dobieramy najbardziej opłacalną opcję logistyczną dla klienta. Obsługujemy również odbiór przez wskazanego spedytora.

7. Dlaczego warto kupować u nas?
Mamy 16 lat doświadczenia w branży. Współpracujemy z tysiącami firm. Jakość naszych produktów jest niezawodna.

8. Jakie produkty sprzedaje głównie Państwa firma?
Głównymi produktami naszej firmy są złącza FFC/FPC, złącza typu Wafer, złącza kart SIM, złącza kart pamięci, złącza USB, złącza typu C, złącza HDMI, złącza z serii RJ45, złącza płytka-płytka (B to B), listwy kołkowe (Pin header) i wiele innych.
