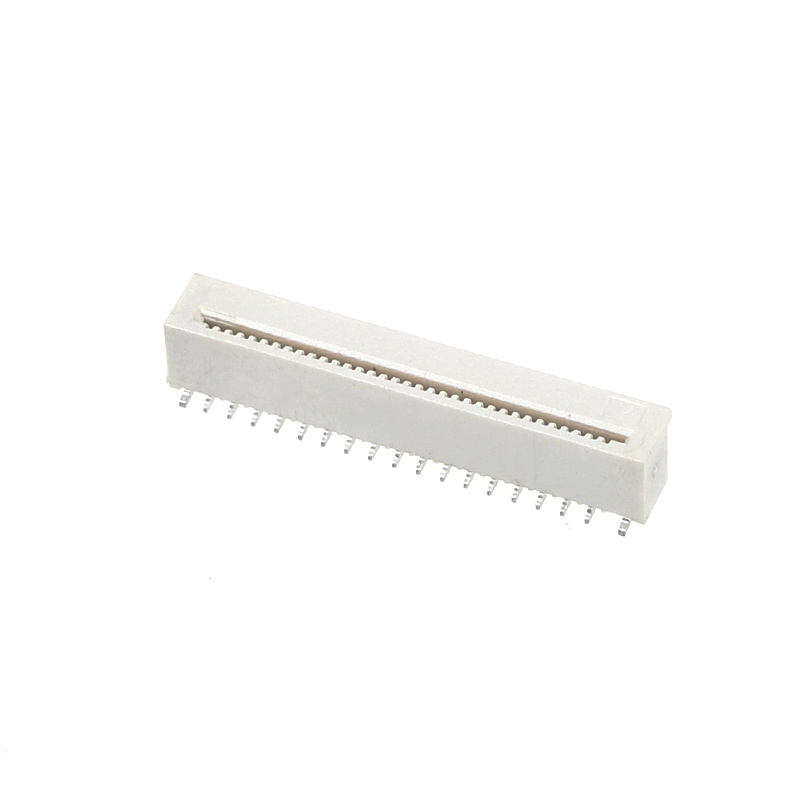

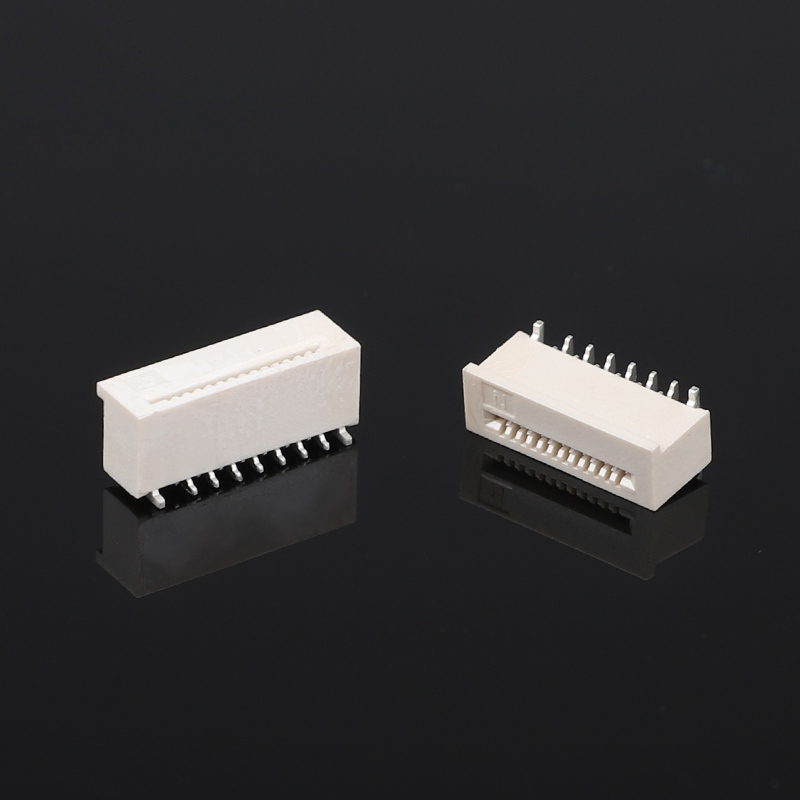

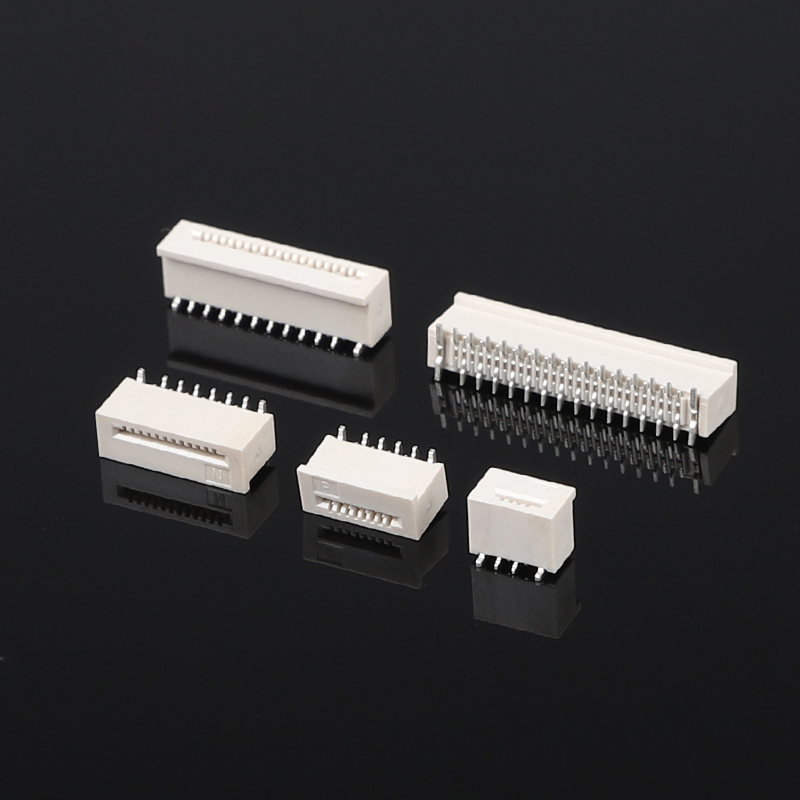

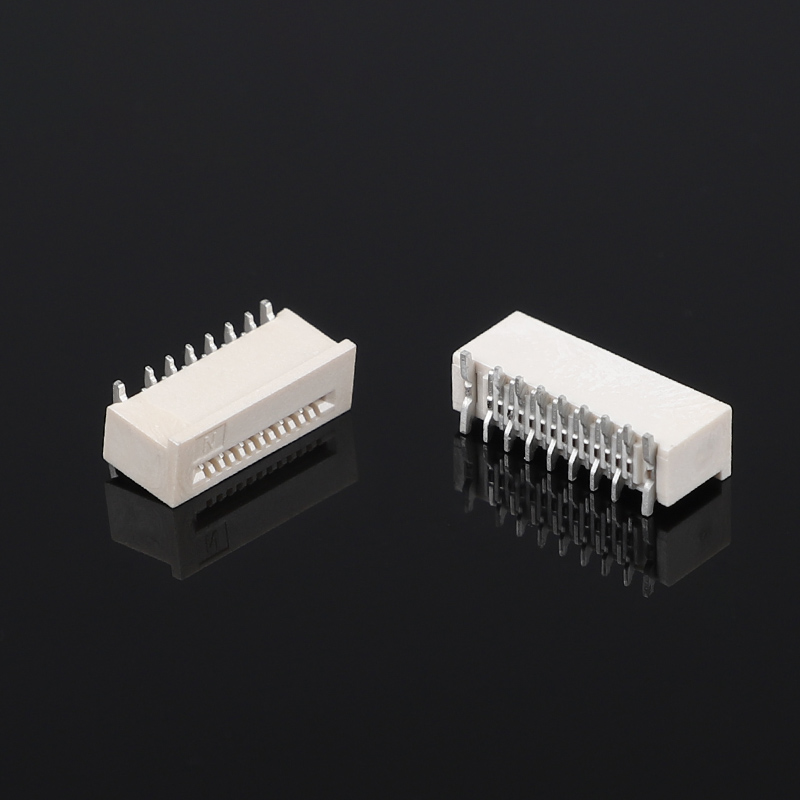

Gniazdo do przewodów płaskich FPC / złącze FFC/FPC pionowe SMD o rastrze 0,5 mm bez blokady z pinami naprzemiennymi do taśm elastycznych Flat Flex

Główne cechy produktu

• Precyzyjny raster 0,5 mm do zastosowań na płytkach PCB o dużej gęstości upakowania
• Pionowy montaż SMT obsługuje zautomatyzowane procesy montażu PCB
• Konstrukcja gniazda FPC/FFC bez blokady ułatwiająca wkładanie przewodów elastycznych i prostą konserwację
• Kompatybilność z płaskimi przewodami elastycznymi FPC i FFC do kompaktowych projektów elektronicznych
• Precyzyjne, pozłacane styki zapewniają stabilne połączenie elektryczne i odporność na korozję
• Konstrukcja oszczędzająca miejsce idealna do miniaturowych urządzeń konsumenckich, przemysłowych i wbudowanych

.

Opis

Ogólne parametry mechaniczne

Właściwości materiałowe i elektryczne

Wytyczne środowiskowe i lutownicze

Zalety produktu

Kompaktowa konstrukcja do urządzeń o ograniczonej przestrzeni

Konstrukcja o rastrze 0,5 mm pozwala zmniejszyć wymiary na płytce PCB przy jednoczesnym zachowaniu wielu połączeń sygnałowych.

Odpowiednie do szybkiej transmisji sygnałów

Krótka wewnętrzna ścieżka połączenia między przewodem FPC/FFC a płytką PCB wspomaga tworzenie kompaktowych projektów routingu sygnałów.

Konstrukcja SMT przyjazna dla produkcji

Zaprojektowane z myślą o nowoczesnych procesach montażu PCB:

• Automatyczne rozmieszczanie komponentów
• Kompatybilność z lutowaniem rozpływowym
• Produkcja wielkoseryjna

Elastyczne opcje projektowe

• Liczba pinów
• Kierunek styków
• Grubość przewodu
• Wysokość złącza
• Wymagania dotyczące pakowania

Czym jest złącze FPC FFC?

Zastosowanie płaskiego złącza FPC FFC nie ogranicza się wyłącznie do prądu elektrycznego – w dobie dynamicznego rozwoju technologii optoelektronicznej nośnikiem sygnału transmisyjnego jest światło; szkło i tworzywa sztuczne zastępują przewody w tradycyjnych obwodach, jednak w optycznych torach sygnałowych również stosuje się płaskie złącza FPC FFC. Ich funkcja jest taka sama, jak w przypadku złączy obwodów elektrycznych FPC FFC.

Główne różnice między złączem FFC a FPC

Pod względem produkcyjnym różnią się one sposobem formowania obwodów:

1. FPC to rodzaj elastycznej płytki drukowanej o strukturze jedno-, dwu- lub wielowarstwowej, wytwarzanej z laminatu FCCL (elastyczna folia miedziowana) metodą trawienia chemicznego.

2. W FFC wykorzystuje się dwie warstwy folii izolacyjnej z umieszczoną pomiędzy nimi płaską folią miedzianą. Gotowy produkt jest prostszy i grubszy.

Trendy innowacji FPC na przyszłość

1. Grubość. Przewody FPC muszą stawać się coraz cieńsze i bardziej elastyczne.

2. Wytrzymałość na zginanie. Giętkość to nieodłączna cecha FPC. W przyszłości odporność FPC musi być jeszcze większa i przekraczać 10 000 cykli zgięć. Wymaga to oczywiście lepszych podłoży.

3. Cena. Na obecnym etapie cena FPC jest znacznie wyższa niż tradycyjnych płytek PCB. Obniżenie cen FPC pozwoli na poszerzenie rynku.

4. Poziom zaawansowania procesu. Aby sprostać różnorodnym wymaganiom, proces produkcji FPC musi być unowocześniany, a minimalna średnica otworów oraz minimalna szerokość/odstęp ścieżek muszą spełniać coraz wyższe standardy.

Nasze usługi

1. Oferujemy pełną gamę specyfikacji produktów, jak również rozwiązania szyte na miarę.
2. Importowany sprzęt i wysoki stopień automatyzacji zapewniają terminową dostawę. Zazwyczaj 7–10 dni.
3. Rygorystyczne wdrażanie norm ISO 9000 i systemu ERP, dostawy materiałów ściśle według standardów jakości i kontroli produkcji. Zapewnienie jakości produktów potwierdzone certyfikatem UL.
4. Bezpłatne próbki: 15–20 zestawów, opłacalność – przy tej samej jakości cena jednostkowa jest bardzo konkurencyjna.

Często zadawane pytania (FAQ)

1. Czy mogę złożyć zamówienie próbne?
Tak, chętnie przyjmujemy zamówienia na próbki w celu przetestowania i sprawdzenia jakości. Próbki mieszane są dopuszczalne.

2. Czy możecie wykonać produkty zgodnie z naszym zapotrzebowaniem?
Tak, specyfikacje produktów mogą zostać dostosowane, jeśli spełnione zostanie nasze MOQ (minimalna ilość zamówienia).

3. Jak gwarantujecie jakość swoich produktów?
1) Zapewniamy możliwość zwrotu w ciągu 30 dni w przypadku problemów z jakością.

2) Rygorystyczna kontrola w trakcie produkcji.

3) Rygorystyczna kontrola wyrywkowa produktów przed wysyłką oraz zapewnienie nienaruszonego opakowania produktów.

4. Jakie certyfikaty posiadają nasze produkty?
ISO9001 oraz inne certyfikaty, w tym RoHS.

5. Jak długo czeka się na otrzymanie towaru?
Większość towarów posiadamy na stanie magazynowym; czas dostawy wynosi około 1–5 dni od momentu otrzymania płatności. W przypadku wymagań niestandardowych czas ten będzie nieco dłuższy, zgodnie z ustaleniami.

6. Z jakich usług logistycznych korzystacie przy dostawie?
Towary wysyłamy głównie za pośrednictwem DHL, UPS, FEDEX, EMS oraz innych przesyłek kurierskich ekspresowych. Wybieramy najbardziej opłacalną logistykę dla klientów. Możliwy jest również odbiór towaru przez Państwa spedytora.

7. Dlaczego warto kupować u nas?
Posiadamy 16 lat doświadczenia w branży. Współpracujemy z tysiącami firm. Jakość produktów jest niezawodna.

8. Jakie produkty sprzedaje głównie Państwa firma?
Główne produkty naszej firmy to złącza FFC/FPC, złącza typu Wafer, złącza kart SIM, złącza kart pamięci, złącza USB, złącza typu C, złącza HDMI, seria RJ45, złącza B to B (Board-to-Board), listwy kołkowe (Pin header) i inne.
