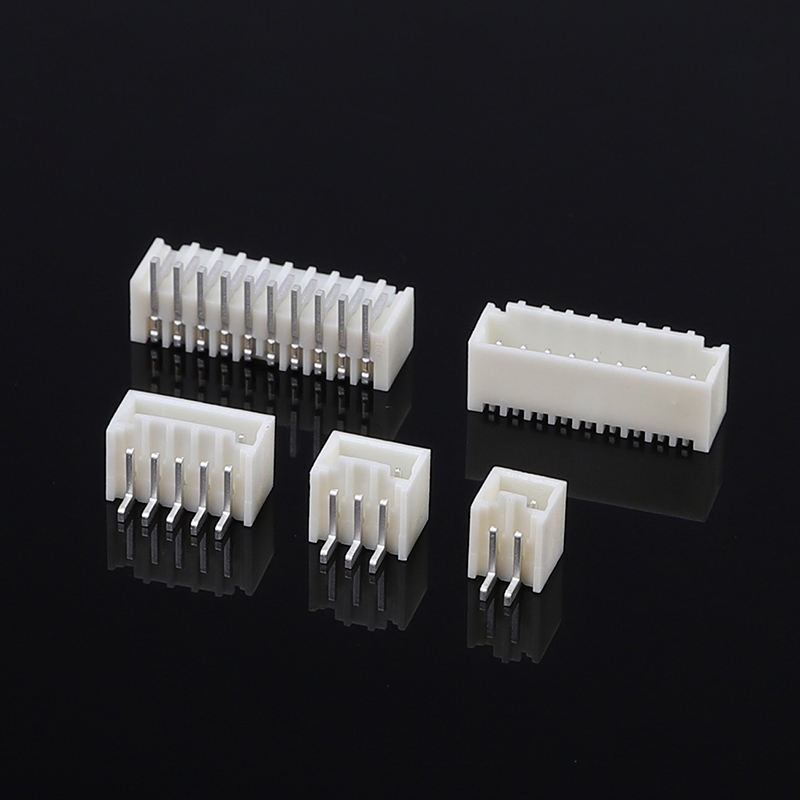

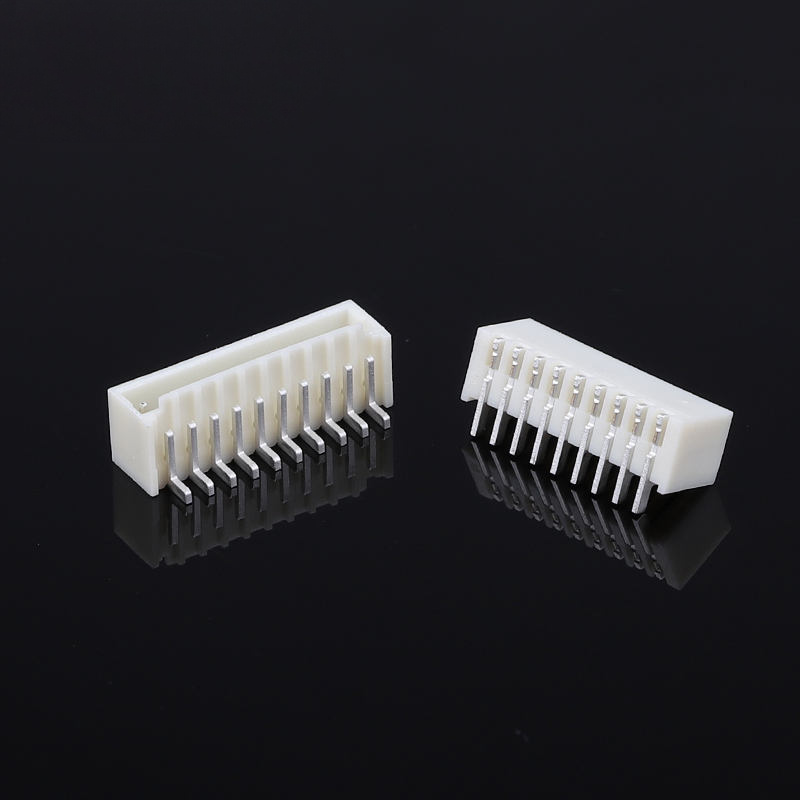

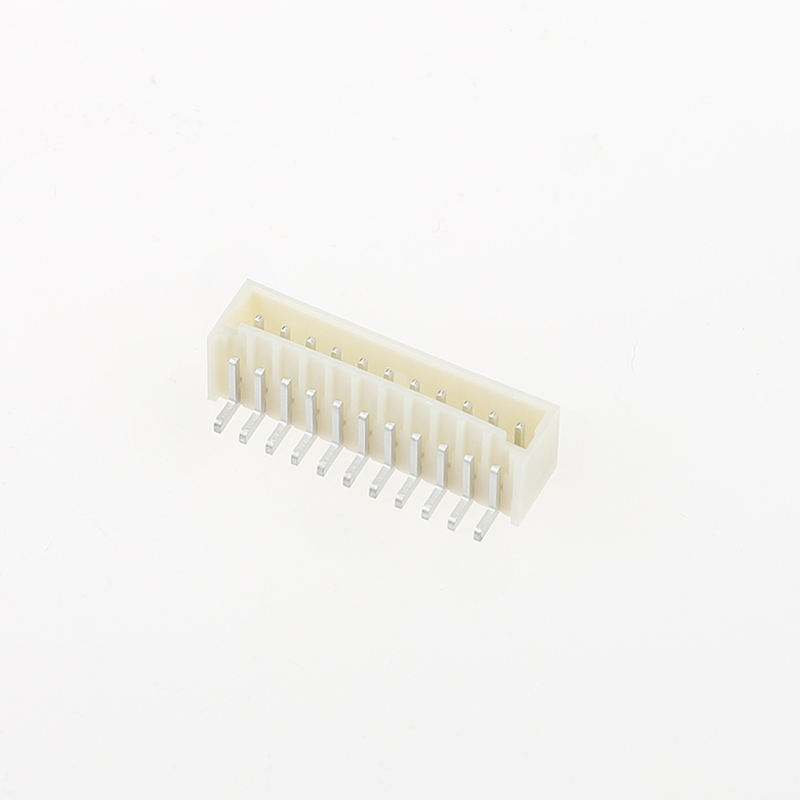

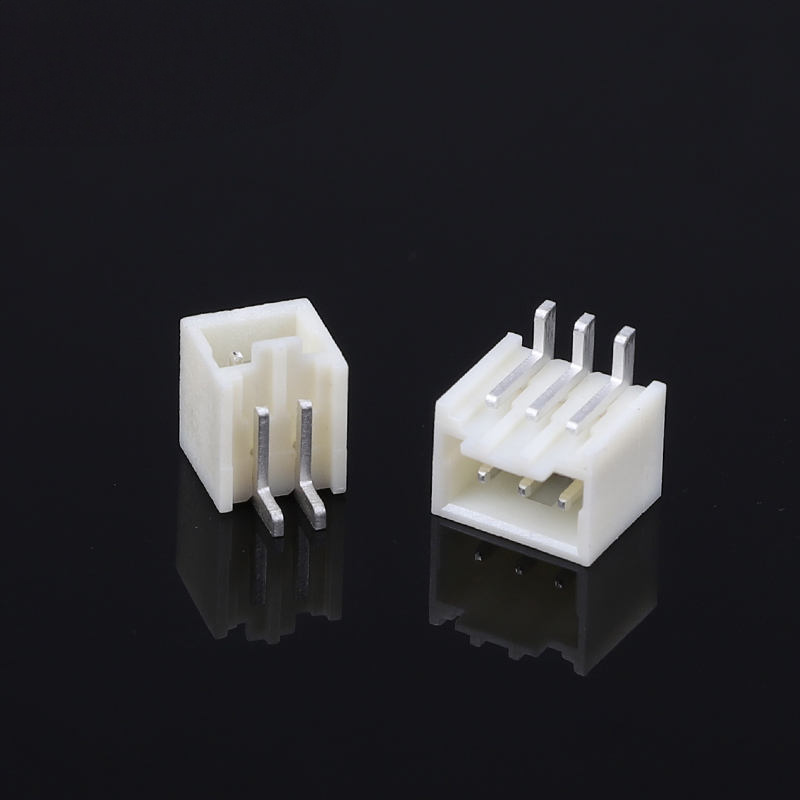

Złącze SMT pionowe MX o rastrze 1,5 mm do złączy dronów samochodowych, zamiennik Molex 87437, opcje pinów od 2P do 15P dla PCB
Najważniejsze cechy produktu
- Bezpośredni zamiennik serii Molex 87437 Pico-SPOX, kompatybilny pin do pinu
- Pionowe złącze SMT z jednym rzędem i rastrem 1,5 mm, pozycje: 2P ~ 15P
- Konstrukcja klasy samochodowej, zatwierdzona do zastosowań w dronach i kompaktowych płytkach sterujących
- Opakowanie taśma i krążek do zautomatyzowanego montażu SMT na dużą skalę
- Standardowo cynowane; opcjonalne złocenie dla urządzeń o wysokich wibracjach / długiej żywotności
- Zgodność z RoHS, kompatybilność z lutowaniem rozpływowym zgodnie z profilem J-STD-020
Specyfikacje techniczne
Ogólne parametry mechaniczne
| Pozycja |
Specyfikacja |
| Raster |
1,5 mm (0,059 cala) |
| Konfiguracja |
Złącze ekranowane SMT pionowe z jednym rzędem |
| Liczba pozycji |
2P ~ 15P |
| Typ montażu |
Montaż powierzchniowy SMT (pionowo na PCB) |
| Cykle łączenia |
Min. 10 cykli Molex |
| Siła trzymania styku |
> 9,8 N (cynowanie) |
| Opakowanie |
Taśma i krążek (standard) |
Charakterystyka materiałowa i elektryczna
| Pozycja |
Specyfikacja |
| Materiał obudowy |
Wysokotemperaturowy PA / PA6T, klasa palności UL94 V-0 |
| Materiał styku |
Mosiądz stopowy |
| Pokrycie styku |
Cynowane (standard); złocenie (opcjonalne) |
| Prąd znamionowy na pin |
Maks. 2,5 A na styk |
| Napięcie znamionowe |
250 V AC RMS / DC |
| Maks. rezystancja styku |
≤ 20 mΩ |
| Min. rezystancja izolacji |
≥ 1000 MΩ |
| Napięcie przebicia |
500 V AC |
Przewodnik po środowisku i lutowaniu
| Pozycja |
Specyfikacja |
| Zakres temperatur pracy |
-55 °C ~ +105 °CTTI Europe |
| Profil lutowania rozpływowego |
Zgodny z J-STD-020; temperatura szczytowa 260 °C, czas trwania 5-10 s |
| Zgodność |
RoHS, bezołowiowy |
| Uwaga dotycząca zastosowania |
Unikać długotrwałego lokalnego przegrzewania; zapobiegać efektowi "tombstoning" poprzez zrównoważony układ padów PCB |
Cechy produktu
- Kompatybilność mechaniczna i rozmieszczenie pinów z Molex 87437, łatwa zamiana BOM bez przeprojektowania PCB
- Pionowa obudowa ekranowana z jednym rzędem zapobiega błędnemu połączeniu i zginaniu pinów podczas montażu
- Materiał obudowy wysokotemperaturowy, stabilny podczas lutowania rozpływowego bezołowiowego, odporny na wypaczenia i pęcherze
- Styk ze stopu mosiądzu z precyzyjnym pokryciem; niska rezystancja styku dla stabilnej transmisji sygnału
- Solidne trzymanie styku, odporne na wibracje i wstrząsy mechaniczne w warunkach pracy pojazdów i dronów
- Wiele opcji obwodów: 2,3,4,5,6,7,8,9,10,12,15 pozycji
- Standardowe opakowanie taśma i krążek do montażu SMT typu pick-and-place; dostępne niestandardowe opakowania dla specjalnych projektów
- Opcjonalne złocenie dla zastosowań w trudnych warunkach, wymagających częstego łączenia
Zalety produktu
- Bezpośredni zamiennik: Bezpośredni zamiennik Molex 87437, bez modyfikacji układu PCB, skraca cykl przeprojektowania projektu
- Wytrzymałość kwalifikowana do zastosowań samochodowych: Zoptymalizowana wydajność antywibracyjna dla modułów sterowania dronów i pojazdów, przewyższa złącza SMT klasy konsumenckiej w warunkach wstrząsów
- Przyjazny montaż: Obudowa ekranująca chroni piny przed uszkodzeniem podczas obsługi i łączenia; stabilna wydajność lutowania rozpływowego, niższy wskaźnik wad SMT (mniej "tombstoning" / wypaczeń)
- Elastyczne opcje pokrycia: Cyna dla produkcji masowej wrażliwej na koszty; opcja złocenia dla projektów o wysokiej niezawodności w trudnych warunkach
- Krótki czas realizacji: Szeroki asortyment standardowych części 2-15P w magazynie; szybkie wsparcie w zakresie niestandardowych modyfikacji
- Opłacalna alternatywa: Konkurencyjne ceny w porównaniu do oryginalnej markowej części, utrzymanie tej samej wydajności elektrycznej i mechanicznej w celu optymalizacji kosztów BOM
Zastosowanie
- Elektronika samochodowa: Jednostki sterujące na pokładzie, moduły nadwozia, interfejs sygnału czujnika
- UAV / Dron: Płytka drukowana kontrolera lotu, połączenie zasilania i sygnału, moduły ładunku
- Kompaktowe sterowniki przemysłowe i moduły czujników
- Inteligentne urządzenia, urządzenia wbudowane IoT
- Kompaktowe płytki sygnałowe medyczne (niekrytyczne dla bezpieczeństwa)
Przewodnik wyboru klienta
- Potwierdź wymaganą liczbę pinów: dostępne 2-15P; podaj dokładną liczbę pozycji przy składaniu zapytania ofertowego
- Wybór pokrycia: Pokrycie cyną do ogólnych zastosowań wewnętrznych/normalnych wibracji; wybierz złocenie dla wysokich wstrząsów, wilgotnego środowiska lub częstych cykli łączenia
- Rozmieszczenie na PCB: Użyj rozmieszczenia zgodnego z serią Molex 87437 do bezpośredniej zamiany
- Uwaga dotycząca montażu: Należy przestrzegać krzywej lutowania rozpływowego J-STD-020; długotrwałe przegrzewanie spowoduje deformację obudowy
- Prośba o próbkę: Dostępne próbki do weryfikacji wydajności przed zamówieniem masowym
- Wsparcie niestandardowe: Kolor obudowy, specyfikacje taśmy i krążka mogą być negocjowane dla projektów o dużej objętości
FAQ
1. P: Czy macie katalog? Czy możecie wysłać mi katalog, abym mógł sprawdzić wszystkie Wasze produkty?
O: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
2. P: Nie mogę znaleźć produktu w Waszym katalogu, czy możecie go dla mnie wyprodukować?O: Nasz katalog zawiera większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji. Dla Twojej informacji, wykonanie zwykłej formy zajmuje około 35-45 dni.
3. P: Czy możecie dostarczyć próbkę? Czy te próbki są darmowe?
O: Tak, dostarczamy 5-10 sztuk darmowych próbek złączy do testowania. Ale musisz zapłacić za koszty wysyłki.
4. P: A co z czasem dostawy?
O: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni.
5. P: Jak wysłać moje zamówienie?
O: W przypadku małych paczek, wysyłamy je za pośrednictwem Express, takich jak DHL, FedEx, UPS, TNT, EMS. Jest to usługa "od drzwi do drzwi". W przypadku dużych paczek możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Jesteśmy odpowiedzialni za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6. P: Jaki rodzaj płatności akceptujecie? Czy mogę zapłacić w RMB?
O: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać taką samą kwotę jak na fakturze. I możesz zapłacić w RMB. Nie ma problemu.
7. P: Jak wygląda kontrola jakości w Waszej firmie?
O: Ściśle przestrzegamy ISO9001, IQC, OQC, IPQC, QA stanowią 10% naszego działu jakości. Wszystkie nasze produkty będą testowane przez CCD.
8. P: Potrzebuję Waszej listy cen wszystkich Waszych produktów. Czy macie listę cen?
O: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele pozycji, niemożliwe jest umieszczenie wszystkich ich cen na liście, a ceny stale się zmieniają z powodu kosztów materiałów i ilości. Możesz podać nam listę wszystkich potrzebnych pozycji; dokładnie sprawdzimy je po kolei i podamy specyfikację i listę cen.
9. P: Czy możecie wykonać niestandardowe produkty i niestandardowe opakowania?
O: Tak. Wykonaliśmy wiele niestandardowych produktów dla naszych klientów wcześniej (głównie wiązki przewodów). Jeśli chodzi o niestandardowe opakowania, nie ma problemu, ponieważ możemy umieścić Twoje logo lub inne informacje na opakowaniu. Należy tylko zaznaczyć, że wiąże się to z dodatkowymi kosztami.
10. P: Jakie certyfikaty posiadacie?
O: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
