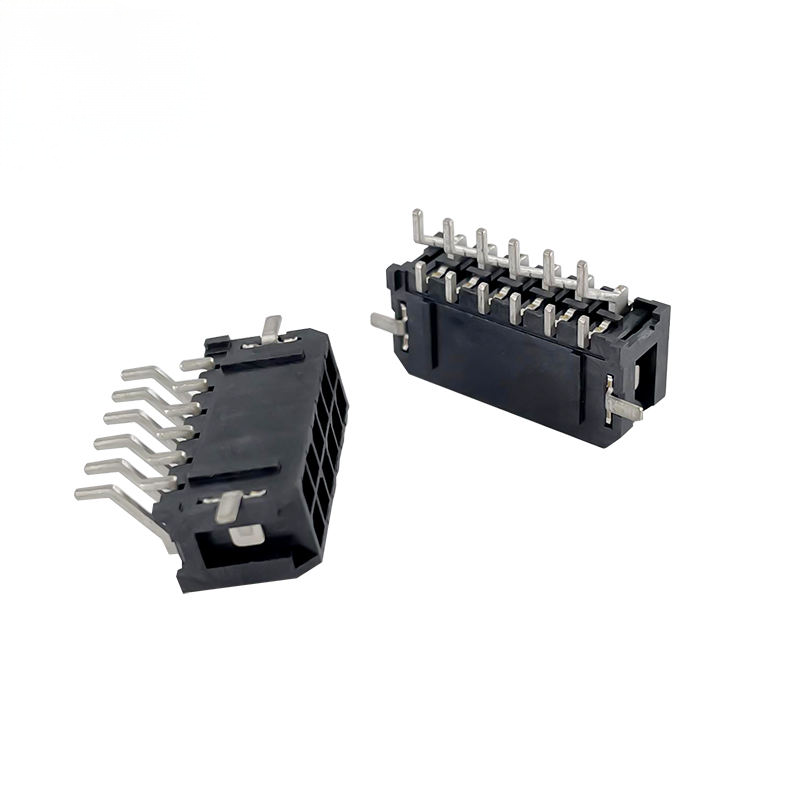

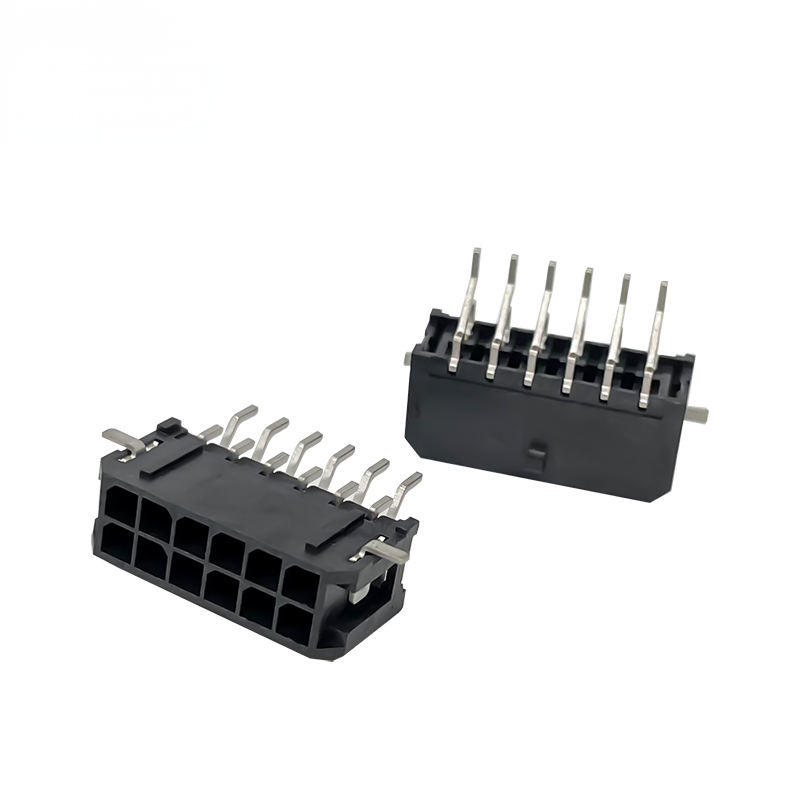

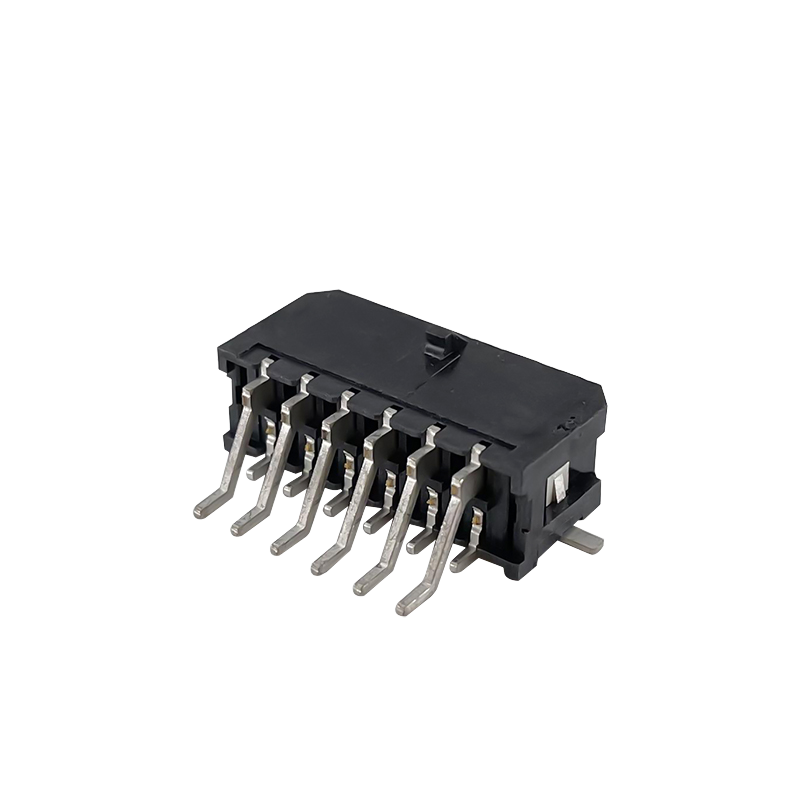

Molex 43025 Micro-Fit 3.0MM R/A SMT Kobieta łącznik płytkowy (seria MX3.0) Podwójny rzęd.
Najważniejsze informacje o produkcie
- 3płytka SMT płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki płytki
- Opcje wieloobwodu: 2x6 / 2x7 / 2x8 / 2x10 / 2x12 pinów, mieszana transmisja sygnału mocy
- Lutowanie powracające na powierzchnię, idealne do automatycznego montażu dużych objętości płyt PCB
- Pozytywna polaryzacja i konstrukcja blokowania, zapobieganie błędnemu wstawianiu i przypadkowemu odłączaniu
- RoHS & REACH zgodne; obudowa UL94V-0, dostępna opcja niskiego poziomu halogenów
- Kontakt fosfor-brązowy podwójnej wiązki; opcjonalny blach/złoty blach dla różnych wymogów niezawodności
Specyfikacje techniczne
Ogólne parametry mechaniczne
| Pozycja |
Specyfikacja |
Wskazania |
| Głupota |
30,00 mm |
Podwójny rząd |
| Rodzaj |
Płytka płytkowa SMT z prawego kąta (nazwa) |
Włókno do deski |
| Dostępne obwody |
2x6, 2x7, 2x8, 2x10, 2x12 pinów |
Liczba pinów na żądanie |
| Materiały mieszkaniowe |
PA66 Nylon |
UL94V-0, Czarny |
| Materiał kontaktowy |
Fosfor Brąz |
Wysoka retencja sprężyny |
| Powierzchnia kontaktowa |
Złote / złoto / cynowe |
Złoto dla sygnału o wysokiej niezawodności |
| Cykl rozmnażania |
Min. 30 cykli |
Standardowe wymagania branżowe |
| Gęstość PCB dopasowana |
00,8-1,6 mm |
Standardowe PCB FR‐4 |
| Opakowanie |
Taśma i rolka |
Do automatycznego montażu SMT |
Charakterystyka materiału i właściwości elektryczne
| Pozycja |
Specyfikacja |
Wskazania |
| Prąd nominalny |
5 A na kontakt |
Pozostałe urządzenia do transportu lotniczegoMyszkowiec Ele... |
| Napęd nominalny |
250 V prądem bieżącym |
|
| Maksymalna odporność na kontakt |
≤ 10 mΩ |
Początkowy stan @100 mA,20 mV |
| Min. Odporność izolacyjna |
1000 MΩ |
Badanie 500 V prądu stałegoMolex |
| Dielektryczne napięcie odporne |
1000 V AC / 1 min |
Brak awarii, wyciek < 5 mA |
| Temperatura pracy |
-40 °C ~ +105 °C |
Przechowywanie: -40~+125°CMolex |
| Zgodność |
RoHS, REACH SVHC |
Opcjonalnie nisko-halogenne |
Przewodnik środowiskowy i lutowniczy
| Pozycja |
Specyfikacja |
Uwaga dla inżyniera |
| Profil lutowania z powrotem |
260 °C maksymalnie, czas trwania szczytu 5-10 s |
Nie przekraczają 265 °C; unikaj długotrwałej ekspozycji na ciepło |
| Montowanie SMT |
Zestaw z taśmą taśmową, kompatybilny z taśmą taśmową |
Nie zaleca się ręcznego lutowania |
| Odporność na wibracje |
10-2000 Hz, 10 g |
Brak przerwy w kontakcie |
| Odporność na wstrząsy |
50 g, 11 ms |
Spełnienie ogólnej normy przemysłowej |
| Warunki przechowywania |
Temperatura 5-30 °C, wilgotność < 60% RH |
Opakowanie przeciw wilgoci; unikaj korozyjnych gazów |
Cechy produktu
- Wyrzuty poziome pod kątem prostym, dopasowanie kabli bocznego kierunku, zmniejszenie wysokości pionowej PCB
- Pełna funkcja polaryzacji, unikać uszkodzenia PCB i pasów.
- Struktura dwustronnego wiązań, stabilny kontakt w warunkach wibracji i cyklu temperatury
- Ślad powierzchniowy mocujący SMT, dopasowany do standardowego profilu ponownego przepływu; opakowanie taśmowo-walcowe do wyciągania i umieszczania
- Wielokrotne konfiguracje pinów: 2x6, 2x7, 2x8, 2x10, 2x12 pozycje dla elastycznego wyboru projektu
- Obudowa: PA66 Nylon UL94V-0; kontakt: fosfor brązowy; powłoka: cyna-nikkel/złoty błysk opcjonalny
- RoHS, zgodne z REACH; wspieranie badań przewodów świetlnych dla urządzeń domowych i produktów końcowych przemysłowych
Zalety produktu
- Oszczędność miejsca na PCB: Wylot poziomy pod kątem prostym, rozwiązuje projekt komory o pionowej wysokości ograniczonej
- Skuteczność montażu: Kompletne opakowania SMT na rolce, bezpośrednie dopasowanie linii SMT, koszty montażu ręcznego w porównaniu z typem otworu
- Przeciwko-niewłaściwej wtyczce: Wbudowany klucz polaryzacyjny, wyeliminuje ryzyko odwrotnego wstawiania w przypadku produkcji seryjnej
- Elastyczna opcja kosztów: Płytka cynowa dla obwodów zasilania o obniżonym koszcie; złoty błysk dla wysokiej niezawodności ścieżki sygnału
- Kompatybilność typu drop-in: Funkcja kształtu zgodna z systemem Molex 43025 Micro-Fit 3.0, bezpośrednia wymiana dla substytucji BOM
- Silna odporność na wibracje: Dwuświetlny kontakt fosforu z brązu utrzymuje stabilną odporność w warunkach drgań i cykli termicznych
- Gotowy do wielozadaniowego: Dostępny zapas 6-12 szpilów w dwóch rzędach, wsparcie prototypu i zamówienia seryjnej produkcji
Zastosowanie
- Przemysłowe sterowanie: moduły PLC, serwo sterownik, czujnik zasilający sygnał
- Elektronika użytkowa: urządzenia zasilania, urządzenia gospodarstwa domowego, połączenie urządzeń inteligentnych z płytą główną
- Nowa energia: mały system zarządzania baterią, moduł ładowania, sterownik mocy LED
- Sprzęt biurowy: drukarka, skaner, wewnętrzne okablowanie terminala POS
- Urządzenie medyczne (inne niż implanty): wewnętrzne połączenie urządzeń badawczych
- Bezpieczeństwo i automatyzacja: kontrola dostępu, urządzenia nadzoru, połączenie kablów z tablicą
Przewodnik do wyboru klientów
- Wybór liczby pinów: Potwierdź wymagane kanały zasilania + sygnału; dostarczamy 2x6 / 2x7 / 2x8 / 2x10 / 2x12 warianty.
- Wybór powłoki:
- Płytki elektryczne, w których nie jest stosowane żelazo, w których nie jest stosowane żelazo
- Złoty błysk: Urządzenia o krytycznym zasięgu sygnału, wysokiej wibracji i długiej żywotności
- Zestaw PCB: Zaprojektowane do PCB FR-4 o grubości 0,8-1,6 mm; przed uwolnieniem PCB należy zweryfikować wzór lądu.
- Odpowiedź na parzenie: Połączyć z kobiecą obudową z serii 43025 i odpowiednimi końcówkami kręgowymi.
- Ostrzeżenie termiczne: Postępuj zgodnie z zaleconą przez nas krzywą odpływu; nadmierna temperatura uszkodzi obudowę z nylonu.
- Środowisko: W przypadku środowiska o wysokiej wilgotności i działaniu żrącym należy wybrać wersję kontaktową pokrytą złotem.
Częste pytania
1. P: Czy masz katalog? Czy możesz wysłać mi katalog, aby sprawdzić wszystkie swoje produkty?
A: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby uzyskać katalog.
2P: Nie mogę znaleźć produktu w waszym katalogu.Logue, możesz zrobić ten produkt dla mnie?
A: W naszym katalogu znajduje się większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jaki produkt potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji.Dla twojej referencji., wykonanie zwykłej formy zajmie około 35-45 dni.
3P: Czy możecie dostarczyć próbkę?
O: Tak, dostarczamy 5-10 sztuk bezpłatnych próbek łączników do testowania.
4P: Co z czasem dostawy?
A: Towary z zapasów są dostarczane w ciągu 1 dnia; towary dostosowane są dostarczane w ciągu 5-7 dni
5P: Jak wysłać zamówienie?
A: W przypadku małych paczek, wysyłaj je ekspresowo, takie jak DHL, FedEx, UPS, TNT, EMS. To usługa od drzwi do drzwi. W przypadku dużych paczek, możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych.Odpowiadamy za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6P: Jakiego rodzaju płatność akceptujesz? Czy mogę zapłacić w RMB?
A: Akceptujemy T/T ((transfer bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać taką samą kwotę jak faktura. I możesz zapłacić w RMB. Bez problemu.
7P: Co powiesz na kontrolę jakości w Twojej firmie?
A: Ściśle przestrzegać ISO9001, IQC, OQC, IPQC, QA zajmują 10% naszego działu jakości.
8P: Potrzebuję listy cen wszystkich produktów.
A: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele produktów, niemożliwe jest, aby wszystkie ich ceny na liście,i ceny zawsze się zmieniają z powodu kosztów materiału i ilości. I możesz dać nam listę wszystkich elementów, których potrzebujesz; będziemy dokładnie potwierdzić jeden po drugim i dać ci specyfikację i cenę
9. P: Czy możesz zrobić zamówione produkty i zamówione opakowania?
A: Tak. Zrobiliśmy wiele niestandardowych
W przypadku spakowania na zamówienie, nie ma problemu, ponieważ umieszczamy Twoje logo lub inne informacje na opakowaniu.Muszę tylko zauważyć, że to wiąże się z dodatkowymi kosztami..
10P: Jakie masz certyfikaty?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
