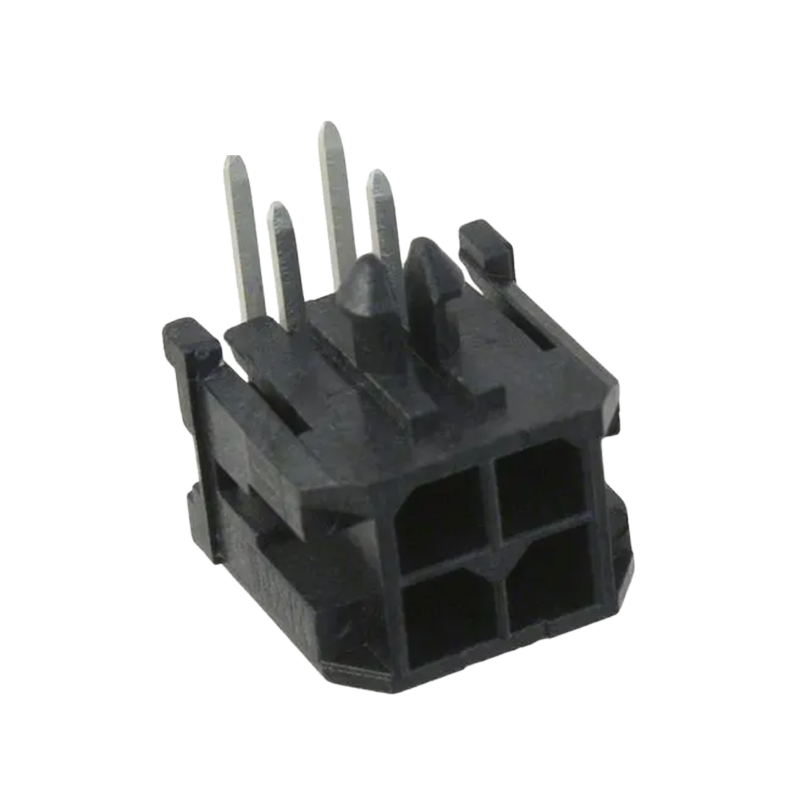

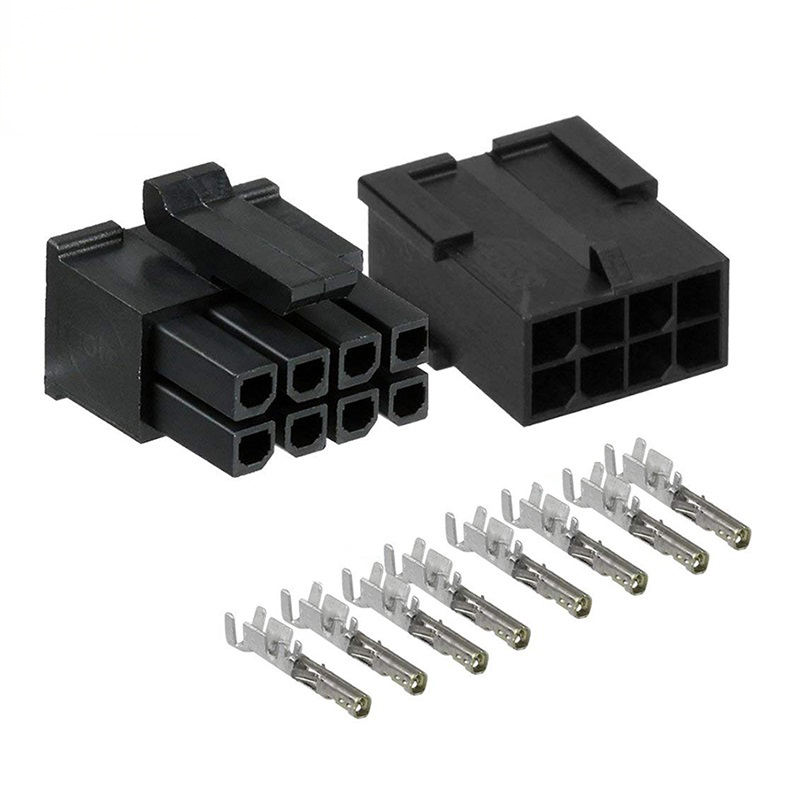

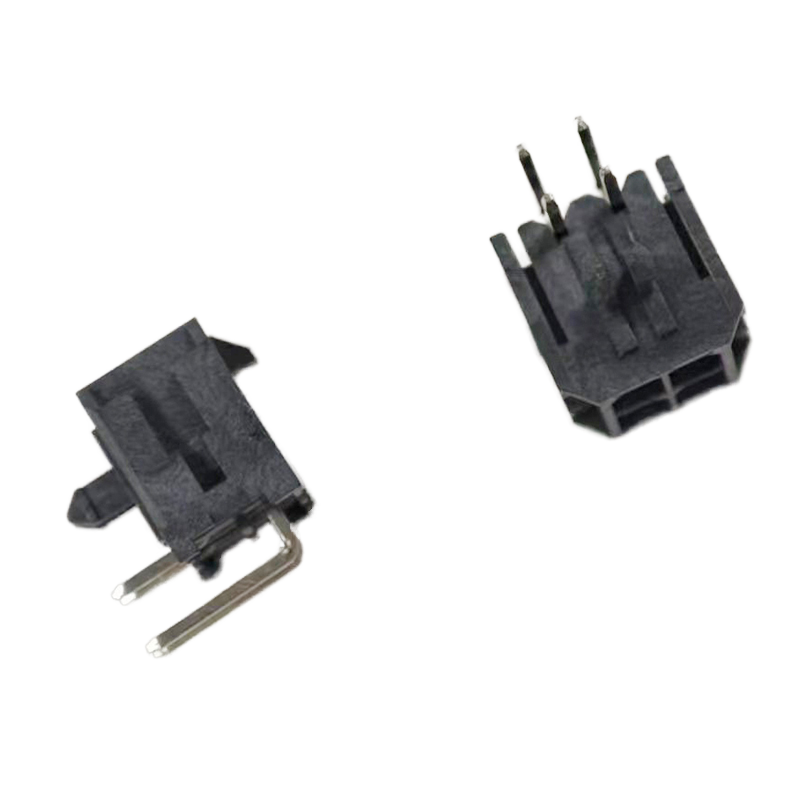

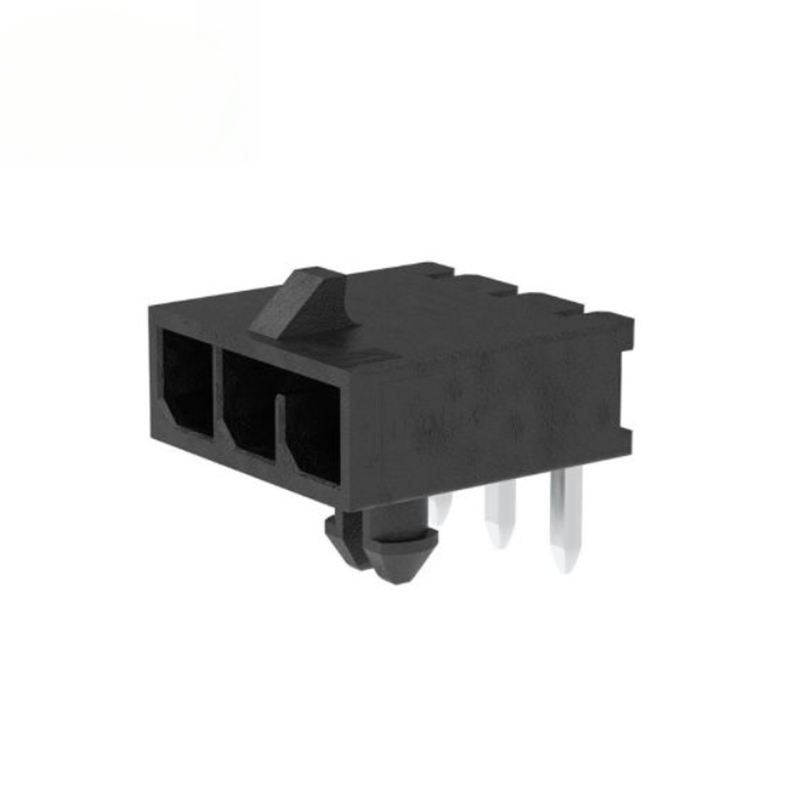

Złącza PCB Molex 43045 Micro‑Fit 3.0 mm R/A z pinami męskimi 2X2 / 6P / 8P /12P dwurzędowe prostokątne MX3.0
Najważniejsze cechy produktu
- Złącze męskie z rastrem 3.0 mm, dwurzędowe, kątowe, przelotowe, kompatybilne z serią Molex 43045 Micro‑Fit 3.0
- Dostępne: 6‑pinowe / 8‑pinowe /12‑pinowe, hybrydowe połączenie zasilania i sygnału typu przewód‑do‑płytki
- Obudowa LCP wysokotemperaturowa UL94‑V0, zgodna z żarowym drutem, dostępna opcja nisko‑halogenowa
- Piny męskie ze stopu mosiądzu, opcje cynowania matowego / selektywnego złocenia dla różnych warunków pracy
- Wbudowany klucz polaryzacyjny + kołek blokujący PCB, zapobiegający błędnemu włożeniu i wypadaniu podczas wibracji
- Idealne do układów PCB z ograniczoną przestrzenią, współpracuje z gniazdem żeńskim serii 43025
Specyfikacje techniczne
Ogólne parametry mechaniczne
| Element |
Specyfikacja |
| Seria |
Micro‑Fit 3.0 (kompatybilne z 43045) |
| Raster |
3.00 mm |
| Liczba rzędów |
Dwurzędowe |
| Dostępne pozycje |
6P, 8P, 12P |
| Orientacja |
Kątowe (R/A) |
| Styl montażu |
Przelotowy (lutowany) |
| Cykle łączenia |
Typowo 30 cykliMolex |
| Siła łączenia / rozłączania |
Maks. 8N / Min. 2.4N na obwódMolex |
| Koplanarność |
≤0.15 mm dla końcówek lutowniczych |
| Blokowanie |
Wbudowany kołek blokujący PCB + klucz polaryzacyjny obudowy |
| Partner do łączenia |
Gniazdo żeńskie serii 43025 |
Charakterystyka materiałowa i elektryczna
| Element |
Specyfikacja |
| Materiał obudowy |
LCP z wypełnieniem szklanym, UL94‑V‑0, czarny, zdolny do pracy z żarowym drutem GWIT ≥775℃ |
| Materiał styku |
Stop mosiądzu |
| Opcja poszycia‑A |
Cynowanie matowe na niklu (ogólne zastosowanie komercyjne) |
| Opcja poszycia‑B |
Selektywne złoto na powierzchni styku + cyna na końcówce lutowniczej (wysoka niezawodność) |
| Prąd znamionowy |
Maks. 8.5A na styk (zależy od grubości przewodu i wzrostu temperatury) |
| Napięcie znamionowe |
600V AC/DC |
| Maks. rezystancja styku |
≤10 mΩ |
| Min. rezystancja izolacji |
≥1000 MΩ |
| Napięcie przebicia |
1500V AC przez 1 minutę, bez przebicia |
Przewodnik po środowisku i lutowaniu
| Element |
Specyfikacja |
| Temperatura pracy |
-40 ℃ ~ +105 ℃ |
| Zgodność |
RoHS, REACH SVHC, opcja nisko‑halogenowa |
| Metoda lutowania |
Kompatybilne z lutowaniem na fali / reflow IR (pin przelotowy) |
| Maks. temp. reflow |
Maks. 265 ℃ (ograniczenie czasu 10s) |
| Warunki przechowywania |
5‑30 ℃, 40‑70% RH, unikać gazów korozyjnych |
| Opakowanie |
Dostępne tacki / taśmy i krążki do automatycznego wkładania |
Cechy produktu
- Dwurzędowe złącze o rastrze 3.0 mm, kątowe, lutowane przelotowo, z poziomym wyprowadzeniem kabla
- Zintegrowany klucz polaryzacyjny: zapobiega odwrotnemu podłączeniu, chroni PCB i wiązkę przed uszkodzeniem
- Zatrzaskowy plastikowy kołek blokujący: pewnie blokuje złącze na PCB, odporny na wstrząsy i wibracje
- Wysokowydajna obudowa z tworzywa LCP, wytrzymuje wysokie temperatury szczytowe podczas lutowania reflow IR
- Wiele opcji poszycia: cynowanie matowe do projektów wrażliwych na koszty; selektywne złocenie do zastosowań o wysokiej liczbie cykli / w środowisku korozyjnym
- W pełni ekranowana konstrukcja pinów, zapobiega przypadkowym zwarciom spowodowanym przez obce zanieczyszczenia
- Standardowy partner do łączenia: seria gniazd żeńskich 43025, kompletny ekosystem połączeń Micro‑Fit 3.0
Zalety produktu
- Przyjazny dla układu: Poziome wyprowadzenie pod kątem prostym znacznie zmniejsza wymagania dotyczące wysokości pionowej na PCB, idealne do wąskich szaf i smukłych obudów urządzeń
- Gotowy do masowej produkcji: Ścisła kontrola koplanarności zmniejsza wskaźnik wad lutowniczych; opakowania w tackach i na krążkach wspierają automatyczne linie montażowe
- Elastyczny kosztowo: Wersja cynowana dla urządzeń konsumenckich wrażliwych na koszty; wersja selektywnie złocona dla urządzeń przemysłowych / o długiej żywotności i wysokich wibracjach
- Konstrukcja zapobiegająca awariom: Klucz polaryzacyjny + ekranowany pin + kołek blokujący PCB wspólnie zapobiegają błędnemu podłączeniu, luźnemu połączeniu i ryzyku zwarcia
- Pełna kompatybilność z ekosystemem: Bezpośrednie połączenie ze standardowym gniazdem żeńskim Micro‑Fit3.0 43025, brak konieczności przeprojektowania istniejących projektów opartych na Molex
- Odporność na wysokie temperatury: Obudowa LCP zapobiega topieniu plastiku podczas lutowania na fali / reflow, zmniejsza wskaźnik odrzutów montażowych
Zastosowanie
- Automatyka przemysłowa: moduły PLC, sterowniki serwo, sterowniki przemysłowe, połączenia zasilania i sygnału czujników
- Datacom i sieci: routery, przełączniki, wewnętrzne dystrybucje zasilania serwerów małych rozmiarów
- Elektronika użytkowa: urządzenia gospodarstwa domowego, zasilacze, moduły zarządzania baterią
- Sprzęt medyczny: wewnętrzne połączenia przewodowe urządzeń medycznych nieimplantowanych
- Nowa energia: małe pakiety baterii, płytki sterujące ładowaniem
- Inteligentny sprzęt: bramki IoT, płytki sterujące wbudowane, wewnętrzne okablowanie robotów
Przewodnik wyboru klienta
- Wybór liczby pinów: Potwierdź ilość obwodów; wybierz 6P /8P /12P zgodnie ze schematem. Zachowaj zapasową pozycję obwodu dla przyszłej modernizacji, jeśli to możliwe.
- Wybór poszycia:
- Cynowanie matowe: Wewnętrzne środowisko ogólne, niska liczba cykli łączenia (<30 razy), priorytet kosztowy
- Selektywne złocenie: Wysokie wibracje, wilgotne środowisko, powtarzalne cykle łączenia, urządzenia przemysłowe o długiej żywotności
- Uwagi dotyczące układu PCB: Jest to złącze kątowe przelotowe, zarezerwuj otwór na kołek blokujący w footprintcie PCB; ściśle przestrzegaj układu pinów z karty katalogowej, aby uniknąć zwarcia lutowniczego.
- Kontrola połączenia: Musi być sparowane z gniazdem żeńskim serii Micro‑Fit3.0 43025, NIE MIESZAĆ z innymi seriami o rastrze 3.0 mm niebędącymi Micro‑Fit.
- Zmniejszenie prądu: Zmniejsz prąd przy wysokiej temperaturze otoczenia; nie przekraczaj ciągłego obciążenia 8.5A powyżej 85 ℃.
- Przypomnienie o montażu: Nie stosuj nadmiernej siły bocznej po połączeniu; kołek blokujący musi być w pełni wsunięty w otwór pozycjonujący PCB.
FAQ
1. P: Czy macie katalog? Czy możecie wysłać mi katalog, abym mógł sprawdzić wszystkie Wasze produkty?
O: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
2. P: Nie mogę znaleźć produktu w Waszym katalogu, czy możecie wyprodukować ten produkt dla mnie? O: Nasz katalog zawiera większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji. Dla Twojej informacji, wykonanie zwykłej formy zajmuje około 35-45 dni.
3. P: Czy możecie dostarczyć próbkę? Czy te próbki są darmowe?
O: Tak, dostarczamy 5-10 sztuk próbek złączy za darmo do testowania. Ale musisz zapłacić za koszty wysyłki.
4. P: A co z czasem dostawy?
O: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni.
5. P: Jak wysłać moje zamówienie?
O: W przypadku małych paczek, wysyłamy je za pośrednictwem Express, takich jak DHL, FedEx, UPS, TNT, EMS. Jest to usługa od drzwi do drzwi. W przypadku dużych paczek możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Jesteśmy odpowiedzialni za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6. P: Jakiego rodzaju płatności akceptujecie? Czy mogę zapłacić w RMB?
O: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać tę samą kwotę co na fakturze. I możesz zapłacić w RMB. Nie ma problemu.
7. P: A co z kontrolą jakości Waszej firmy?
O: Ściśle przestrzegamy ISO9001, IQC, OQC, IPQC, QA stanowią 10% naszego działu jakości. Wszystkie nasze produkty będą testowane przez CCD.
8. P: Potrzebuję Waszej listy cen wszystkich Waszych produktów. Czy macie listę cen?
O: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele pozycji, niemożliwe jest sporządzenie listy cen wszystkich z nich, a ceny stale się zmieniają z powodu kosztów materiałów i ilości. A Ty możesz podać nam listę wszystkich potrzebnych pozycji; dokładnie sprawdzimy je jedna po drugiej i podamy specyfikację i listę cen.
9. P: Czy możecie wykonać niestandardowe produkty i niestandardowe opakowania?
O: Tak. Wcześniej wykonaliśmy wiele niestandardowych produktów dla naszych klientów (głównie wiązek przewodów). Jeśli chodzi o niestandardowe opakowania, nie ma problemu, ponieważ możemy umieścić Twoje logo lub inne informacje na opakowaniu. Musisz tylko zaznaczyć, że wiąże się to z dodatkowymi kosztami.
10. P: Jakie certyfikaty posiadacie?
O: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, itp.
