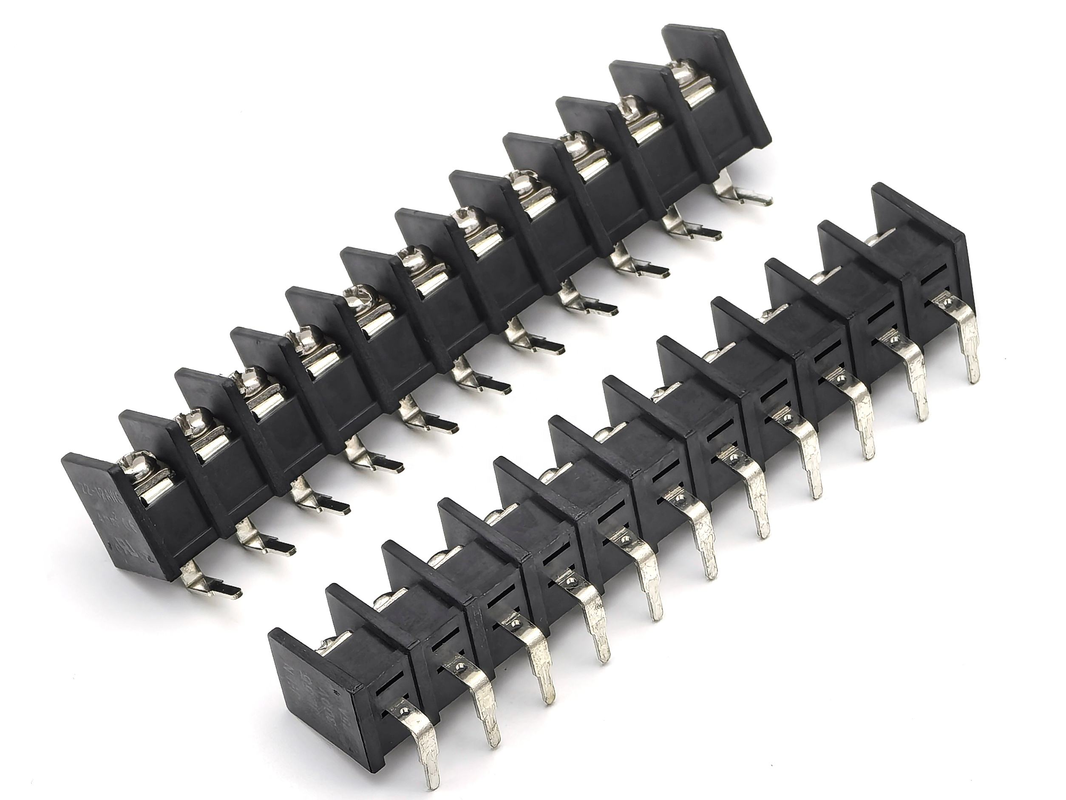

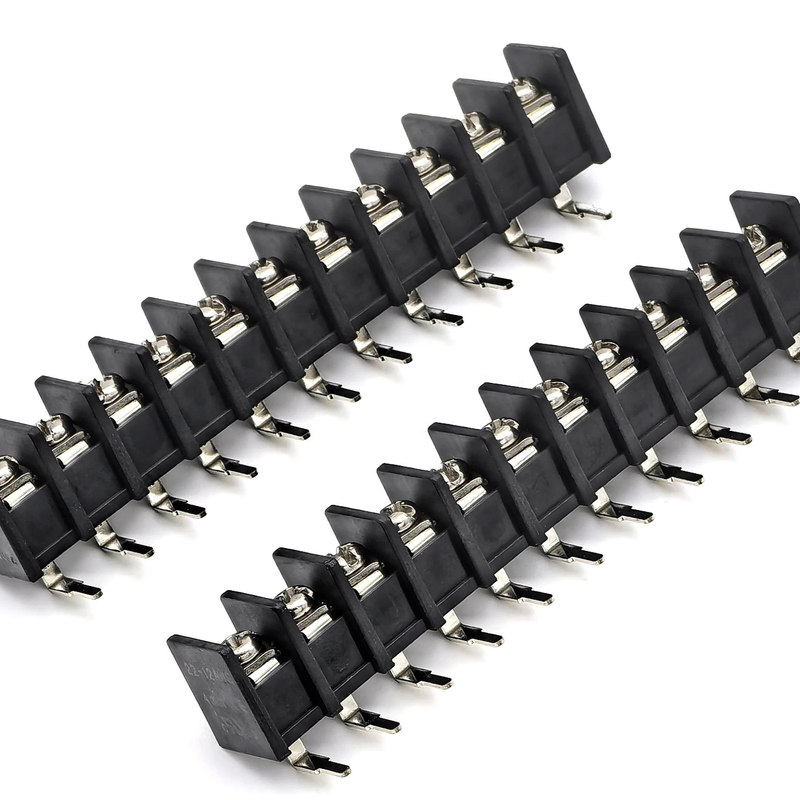

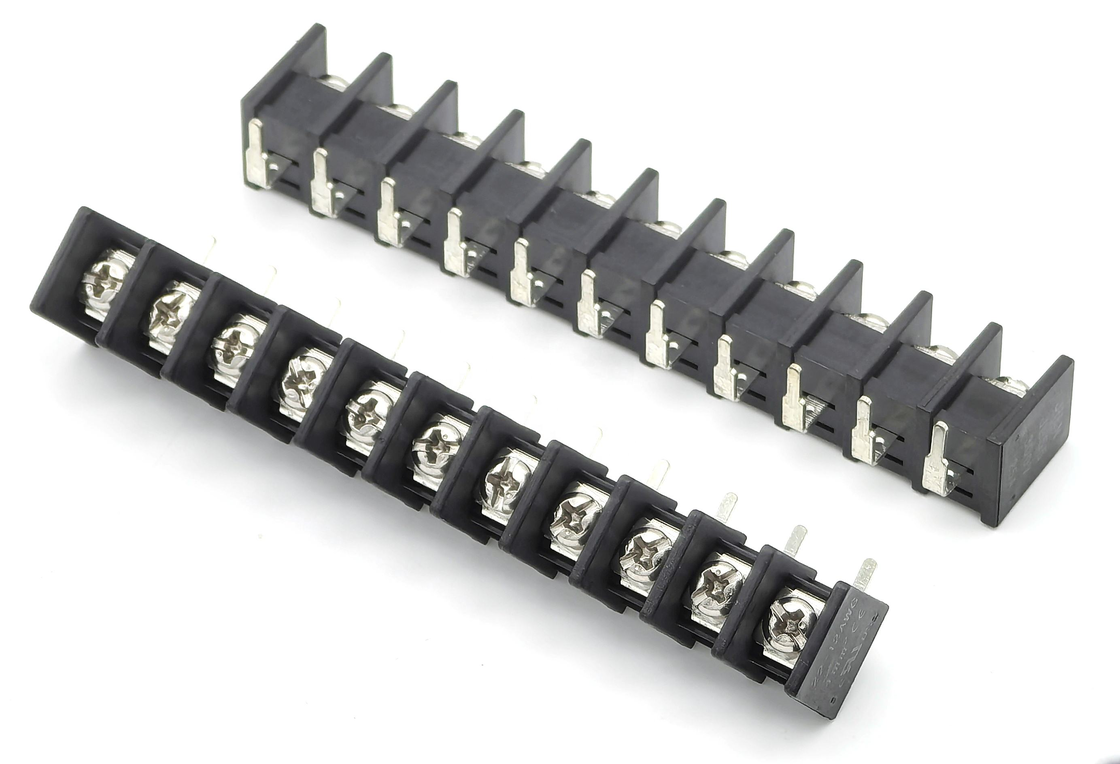

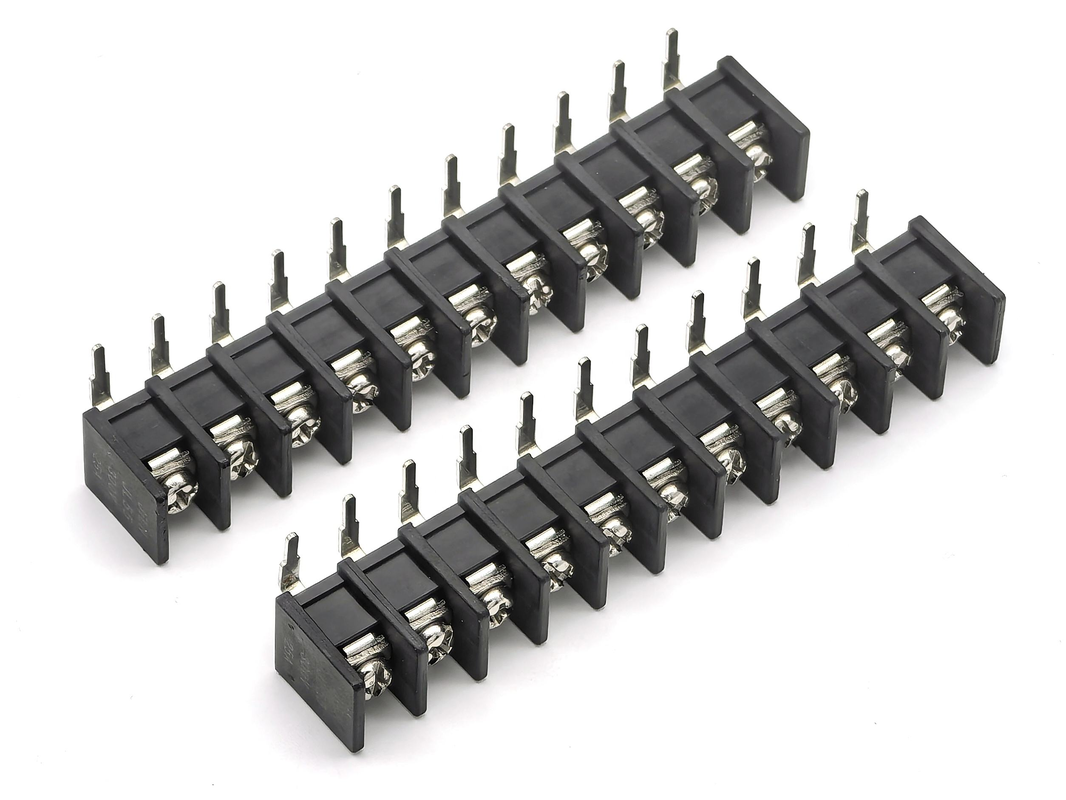

9.5mm bariera pasmowe bloky końcowe 90 stopni DIP Czarny 11P PA66 Materiał 300V 25A

9.5mm bariera pasmowe bloky końcowe 90 stopni DIP Czarny 11P PA66 Materiał 300V 25A

Najważniejsze

• 9.5 mm przepiętości, 11 pozycji 90 stopni DIP przez otwór bariery końcowej bloku, czarny PA66 UL94V-0 obudowy
• 300V / 25A ciągła prędkość, bezpieczne zatrzymanie drutu za pomocą śruby-zacisk dla przewodów PCB o dużej mocy
• Izolacja fizyczna bariery między biegunami w celu uniknięcia ryzyka przeciągania łuku i zwarcia
• Kontakty z mosiądzu platerowanego cynowym, stabilna przewodność, antyoksydujące dla długiej żywotności
• Standardowy odcisk DIP, dopasowany do masowego zespołu SMT / przez otwór; zgodny z RoHS i REACH

Opis produktu

Ogólne parametry mechaniczne

Charakterystyka materiału i właściwości elektryczne

Wskazówka dotycząca środowiska i lutowania

Cechy produktu

1. Struktura izolacyjna bariery: fizyczna particja między sąsiednimi biegunami, minimalizuje ryzyko zwarcia i łuku w stanie pracy o dużej mocy

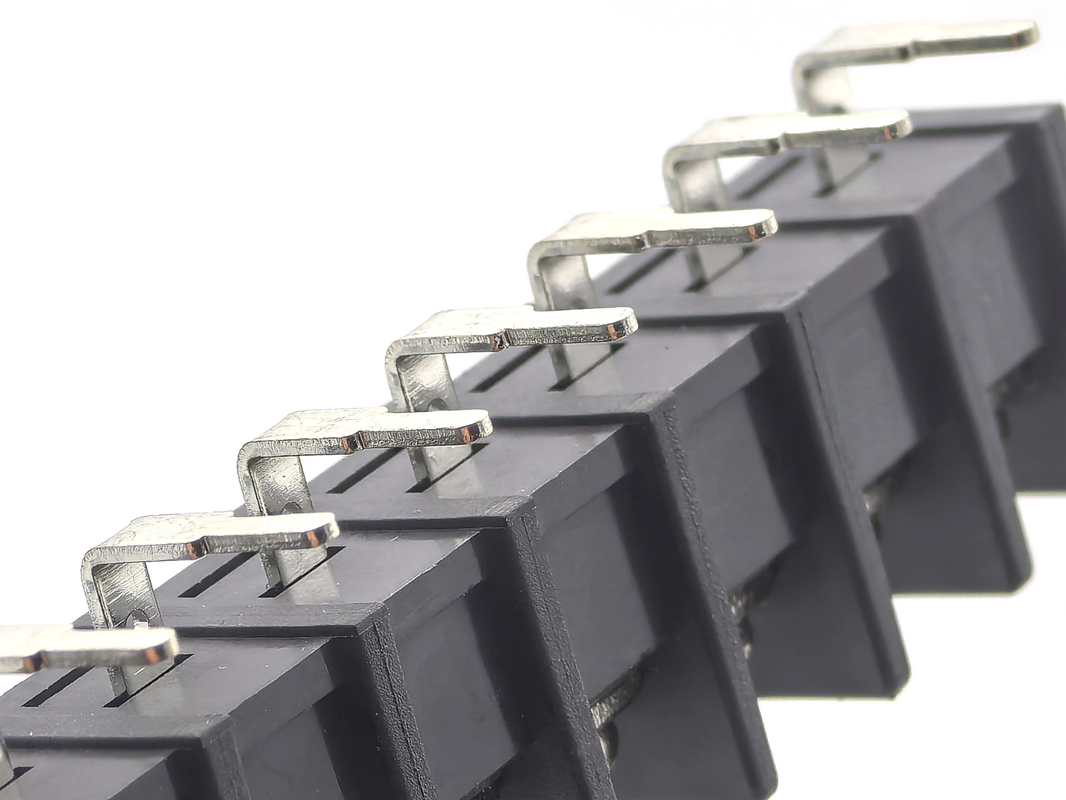

2. 90 stopni kąta pionowego pinów DIP: pionowe w PCB, poziomy dostęp do przewodów, oszczędność miejsca na górze tablicy
3. PA66 UL94V-0 obudowa przeciwzapalna, wyjątkowa odporność na uderzenia termiczne i mechaniczne
4. Kontakt z mosiądzu i żuraw stalowy z niklu: niska odporność na kontakt, antykorozja, stabilna siła zaciskania w warunkach drgań
5. Zakończenie śruby-zacisku: akceptuje przewód z włókienami/przewód stały, łatwe montaż i konserwacja w terenie
6. konfiguracja stała o 11 szpilów do integracji sygnału mocy wielozłącza; dostępna dostosowana liczba biegów
7. surowiec zgodny z RoHS, spełniający światowe wymagania dotyczące środowiska przemysłowego

Zalety produktu

1. Ulepszenie bezpieczeństwa: wbudowana ściana barierowa zapobiega prześlizgowi i przepływowi łuku, znacznie bezpieczniejsza niż zwykłe bloky końcowe bez bariery dla wielokanałowych obwodów wysokiego prądu
2. Optymalizacja długiego ciała z 11 szpilów: konstrukcja w jednej części w 11 pozycjach, bez splicingu wielu krótkich bloków; zmniejszenie śladu PCB i wskaźnika błędów montażu
3. Wyroby z tworzyw sztucznych: Śruby M3 utrzymują stabilne ciśnienie drutu, odpowiednie do urządzeń z ciągłym uderzeniem i wibracją
4. Kosztowo efektywne rozwiązanie wysokiej mocy: 25Przedstawianie bieżących wyników bez nadwyżki nadmiernego kosztu, wyników bilansu i budżetu BOM
5. Przystosowany do montażu: standardowe rozmieszczenie pinów DIP o 90 stopni, zgodne z głównymi liniami produkcyjnymi lutowania falowego; nie wymaga specjalnej oprawy
6. Stabilność dostaw: produkcja wewnętrzna, wsparcie zamówień wielkościowych, potwierdzenie rysunku w celu modyfikacji na zamówienie

Zastosowanie

• Płyty PCB do kontroli przemysłowej
• Przekaz zasilania przełącznikowego i jednostki zasilania sterownika LED
• Sprzęt automatyczny i moduły sterowania przekaźnikiem
• Urządzenia przyrządów i pomiarów
• Płyty sterowania pomocniczej nowej energii
• Urządzenia elektryczne do gospodarstw domowych o dużej mocy
• Wewnętrzne rozkład mocy wieloprzewodowej szafki

Opcje dostosowywania

1. Potwierdzenie odcisku PCB: przed masową produkcją sprawdź, czy układ pinów DIP w zakresie 90 stopni pasuje do podkładki PCB.
2. Ograniczenie prądu: w przypadku gdy temperatura otoczenia przekracza 85 °C, obniżenie prądu roboczego poniżej 20 A.
3. Wybór drutu: do pracy z pełnym obciążeniem zbliżonym do 25A należy użyć drutu o grubości 12-14AWG; nie przekraczać maksymalnego przekroju poprzecznego drutu.
4. Kontrola momentu obrotowego: zaciśnij śrubę przy 0,5 N·m; nadmiar momentu obrotowego pęka obudowę PA66, brak momentu obrotowego powoduje luźne połączenie i wytwarzanie ciepła.
5. Jeśli 11-pin nie pasuje do Twojego projektu: wspieramy alternatywne wersje 2P-24P z numerem bieguna tej serii.
6. W przypadku scenariuszy wysokich drgań: sprawdź szczelność śruby po długim czasie pracy w ramach rutynowej konserwacji.

Krok Proces niestandardowy

1. Zbiór wymogów → 2. Ocena techniczna i cytacja → 3. Przegląd i potwierdzenie rysunku 3D → 4. Formą / narzędziem i prototypem → 5. Badanie próbki (kontakt R, retencja, ponowny przepływ) i zatwierdzenie → 6.Masowa produkcja → 7- Ostateczna kontrola i wysyłka.
