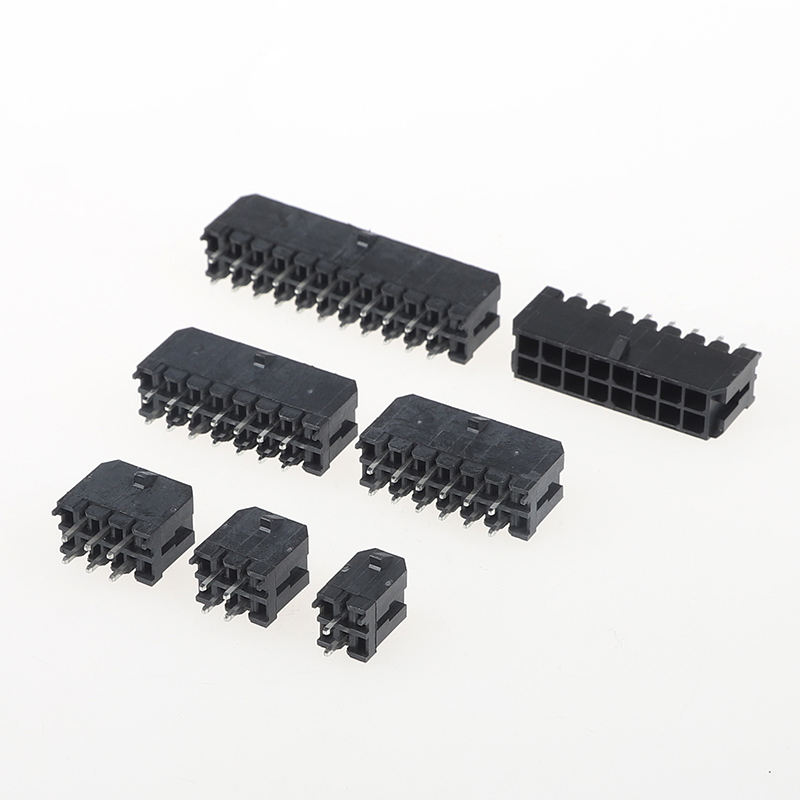

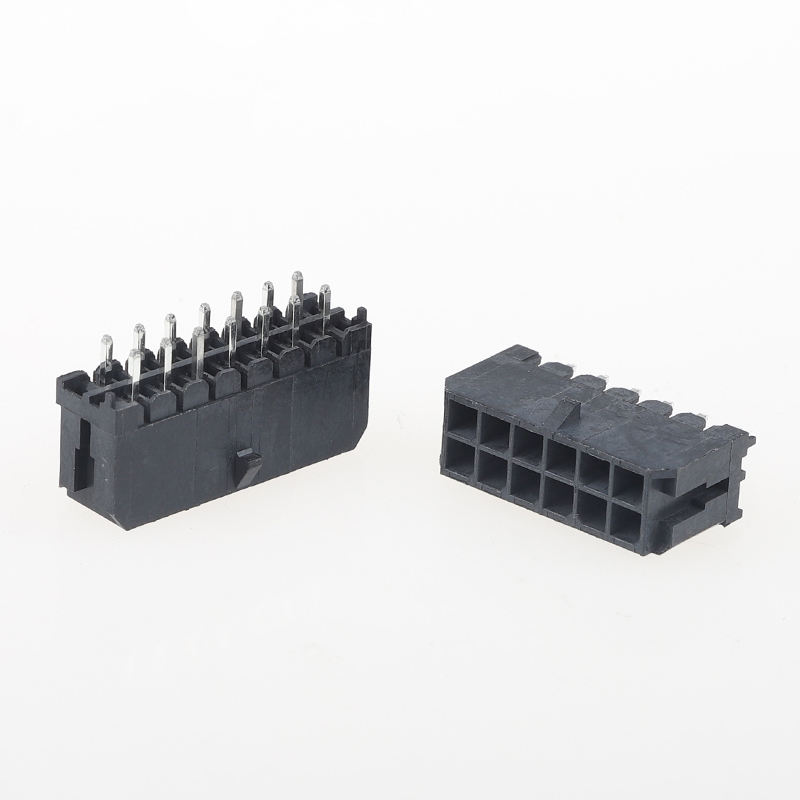

Złącze wtykowe z prostym pinem MX3.0 Metal Double Row Buckle 3.0mm Pitch 180 Degree 43045 Małe złącza śrubowe zasilania PCB 5557
Najważniejsze cechy produktu
- Obudowa ognioodporna UL94V-0 i bezhalogenowa; spełnia wymagania bezpieczeństwa dla urządzeń przemysłowych i domowych
- Wzmocniona metalowa klamra blokująca. Zapobiega rozłączeniu; zapobiega przypadkowemu rozłączeniu podczas silnych wibracji w trudnych warunkach przemysłowych i motoryzacyjnych
- Kompletne rozwiązanie systemowe: dostępne pasujące obudowy + złącza zaciskane, kompleksowe zaopatrzenie
- Podwójny rząd o rastrze 3.0mm, prosty pin header do lutowania przez otwór 180°, mieszane zastosowanie zasilania i sygnału
- Zgodność z RoHS i REACH
Specyfikacje techniczne
| Kategoria |
Pozycja |
Parametr |
| Wydajność elektryczna |
Napięcie znamionowe |
600V AC/DC |
| Prąd znamionowy |
Do 8.5A na pin |
| Rezystancja styku |
≤20mΩ |
| Rezystancja izolacji |
≥1000MΩ |
| Napięcie przebicia |
1500V AC, 1min |
| Wydajność mechaniczna |
Cykle łączenia/rozłączania |
Min 30 cykli |
| Siła trzymania złącza |
≥24.5N |
| Antywibracyjny |
Przeszedł przemysłowy test losowych wibracji, brak przerywanego otwarcia |
| Materiał i powłoka |
Obudowa |
PA66, UL94V-0, bezhalogenowy, czarny |
| Materiał pinu / złącza |
Stop miedzi |
| Powłoka |
Jasna powłoka cynowa (opcjonalna powłoka złota dla wersji o wysokiej niezawodności) |
| Specyfikacja środowiskowa |
Temperatura pracy |
-40°C ~ +125°C |
|
Temperatura przechowywania |
-45°C ~ +130°C |
| Instrukcja lutowania |
Lutowanie na fali |
Szczyt 260°C, maks. 5s |
| Lutowanie ręczne |
350°C, ≤5s na pin |
| Uwaga |
Unikać wielokrotnego lutowania w wysokiej temperaturze, aby zapobiec deformacji plastiku |
Odnośnik krzyżowy / Alternatywne zamienniki
Bezpośredni zamiennik serii Molex Micro-Fit 3.0 43045. Kompatybilne obudowy i złącza pasują do serii 43020 / 43030. Działa również jako ekonomiczny zamiennik serii 5557 w wielu projektach połączeń zasilania.
Inżynierowie mogą ponownie wykorzystać istniejące układy PCB i narzędzia do produkcji wiązek przewodów, bez konieczności przeprojektowania.
Zalety produktu
- Antywibracyjne metalowe zatrzaski: Rozwiązuje problem klientów związany z rozłączaniem się złączy pod wpływem wibracji w urządzeniach automatyki/pojazdach
- Tworzywo bezhalogenowe UL94V-0, bezpieczniejsze dla urządzeń domowych i sterowania przemysłowego
- Pełna produkcja wewnętrzna: pin header, obudowa, złącza zaciskane, stabilny łańcuch dostaw
- Krótki czas realizacji próbek i produkcji masowej, elastyczna personalizacja liczby pinów
- Ścisła 100% kontrola przed wysyłką, niski wskaźnik awaryjności styków
Zastosowanie
✅ Automatyka przemysłowa, moduły sterowania serwo i zasilaniem
✅ Urządzenia domowe, zasilacze i ładowarki
✅ Wewnętrzne połączenia zasilania i sygnału w pojazdach
✅ Sprzęt medyczny, systemy telekomunikacyjne i zarządzania baterią
✅ Połączenia zasilania z płytki drukowanej do płytki drukowanej
Metoda pakowania
- Standard: pakowanie w torby antystatyczne
- Opcjonalnie: pakowanie w białe / neutralne kartony. Dostępne niestandardowe etykiety i kody kreskowe na życzenie.
Metoda płatności
Dostępne EXW, FOB, CIF, CPT, T/T, L/C
Czas realizacji
- Próbki: 3 dni robocze
- Zamówienie masowe: 1–2 tygodnie
Certyfikat fabryczny i usługi niestandardowe
- Certyfikaty: UL, RoHS, REACH, ISO9001
- MOQ: Niskie MOQ dla standardowych pozycji
- Polityka próbek: Wsparcie dla darmowych próbek / szybka dostawa próbek. Usługa niestandardowa: Niestandardowa liczba pinów, grubość powłoki, montaż wiązek przewodów, specjalne pakowanie i znakowanie.
Przewodnik wyboru klienta
- Potwierdź liczbę pinów: 22P ~ 216P standardowo dostępne; skontaktuj się z nami w celu uzyskania dłuższych obwodów
- Redukcja prądu: Zmniejsz prąd znamionowy, gdy wiele pinów jest obciążonych razem w wysokiej temperaturze otoczenia
- Środowisko wibracyjne: Należy użyć wersji z metalowym zatrzaskiem, aby zapobiec nieoczekiwanemu rozłączeniu
- Wybór materiału: Domyślnie UL94V0 bezhalogenowy; określ powłokę złotą, jeśli wymagany jest długi cykl łączenia
- Projekt PCB: Postępuj zgodnie ze standardowym układem 43045 w celu bezpośredniego zamiennika; sprawdź profil temperatury lutowania przed produkcją masową
FAQ
1. P: Czy masz katalog? Czy możesz wysłać mi katalog, abym mógł sprawdzić wszystkie Twoje produkty?
O: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
2. P: Nie mogę znaleźć produktu w Twoim katalogu. Czy możesz wyprodukować ten produkt dla mnie? O: Nasz katalog zawiera większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji. Dla Twojej informacji, wykonanie zwykłej formy zajmuje około 35-45 dni.
3. P: Czy możesz dostarczyć próbkę? Czy te próbki są darmowe?
O: Tak, dostarczamy 5-10 sztuk darmowych próbek złączy do testowania. Ale musisz zapłacić za koszty wysyłki.
4. P: A co z czasem dostawy?
O: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni.
5. P: Jak wysłać moje zamówienie?
O: W przypadku małych paczek wysyłamy je za pośrednictwem Express, takich jak DHL, FedEx, UPS, TNT, EMS. Jest to usługa od drzwi do drzwi. W przypadku dużych paczek możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Jesteśmy odpowiedzialni za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6. P: Jaki rodzaj płatności akceptujesz? Czy mogę zapłacić w RMB?
O: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać tę samą kwotę co na fakturze. I możesz zapłacić w RMB. Nie ma problemu.
7. P: A kontrola jakości Twojej firmy?
O: Ściśle przestrzegamy ISO9001. IQC, OQC, IPQC i QA stanowią 10% naszego personelu. Wszystkie nasze produkty będą testowane przez CCD.
8. P: Potrzebuję Twojej listy cen wszystkich Twoich produktów. Czy masz listę cen?
O: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele pozycji, niemożliwe jest umieszczenie wszystkich ich cen na liście, a ceny stale się zmieniają z powodu kosztów materiałów i ilości. A Ty możesz podać nam listę wszystkich potrzebnych pozycji; dokładnie sprawdzimy jedną po drugiej i podamy specyfikację i listę cen.
9. P: Czy możesz wykonać niestandardowe produkty i niestandardowe opakowania?
O: Tak. Wykonaliśmy wiele niestandardowych produktów dla naszych klientów wcześniej (głównie wiązki przewodów). Jeśli chodzi o niestandardowe opakowania, nie ma problemu, ponieważ umieścimy Twoje logo lub inne informacje na opakowaniu. Trzeba tylko zaznaczyć, że wiąże się to z dodatkowymi kosztami.
10. P: Jakie masz certyfikaty?
O: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
