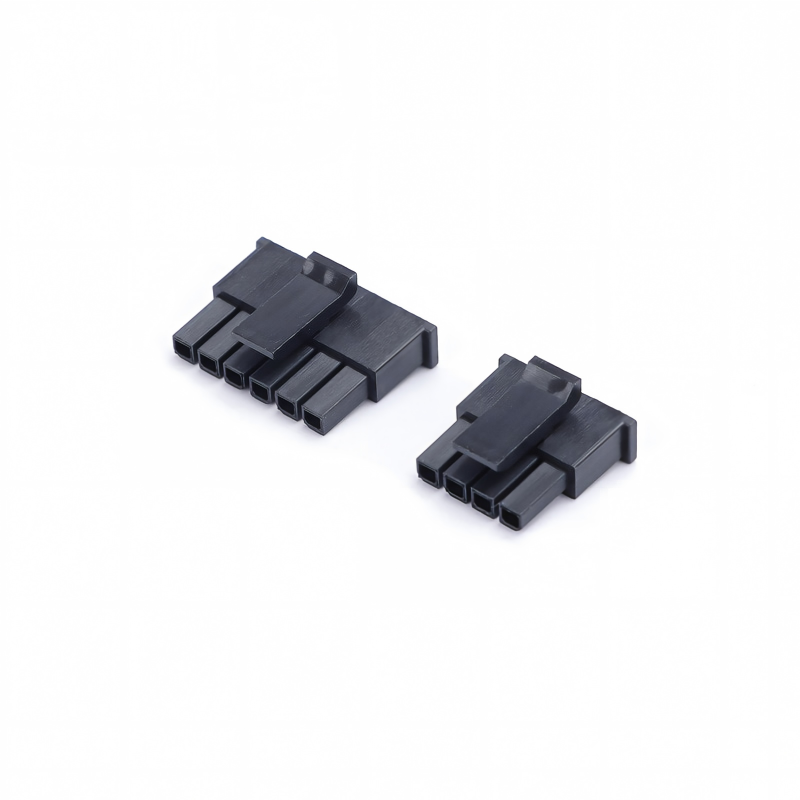

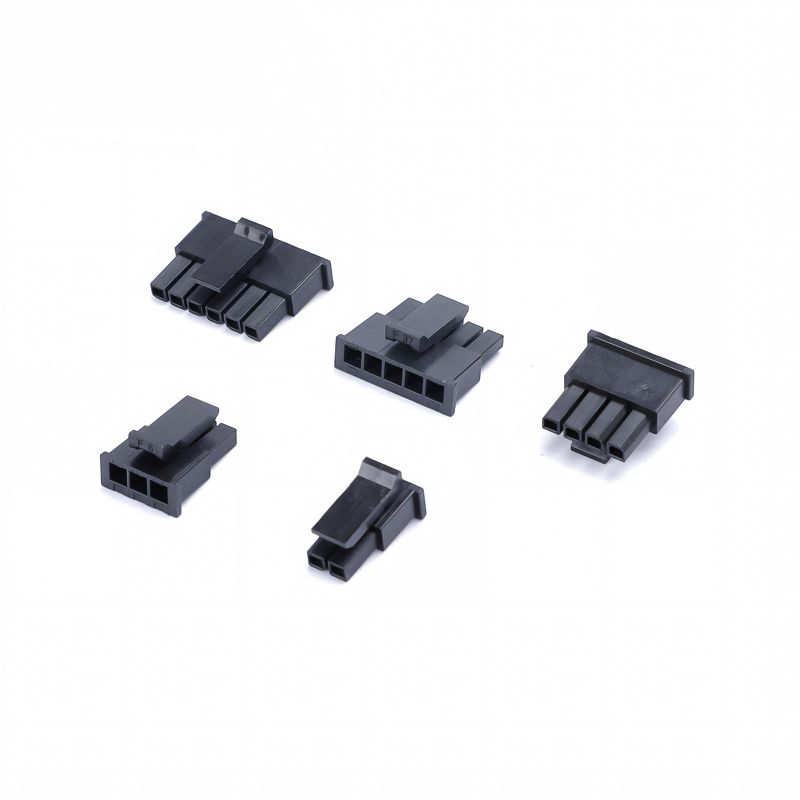

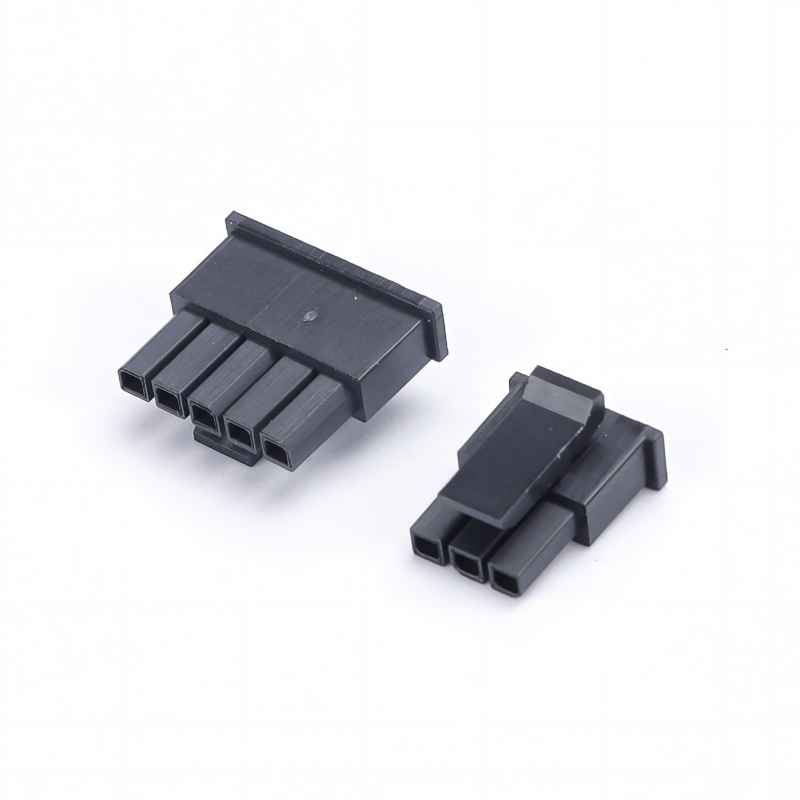

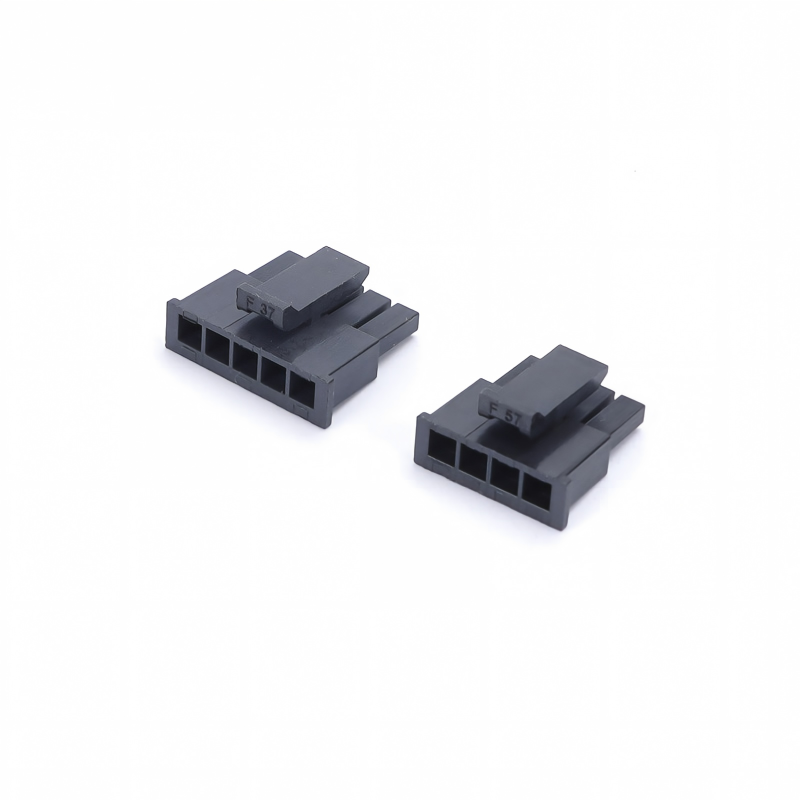

Złącze męskie zasilające jednorzędowe o rastrze 3,0 mm z zatrzaskiem gumowej osłony 5557 do złączy płytki drukowanej
Najważniejsze cechy produktu
- Raster: 3,0 mm, jednorzędowe złącze męskie zasilające, model 5557
- Obudowa: trudnopalna UL94V-0, bezhalogenowa, spełnia wymogi bezpieczeństwa dla urządzeń przemysłowych i domowych
- Wzmocniona konstrukcja zatrzasku gumowej osłony, antywibracyjna, zapobiega przypadkowemu rozłączeniu podczas silnych wibracji przemysłowych/motoryzacyjnych
- Kompletny zestaw wspierający: dostępne pasujące obudowy + zaciskane styki
- Kompaktowa konstrukcja, stabilne przesyłanie mocy do połączenia przewód-płytka
Specyfikacje techniczne
| Element |
Szczegóły |
| Parametry elektryczne |
Prąd znamionowy: maks. 5A na styk
Napięcie znamionowe: 250V AC
Rezystancja izolacji: ≥1000MΩ
Rezystancja styku: < 20 mΩ
Napięcie przebicia: 1500V AC/min |
| Parametry mechaniczne |
Raster: 3,0 mm
Liczba pozycji: 2P~24P, możliwość dostosowania
Cykle łączenia: ≥500 razy
Siła łączenia: Niska siła wciskania; blokada zatrzaskowa zapobiegająca rozłączeniu
Trzymanie: Wzmocniony zatrzask osłony zapobiegający wibracjom i wypadaniu |
| Materiał i pokrycie |
Obudowa: Nylon UL94V-0, bezhalogenowy
Styk: Stop miedzi, cynowany (opcjonalnie złocony)
Zatrzask: Zintegrowana blokada gumowej osłony |
| Specyfikacja środowiskowa |
Temperatura pracy: -40℃ ~ +105℃
Zgodność ze środowiskami o wibracjach przemysłowych i lekkich motoryzacyjnych |
| Przewodnik lutowania |
Temperatura lutowania: maks. 260℃, maks. 5s lutowania rozpływowego
Lutowanie przez otwory w płytce drukowanej |
Odnośnik / Alternatywne zamienniki
Bezpośredni kompatybilny zamiennik znanych marek międzynarodowych:
- JST: seria EH
- Molex: seria 5557
- AMP/TE: równoważne jednorzędowe złącza zasilające przewód-płytka o rastrze 3,0 mm
Uwaga: Raster pinów, struktura blokady i układ otworów są wymienne w celu bezpośredniego zamiennika.
Zalety produktu
- Blokada zatrzaskowa z gumy antywibracyjnej: rozwiązuje problem przypadkowego rozłączenia w urządzeniach wibrujących
- Obudowa UL94V-0 i bezhalogenowa, bezpieczniejsza dla wysokotemperaturowych produktów elektrycznych przemysłowych i domowych
- Pełny zestaw: obudowa + styki, kompleksowe zaopatrzenie
- Wymienne z złączami JST/Molex/TE o rastrze 3,0 mm, łatwe przeprojektowanie i zamiana BOM
- Stabilne cynowane styki miedziane, niska rezystancja styku, niezawodne przesyłanie mocy
Zastosowanie
✅ Urządzenia sterowania przemysłowego
✅ Urządzenia domowe (klimatyzator, podgrzewacz wody, moduł zasilania)
✅ Okablowanie wnętrza lekkich pojazdów
✅ Moduły zasilania i UPS
✅ Sterownik LED
✅ Pomocniczy sprzęt medyczny
✅ Połączenie zasilania płytka drukowana-przewód
Metoda pakowania
- Standard: pakowanie w worek antystatyczny
- Opcjonalnie: pakowanie w białe / neutralne kartony. Etykiety niestandardowe i kody kreskowe dostępne na życzenie.
Metoda płatności
Dostępne EXW, FOB, CIF, CPT, T/T, L/C
Czas realizacji
- Próbki: 3 dni robocze
- Zamówienie masowe: 1-2 tygodnie
Certyfikat fabryczny i usługi niestandardowe
- Certyfikaty: UL, RoHS, REACH, ISO9001
- MOQ: Niskie MOQ dla standardowych produktów
- Polityka próbek: Dostępne bezpłatne próbki / Szybka dostawa próbek. Usługa niestandardowa: Niestandardowa liczba pinów, grubość pokrycia, montaż wiązek przewodów, specjalne pakowanie i znakowanie.
Przewodnik wyboru klienta
- Potwierdź pozycję pinów (2P~24P) i wymagany prąd znamionowy
- Sprawdź temperaturę pracy i poziom wibracji urządzenia; zalecana wersja z zatrzaskiem dla scenariuszy z silnymi wibracjami
- Zweryfikuj układ otworów na płytce drukowanej podczas wymiany części JST/Molex/TE
- Wybierz cynowanie/złocenie w zależności od wymagań dotyczących korozji i żywotności
- Potwierdź wymóg braku halogenów i trudnopalności przed finalizacją BOM
FAQ
1. P: Czy macie katalog? Czy możecie wysłać mi katalog, abym mógł sprawdzić wszystkie Wasze produkty?
O: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
2. P: Nie mogę znaleźć produktu w Waszym katalogu. Czy możecie wyprodukować ten produkt dla mnie? O: Nasz katalog zawiera większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji. Dla Twojej informacji, wykonanie zwykłej formy zajmuje około 35-45 dni.
3. P: Czy możecie dostarczyć próbkę? Czy te próbki są bezpłatne?
O: Tak, dostarczamy 5-10 sztuk bezpłatnych próbek złączy do testowania. Ale musisz zapłacić za koszty wysyłki.
4. P: A co z czasem dostawy?
O: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni.
5. P: Jak wysłać moje zamówienie?
O: W przypadku małych paczek wysyłamy je za pośrednictwem Express, takich jak DHL, FedEx, UPS, TNT, EMS. Jest to usługa od drzwi do drzwi. W przypadku dużych paczek możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Jesteśmy odpowiedzialni za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6. P: Jakiego rodzaju płatności akceptujecie? Czy mogę zapłacić w RMB?
O: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać taką samą kwotę jak na fakturze. I możesz zapłacić w RMB. Nie ma problemu.
7. P: Jak wygląda kontrola jakości w Waszej firmie?
O: Ściśle przestrzegamy ISO9001. IQC, OQC, IPQC i QA stanowią 10% naszego personelu. Wszystkie nasze produkty będą testowane przez CCD.
8. P: Potrzebuję Waszej listy cen wszystkich Waszych produktów. Czy macie listę cen?
O: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele pozycji, niemożliwe jest wymienienie wszystkich cen, a ceny zmieniają się w zależności od kosztów materiałów i ilości. A Ty możesz podać nam listę wszystkich potrzebnych pozycji; dokładnie sprawdzimy je jedna po drugiej i podamy specyfikację i listę cen.
9. P: Czy możecie wykonać niestandardowe produkty i niestandardowe opakowania?
O: Tak. Wykonaliśmy wiele niestandardowych produktów dla naszych klientów wcześniej (głównie wiązki przewodów). Jeśli chodzi o niestandardowe opakowania, nie ma problemu; możemy umieścić Twoje logo lub inne informacje na opakowaniu. Trzeba tylko zaznaczyć, że wiąże się to z dodatkowymi kosztami.
10. P: Jakie certyfikaty posiadacie?
O: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
