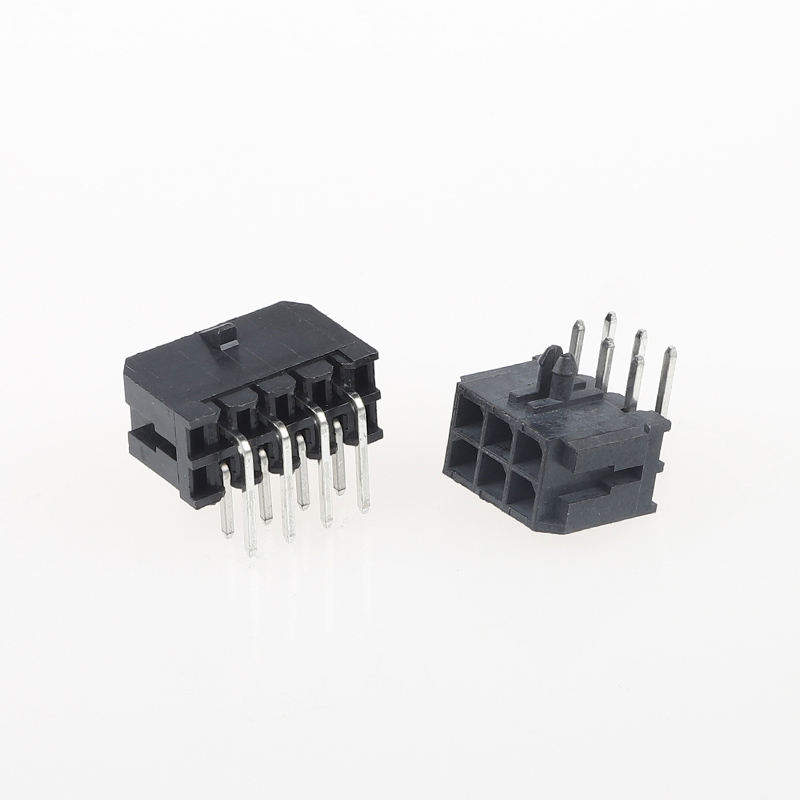

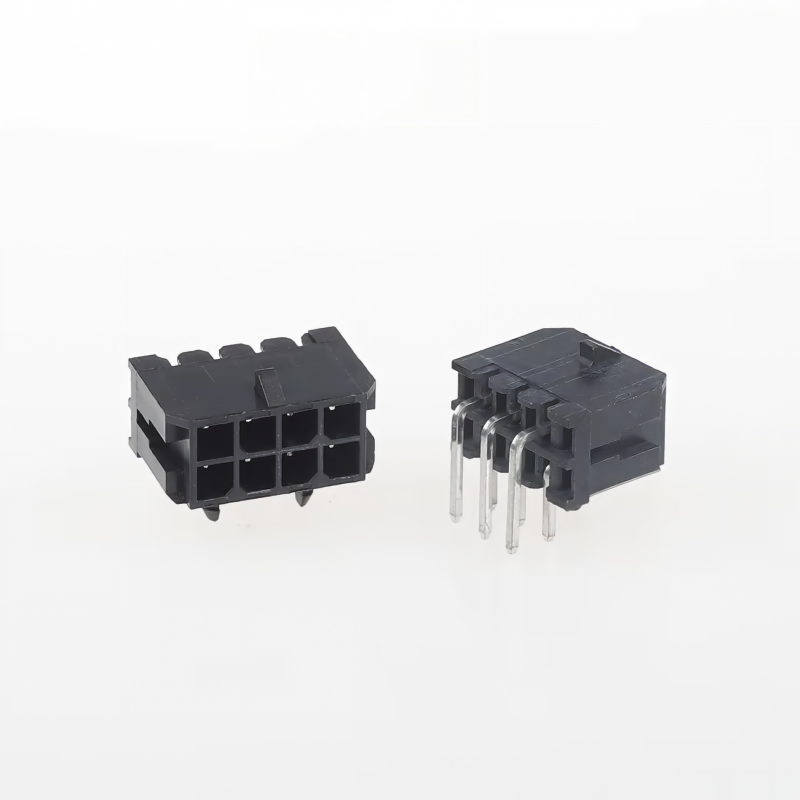

Złącza przewodów elektrycznych MX3.0, rozstaw 3,0 mm Złącze R/A SMD i zaciski Złącze płytki PCB
Najważniejsze cechy produktu
- Klasa płomienia obudowy: UL94V-0, bezhalogenowy, o niskiej toksyczności dla projektów przemysłowych i urządzeń gospodarstwa domowego
- Pozytywna blokada antywibracyjna: Wzmocniona konstrukcja zatrzasku zapobiegająca przypadkowemu rozłączeniu pod wpływem ciągłych wibracji (krytyczne w środowiskach przemysłowych i akcesoriów samochodowych)
- Kompletny system: Kompletny zestaw, obejmujący płytkę SMD R/A, pasującą obudowę i końcówki zaciskane
- **Rozstaw 3,0 mm, montaż powierzchniowy pod kątem prostym, jednorzędowe połączenie przewód-płytka do transmisji zasilania i sygnału
- Zgodny z RoHS i REACH
Dane techniczne
| Przedmiot |
Parametr |
| Wydajność elektryczna |
| Prąd znamionowy |
5A na pin |
| Napięcie znamionowe |
250 V AC/DC |
| Opór kontaktowy |
≤20mΩ |
| Rezystancja izolacji |
≥1000MΩ |
| Wytrzymujące napięcie |
1000 V AC, 1 min |
| Wydajność mechaniczna |
| Cykle godowe |
≥300 razy |
| Zatrzymanie bez krycia |
Konstrukcja blokująca zapobiegająca upadkowi, wytrzymuje test wibracyjny |
| Miernik drutu |
AWG#20 ~ AWG#28 |
| Poziom |
3,0 mm |
| Typ mocowania |
Kąt prosty SMD |
| Pozycje |

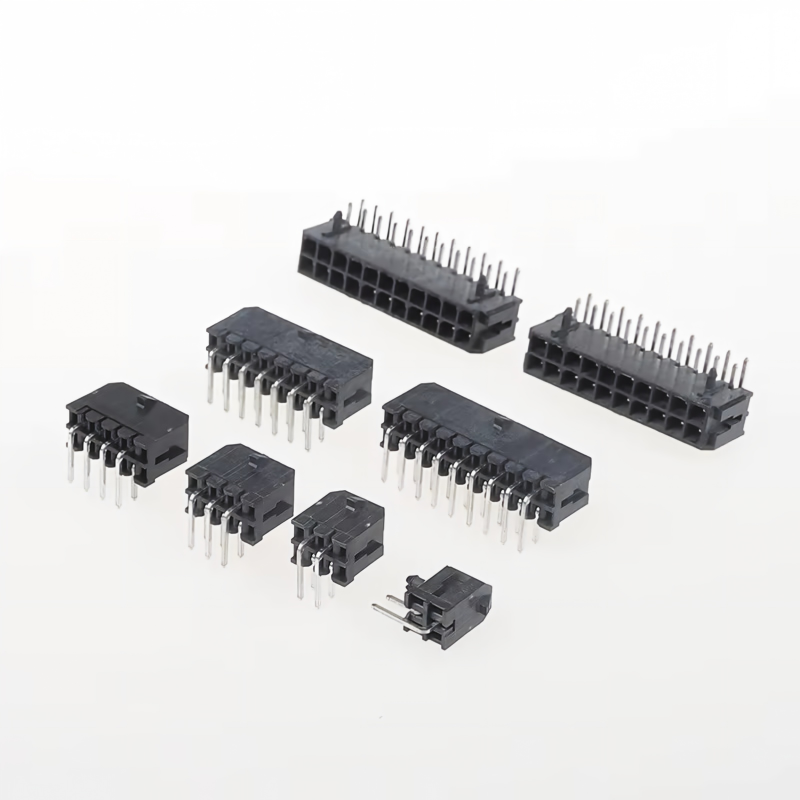

Możliwość dostosowania 2P ~ 24P |
| Materiał i poszycie |
| Mieszkania |
Nylon66, UL94V-0, bezhalogenowy, czarny |
| Materiał terminala |
Brąz fosforowy |
| Platerowanie |
Cynowany (standard); Opcjonalne złocenie zapewniające wysoką niezawodność sygnału |
| Przewodnik po środowisku i lutowaniu |
| Temperatura pracy |
-40 ℃ ~ +105 ℃ |
| Temperatura rozpływu SMD |
Maks. 260℃, zgodny ze standardem lutowania IPC |
| Zgodność |
RoHS, REACH |
Odsyłacz/alternatywna wymiana
Nasze złącze MX3.0 R/A SMD jest wymienne mechanicznie i elektrycznie z tą serią, co stanowi bezpośredni zamiennik w celu obniżenia kosztów:
- Molex: Seria Micro-Fit 3.0 (seria 43640 /43645 /43650)
- JST: odpowiednik serii przewód-płytka R/A SMD o rozstawie 3,0 mm
- TE (AMP): Odpowiednik kątowego złącza SMD typu przewód-płytka 3,0 mm
Uwaga: przed masową produkcją sprawdź liczbę pinów i ślad PCB.
Zalety produktu
- Blokada odporna na wibracje: Blokowanie dodatnie zapobiega przypadkowemu rozłączeniu ruchomego i wibrującego sprzętu, eliminując ryzyko awarii w miejscu pracy w przypadku luźnych połączeń.
- Obudowa bezhalogenowa UL94V-0: Bezpieczny dla sterowania przemysłowego, urządzeń gospodarstwa domowego i wymagań bezpieczeństwa przeciwpożarowego akcesoriów samochodowych.
- Pełna dostawa BOM: Zakup w jednym miejscu: płytka SMD + obudowa + końcówki zaciskane, bez kłopotów z zaopatrzeniem u wielu dostawców.
- Stabilne lutowanie SMD: Zoptymalizowana stopka SMT, dobra lutowność, niski współczynnik nagrobków podczas montażu PCB.
- Ekonomiczna alternatywa: Kompatybilny pin-to-pin z międzynarodowymi markami, redukujący koszty BOM bez kompromisów w zakresie niezawodności.
Aplikacja
✅ Automatyka przemysłowa, sterowanie serwo, urządzenia peryferyjne PLC
✅ Sprzęt AGD: Klimatyzator, pralka, moduł zasilający
✅ Pomocnicza elektronika samochodowa, oświetlenie pojazdu i wiązka czujników
✅ Transmisja zasilania i sygnału dla robotyki, sprzętu medycznego, systemu zarządzania akumulatorami
Metoda pakowania
- Standard: Opakowanie antystatyczne
- Opcjonalnie: opakowanie kartonowe w kolorze białym / neutralnym. Niestandardowa etykieta opakowania i kody kreskowe dostępne na życzenie.
Metoda płatności
Dostępne EXW, FOB, CIF, CPT, T/T, L/C
Czas realizacji
- Próbki: 3 dni robocze
- Zamówienie masowe: 1–2 tygodnie
Certyfikat fabryczny i obsługa niestandardowa
- Certyfikaty: UL, RoHS, REACH, ISO9001
- MOQ: Niskie MOQ dla standardowych produktów
- Zasady dotyczące próbek: dostępne są bezpłatne próbki/ Szybka dostawa próbek.Usługa niestandardowa: niestandardowa liczba pinów, grubość poszycia, montaż wiązki kablowej, specjalne opakowanie i oznakowanie.
Przewodnik wyboru klienta
- Potwierdź liczbę pinów i wymagania prądowe: Cynowanie obwodu mocy; Dla sygnału o niskim poziomie zalecane jest złocenie.
- Sprawdź maksymalną temperaturę roboczą i stopień wibracji swojego sprzętu; nasza konstrukcja zamka jest preferowana w środowiskach o wysokich wibracjach.
- Ślad PCB: Skorzystaj z dostarczonego przez nas śladu PCB, aby dopasować go do naszej płytki SMD R/A.
- Wybór przewodu: AWG#20~#28, dopasować zakres zaciskania końcówki.
- Przed walidacją projektu masowego zdecydowanie zaleca się wykonanie testu wstępnego.
Często zadawane pytania
1. P: Czy masz katalog? Czy możesz przesłać mi katalog, abym mógł sprawdzić wszystkie swoje produkty?
Odp.: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
2. P: Nie mogę znaleźć produktu w Twoim katalogulog. Czy możesz zrobić dla mnie ten produkt?
Odp.: Nasz katalog przedstawia większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli jej nie posiadamy, możemy również zaprojektować i wykonać nową formę do jej wytworzenia. Dla Twojej informacji wykonanie zwykłej formy zajmie około 35-45 dni.
3. P: Czy możesz dostarczyć próbkę? Czy te próbki są bezpłatne?
Odp.: Tak, zapewniamy 5-10 sztuk próbek wolnych od złączy do testów. Ale musisz zapłacić koszt wysyłki
4. P: A co z czasem dostawy?
Odp.: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni
5. P: Jak wysłać moje zamówienie?
Odp.: W przypadku małych paczek wyślij je ekspresowo, np. DHL, FedEx, UPS, TNT, EMS. To usługa „od drzwi do drzwi”. W przypadku dużych paczek możemy je wysłać drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Jesteśmy odpowiedzialni za wszelkie uszkodzenia produktu powstałe w trakcie dostawy.
6. P: Jaki rodzaj płatności akceptujesz? Czy mogę zapłacić RMB?
Odp.: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Upewnij się, że otrzymamy tę samą kwotę, co na fakturze. I możesz płacić w RMB. Bez problemu.
7. P: A co z kontrolą jakości Twojej firmy
Odp.: Ściśle przestrzegaj normy ISO9001. IQC, OQC, IPQC i QA stanowią 10% naszego personelu. Wszystkie nasze produkty zostaną przetestowane przez CCD.
8. P: Potrzebuję cennika wszystkich Twoich produktów. Czy masz cennik?
Odp.: Nie posiadamy cennika wszystkich naszych produktów. Ponieważ mamy tak wiele artykułów, nie jest możliwe podanie wszystkich cen, a ceny zmieniają się w zależności od kosztów materiałów i ilości. Możesz także dać nam listę wszystkich potrzebnych rzeczy; potwierdzimy dokładnie jeden po drugim i przekażemy specyfikację i cennik
9. P: Czy możesz wytwarzać niestandardowe produkty i niestandardowe opakowania?
O: Tak. Zrobiliśmy wiele niestandardowych
produkty dla naszych dotychczasowych klientów (głównie wiązki przewodów). Jeśli chodzi o niestandardowe opakowanie, nie ma problemu; możemy umieścić Twoje logo lub inne informacje na opakowaniu. Muszę tylko zaznaczyć, że wiąże się to z dodatkowymi kosztami.
10. P: Jakie posiadasz certyfikaty?
Odp.: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
