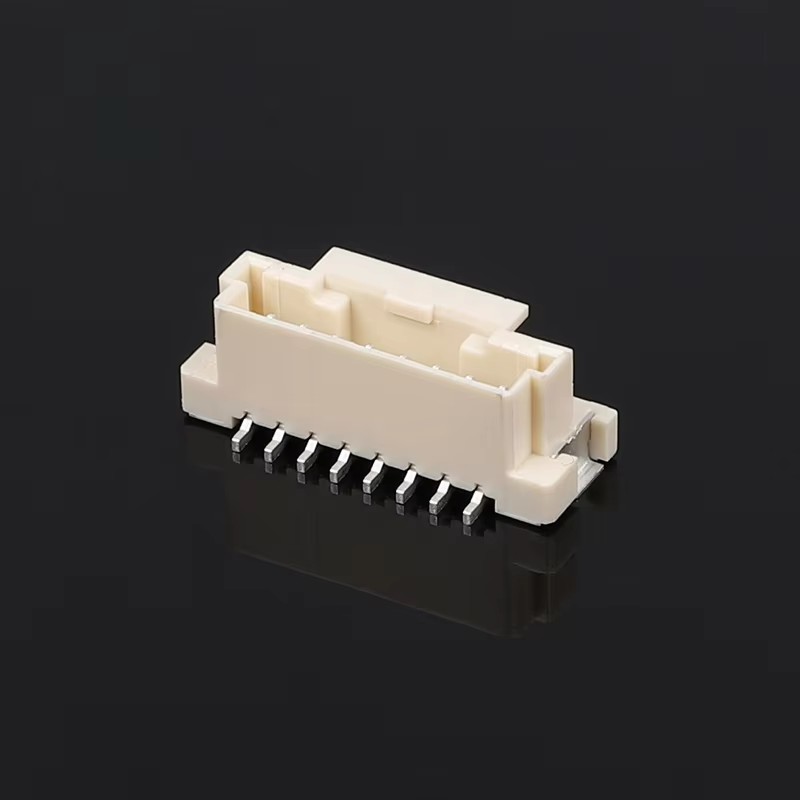

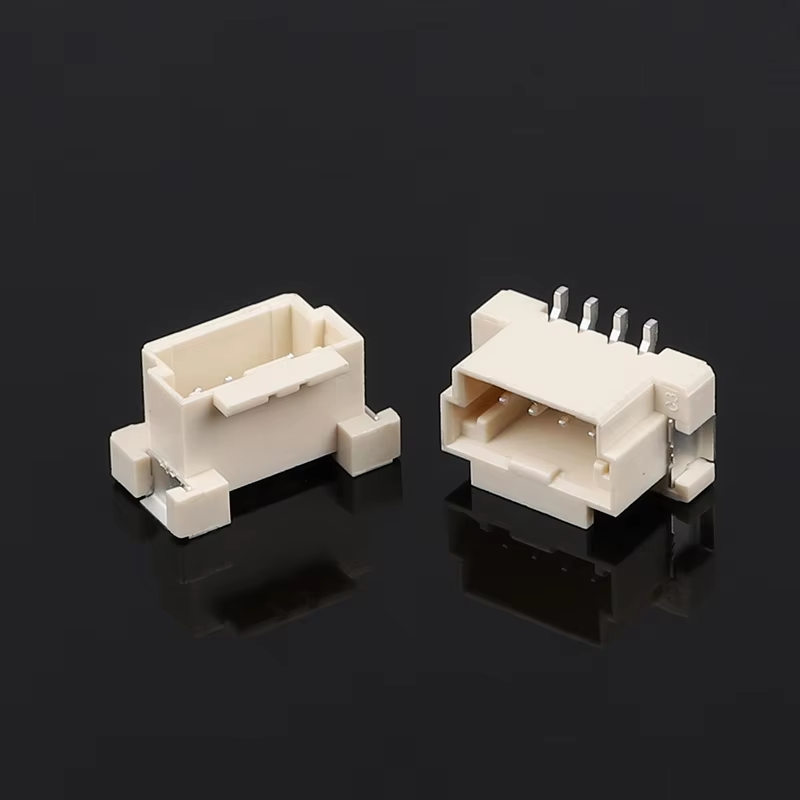

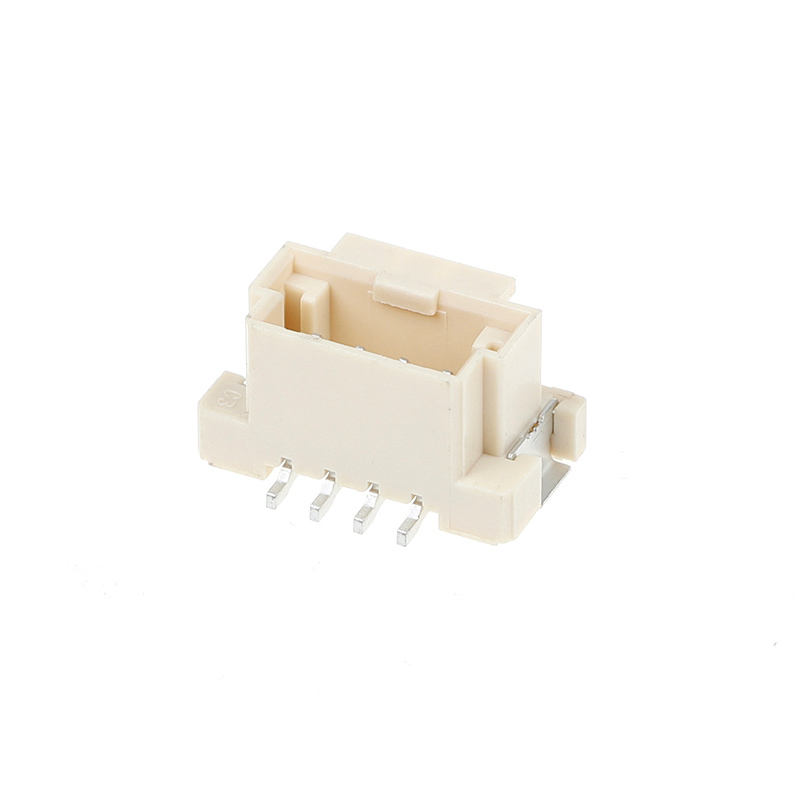

Złącze żeńskie pionowe typu header do połączenia przewód-płytka MX o rastrze 2.0 mm z zatrzaskiem
Najważniejsze cechy produktu
- Pionowe złącze żeńskie typu receptacle do połączenia przewód-płytka o rastrze 2.0 mm ze zintegrowanym zatrzaskiem pozytywnego blokowaniazapobiegającym rozłączeniu pod wpływem wibracji

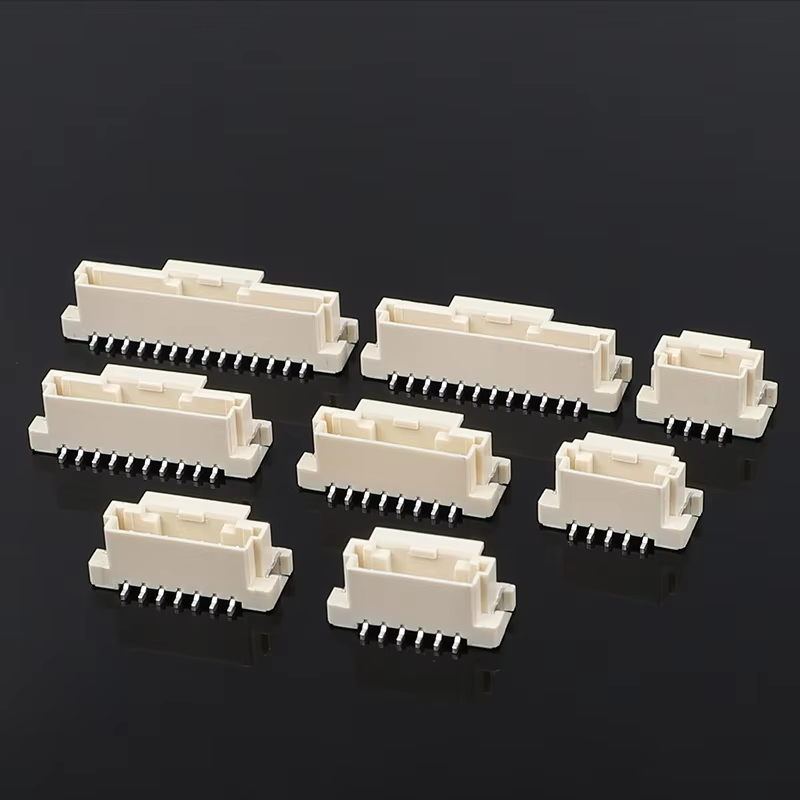

- Konstrukcja jednorzędowa, liczba pinów: konfigurowalna od 2P do 20P, obsługuje transmisję sygnałów i niskoenergetyczną transmisję prądu stałego
- Obudowa wysokotemperaturowa UL94V-0, kompatybilna z lutowaniem przez otwory; zgodna z RoHS i REACH
- Mechanizm zatrzaskowy z dźwiękowym kliknięciem, łatwe ręczne łączenie/rozłączanie, zapobiega błędnemu połączeniu dzięki kluczowi polaryzacyjnemu
- Ekonomiczna alternatywa typu drop-in dla popularnych serii 2.0 mm do połączeń przewód-płytka, obsługuje dostosowanie OEM/ODM
Specyfikacje techniczne produktu
Ogólne parametry mechaniczne
| Pozycja |
Specyfikacja |
| Raster |
2.0 mm |
| Typ złącza |
Złącze żeńskie pionowe typu header do połączenia przewód-płytka (przez otwory) |
| Metoda blokowania |
Zatrzask pozytywnego blokowania (zatrzask) |
| Liczba pozycji |
2 ~ 20P, jednorzędowe |
| Cykle łączenia |
Min. 300 cykli |
| Siła trzymania |
≥40N (w pełni połączone) |
| Siła rozłączania |
8-25N |
| Typ montażu na PCB |
Przez otwory DIP |
| Zalecana grubość PCB |
1.2-1.6 mm |
Charakterystyka materiałowa i elektryczna
| Pozycja |
Specyfikacja |
| Materiał obudowy |
Nylon66 / PA9T, UL94V-0 |
| Styk |
Mosiądz fosforowy |
| Pokrycie styku |
Standard: cyna na niklu; Opcjonalnie: złocenie |
| Prąd znamionowy |
2A na styk |
| Napięcie znamionowe |
250V AC/DC |
| Maks. napięcie udarowe |
800V AC / 1 min |
| Rezystancja styku |
≤30 mΩ Maks. |
| Rezystancja izolacji |
≥1000 MΩ Min. |
| Odpowiedni przekrój przewodu |
Uprząż przewodów z zaciskiem 22-30 AWG |
Przewodnik środowiskowy i lutowniczy
| Pozycja |
Specyfikacja |
| Temperatura pracy |
-25℃ ~ +85℃ |
| Temperatura przechowywania |
-40℃ ~ +105℃ |
| Proces lutowania |
Lutowanie na fali przez otwory |
| Temperatura i czas lutowania |
260℃ maks., ≤5 sekund |
| Zgodność |
Zgodność z RoHS 2.0, REACH SVHC |
Cechy produktu
- Zintegrowany zatrzask pozytywnego blokowania: słyszalne sprzężenie zwrotne „klik” po pełnym połączeniu, zapobiega przypadkowemu rozłączeniu w środowiskach wibracyjnych
- Funkcja klucza polaryzacyjnego: zapobiega błędnemu połączeniu w odwrotnej kolejności podczas ręcznego wkładania lub wkładania na linii produkcyjnej
- Kontakty z mosiądzu fosforowego z cynowanym pokryciem: stabilna wydajność styku, niska rezystancja styku, dobra lutowność
- Materiał izolacyjny trudnopalny UL94V-0, szeroki zakres temperatur pracy dla wewnętrznej elektroniki zamkniętej
- Montaż pionowy oszczędza miejsce na PCB w poziomie; standardowy układ pinów przez otwory dla prostego projektu układu PCB
- Szeroki zakres liczby pinów 2P-20P, obsługa niestandardowej długości pinów, opcji pokrycia i specjalnego koloru obudowy
- Zgodność z RoHS-REACH, odpowiednia dla wymagań eksportowych na rynek globalny
Zalety produktu
- Niezawodność anty-wibracyjna: Wbudowany zatrzask rozwiązuje ryzyko luźnych połączeń w urządzeniach ruchomych / narażonych na wstrząsy w porównaniu do złączy opartych wyłącznie na tarciu
- Przyjazny montażowi: Wyraźne potwierdzenie dźwiękowym kliknięciem, mniej błędów ludzkich podczas montażu ręcznego, niższy wskaźnik sporadycznych usterek po sprzedaży
- Elastyczność projektowania: Kompletny asortyment 2-20P, obsługa niestandardowego pokrycia, koloru i modyfikacji pinów dla specjalnych wymagań projektowych
- Stabilność dostaw: Standardowy footprint kompatybilny z popularnymi rozwiązaniami 2.0 mm do połączeń przewód-płytka, krótki czas realizacji dla masowych zamówień
- Równowaga kosztów i wydajności: Unikaj nadmiernych cen premium; spełnia większość wymagań dotyczących wewnętrznych połączeń niskonapięciowych w zastosowaniach konsumenckich i przemysłowych
- Gotowy do eksportu: Pełna zgodność z wymaganiami rynków UE i Ameryki Północnej, dostępne raporty z testów na życzenie
Zastosowanie
- Inteligentny dom i urządzenia AGD: małe urządzenia AGD, inteligentne zamki, nawilżacze, wewnętrzne okablowanie sprzętu kuchennego
- IoT i elektronika użytkowa: czujniki, sterowniki, moduły wyświetlaczy, przenośne urządzenia zasilane bateryjnie
- Sterowanie przemysłowe i aparatura: małe moduły PLC, przyrządy pomiarowe, wewnętrzne połączenia sygnałowe w panelach
- Urządzenia medyczne (nieimplantowane): urządzenia kosmetyczne, wewnętrzne okablowanie sygnałowe niskonapięciowe urządzeń monitorujących
- Robotyka i automatyka: okablowanie małych siłowników robotów, połączenia sygnałowe wentylatorów i silników
- Oświetlenie i moduły pomocnicze nowej energii: sterownik LED, wiązka sygnałowa pomocnicza małego systemu zarządzania baterią
