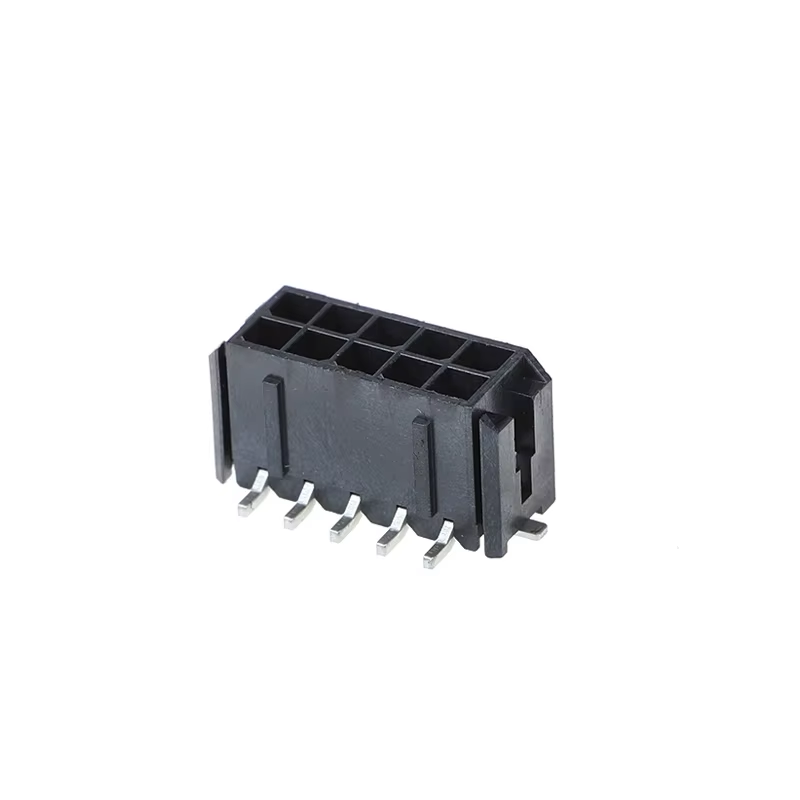

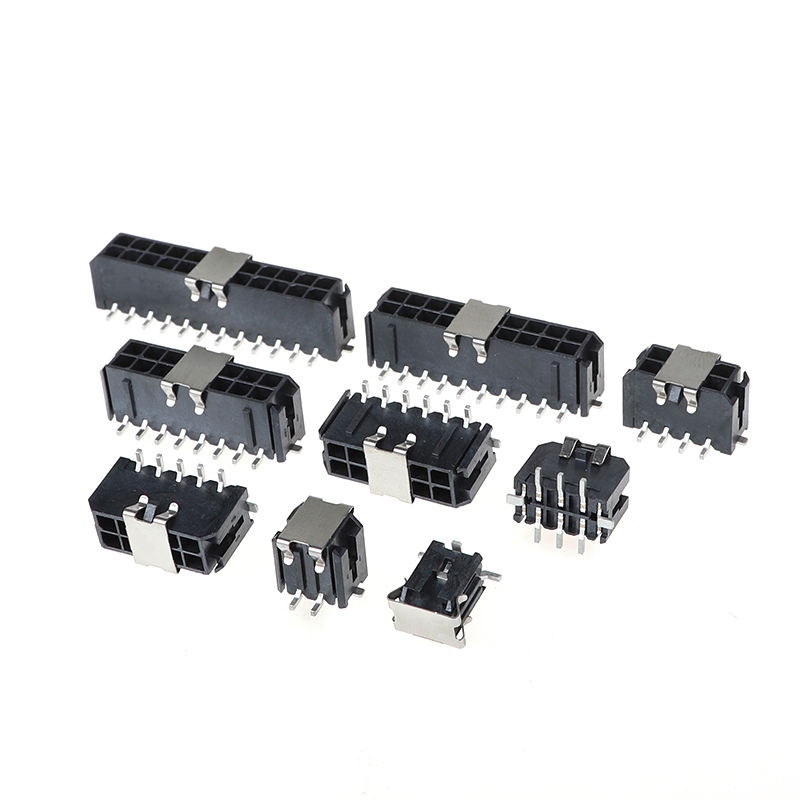

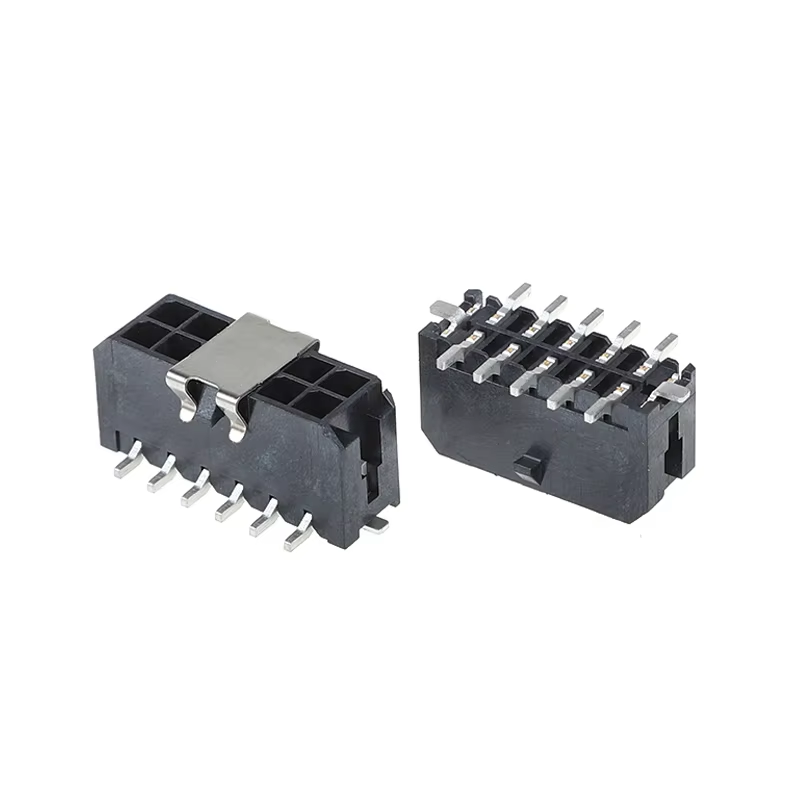

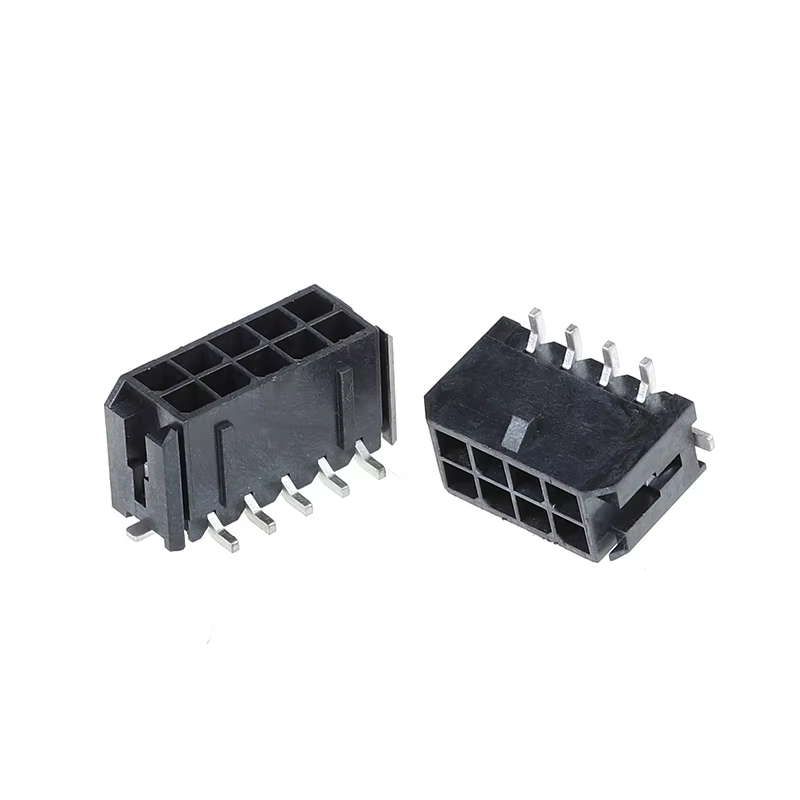

5557 Pionowy 3,0 mm łącznik rozstawowy Podwójny rząd 4P-24P Zastępuje łącznik Molex 43045 łącznik drutu
Najważniejsze informacje o produkcie
- Bezpośredni zamiennik dla serii Molex 43045 Micro‐Fit 3.0
- Wyrównanie z innymi, odległość 3,0 mm, pełny zakres: pozycje 4P-24P
- Rozwiązanie przewodowe dla sygnału zasilania i sygnału niskiej prędkości, 5A na poziom kontaktu
- Polaryzowana obudowa zamykająca, anty-niewłaściwe wstawianie, obudowa o wysokiej temperaturze UL94-V0.
- Wspiera konfigurację pasów na zamówienie, pakowanie taśmowe / masowe, dostępne OEM i ODM
Specyfikacje techniczne
Ogólne parametry mechaniczne
| Pozycja |
Specyfikacja |
| Rodzaj złącza |
Drut do tablicy, pionowa głowica otworu |
| Głupota |
30,00 mm (0,118 cala) |
| Arrangement |
Podwójny rząd |
| Zakres pozycji |
4P,6P,8P,10P,12P,14P,16P,18P,20P,22P,24P |
| Cykl rozmnażania |
Min 30 cykli |
| Styl montażu |
Pionowe otwory przejściowe do PCB |
| Polaryzacja |
Tak, przeciwdziałanie niewłaściwemu wprowadzaniu |
| Mechanizm zamykania |
Zamknięcie pozytywne |
Charakterystyka materiału i właściwości elektryczne
| Pozycja |
Specyfikacja |
| Materiały mieszkaniowe |
Nylon 66 / LCP, UL94‐V0 opalany |
| Materiał końcowy |
Fosfor Brąz |
| Standardowe pokrycie |
Złote pokrycie powierzchni kontaktowej |
| Prąd nominalny |
5 A na kontakt (przewod AWG 20-24) |
| Napęd nominalny |
250 V prądu przemiennego / stałego |
| Maksymalny napięcie |
1500 V AC / 1 min, bez awarii |
| Odporność kontaktowa |
≤ 20 mΩ max |
| Odporność na izolację |
≥ 1000 MΩ @500 V prądu stałego |
| Wyposażenie |
AWG 28 ~ AWG 20 drut miedziany z prętem |
Przewodnik środowiskowy i lutowniczy
| Pozycja |
Specyfikacja |
| Temperatura pracy |
-40 °C ~ +105 °C |
| Proces lutowania |
Bezłowiowe lutowanie przez otwór; temperatura szczytowa ≤ 260 °C, maksymalna ekspozycja 30 s, maksymalnie 3 cykle |
| Warunki przechowywania |
Temperatura: -10~40°C, wilgotność 40~70% RH; unikaj gazów żrących |
| Zgodność |
Zgodność z RoHS‐2.0 |
Cechy produktu
- Pionowa nagłówka podwójnego rzędu, średnia odległość 3,0 mm, pozycje 4P-24P pełne pokrycie
- Polaryzowana obudowa + pozytywne zamykanie zamka: zapobiega odwrotnemu sparowaniu, antywibracji antyodłączeniu w warunkach wstrząsu
- Materiał izolacyjny UL94‐V0 o wysokiej temperaturze, nadający się do procesu lutowania z powrotem bez ołowiu
- Zespół kontaktowy z fosforem-brązem; standardowe pokrycie cynowym, opcjonalne pokrycie złotem dla wymagań środowiskowych
- Kompatybilność szerokości przewodów: AWG 28‐20 przewód z prętem do zestawu skrzypkowego pasów
- Zmienność mechaniczna z serią Molex 43045, bez konieczności modyfikacji odcisku PCB
- Wielokrotne opcje pakowania: worek masowy, tacka, taśma i rolka do produkcji SMT / automatyczne wstawianie
Zalety produktu
- Zmniejszenie ryzyka w łańcuchu dostaw: Substancja zastępcza dla Molex 43045, rozwiązuje długie okresy realizacji i ryzyko niedoboru komponentów, bez konieczności przeprojektowania PCB.
- Optymalizowana kosztowo BOM: Równoważna wydajność mechaniczna i elektryczna w porównaniu z oryginalną marką, konkurencyjna cena jednostkowa w przypadku masowej produkcji.
- Wytrzymała odporność na wibracje: konstrukcja pozytywnego zamka, stabilne połączenie dla urządzeń podatnych na drgania.
- Elastyczne dostosowanie: Złote końcówki, liczba szpilów na zamówienie, gotowy zestaw pasów drutu, wiele trybów pakowania dla linii produkcyjnej.
- Ścisła kontrola jakości przychodzących i wychodzących: 100 proc. próby wymiarowej i elektrycznej pobierania próbek; walidacja cyklu temperatury i natryskowania soli dostępna do kwalifikacji projektu.
- Szybkie wsparcie techniczne: arkusz danych, rysunek 2D, wsparcie próbkowe dla weryfikacji prototypu klienta.
Zastosowanie
- Automatyka przemysłowa: PLC, serwo napędy, napędy czujników, moduły energetyczne przemysłowe
- Elektronika użytkowa: urządzenia zasilania, urządzenia gospodarstwa domowego, sterowanie wentylatorami i silnikami
- Systemy oświetleniowe LED: panel sterowania LED, inteligentne podłączenie sygnału zasilania oświetlenia
- Bezpieczeństwo i nadzór: Płyty zasilania kamer, urządzenia kontroli dostępu
- Urządzenia pomocnicze medyczne: połączenia sygnałowe i zasilania niekrytyczne
- Nowe zespoły niskiego napięcia energetycznego: sygnał pomocniczy BMS, wewnętrzne okablowanie akumulatora
- Robotyka i drony: Kompaktowy panel dystrybucji energii wewnętrzny połączenie drutu do PCB
Częste pytania
1. P: Czy masz katalog? Czy możesz wysłać mi katalog, aby sprawdzić wszystkie swoje produkty?
A: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby uzyskać katalog.
2P: Nie mogę znaleźć produktu w waszym katalogu.Logue, możesz zrobić ten produkt dla mnie?
A: W naszym katalogu znajduje się większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jaki produkt potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji.Dla twojej referencji., wykonanie zwykłej formy zajmie około 35-45 dni.
3P: Czy możecie dostarczyć próbkę?
O: Tak, dostarczamy 5-10 sztuk bezpłatnych próbek łączników do testowania.
4P: Co z czasem dostawy?
A: Towary z zapasów są dostarczane w ciągu 1 dnia; towary dostosowane są dostarczane w ciągu 5-7 dni
5P: Jak wysłać zamówienie?
A: W przypadku małych paczek, wysyłaj je ekspresowo, takie jak DHL, FedEx, UPS, TNT, EMS. To usługa od drzwi do drzwi. W przypadku dużych paczek, możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych.Odpowiadamy za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6P: Jakiego rodzaju płatność akceptujesz? Czy mogę zapłacić w RMB?
A: Akceptujemy T/T ((transfer bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać taką samą kwotę jak faktura. I możesz zapłacić w RMB. Bez problemu.
7P: Co powiesz na kontrolę jakości w Twojej firmie?
A: Ściśle przestrzegać ISO9001, IQC, OQC, IPQC, QA zajmują 10% naszego działu jakości.
8P: Potrzebuję listy cen wszystkich produktów.
A: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele produktów, niemożliwe jest, aby wszystkie ich ceny na liście,i ceny zawsze się zmieniają z powodu kosztów materiału i ilości. I możesz dać nam listę wszystkich elementów, których potrzebujesz; będziemy dokładnie potwierdzić jeden po drugim i dać ci specyfikację i cenę
9. P: Czy możesz zrobić zamówione produkty i zamówione opakowania?
A: Tak. Zrobiliśmy wiele niestandardowych
W przypadku spakowania na zamówienie, nie ma problemu, ponieważ umieszczamy Twoje logo lub inne informacje na opakowaniu.Muszę tylko zauważyć, że to wiąże się z dodatkowymi kosztami..
10P: Jakie masz certyfikaty?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
