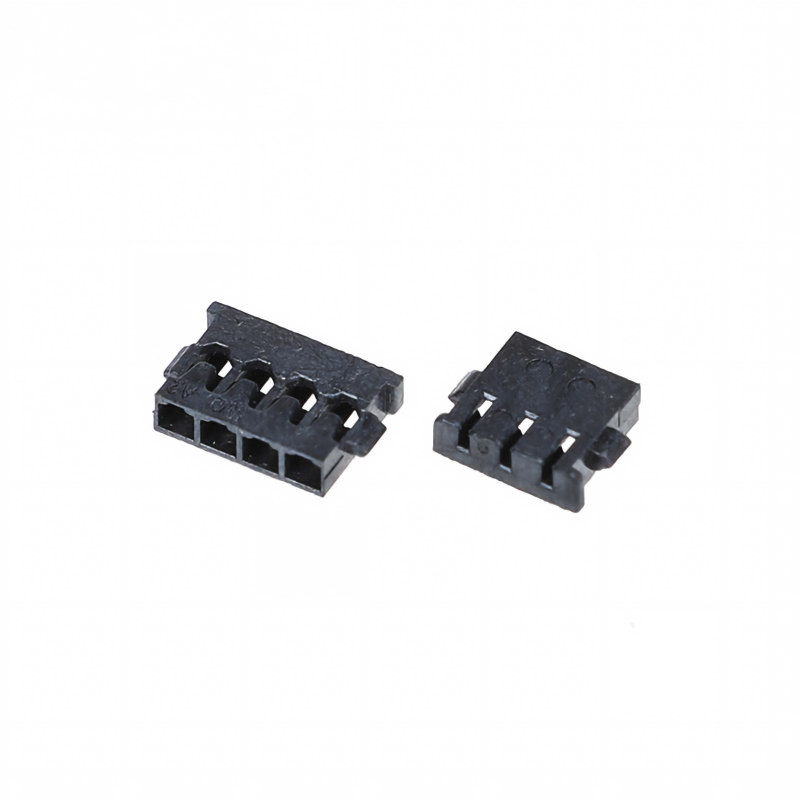

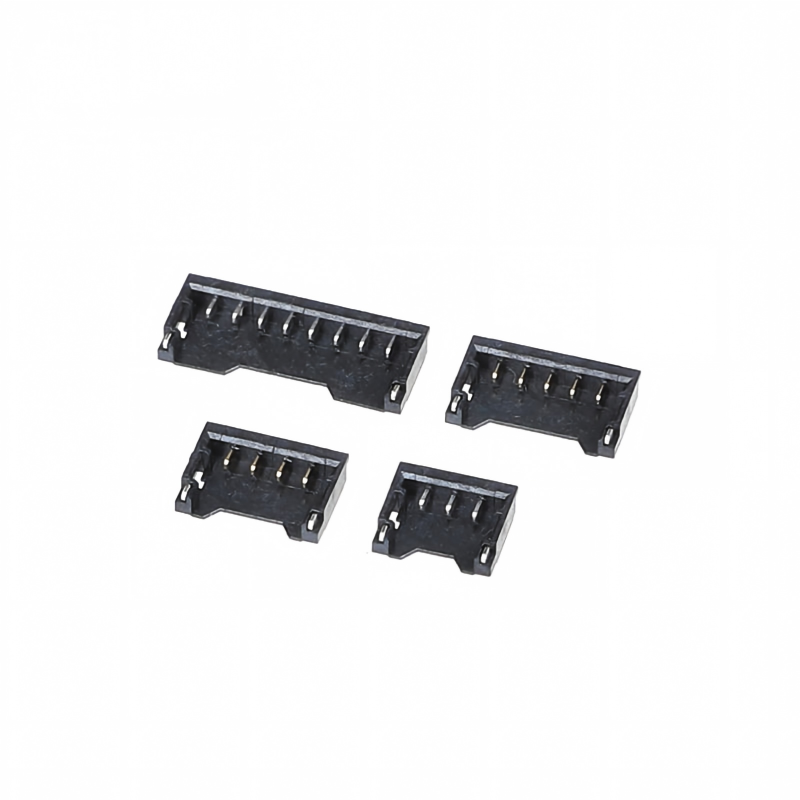

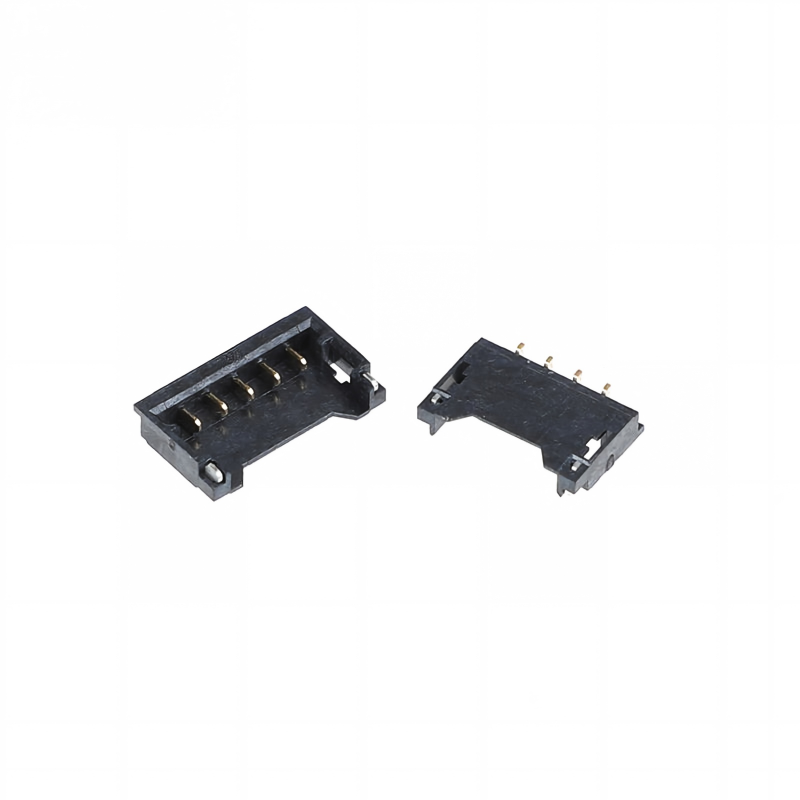

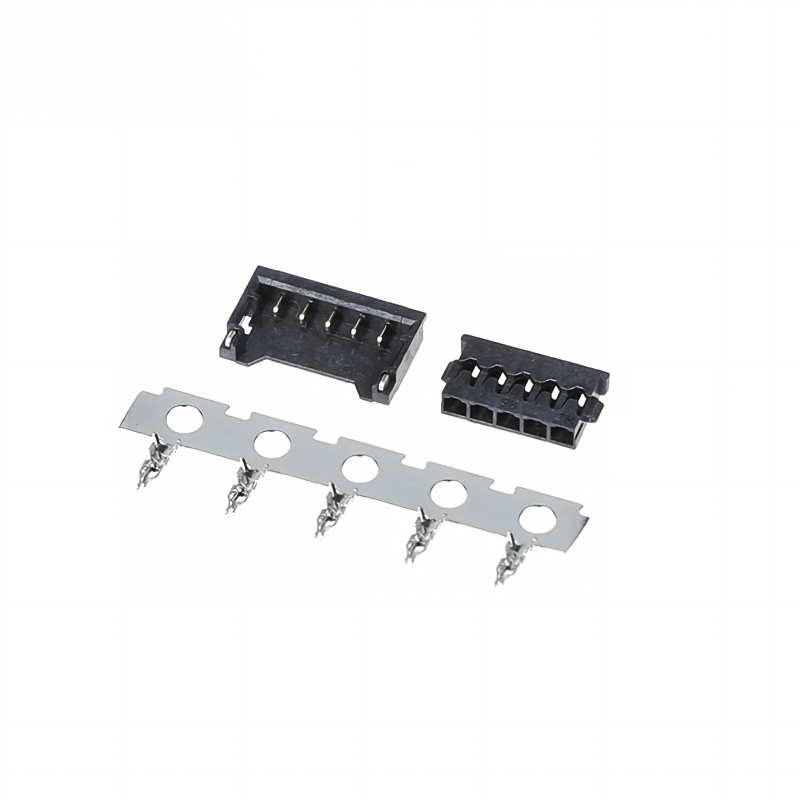

Gniazdo baterii 1,2 mm z końcówkami w gumowej osłonie | Alternatywy dla Molex 78171 / 78172
Najważniejsze cechy produktu
Bezpośredni zamiennik typu „drop-in” dla serii Molex Pico-EZmate 78171 i 78172, gniazdo baterii typu przewód-płytka o rastrze 1,2 mm. W pełni kompatybilny układ, styki zaciskane i interfejs połączeniowy. Opłacalna alternatywa dla połączeń baterii Li-polimerowych, przyjazna dla montażu SMT pick-and-place, zgodna z RoHS.
Specyfikacje techniczne
Ogólne parametry mechaniczne
| Pozycja |
Specyfikacja |
| Raster |
1,2 mm (0,047 cala) |
| Zakres obwodów |
2-7 pozycji |
| Typ połączenia |
Pionowe połączenie przewód-płytka |
| Wysokość po połączeniu |
1,55-1,65 mm |
| Zakończenie - złącze |
Montaż powierzchniowy SMT |
| Zakończenie - gniazdo |
Styk zaciskany |
| Odpowiedni przekrój przewodu |
30-28 AWG |
| Kolor obudowy |
Czarny |
| Cykle połączeń |
Minimum 30 cykli |
Charakterystyka materiałowa i elektryczna
| Pozycja |
Specyfikacja |
| Materiał obudowy |
Tworzywo termoplastyczne odporne na wysokie temperatury |
| Materiał styku |
Stop miedziowo-niklowo-krzemowy/mosiądz fosforowy |
| Pokrycie styku |
Cyna / złoto na niklu (opcjonalnie) |
| Prąd znamionowy na pin |
1,5 A (AC/DC) |
| Napięcie znamionowe |
50 V AC / DC |
| Maksymalna rezystancja styku |
≤ 20 mΩ |
| Minimalna rezystancja izolacji |
≥ 100 MΩ |
| Napięcie przebicia |
500 V AC / 1 minuta |
Przewodnik po środowisku i lutowaniu
| Pozycja |
Specyfikacja |
| Zakres temperatury pracy |
-40°C ~ +105°C |
| Zgodność |
Zgodność z RoHS, REACH SVHC |
| Profil lutowania SMT |
Zgodnie ze standardowym profilem rozpływowym SMT; temperatura szczytowa ≤ 260°C, czas trwania ≤ 10s |
| Uwagi dotyczące przetwarzania |
Unikać wstrząsów mechanicznych/ciągnięcia kabla podczas rozpływu i montażu; nie zaciskać nadmiernie styków |
| Przechowywanie |
Suchy magazyn, unikać ekspozycji na wysoką wilgotność przed montażem SMT |
Cechy produktu
- Raster 1,2 mm, rząd pojedynczy, połączenie pionowe, wysokość po połączeniu 1,55-1,65 mm, niski profil
- Wbudowany klucz polaryzacyjny zapobiegający błędnemu połączeniu, zapobiegający uszkodzeniom spowodowanym odwrotnym włożeniem
- Obudowa z blokadą cierną zapewniającą stabilne mocowanie, odporność na wibracje i wysunięcie kabla
- Konstrukcja z otwartym złączem umożliwia automatyczny montaż SMT typu pick-and-place
- Styki zaciskane do ultracienkich przewodów 30-28 AWG do kompaktowych wiązek baterii
- Opcje pozłacanych styków dla niskiej rezystancji styku i ochrony przed utlenianiem
- Opakowanie taśma-szpulka do masowej produkcji SMT na dużą skalę
- 100% zamiennik typu „form-fit-function” dla serii Molex 78171 / 78172
Zalety produktu
- Bezpośredni zamiennik typu „drop-in”: Brak konieczności modyfikacji PCB dla oryginalnego projektu Molex 78171 / 78172, szybkie pozyskiwanie alternatywnych komponentów
- Optymalizacja kosztów: Konkurencyjne ceny w porównaniu do oryginalnej marki, stabilna zdolność masowej dostawy
- Przyjazny montaż: Opakowanie taśma-szpulka SMT, polaryzacja zapobiegająca błędom, zmniejszenie wskaźnika wad montażowych
- Niezawodne połączenie baterii: Niska rezystancja styku, blokada zapobiegająca wibracjom, stabilne przesyłanie mocy dla ogniw Li-polimerowych
- Elastyczne opcje: Wiele liczby pinów, opcje cynowania/złocenia, wsparcie dla niestandardowych usług wiązek kablowych
- Krótki czas realizacji: Standardowe części w magazynie, próbki dostępne do walidacji
Zastosowanie
- Urządzenia noszone i inteligentna elektronika przenośna
- Czujniki IoT i inteligentne małe urządzenia AGD
- Pakiety baterii Li-polimerowych i moduły zarządzania baterią
- Przenośny sprzęt medyczny ręczny
- Przenośne urządzenia konsumenckie zasilane energią o małych rozmiarach
- Przenośne instrumenty pomiarowe i testujące
Przewodnik wyboru klienta
- Potwierdź liczbę pinów: 2-7 pozycji, dopasuj do wymagań obwodu sygnałowego i zasilania baterii
- Sprawdź przekrój przewodu: używaj ściśle przewodów 30-28 AWG; zbyt gruby przewód spowoduje złe zaciskanie
- Wybór pokrycia: Złocenie preferowane dla urządzeń o wysokich wibracjach / długiej żywotności; cynowanie dla produktów konsumenckich wrażliwych na koszty
- Warunki montażu: Potwierdź temperaturę rozpływu SMT ≤ 260°C; złącze jest typu SMT, gniazdo jest zaciskane na przewodzie
- Sugestia walidacji: Przeprowadź test połączenia, test wibracji i test rezystancji styku z naszymi próbkami przed zamówieniem masowym
- Uwaga dotycząca drugiego źródła: Kompatybilne z oryginalnymi seriami Molex 78171 / 78172 dla projektów z mieszanym zaopatrzeniem
