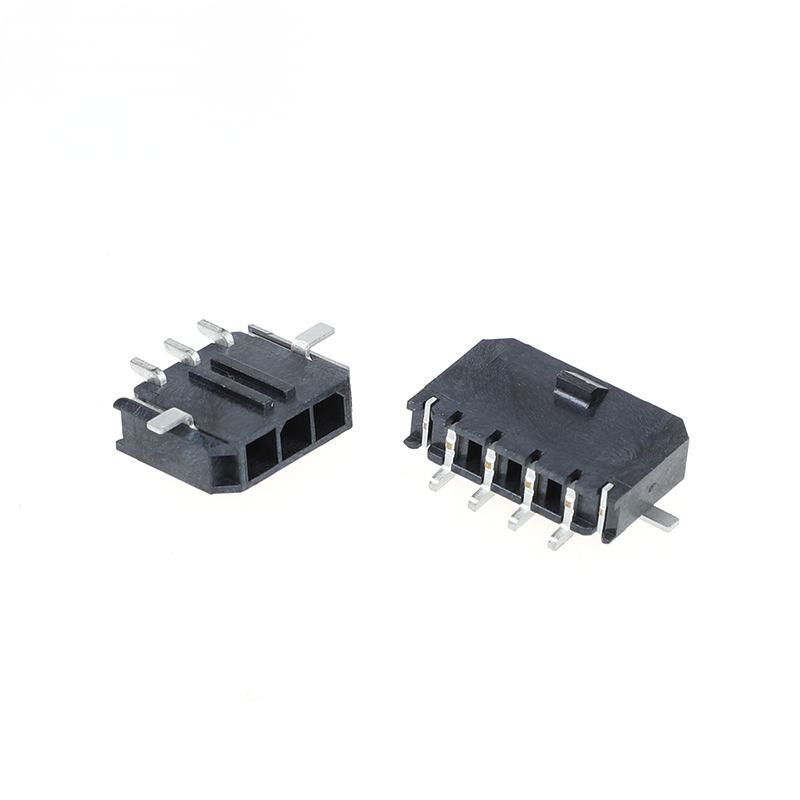

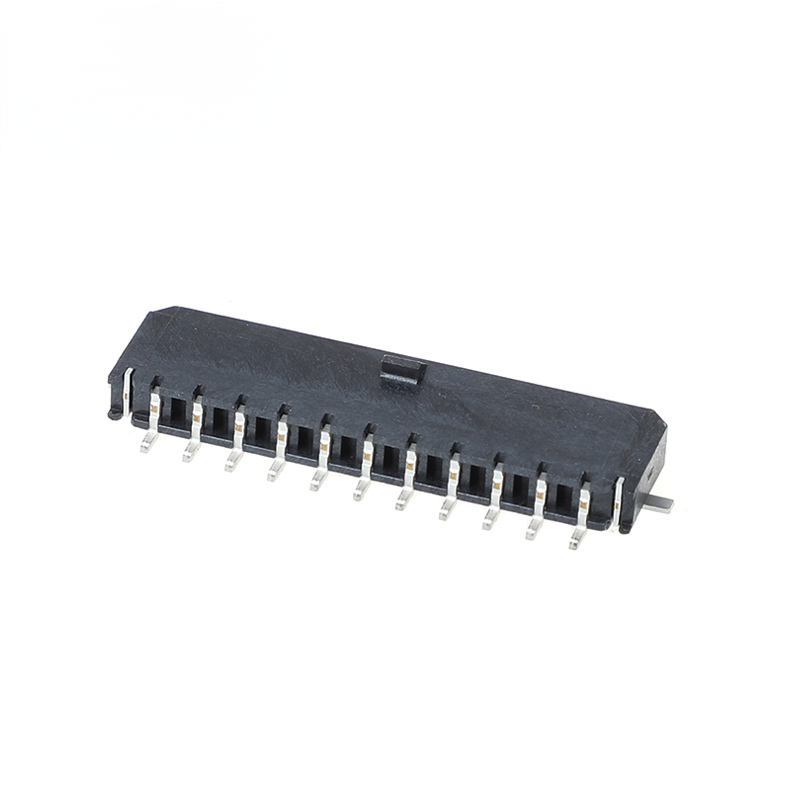

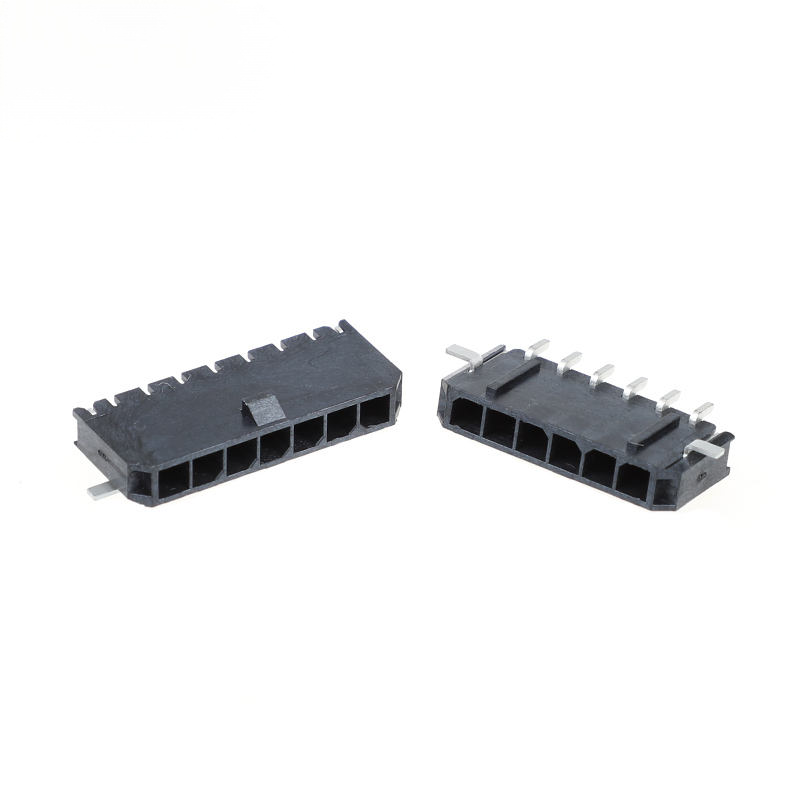

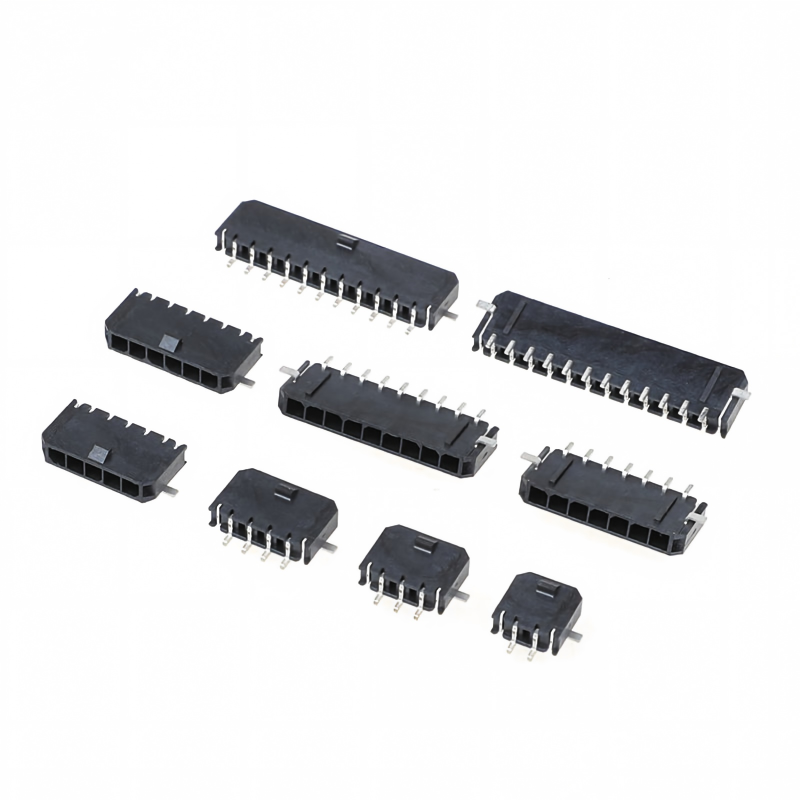

Złącze samochodowe MX 3.0mm Pitch poziome jednorzędowe 5557 2P-12P (zamiennik MOLEX 43650)
Najważniejsze cechy produktu
- Bezpośredni zamiennik typu drop-in dla MOLEX 43650 Micro-Fit 3.0, jednorzędowy, kątowy prawy, z pełną kompatybilnością mechaniczną i elektryczną z Molex
- Rozstaw 3.0 mm, jednorzędowe, 2-12 pozycji, poziome rozwiązanie kątowe prawy do płytki drukowanej
- Obudowa klasy automotive, wysokotemperaturowa, odporna na żar, zgodna z RoHS-REACH
- Maks. 8.5 A na obwód, mieszane sygnały i niskonapięciowe zasilanie w kompaktowej obudowie
- Stabilne wsparcie magazynowe, elastyczne MOQ, opłacalna alternatywa dla drugiego źródła zaopatrzenia
Specyfikacje techniczne
Ogólne parametry mechaniczne
| Pozycja |
Specyfikacja |
| Rozstaw |
3.00 mm |
| Zakres pozycji |
2-12P, jednorzędowe |
| Orientacja |
Pozioma / Kątowa prawa |
| Cykle łączenia |
≥30 cykli |
| Zalecana grubość płytki drukowanej |
1.6 mm |
| Typ montażu |
Przelotowy / Taśma SMD i rolka |
| Kolor obudowy |
Czarny |
| Blokowanie |
Zabezpieczona przed błędnym podłączeniem osłona, kołek ustalający na płytce drukowanej |
Materiały i charakterystyka elektryczna
| Pozycja |
Specyfikacja |
| Materiał obudowy |
Tworzywo termoplastyczne wysokotemperaturowe, UL94V-0 |
| Materiał styku |
Mosiądz |
| Pokrycie styku |
Matowa cyna / opcjonalne selektywne złocenie |
| Prąd znamionowy |
Maks. 8.5 A na pin (zależy od grubości przewodu i obniżenia prądu ze względu na temperaturę) |
| Napięcie znamionowe |
600 V AC/DC |
| Rezystancja styku |
≤ 15 mΩ |
| Rezystancja izolacji |
≥ 1000 MΩ |
| Napięcie przebicia |
1500 V AC, 1 min |
| Stosowany przewód AWG |
20-30 AWG |
Przewodnik środowiskowy i lutowniczy
| Pozycja |
Specyfikacja |
| Temperatura pracy |
-40°C ~ +125°C |
| Temperatura przechowywania |
-45°C ~ +130°C |
| Odporność na wibracje |
Spełnia ogólne wymagania dotyczące wibracji wiązek samochodowych |
| Profil reflow SMT |
Temperatura szczytowa ≤ 260°C, całkowity czas ekspozycji ≤ 10 s |
| Lutowanie przelotowe |
Maks. 260°C w lutownicy falowej, czas zanurzenia 5 s |
| Zgodność |
RoHS 2.0, REACH SVHC; opcjonalnie niskoemisyjne halogeny |
Cechy produktu
1. W 100% kompatybilne z zaciskami i obudowami MOLEX 43650 Micro-Fit 3.0
2. Pozioma, jednorzędowa konstrukcja kątowa, oszczędza miejsce na płytce drukowanej w pionie
3. Obudowa z tworzywa termoplastycznego odpornego na wysokie temperatury, kwalifikowana do testu żarowego dla wymagań klasy automotive
4. Obudowa z osłoną zapobiegającą błędnemu podłączeniu; wbudowany kołek ustalający na płytce drukowanej dla precyzyjnego montażu
5. Styki mosiężne z opcjami cynowania/złocenia, niska rezystancja styku, mocowanie styków zapobiegające wibracjom
6. Obsługa montażu przelotowego / SMT; dostępne pakowanie w taśmę i rolkę do automatycznego montażu
7. Zgodność z RoHS, REACH SVHC; opcjonalnie dostępny materiał o niskiej zawartości halogenów na życzenie
Zalety produktu
1. Bezpośredni zamiennik dla MOLEX 43650, eliminuje koszty przeprojektowania przy podwójnym źródle zaopatrzenia
2. Ścisła kontrola tolerancji wymiarowych, stabilna siła docisku, unika ryzyka rozłączenia spowodowanego mikrowibracjami
3. Kwalifikowane surowce klasy automotive z możliwością śledzenia partii, odpowiednie dla projektów o wysokiej niezawodności
4. Elastyczne opcje: cynowanie/złocenie, przelotowe / SMT, pakowanie w taśmę/rolkę / tackę
5. Krótki czas realizacji dla standardowych pozycji, wsparcie dla prototypów małoseryjnych i zamówień masowych
6. Dostępne pełne zestawy pasujących zacisków i obudów crimp jako kompleksowe rozwiązanie wiązek
Zastosowanie
- Elektronika samochodowa: sterowniki wewnętrzne, moduły oświetleniowe, wiązki czujników, pomocnicze połączenia sygnałowe BMS
- Automatyka przemysłowa: moduły czujników, małe napędy serwo, interfejsy sygnałowe peryferyjne PLC
- Nowe urządzenia energetyczne: małe jednostki zasilające, pomocnicze okablowanie systemów zarządzania baterią
- Sprzęt medyczny (nieimplantowany): wewnętrzne połączenia sygnałowe i niskonapięciowe
- Inteligentny dom i sprzęt konsumencki: połączenia między płytką zasilającą a przewodami
Przewodnik wyboru klienta
1. Potwierdź liczbę pozycji: 2-12P, dopasuj do oryginalnego numeru pozycji MOLEX 43650
2. Wybierz styl montażu: przelotowy dla mocnego mocowania mechanicznego; taśma SMT i rolka do szybkiego montażu SMT
3. Wybór pokrycia: cynowanie dla ogólnych obwodów sygnałowych; złocenie dla scenariuszy o wysokich wibracjach / długim cyklu życia
4. Sprawdź grubość przewodu: 20-30 AWG; rzeczywisty prąd musi być zgodny z krzywą obniżenia prądu ze względu na temperaturę
5. Zawsze łącz naszą obudowę z pasującymi zaciskami; mieszanie zacisków różnych producentów może pogorszyć wydajność styku
6. W przypadku projektów samochodowych: przed masową produkcją poproś o certyfikat materiału, raport CPK, dokument zgodności
FAQ
1. P: Czy macie katalog? Czy możecie wysłać mi katalog, abym mógł sprawdzić wszystkie Wasze produkty?
O: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
2. P: Nie mogę znaleźć produktu w Waszym katalogu, czy możecie wyprodukować ten produkt dla mnie?O: Nasz katalog zawiera większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji. Dla Twojej informacji, wykonanie zwykłej formy zajmuje około 35-45 dni.
3. P: Czy możecie dostarczyć próbkę? Czy te próbki są darmowe?
O: Tak, dostarczamy 5-10 sztuk darmowych próbek złączy do testowania. Ale musisz zapłacić za koszty wysyłki.
4. P: A co z czasem dostawy?
O: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni.
5. P: Jak wysłać moje zamówienie?
O: W przypadku małych paczek, wyślij je kurierem, takim jak DHL, FedEx, UPS, TNT, EMS. Jest to usługa od drzwi do drzwi. W przypadku dużych paczek możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Jesteśmy odpowiedzialni za wszelkie uszkodzenia produktu powstałe podczas dostawy.
6. P: Jaki rodzaj płatności akceptujecie? Czy mogę zapłacić w RMB?
O: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać taką samą kwotę jak na fakturze. I możesz zapłacić w RMB. Nie ma problemu.
7. P: Jak wygląda kontrola jakości w Waszej firmie?
O: Ściśle przestrzegamy ISO9001, IQC, OQC, IPQC, QA stanowią 10% naszego działu jakości. Wszystkie nasze produkty będą testowane przez CCD.
8. P: Potrzebuję Waszej listy cen wszystkich Waszych produktów. Czy macie listę cen?
O: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele pozycji, niemożliwe jest umieszczenie wszystkich ich cen na liście, a ceny stale się zmieniają ze względu na koszt materiałów i ilość. Możesz podać nam listę wszystkich potrzebnych pozycji; dokładnie sprawdzimy je jedna po drugiej i podamy specyfikację i listę cen.
9. P: Czy możecie wykonać niestandardowe produkty i niestandardowe opakowania?
O: Tak. Wykonaliśmy wiele niestandardowych produktów dla naszych klientów wcześniej (głównie wiązek przewodów). Jeśli chodzi o niestandardowe opakowania, nie ma problemu, ponieważ możemy umieścić Twoje logo lub inne informacje na opakowaniu. Należy tylko zaznaczyć, że wiąże się to z dodatkowymi kosztami.
10. P: Jakie certyfikaty posiadacie?
O: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
