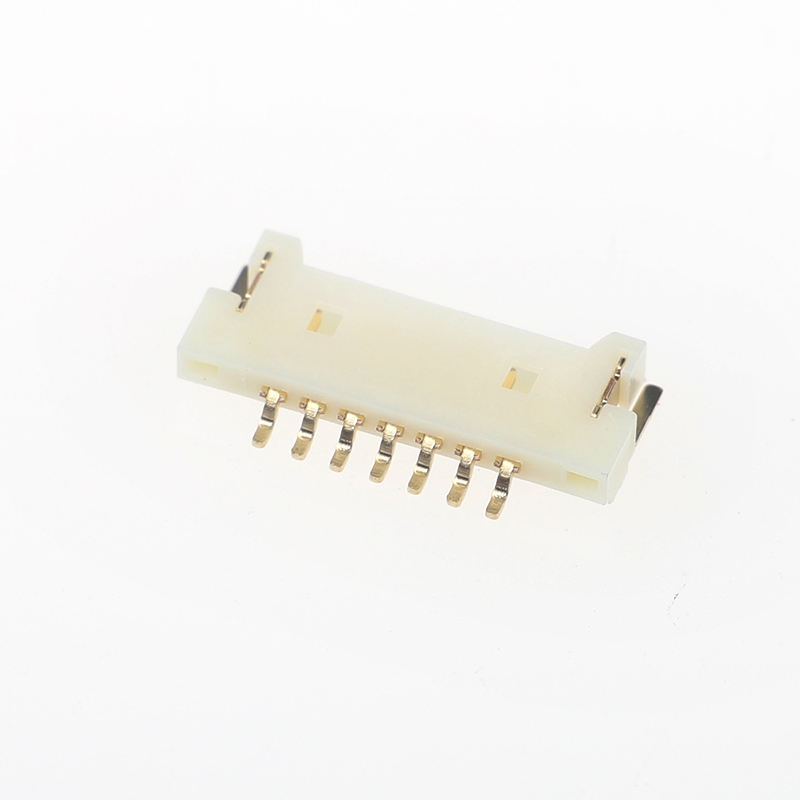

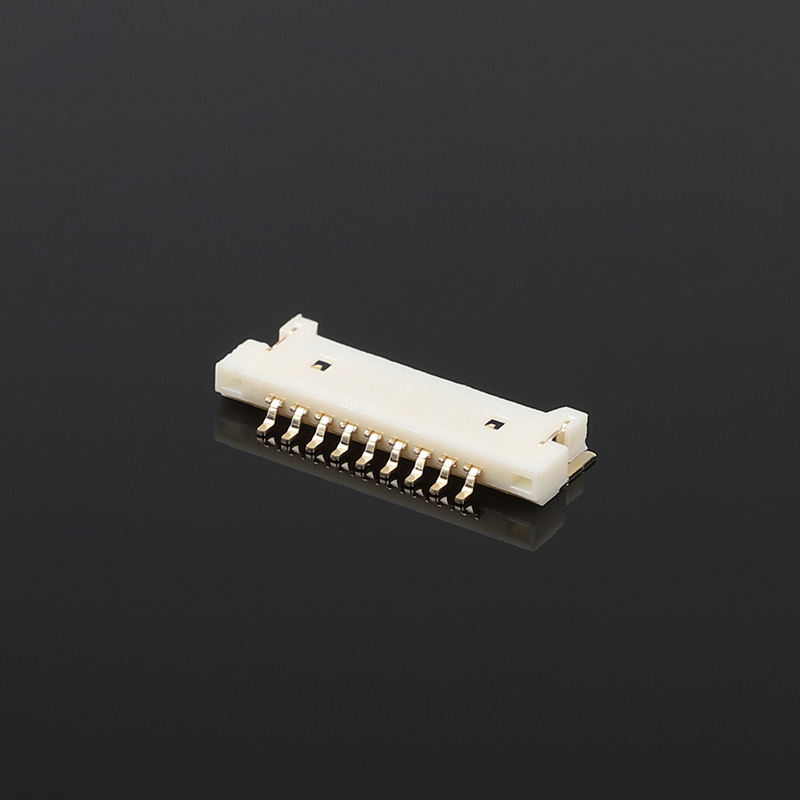

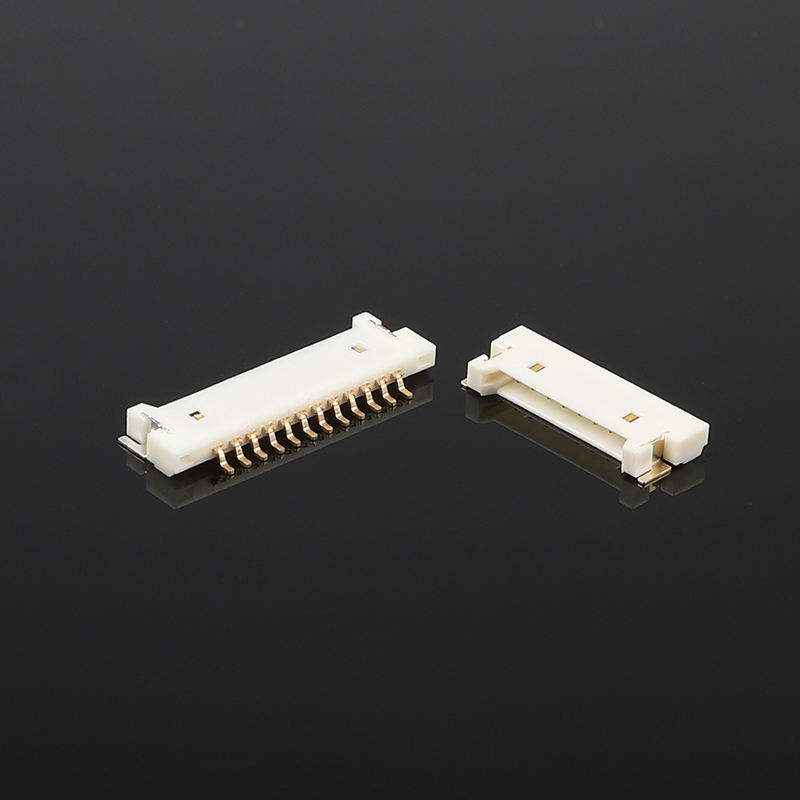

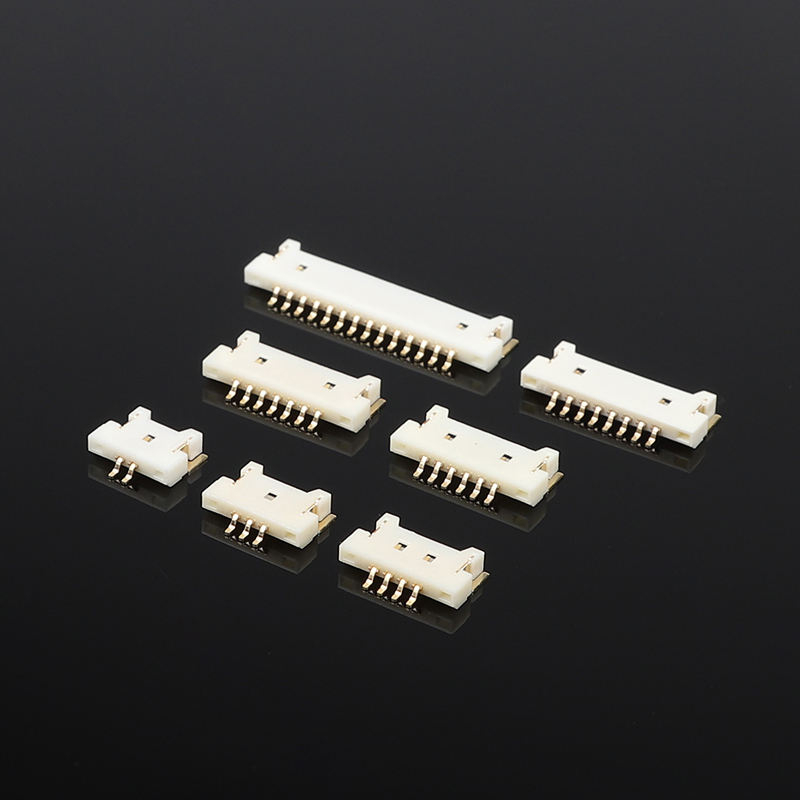

1.25 Ultra‑Thin Poziomy Złącze z Pełnym Pozłacaniem | WT125JW
Najważniejsze cechy produktu
- Ultra‑cienki, niski profil, poziomy złącze żeńskie SMD o rastrze 1.25 mm, zamiennik serii Molex 51146
- Pełne pozłacanie styku zapewnia ochronę przed utlenianiem, stabilny sygnał w warunkach wibracji i wilgoci
- Dostępne w wersjach 2‑20 pozycji, opakowanie taśma i krążek do szybkiego montażu SMT
- Zoptymalizowana konstrukcja z blokadą cierną zapobiegającą błędnemu podłączeniu, zapobiega przypadkowemu rozłączeniu
- Zgodność z RoHS / REACH, obudowa UL94V‑0 wysokotemperaturowa do lutowania bezołowiowego
Specyfikacje techniczne
Ogólne parametry mechaniczne
| Element |
Specyfikacja |
| Raster |
1.25 mm |
| Typ |
Poziome złącze żeńskie SMD (przewód‑płytka) |
| Liczba pinów |
2‑20 pozycji |
| Rząd |
Pojedynczy rząd |
| Orientacja połączenia |
Pozioma / Kąt prosty do PCB |
| Montaż |
Montaż powierzchniowy SMD, opakowanie taśma i krążek |
| Polaryzacja |
Tak, zapobiega błędnemu włożeniu |
| Blokada |
Blokada cierna dla bezpiecznego połączenia |
| Odpowiednik |
Seria Molex 51146 |
Charakterystyka materiałowa i elektryczna
| Element |
Specyfikacja |
| Materiał styku |
Mosiądz fosforowy |
| Pokrycie styku |
Pełne pozłacanie na bazie niklu |
| Materiał obudowy |
Termoplast wysokotemperaturowy, UL94V‑0 |
| Prąd znamionowy |
1A na pin (AWG 28‑32) |
| Napięcie znamionowe |
125V AC/DC |
| Maks. rezystancja styku |
≤ 20 mΩ |
| Min. rezystancja izolacji |
≥ 1000 MΩ |
| Napięcie przebicia |
500V AC / 1 min |
Przewodnik po środowisku i lutowaniu
| Element |
Specyfikacja |
| Temperatura pracy |
-40 ℃ ~ +105 ℃Alibaba.co... |
| Temperatura przechowywania |
-25 ℃ ~ +60 ℃ |
| Profil lutowania |
Zgodny z bezołowiowym lutowaniem reflow SMT (szczyt 260 ℃ maks.) |
| Zgodność |
RoHS, REACH |
| Uwaga |
Nie stosować obciążeń mechanicznych podczas lub po lutowaniu reflow |
Cechy produktu
- Ultra‑cienki, poziomy, kąt prosty, montaż SMD, zajmuje mało miejsca na płytce dla smukłych urządzeń
- Podstawa styku z mosiądzu fosforowego z pełnym pozłacaniem, niska rezystancja styku, doskonała odporność na korozję i utlenianie
- Funkcja polaryzacji zapobiegająca odwrotnemu włożeniu; wbudowana blokada cierna zapewnia stabilne połączenie, zapobiega wypadaniu pod wpływem wibracji i wstrząsów
- Obudowa: wysokotemperaturowy termoplast UL94V‑0, kompatybilny ze standardowym profilem lutowania bezołowiowego reflow
- Konfigurowalne 2‑20 pozycji; ściśle dopasowany do rastra PCB Molex 51146, bezpośredni zamiennik bez modyfikacji PCB
- Nośnik taśma i krążek do automatycznego pobierania i umieszczania; dostępne niestandardowe liczby pinów i opcje pokrycia dla projektów OEM
Zalety produktu
- Bezpośredni zamiennik: Kompatybilność 1:1 z Molex 51146, brak konieczności przeprojektowania PCB, skrócenie cyklu projektu i ryzyka migracji BOM
- Pełne pozłacanie styku: W porównaniu ze standardową wersją cynowaną, lepsza wydajność w warunkach wysokiej wilgotności, podatności na wibracje, długiej żywotności, mniejsze ryzyko przerywanych połączeń
- Przyjazny dla produkcji: Zoptymalizowany układ padów SMD, stabilny nośnik taśma i krążek, wysoka wydajność pobierania i umieszczania w produkcji masowej
- Elastyczna personalizacja: Obsługa niestandardowej liczby pinów, grubości pokrycia, specjalnego opakowania dla projektów OEM/ODM
- Optymalna cenowo alternatywa: Stabilny krajowy łańcuch dostaw, krótszy czas realizacji w porównaniu z importowanymi oryginalnymi częściami, konkurencyjny całkowity koszt dla zamówień o średniej i wysokiej objętości
Zastosowanie
- Elektronika użytkowa: Małe urządzenia AGD, urządzenia noszone, inteligentne panele, sprzęt przenośny
- Moduł wyświetlacza i dotyku: Wewnętrzne połączenie sygnałowe wyświetlaczy LCD/OLED, moduły ekranów dotykowych
- Sterowanie przemysłowe: Kompaktowe czujniki, małe sterowniki, sprzęt zabezpieczający i alarmowy
- Urządzenia medyczne: Przenośne instrumenty medyczne (tylko połączenie sygnałowe)
- IoT i inteligentny sprzęt: Inteligentne węzły czujnikowe, miniaturowe moduły komunikacyjne
Przewodnik wyboru klienta
- Wybór liczby pinów: Potwierdź rzeczywiste kanały sygnałowe/zasilające; wybierz odpowiednio 2‑20P. Unikaj nadmiernej liczby pinów, aby zaoszczędzić miejsce na PCB.
- Wybór pokrycia: Wybierz wersję z pełnym pozłacaniem dla wysokiej wilgotności, wibracji, wymagań długiej żywotności; dostępna jest cynowana alternatywa dla projektów ogólnego przeznaczenia wrażliwych na koszty.
- Projekt PCB: Postępuj zgodnie z zalecanym układem padów WT125JW (taki sam jak raster Molex 51146). Nie modyfikuj rozmiaru padów arbitralnie.
- Przypomnienie o połączeniu: Użyj pasującego gniazda i zacisków kompatybilnych z serią 51146; stosuj przewody o grubości AWG 28‑32.
- Montaż: Należy używać taśmy i krążka do automatycznego montażu SMT; montaż ręczny jest dozwolony tylko dla prototypów małoseryjnych.
- Lutowanie: Ściśle przestrzegaj krzywej temperatury lutowania reflow bezołowiowego; unikaj wtórnego, powtarzalnego lutowania reflow w wysokiej temperaturze.
FAQ
1. P: Czy macie katalog? Czy możecie wysłać mi katalog, abym mógł sprawdzić wszystkie Wasze produkty?
O: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
2. P: Nie mogę znaleźć produktu w Waszym katalogu, czy możecie wyprodukować ten produkt dla mnie?O: Nasz katalog zawiera większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji. Dla Twojej informacji, wykonanie zwykłej formy zajmuje około 35-45 dni.
3. P: Czy możecie dostarczyć próbkę? Czy te próbki są darmowe?
O: Tak, dostarczamy 5-10 sztuk darmowych próbek złączy do testowania. Ale musisz zapłacić za koszty wysyłki.
4. P: A co z czasem dostawy?
O: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni.
5. P: Jak wysłać moje zamówienie?
O: W przypadku małych paczek, wysyłamy je ekspresowo, takich jak DHL, FedEx, UPS, TNT, EMS. Jest to usługa od drzwi do drzwi. W przypadku dużych paczek możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Jesteśmy odpowiedzialni za wszelkie uszkodzenia produktu powstałe podczas dostawy.
6. P: Jaki rodzaj płatności akceptujecie? Czy mogę zapłacić w RMB?
O: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Proszę upewnić się, że możemy otrzymać taką samą kwotę jak na fakturze. I możesz zapłacić w RMB. Nie ma problemu.
7. P: Jak wygląda kontrola jakości w Waszej firmie?
O: Ściśle przestrzegamy ISO9001, IQC, OQC, IPQC, QA stanowią 10% naszego działu jakości. Wszystkie nasze produkty będą testowane przez CCD.
8. P: Potrzebuję Waszej listy cen wszystkich Waszych produktów. Czy macie listę cen?
O: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele pozycji, niemożliwe jest sporządzenie listy cen wszystkich z nich, a ceny stale się zmieniają z powodu kosztów materiałów i ilości. Możesz podać nam listę wszystkich potrzebnych pozycji; dokładnie sprawdzimy je jedna po drugiej i podamy specyfikację i listę cen.
9. P: Czy możecie wykonać niestandardowe produkty i niestandardowe opakowania?
O: Tak. Wcześniej wykonaliśmy wiele niestandardowych produktów dla naszych klientów (głównie wiązek przewodów). Jeśli chodzi o niestandardowe opakowania, nie ma problemu, ponieważ możemy umieścić Twoje logo lub inne informacje na opakowaniu. Należy tylko zaznaczyć, że wiąże się to z dodatkowymi kosztami.
10. P: Jakie certyfikaty posiadacie?
O: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
