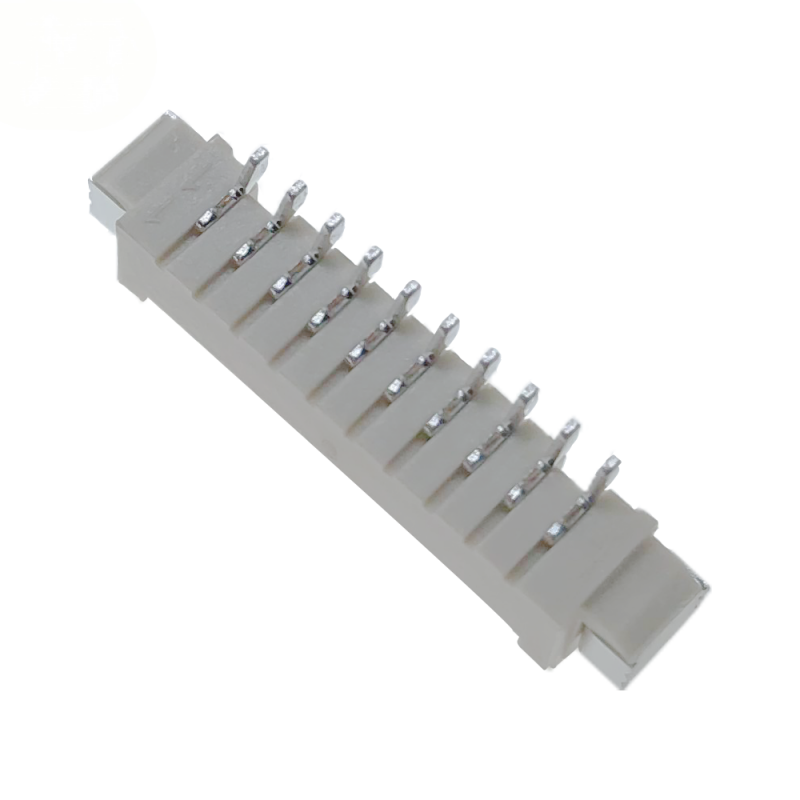

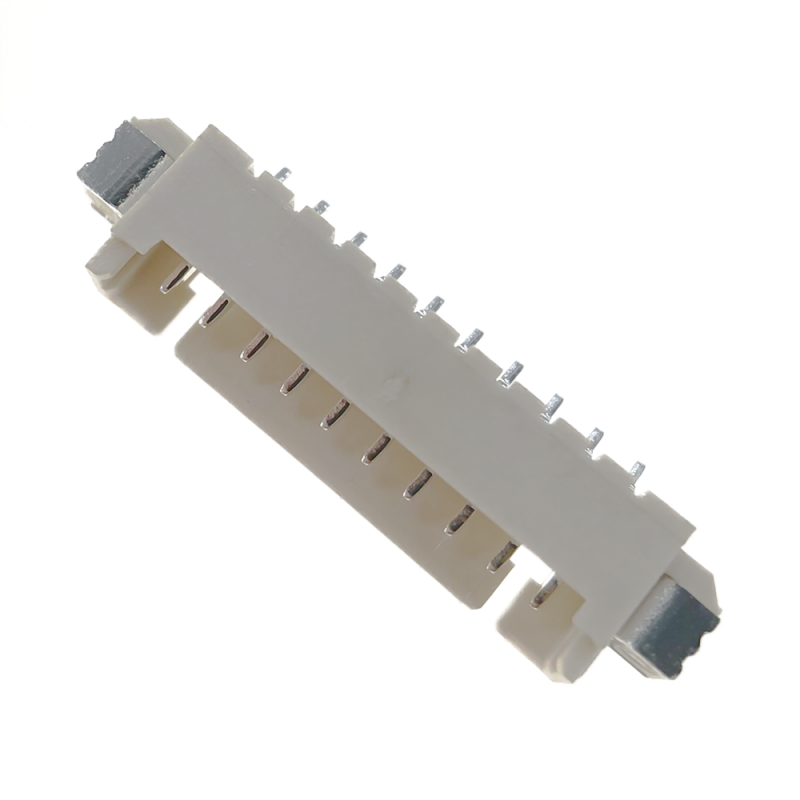

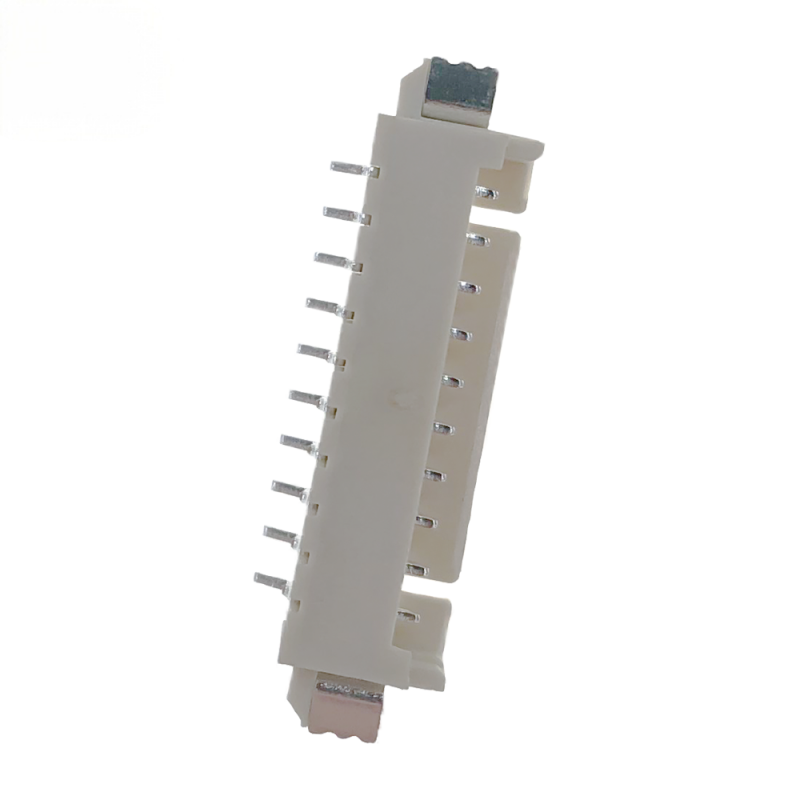

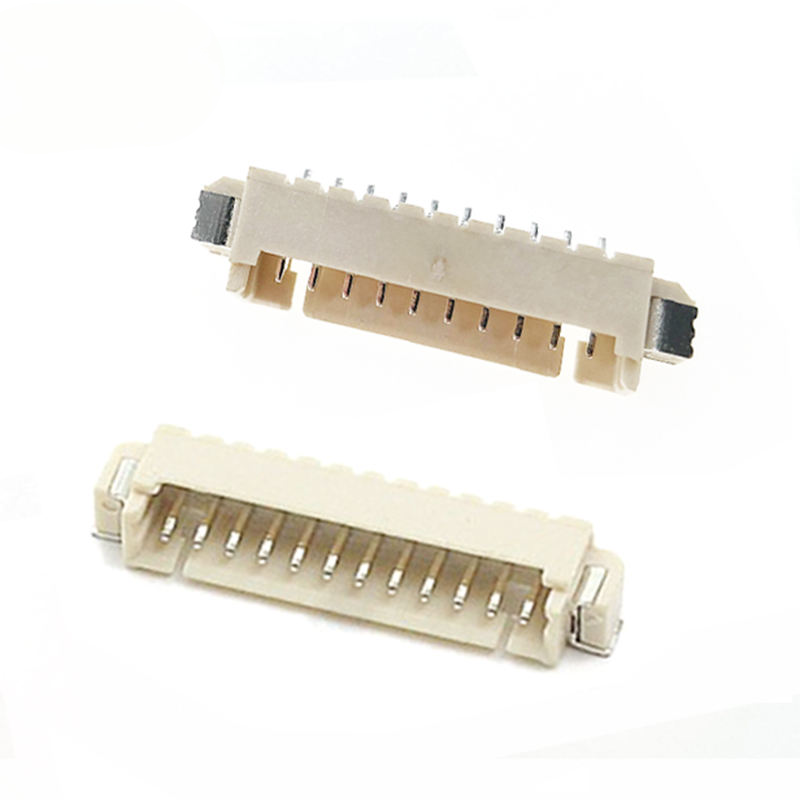

Kątowe złącze wafer SMT o rastrze 1,25 mm z powłoką cynowaną do zastosowań przewód-płytka PCB

• Orientacja kątowa 90°, łączenie boczne – oszczędność przestrzeni pionowej nad PCB
• Końcówki SMT typu gull-wing + podwójne piny lutownicze mocujące: odporność na przesunięcia pod wpływem wibracji i ciepła podczas lutowania
• Wbudowany klucz polaryzacyjny eliminujący ryzyko uszkodzenia pinów i wiązki na skutek odwrotnego wpięcia
• Izolator odporny na wysokie temperatury, wytrzymujący standardowy profil lutowania rozpływowego SMT
• Standardowy raster 1,25 mm, ściśle kontrolowana tolerancja pozycji pinów zapewniająca powtarzalne i niezawodne łączenie
• Opakowanie na taśmie i szpuli obsługuje w pełni automatyczny montaż SMT; brak konieczności ręcznego lutowania przewlekanego (THT)
• Opcje pokrycia styków: standardowa cyna na niklu; złocenie flash do zastosowań o wysokiej liczbie cykli lub wymagających ochrony przed utlenianiem
• Zgodność z normą RoHS, wersja bezhalogenowa dostępna na zamówienie

1. Konstrukcja zapobiegająca przesunięciom na PCB: Podwójne piny lutownicze mocujące zapobiegają unoszeniu się i przesunięciom komponentu podczas seryjnego lutowania rozpływowego SMT; wielu konkurentów rezygnuje z pełnego mocowania w celu obniżenia kosztów.
2. Ścisła kontrola współpłaszczyznowości (koplanarności) pinów: Zmniejsza ryzyko powstawania przerw w kontakcie po lutowaniu, co ma kluczowe znaczenie w kompaktowych urządzeniach IoT i urządzeniach ubieralnych (wearables).
3. Wyraźna geometria polaryzacji: Fizyczny klucz zapobiega odwrotnemu wpięciu wtyku, eliminując awarie i zwroty gwarancyjne spowodowane błędami montażowymi człowieka.
4. Elastyczny wybór pokrycia galwanicznego: Standardowe cynowanie do masowej produkcji wrażliwej na koszty; złocenie flash do środowisk pracy o wysokich wibracjach lub dużej wilgotności.
5. Stabilne dostawy popularnych wersji 2–10 pinów: Bieżące stany magazynowe popularnych konfiguracji pinów; obsługa zamówień hurtowych z krótkim czasem realizacji; pełna kompatybilność zamienna ze złączami wafer 1,25 mm znanych marek bez długiego czasu oczekiwania OEM.
6. Wsparcie dokumentacyjne: Zapewniamy rysunki 2D, sugerowane footprinty PCB oraz raporty z testów do dyspozycji inżynierów i weryfikacji zestawień materiałowych (BOM).

• Elektronika użytkowa: Mały sprzęt AGD, czujniki smart home, urządzenia ubieralne (wearables)
• IoT i moduły inteligentne: Bezprzewodowe moduły czujników, pomocnicze połączenia sygnałowe w bramkach sieciowych
• Przenośny sprzęt medyczny: Niskosygnałowe okablowanie wewnętrzne w przenośnej aparaturze medycznej
• Automatyka przemysłowa: Pomocnicze wejścia/wyjścia małych sterowników PLC, wewnętrzne połączenia czujników
• Oświetlenie i wyświetlacze: Moduły sterowników LED, okablowanie sygnałowe małych wyświetlaczy LCD
• Urządzenia biurowe: Wewnętrzne połączenia przewód-płytka w kompaktowych drukarkach i skanerach

1. Wybór liczby pinów: wybierz konfigurację 2-4-6-8-10 pinów w zależności od wymaganej liczby linii sygnałowych/zasilających.
2. Wybór typu montażu: Ten model to złącze kątowe SMT, a nie złącze pionowe przewlekane (TH) ani pionowe SMT. Przed zaprojektowaniem płytki PCB upewnij się, czy w obudowie jest wystarczająca ilość wolnego miejsca.
3. Wybór pokrycia galwanicznego:
   • Cyna na niklu: Standardowe, statyczne zastosowania wewnętrzne, wariant zoptymalizowany kosztowo.
   • Złocenie flash: Do środowisk o wysokiej wilgotności, narażonych na wibracje oraz przy częstym łączeniu i rozłączaniu.
4. Dobór przewodów: Stosuj nasze dedykowane końcówki i obudowy zaciskane; łączenie elementów różnych producentów może prowadzić do pogorszenia jakości styku.
5. Proces SMT: Należy ściśle przestrzegać zalecanego profilu temperatury rozpływu; zbyt długa ekspozycja na nadmierną temperaturę może uszkodzić obudowę z tworzywa.
6. Zgodność z normami: Poinformuj nas, jeśli potrzebujesz wariantu bezhalogenowego lub specjalnych certyfikatów do wniosków CE/UL dla produktu końcowego.
7. Weryfikacja próbek: Przed ostatecznym wdrożeniem do zestawienia BOM zamów próbki inżynieryjne w celu przetestowania spasowania złącza i dopasowania do płytki PCB.
