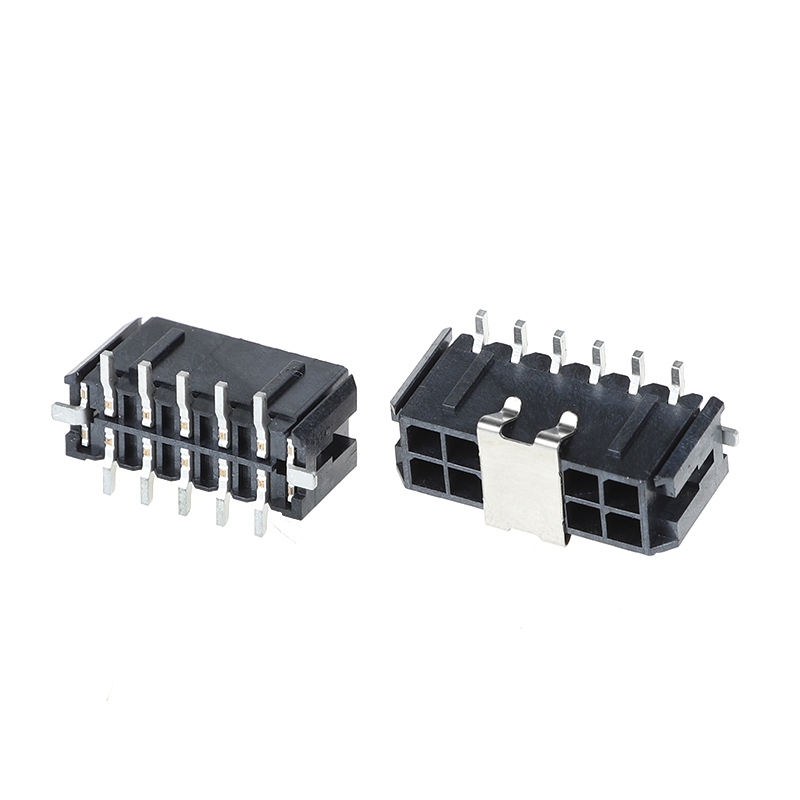

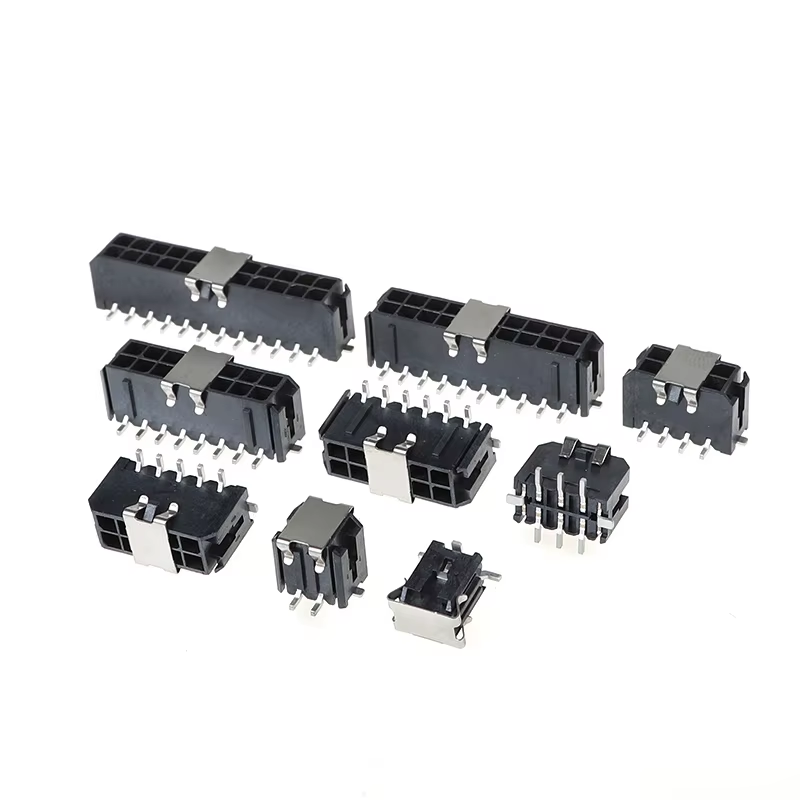

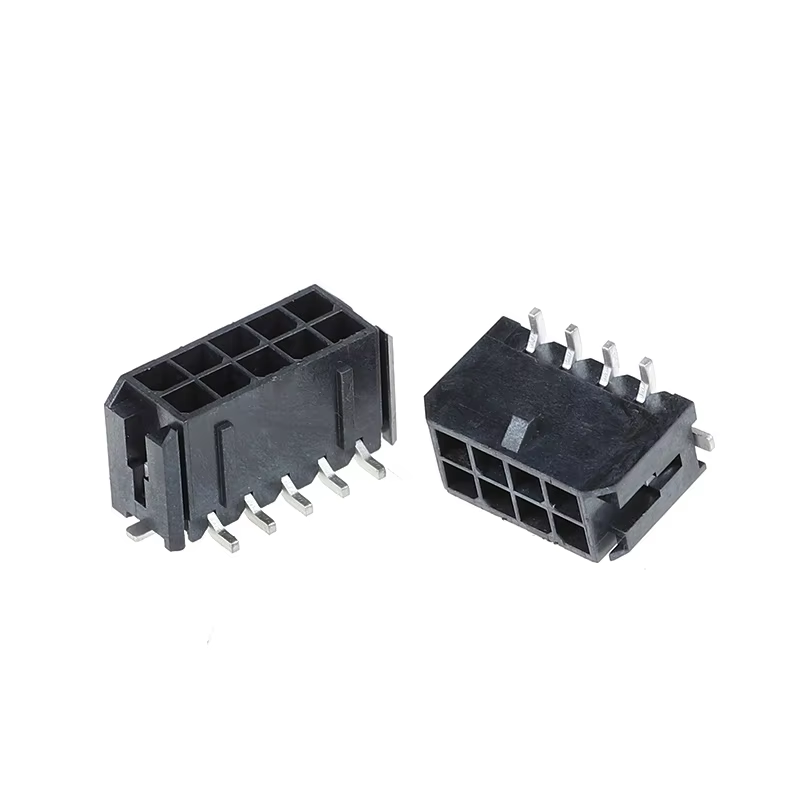

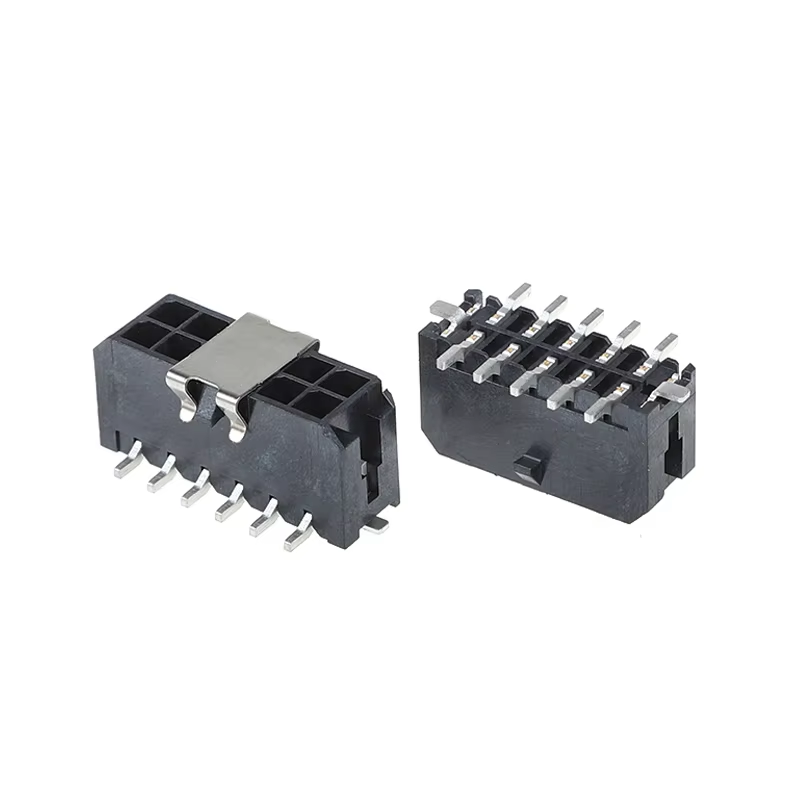

Złącze samochodowe dwurzędowe MX3.0MM, pionowe, 43045, 4P-24P, przewód do złącza
Najważniejsze cechy produktu
- Dwurzędowe złącze pionowe o rastrze 3,0 mm, pełny zakres od 4P do 24P dla zastosowań motoryzacyjnych, przemysłowych i AGD
- Obudowa: trudnopalna UL94V-0, zapobiegająca zapłonowi, zapewniająca niezawodne połączenie zasilania/sygnału
- Kompleksowe wsparcie terminali i usługa przetwarzania wiązek przewodów, kompleksowe zaopatrzenie
- Konstrukcja z polaryzacją zapobiegająca błędnemu połączeniu; izolowane styki zapobiegają zwarciom
- Zgodność z RoHS i REACH, dostępna opcja niskohalogenowa
Specyfikacje techniczne
| Pozycja |
Parametr |
| Wydajność elektryczna |
|
| Prąd znamionowy |
Maks. 8,5 A na pin |
| Napięcie znamionowe |
600 V AC/DC |
| Rezystancja styku |
< 20 mΩ maks. po cyklach łączenia |
| Rezystancja izolacji |
≥1000MΩ |
| Napięcie przebicia |
AC 1500 V, 1 min bez przebicia |
| Wydajność mechaniczna |
|
| Cykle łączenia |
≥30 cykli |
| Wibracje / Wstrząsy |
Zgodność z EIA-364, bez przerw w ciągłości |
| Utrzymanie styku |
Konstrukcja zapobiegająca wysunięciu |
| Materiał i powłoka |
|
| Obudowa |
PA66, UL94V-0 czarny |
| Materiał styku |
Stop mosiądzu |
| Powłoka |
Opcjonalnie cynowanie / złocenie |
| Przewodnik po środowisku i lutowaniu |
|
| Temperatura pracy |
-40°C ~ +105°C |
| Lutowanie rozpływowe |
Temperatura szczytowa 260°C, kompatybilne z lutowaniem rozpływowym SMT |
| Certyfikaty |
RoHS, REACH, certyfikat UL |
Odnośnik / Alternatywne zamienniki
Bezpośredni zamiennik serii Molex Micro-Fit 3.0 43045. Szeroko stosowany jako zamiennik dla złączy JST, AMP / TE o rastrze 3,0 mm, dwurzędowych, pionowych, do połączeń przewód-płytka.
Ten sam układ i wyprowadzenia, dzięki czemu większość projektów nie wymaga przeprojektowania PCB i oszczędza koszty kwalifikacji.
Zalety produktu
- W pełni kompatybilny układ pinów, bezpośredni zamiennik międzynarodowych marek, skraca cykl walidacji projektu
- Tworzywo trudnopalne UL94V-0, stabilna wydajność w motoryzacyjnych i przemysłowych środowiskach o wysokiej temperaturze
- Opakowanie na taśmie bębnowej, gotowe do automatycznej linii montażowej SMT
- Usługa kompleksowa: dostawa obudów + terminali + niestandardowy montaż wiązek przewodów
- Ścisła kontrola liniowa, stabilna rezystancja styku, odporność na wibracje w trudnych warunkach pracy
- Elastyczna liczba pinów: od 4P do 24P, obsługa zasilania i mieszanych sygnałów
Zastosowanie
- Elektronika samochodowa: moduły sterowania samochodowego, czujniki pojazdów, oświetlenie samochodowe
- Urządzenia przemysłowe: sterowniki PLC, zasilacze, serwonapędy, kontrolery przemysłowe
- Urządzenia AGD: falowniki, klimatyzacja, inteligentne urządzenia kuchenne
- Moduły zasilania i magazynowania energii, sprzęt medyczny, jednostki zasilania komunikacyjnego
Czas realizacji
- Próbki: 3 dni robocze
- Zamówienie masowe: 1–2 tygodnie
Certyfikat fabryczny i usługa niestandardowa
- Certyfikaty: UL, RoHS, REACH, ISO9001
- MOQ: Dostępne niskie MOQ
- Polityka próbek: Darmowe próbki, szybka dostawa próbek
- Dostępna personalizacja: specjalne powłoki, niestandardowy montaż wiązek, niestandardowa długość pinów, znakowanie logo.
Przewodnik wyboru klienta
- Potwierdź liczbę pinów: wybierz 4P~24P zgodnie z wymaganiami obwodu sygnałowego/zasilania
- Wybierz powłokę styku: cyna do ogólnego zasilania; złocenie do zastosowań z niskim sygnałem / wysokimi wibracjami
- Sprawdź temperaturę pracy i odporność na ogień: UL94V-0 jest obowiązkowe dla urządzeń motoryzacyjnych/wysokiej mocy
- Wybór opakowania: wybierz rolkę, jeśli używasz automatycznej linii SMT
- Dopasowanie przekroju przewodu: dopasuj zacisk do swojego drutu AWG przed montażem wiązki
- Zalecamy test prototypowy z naszymi darmowymi próbkami przed zablokowaniem masowego BOM
FAQ
1. P: Czy macie katalog? Czy możecie wysłać mi katalog, abym mógł sprawdzić wszystkie Wasze produkty?
O: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
2. P: Nie mogę znaleźć produktu w Waszym katalogu. Czy możecie wyprodukować ten produkt dla mnie?O: Nasz katalog zawiera większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji. Dla Twojej informacji, wykonanie zwykłej formy zajmuje około 35-45 dni.
3. P: Czy możecie dostarczyć próbkę? Czy te próbki są darmowe?
O: Tak, dostarczamy 5-10 sztuk darmowych próbek złączy do testowania. Ale musisz zapłacić za koszty wysyłki.
4. P: A co z czasem dostawy?
O: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni.
5. P: Jak wysłać moje zamówienie?
O: W przypadku małych paczek, wyślij je za pośrednictwem Express, takich jak DHL, FedEx, UPS, TNT, EMS. Jest to usługa od drzwi do drzwi. W przypadku dużych paczek możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Jesteśmy odpowiedzialni za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6. P: Jakiego rodzaju płatności akceptujecie? Czy mogę zapłacić w RMB?
O: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać tę samą kwotę co na fakturze. I możesz zapłacić w RMB. Nie ma problemu.
7. P: A kontrola jakości Waszej firmy?
O: Ściśle przestrzegamy ISO9001. IQC, OQC, IPQC i QA stanowią 10% naszego personelu. Wszystkie nasze produkty będą testowane przez CCD.
8. P: Potrzebuję Waszej listy cen wszystkich Waszych produktów. Czy macie listę cen?
O: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele pozycji, niemożliwe jest wymienienie wszystkich ich cen na liście, a ceny stale się zmieniają z powodu kosztów materiałów i ilości. Możesz podać nam listę wszystkich potrzebnych pozycji; dokładnie sprawdzimy jedną po drugiej i podamy specyfikację i listę cen.
9. P: Czy możecie wykonać niestandardowe produkty i niestandardowe opakowania?
O: Tak. Wcześniej wykonaliśmy wiele niestandardowych produktów dla naszych klientów (głównie wiązek przewodów). Jeśli chodzi o niestandardowe opakowania, nie ma problemu, ponieważ umieszczamy Twoje logo lub inne informacje na opakowaniu. Trzeba tylko zaznaczyć, że wiąże się to z dodatkowymi kosztami.
10. P: Jakie certyfikaty posiadacie?
O: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
