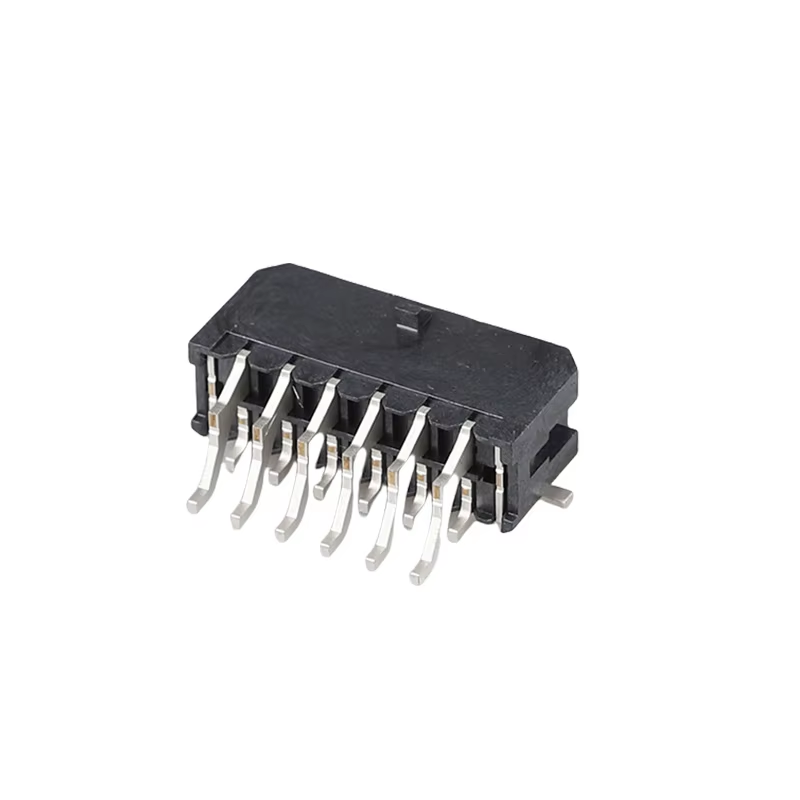

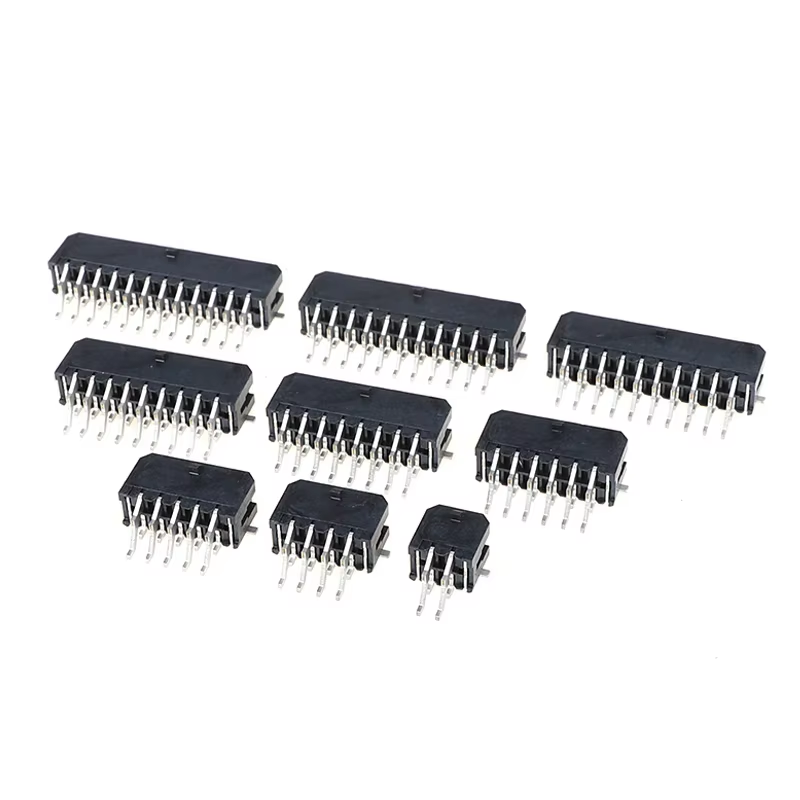

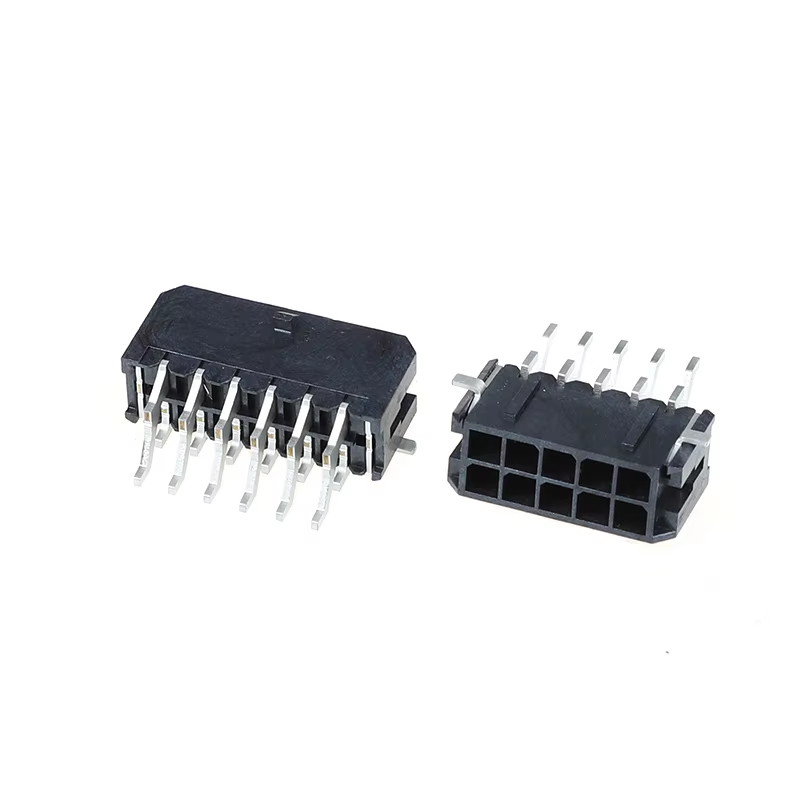

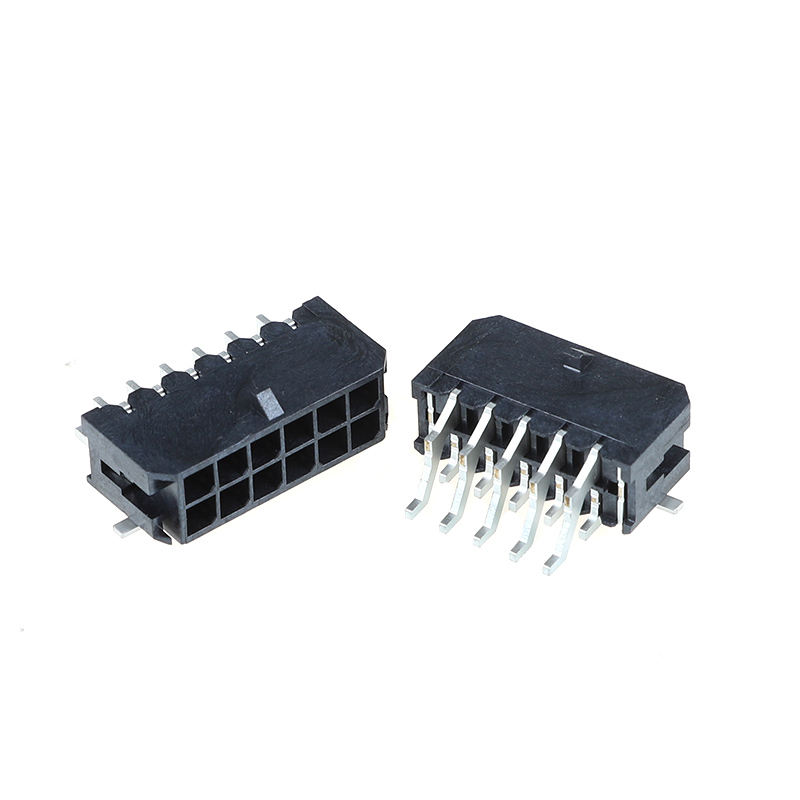

Dwurzędowe złącze przewód-płytka MX3.0, raster 3,0 mm, 4P do 24P, typ poziomy, styk miedziany, klasa samochodowa i przemysłowa, odniesienie do serii Molex 43045.
Najważniejsze cechy produktu
- Obudowa trudnopalna i bezhalogenowa UL94V-0: Spełnia surowe wymagania BHP w przemyśle i motoryzacji, niskodymowy, nietoksyczny dla sprzętu o wysokiej niezawodności.
- Konstrukcja zatrzasku antywibracyjnego: Wzmocniona konstrukcja blokująca zapobiega przypadkowemu rozłączeniu pod wpływem ciągłych wibracji i wstrząsów, eliminując ryzyko luźnych połączeń w trudnych warunkach.
- Kompletny system dopasowania: Pełny zestaw kompatybilnych obudów i końcówek zaciskanych, kompleksowe pozyskiwanie BOM, brak konieczności dopasowywania oddzielnych komponentów.
- Zaciski miedziane z podwójną wiązką: Stabilne podwójne punkty kontaktowe, niska rezystancja styku, utrzymuje ciągły obwód w przypadku cykli termicznych i wstrząsów mechanicznych.
- Zgodny z RoHS i REACH: Gotowy do globalnego eksportu do UE, Ameryki Północnej i innych rynków zagranicznych.
Dane techniczne
| Kategoria |
Przedmiot |
Spec |
| Wydajność elektryczna |
Prąd znamionowy |
Do 8,5 A na pin |
| Napięcie znamionowe |
600 V AC/DC |
| Opór kontaktowy |
≤20 mΩ |
| Rezystancja izolacji |
≥1000 MΩ |
| Wytrzymać napięcie |
1000V AC, 1min |
| Wydajność mechaniczna |
Poziom |
3,0 mm, dwurzędowy |
| Pozycje |
4P ~ 24P |
| Cykle godowe |
≥30 cykli |
| Siła Retencyjna |
Wysoka retencja zatrzasku, zapobiegająca rozłączaniu się pod wibracjami |
| Materiał i poszycie |
Materiał obudowy |
LCP/PA66, UL94V-0, bezhalogenowy |
| Materiał terminala |
Stop miedzi |
| Opcja poszycia |
Matowa cyna / selektywne złocenie (w obszarze styku) |
| Środowiskowy |
Temperatura pracy |
-40 ℃ ~ +105 ℃ |
| Zgodność |
RoHS, REACH, HF |
| Przewodnik lutowania |
Dostępne SMT / otwory przelotowe; Maksymalna temperatura lutowania 260 ℃, maks. 3 s |
Odsyłacz/alternatywna wymiana
Bezpośrednie dopasowanie i funkcja, alternatywa dla serii Molex 43045 Micro-Fit 3.0. Szeroko wybierany przez inżynierów jako zamiennik drugiego źródła dla dwurzędowych złączy przewód-płytka odpowiadających JST, TE (AMP) o rozstawie 3,0 mm.
Ten sam profil współpracujący, układ pinów i zakres zaciskania drutu; w przypadku większości projektów nie jest wymagane przeprojektowanie PCB.
Zalety produktu
- Mechanizm blokujący odporny na wibracje: Rozwiązuje problem klientów związany z wypadaniem złączy w scenariuszach wibracji w branży motoryzacyjnej/przemysłowej.
- Bezhalogenowe tworzywo sztuczne UL94V-0: Przechodzi audyt bezpieczeństwa pożarowego sprzętu AGD, sterowania przemysłowego i elektroniki samochodowej.
- Pełny zakres 4P ~ 24P: Ujednolicona seria, uproszczenie BOM i zarządzanie zapasami.
- Konkurencyjny czas realizacji i cena: Krótki cykl produkcyjny w porównaniu z oryginalnymi markami zagranicznymi.
- Dedykowany zestaw dopasowany do terminala i obudowy: Stała wydajność zaciskania, zmniejszona awaryjność pola.
- Elastyczne opcje powlekania: Cyna do obwodów mocy, złoto selektywne do obwodów sygnałowych o wysokiej stabilności.
Aplikacja
- Elektronika samochodowa: Moduły sterujące pojazdami, czujniki pokładowe, BMS, oświetlenie wewnętrzne
- Urządzenia przemysłowe: Serwonapędy, PLC, zasilacze, sterowniki przemysłowe
- Sprzęt AGD: Falownik, tablice sterujące inteligentnym domem, moduły mocy
- Energia i IoT: akumulatory, moduły ładujące, automatyczna transmisja sygnałów
Metoda pakowania
- Standard: Opakowanie antystatyczne
- Opcjonalnie: opakowanie kartonowe w kolorze białym / neutralnym. Niestandardowa etykieta opakowania i kody kreskowe dostępne na życzenie.
Czas realizacji
- Próbki: 3 dni robocze
- Zamówienie masowe: 1–2 tygodnie
Certyfikat fabryczny i obsługa niestandardowa
- Certyfikaty: UL, RoHS, REACH, ISO9001
- MOQ: Niskie MOQ dla standardowych produktów
- Przykładowa polityka:Obsługuj bezpłatne próbki / szybką dostawę próbek.Usługa niestandardowa: niestandardowa liczba pinów, grubość poszycia, montaż wiązki kablowej, specjalne opakowanie i oznakowanie.
Przewodnik wyboru klienta
- Potwierdź pozycję sworznia: 4P ~ 24P, dwurzędowy, poziomy.
- Wybierz pokrycie: Cyna do obwodów mocy; W przypadku styków sygnałowych o długiej żywotności zalecane jest złocenie.
- Przekrój drutu: Dopasuj zakres AWG do końcówek zaciskanych, aby zagwarantować wytrzymałość na wyciąganie.
- Kontrola środowiska: W przypadku silnych wibracji potwierdzić zamknięcie zatrzasku; do zastosowań wysokotemperaturowych należy używać obudowy LCP.
- Walidacja wstępna: Zamów bezpłatne próbki do testów wibracji, cyklicznych zmian temperatury i zaciskania przed zablokowaniem projektu masowego.
- Kontrola dopasowania: W pełni kompatybilny z obudową i zaciskami serii Molex 43045 do wymiany typu drop-in.
Często zadawane pytania
1. P: Czy masz katalog? Czy możesz przesłać mi katalog, abym mógł sprawdzić wszystkie swoje produkty?
Odp.: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
2. P: Nie mogę znaleźć produktu w Twoim katalogulog. Czy możesz zrobić dla mnie ten produkt?
Odp.: Nasz katalog przedstawia większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli jej nie posiadamy, możemy również zaprojektować i wykonać nową formę do jej wytworzenia. Dla Twojej informacji wykonanie zwykłej formy zajmie około 35-45 dni.
3. P: Czy możesz dostarczyć próbkę? Czy te próbki są bezpłatne?
Odp.: Tak, zapewniamy 5-10 sztuk próbek wolnych od złączy do testów. Ale musisz zapłacić za koszt wysyłki
4. P: A co z czasem dostawy?
Odp.: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni
5. P: Jak wysłać moje zamówienie?
Odp.: W przypadku małych paczek wyślij je ekspresowo, np. DHL, FedEx, UPS, TNT, EMS. To usługa „od drzwi do drzwi”. W przypadku dużych paczek możemy je wysłać drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Jesteśmy odpowiedzialni za wszelkie uszkodzenia produktu powstałe w trakcie dostawy.
6. P: Jaki rodzaj płatności akceptujesz? Czy mogę zapłacić RMB?
Odp.: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Upewnij się, że otrzymamy tę samą kwotę, co na fakturze. I możesz płacić w RMB. Bez problemu.
7. P: A co z kontrolą jakości Twojej firmy
Odp.: Ściśle przestrzegaj normy ISO9001. IQC, OQC, IPQC i QA stanowią 10% naszego personelu. Wszystkie nasze produkty zostaną przetestowane przez CCD.
8. P: Potrzebuję cennika wszystkich Twoich produktów. Czy masz cennik?
Odp.: Nie posiadamy cennika wszystkich naszych produktów. Ponieważ mamy tak wiele artykułów, nie da się wymienić wszystkich ich cen na liście, a ceny zawsze się zmieniają ze względu na koszt materiału i ilość. Możesz także dać nam listę wszystkich potrzebnych rzeczy; potwierdzimy dokładnie jeden po drugim i przekażemy specyfikację i cennik
9. P: Czy możesz wytwarzać niestandardowe produkty i niestandardowe opakowania?
O: Tak. Zrobiliśmy wiele niestandardowych
produkty dla naszych dotychczasowych klientów (głównie wiązki przewodów). Jeśli chodzi o niestandardowe opakowanie, nie ma problemu, jeśli umieścimy Twoje logo lub inne informacje na opakowaniu. Muszę tylko zaznaczyć, że wiąże się to z dodatkowymi kosztami.
10. P: Jakie posiadasz certyfikaty?
Odp.: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
