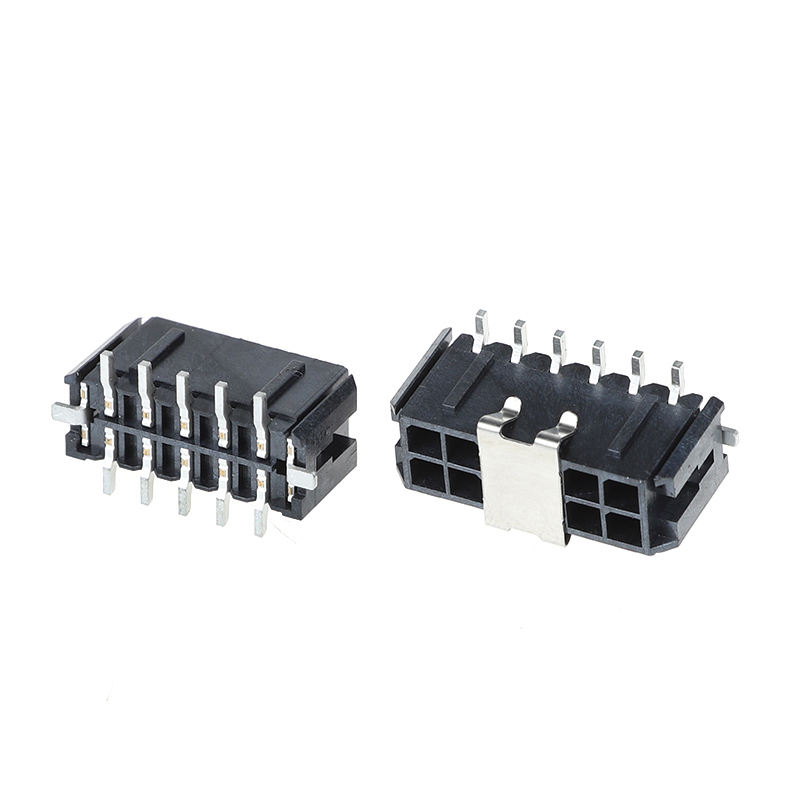

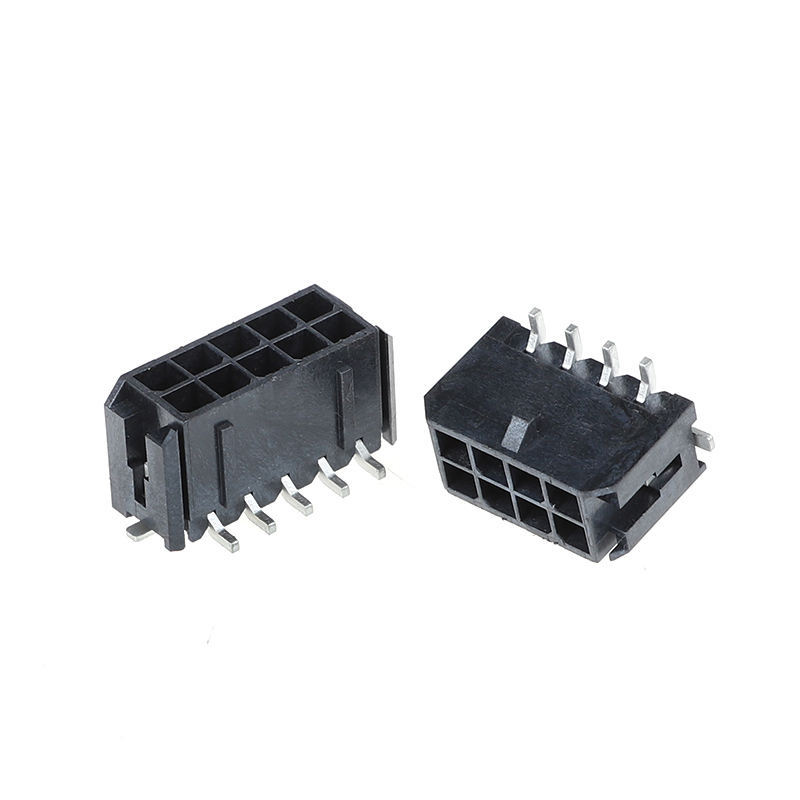

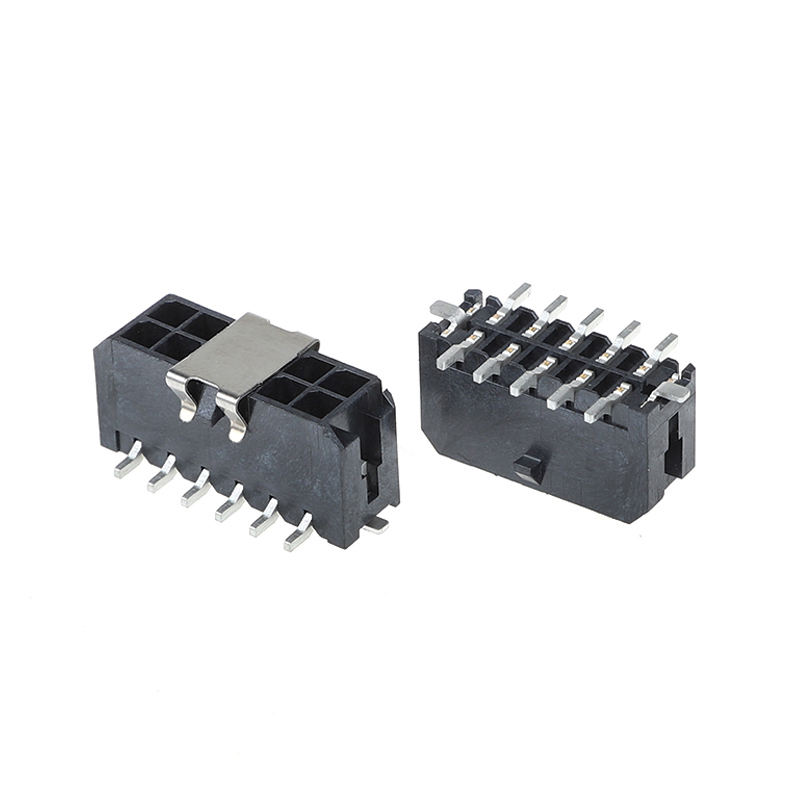

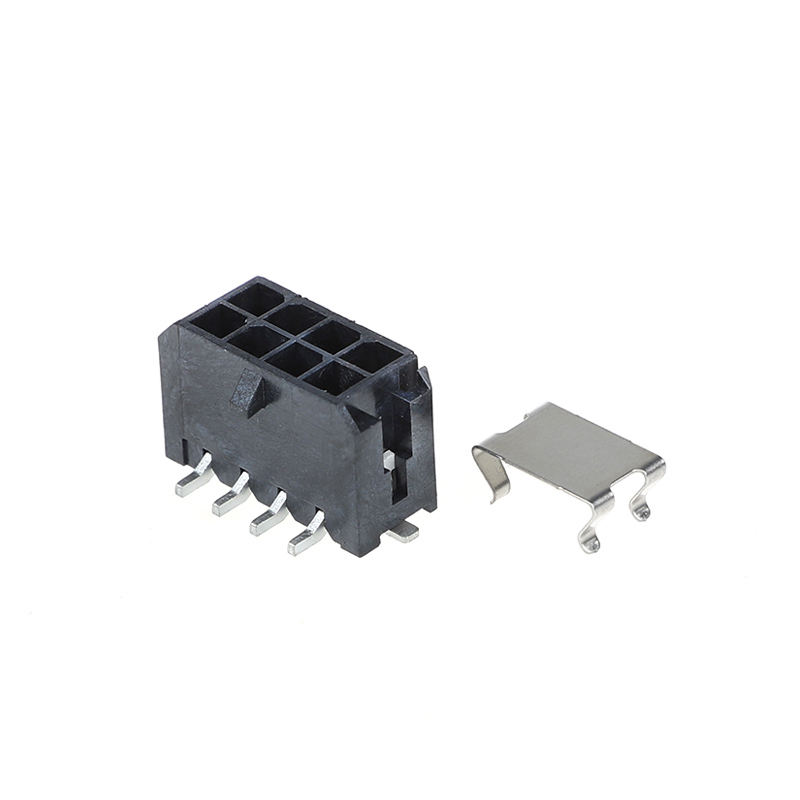

Małe 5557 pionowe złącze samochodowe MX3.0mm dwurzędowe 4P-24P zastępuje MOLEX43045 4P-24P PIONOWA NAKLEJKA NA PCB
Najważniejsze cechy produktu
Dwurzędowe pionowe złącze PCB o rozstawie 3,0 mm, do zastosowań motoryzacyjnych i przemysłowych, zamiennik typu drop-in dla serii Molex 43045
- Podziałka: 3,0 mm, dwurzędowa pionowa naklejka SMT, zakres: 4P do 24P
- Obudowa trudnopalna UL94V-0, bezhalogenowa, spełnia wymagania dotyczące niskiego poziomu dymu w przemyśle i motoryzacji
- Zoptymalizowana konstrukcja zatrzasku blokującego: antywibracyjna, zapobiega przypadkowemu rozłączeniu pod wpływem silnych wstrząsów i wibracji
- Kompletny zestaw łączący: dostarcza obudowę i końcówki zaciskane w celu zapewnienia jednego źródła zaopatrzenia
- Pionowy montaż SMT, kompaktowe wymiary, oszczędza miejsce na płytce PCB
Dane techniczne
| Przedmiot |
Bliższe dane |
| Wydajność elektryczna |
Prąd znamionowy: 8A na obwód
Napięcie znamionowe: 250 V AC
Rezystancja izolacji: ≥1000MΩ
Rezystancja styku: ≤20mΩ
Wytrzymać napięcie: 1500 V AC/min |
| Wydajność mechaniczna |
Podziałka: 3,0 mm, dwurzędowa, pionowa SMT
Numer bieguna: 4P,6P,8P,10P,12P,14P,16P,18P,20P,22P,24P
Cykle krycia: ≥500 razy
Siła trzymania: wzmocniony zatrzask, zapobiegający rozłączaniu się pod wibracjami |
| Materiał i poszycie |
Obudowa: PBT, UL94V-0, bezhalogenowa
Materiał terminala: stop miedzi
Poszycie: dostępne cynowanie / złoty błysk |
| Specyfikacja środowiskowa |
Temperatura pracy: -40 ℃ ~ +105 ℃
Zgodny z trudnymi środowiskami motoryzacyjnymi i przemysłowymi |
| Przewodnik lutowania |
Kompatybilny z lutowaniem rozpływowym SMT
Maksymalna temperatura: maks. 260 ℃, maks. 10 s
Pionowy montaż naklejek na PCB |
Odsyłacz/alternatywna wymiana
Bezpośrednia alternatywa dla znanych na całym świecie marek, ta sama powierzchnia i układ pinów:
- MOLEX: seria 43045 (gniazdo pionowe 4P~24P)
- JST: odpowiednik serii pionowej dwurzędowej o grubości 3,0 mm
- AMP/TE: kompatybilne pionowe dwurzędowe złącza PCB o rozstawie 3,0 mm
Uwaga: Przed masową produkcją sprawdź przypisanie pinów i wymiary mechaniczne.
Zalety produktu
- Blokada zatrzaskowa antywibracyjna: rozwiązuje ryzyko przypadkowego rozłączenia w wibrującym środowisku przemysłowym/pojazdowym
- Bezhalogenowy + tworzywo sztuczne UL94V-0: spełnia wymogi bezpieczeństwa przeciwpożarowego i ochrony środowiska
- Dostawa pełnego zestawu: obudowa + zaciski, brak konieczności oddzielnego zaopatrzenia
- Taki sam ślad PCB jak Molex43045, bezpośrednia wymiana bez przeprojektowywania PCB
- Ścisła kontrola wymiarów, stabilna wydajność SMT przy montażu masowym
Aplikacja
✅Elektronika samochodowa: moduły sterujące samochodu, oświetlenie, okablowanie czujników
✅ Urządzenia przemysłowe: PLC, serwonapędy, sterowniki przemysłowe
✅ Sprzęt AGD: domowe tablice sterujące dużej mocy
✅ Zasilanie, system zarządzania akumulatorami, sprzęt medyczny i komunikacyjny
Metoda pakowania
- Standard: Opakowanie antystatyczne
- Opcjonalnie: opakowanie kartonowe w kolorze białym / neutralnym. Niestandardowa etykieta opakowania i kody kreskowe dostępne na życzenie.
Metoda płatności
Dostępne EXW, FOB, CIF, CPT, T/T, L/C
Czas realizacji
- Próbki: 3 dni robocze
- Zamówienie masowe: 1–2 tygodnie
Certyfikat fabryczny i obsługa niestandardowa
- Certyfikaty: UL, RoHS, REACH, ISO9001
- MOQ: Niskie MOQ dla standardowych produktów
- Zasady dotyczące próbek: dostępne są bezpłatne próbki/ Szybka dostawa próbek.Usługa niestandardowa: niestandardowa liczba pinów, grubość poszycia, montaż wiązki kablowej, specjalne opakowanie i oznakowanie.
Przewodnik wyboru klienta
- Potwierdź liczbę biegunów: wybierz 4P ~ 24P w zależności od wymagań obwodu
- Środowisko pracy: W przypadku zastosowań motoryzacyjnych/przemysłowych narażonych na wibracje preferowana jest ta pionowa wersja zapobiegająca odłączeniu
- Kontrola temperatury: Upewnij się, że temperatura robocza mieści się w zakresie -40 ℃ ~ +105 ℃
- Wybór poszycia: Cynowanie do ogólnego użytku; złoty błysk do zastosowań sygnałowych o wysokiej niezawodności
- Sugestia dotycząca prototypu: przetestuj bezpłatne próbki przed masową walidacją projektu
- Kompatybilność: Porównaj wymiary i definicje pinów podczas wymiany części Molex/JST/TE
Często zadawane pytania
1. P: Czy masz katalog? Czy możesz przesłać mi katalog, abym mógł sprawdzić wszystkie swoje produkty?
Odp.: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
2. P: Nie mogę znaleźć produktu w Twoim katalogulog. Czy możesz zrobić dla mnie ten produkt?
Odp.: Nasz katalog przedstawia większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli jej nie posiadamy, możemy również zaprojektować i wykonać nową formę do jej wytworzenia. Dla Twojej informacji wykonanie zwykłej formy zajmie około 35-45 dni.
3. P: Czy możesz dostarczyć próbkę? Czy te próbki są bezpłatne?
Odp.: Tak, zapewniamy 5-10 sztuk próbek wolnych od złączy do testów. Ale musisz zapłacić koszt wysyłki
4. P: A co z czasem dostawy?
Odp.: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni
5. P: Jak wysłać moje zamówienie?
Odp.: W przypadku małych paczek wyślij je ekspresowo, np. DHL, FedEx, UPS, TNT, EMS. To usługa „od drzwi do drzwi”. W przypadku dużych paczek możemy je wysłać drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Jesteśmy odpowiedzialni za wszelkie uszkodzenia produktu powstałe w trakcie dostawy.
6. P: Jaki rodzaj płatności akceptujesz? Czy mogę zapłacić RMB?
Odp.: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Upewnij się, że otrzymamy tę samą kwotę, co na fakturze. I możesz płacić w RMB. Bez problemu.
7. P: A co z kontrolą jakości Twojej firmy
Odp.: Ściśle przestrzegaj normy ISO9001. IQC, OQC, IPQC i QA stanowią 10% naszego personelu. Wszystkie nasze produkty zostaną przetestowane przez CCD.
8. P: Potrzebuję cennika wszystkich Twoich produktów. Czy masz cennik?
Odp.: Nie posiadamy cennika wszystkich naszych produktów. Ponieważ mamy tak wiele artykułów, nie jest możliwe podanie wszystkich cen, a ceny zmieniają się w zależności od kosztów materiałów i ilości. Możesz także dać nam listę wszystkich potrzebnych rzeczy; potwierdzimy dokładnie jeden po drugim i przekażemy specyfikację i cennik
9. P: Czy możesz wytwarzać niestandardowe produkty i niestandardowe opakowania?
O: Tak. Zrobiliśmy wiele niestandardowych
produkty dla naszych dotychczasowych klientów (głównie wiązki przewodów). Jeśli chodzi o niestandardowe opakowanie, nie ma problemu; możemy umieścić Twoje logo lub inne informacje na opakowaniu. Muszę tylko zaznaczyć, że wiąże się to z dodatkowymi kosztami.
10. P: Jakie posiadasz certyfikaty?
Odp.: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
