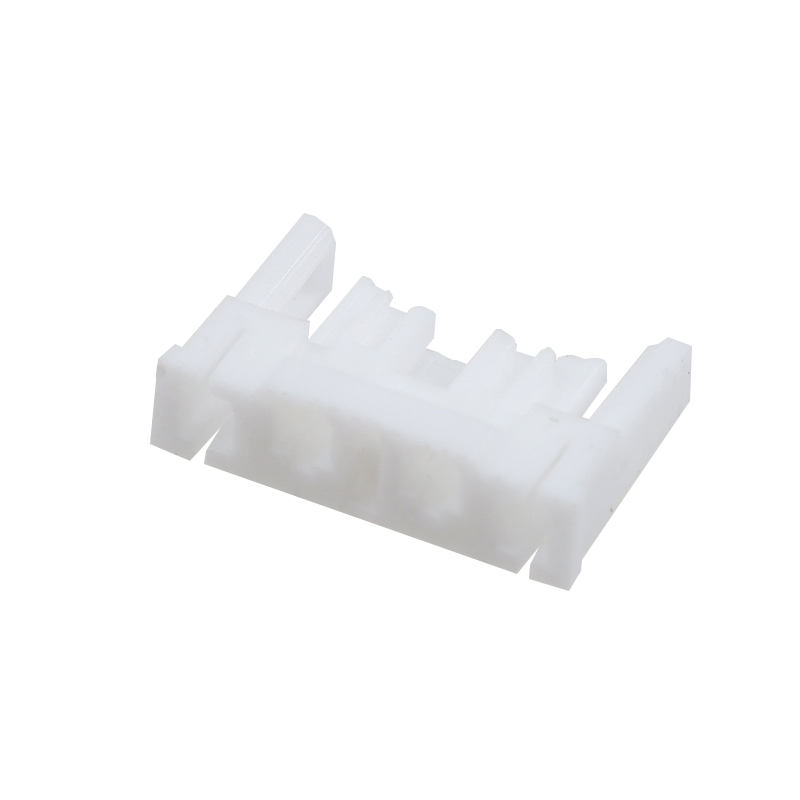

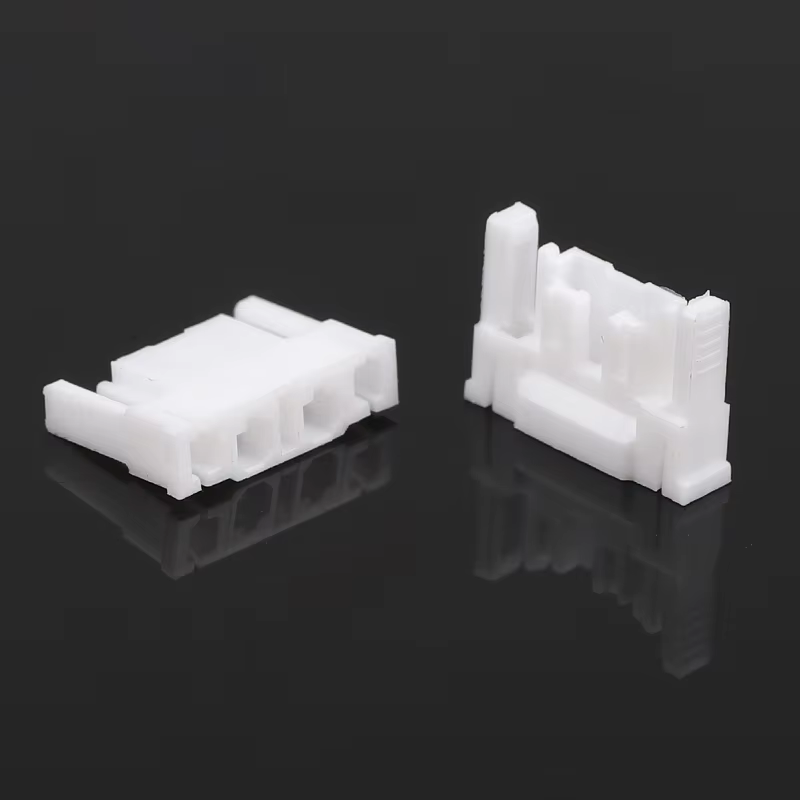

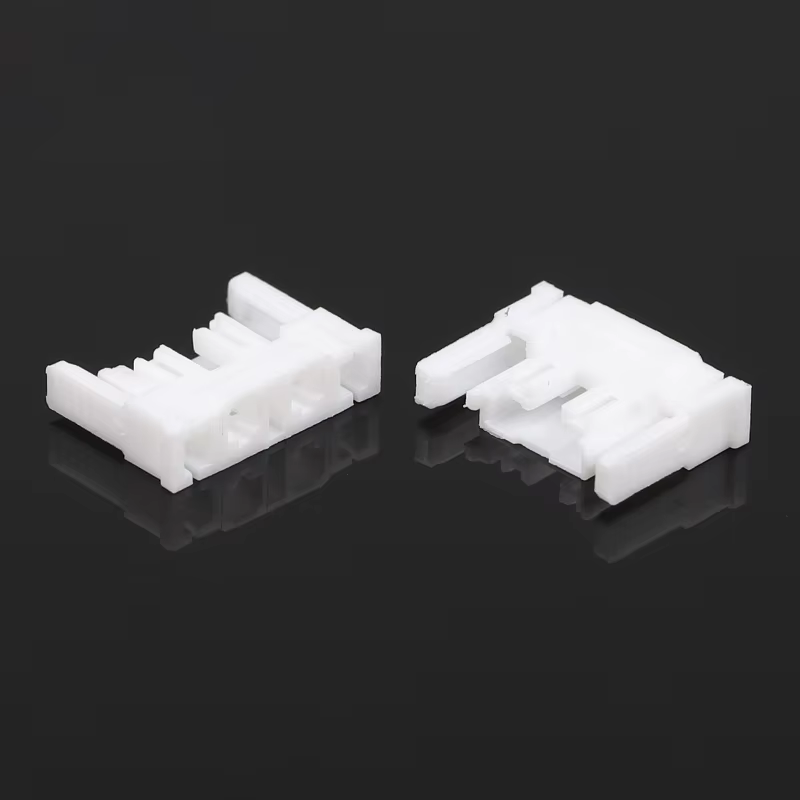

5034730200 Złącze 3.70mm Raster Obudowa męska Złącze przewód-płytka Złącze przewodowe
Najważniejsze cechy produktu
- Raster: 3.70mm, Obudowa męska, połączenie przewód-płytka
- Materiał obudowy: Materiał trudnopalny UL94V-0, bezhalogenowy; bezpieczny do zastosowań przemysłowych i AGD
- Wzmocniona zatrzask blokujący: zapobiega rozłączeniu, stabilne połączenie podczas ciągłych wibracji w trudnych warunkach przemysłowych i pojazdowych

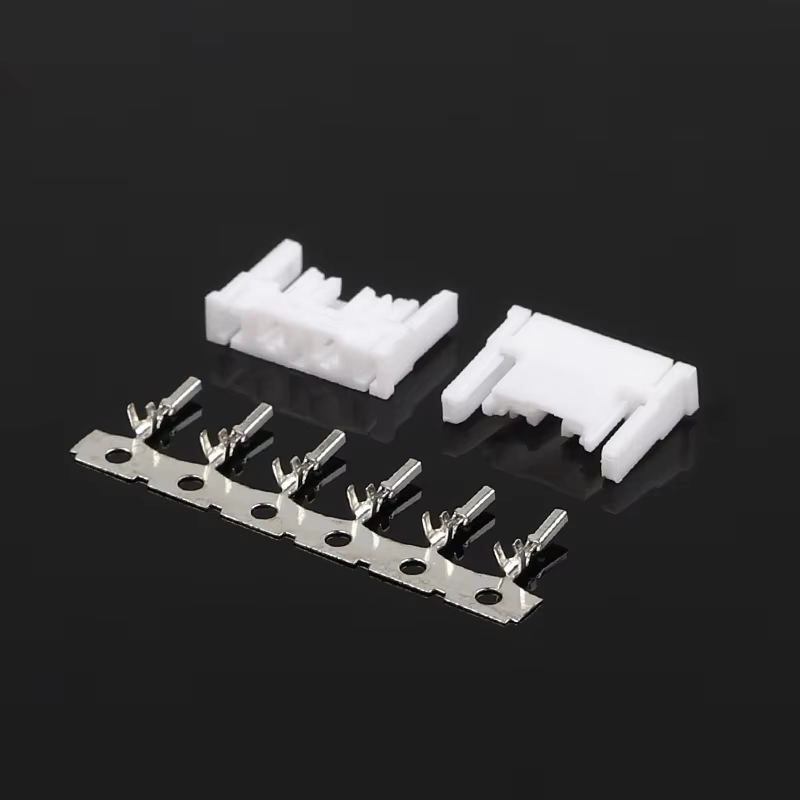

- Kompletny zestaw do połączenia: dostarcza dopasowaną obudowę + zaciskane styki razem
- Kompaktowa konstrukcja, łatwe zaciskanie przewodów i montaż
Specyfikacje techniczne
| Kategoria |
Element |
Specyfikacja |
| Elektryczne |
Napięcie znamionowe |
250V AC |
| Prąd znamionowy |
Maks. 5A na obwód |
| Napięcie udarowe |
1500V AC/minutę |
| Rezystancja izolacji |
≥1000MΩ |
| Mechaniczne |
Raster |
3.70 mm |
| Rezystancja styku |
≤20mΩ |
| Cykle łączenia/rozłączania |
≥30 cykli |
| Blokowanie |
Pozytywny zatrzask, zapobiega rozłączeniu |
| Materiał i powłoka |
Obudowa |
PBT, UL94V-0, bezhalogenowy |
| Podstawa styku |
Stop miedzi |
| Powłoka |
Cynowanie |
| Środowiskowe |
Temperatura pracy |
-40°C ~ +105°C |
| Instrukcja lutowania |
Temperatura lutowania |
Maks. 260°C, ≤5s |
Odnośnik / Alternatywne zamienniki
Bezpośrednio kompatybilne zamienniki znanych międzynarodowych marek:
- Odpowiedniki JST
- Odpowiedniki Molex
- Odpowiedniki AMP (TE)
Uwaga: Przed produkcją masową należy sprawdzić liczbę pinów i wymiary mechaniczne w celu ostatecznej weryfikacji.
Zalety produktu
- Zatrzask blokujący zapobiegający wibracjom eliminuje ryzyko rozłączenia złącza pod wpływem wstrząsów i wibracji w projektach przemysłowych i motoryzacyjnych.
- Obudowa z tworzywa sztucznego UL94 V-0 bezhalogenowego spełnia unijne dyrektywy środowiskowe i normy bezpieczeństwa pożarowego.
- Pełny zestaw: obudowa męska + zaciskane styki, upraszczając listę materiałów (BOM) i zamówienia.
- Stabilny kontakt elektryczny i niska rezystancja styku zapewniają długotrwałą ciągłą pracę.
- Opłacalny zamiennik typu drop-in dla złączy JST / Molex / TE bez konieczności przeprojektowania.
Zastosowanie
✅ Urządzenia sterowania przemysłowego
✅ Urządzenia AGD
✅ Motoryzacyjna elektronika pomocnicza
✅ Moduły zasilania
✅ Systemy oświetlenia LED
✅ Inteligentne liczniki i urządzenia IoT
Metoda pakowania
- Standard: pakowanie w worek antystatyczny
- Opcjonalnie: pakowanie w białe / neutralne kartony. Etykiety niestandardowe i kody kreskowe dostępne na życzenie.
Metoda płatności
Dostępne EXW, FOB, CIF, CPT, T/T, L/C
Czas realizacji
- Próbki: 3 dni robocze
- Zamówienie masowe: 1-2 tygodnie
Certyfikat fabryczny i usługi niestandardowe
- Certyfikaty: UL, RoHS, REACH, ISO9001
- MOQ: Niskie MOQ dla standardowych produktów
- Polityka próbek: Dostępne bezpłatne próbki/ Szybka dostawa próbek. Usługi niestandardowe: Niestandardowa liczba pinów, grubość powłoki, montaż wiązek przewodów, specjalne pakowanie i znakowanie.
Przewodnik wyboru klienta
- Potwierdź prąd roboczy, napięcie i zakres temperatury pracy zgodnie z Twoim obwodem.
- Zweryfikuj AWG przewodu, aby dopasować zakres zaciskania styku.
- W przypadku scenariuszy z silnymi wibracjami, potwierdź konstrukcję zatrzasku blokującego.
- Sprawdź wymiary i definicję pinów podczas wymiany części JST/Molex/TE; przetestuj próbki przed produkcją masową.
- Potwierdź wymóg RoHS / bezhalogenowy dla Twojego rynku docelowego.
FAQ
1. P: Czy masz katalog? Czy możesz wysłać mi katalog, abym mógł sprawdzić wszystkie Twoje produkty?
O: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
2. P: Nie mogę znaleźć produktu w Twoim katalogu. Czy możesz wyprodukować ten produkt dla mnie?O: Nasz katalog zawiera większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji. Dla Twojej informacji, wykonanie zwykłej formy zajmie około 35-45 dni.
3. P: Czy możesz dostarczyć próbkę? Czy te próbki są bezpłatne?
O: Tak, dostarczamy 5-10 sztuk bezpłatnych próbek złączy do testowania. Ale musisz zapłacić za koszty wysyłki.
4. P: A co z Twoim czasem dostawy?
O: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni.
5. P: Jak wysłać moje zamówienie?
O: W przypadku małych paczek, wyślij je za pośrednictwem Express, takich jak DHL, FedEx, UPS, TNT, EMS. Jest to usługa od drzwi do drzwi. W przypadku dużych paczek możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Jesteśmy odpowiedzialni za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6. P: Jaki rodzaj płatności akceptujesz? Czy mogę zapłacić w RMB?
O: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać tę samą kwotę co na fakturze. I możesz zapłacić w RMB. Nie ma problemu.
7. P: Jak wygląda kontrola jakości Twojej firmy?
O: Ściśle przestrzegamy normy ISO9001. IQC, OQC, IPQC i QA stanowią 10% naszego personelu. Wszystkie nasze produkty będą testowane przez CCD.
8. P: Potrzebuję Twojej listy cen wszystkich Twoich produktów. Czy masz listę cen?
O: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele pozycji, niemożliwe jest wymienienie wszystkich cen, a ceny zmieniają się w zależności od kosztów materiałów i ilości. Możesz podać nam listę wszystkich potrzebnych pozycji; dokładnie sprawdzimy jedną po drugiej i podamy specyfikację i listę cen.
9. P: Czy możesz wykonać niestandardowe produkty i niestandardowe opakowania?
O: Tak. Wcześniej wykonaliśmy wiele niestandardowych produktów dla naszych klientów (głównie wiązek przewodów). Jeśli chodzi o niestandardowe opakowania, nie ma problemu; możemy umieścić Twoje logo lub inne informacje na opakowaniu. Należy tylko zaznaczyć, że wiąże się to z dodatkowymi kosztami.
10. P: Jakie masz certyfikaty?
O: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
