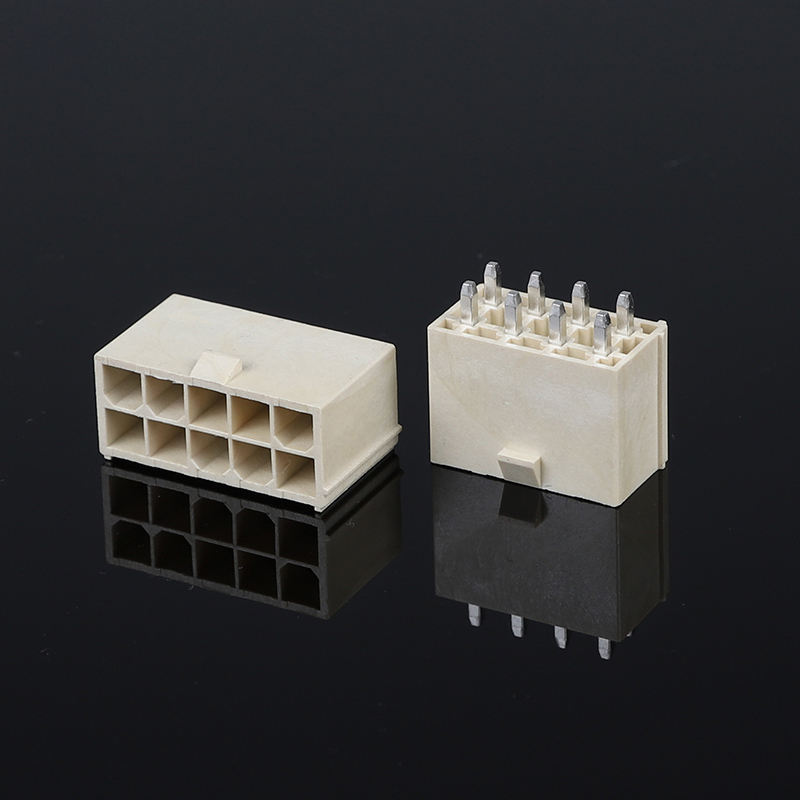

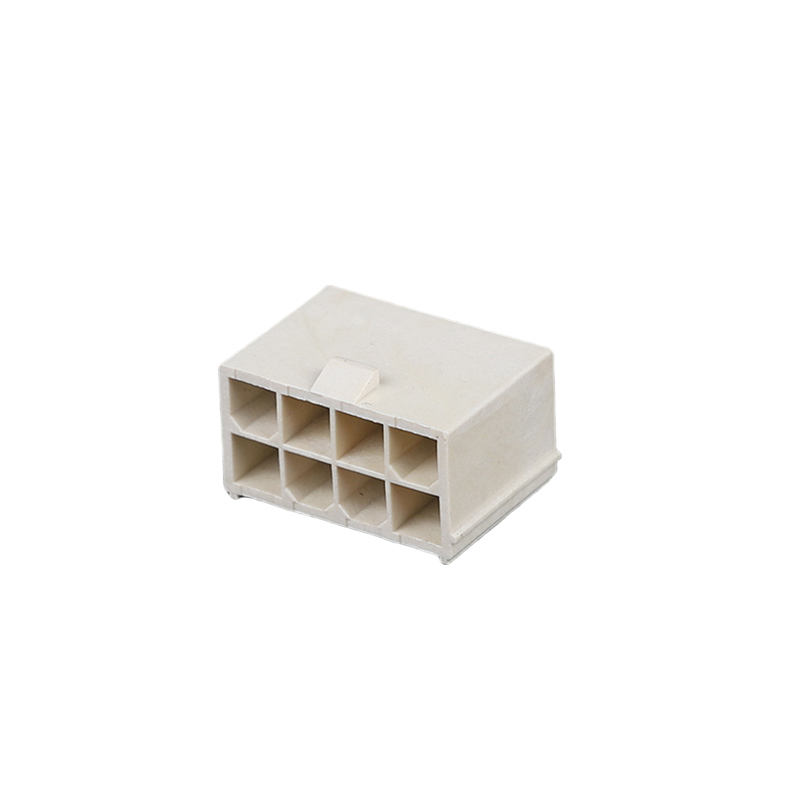

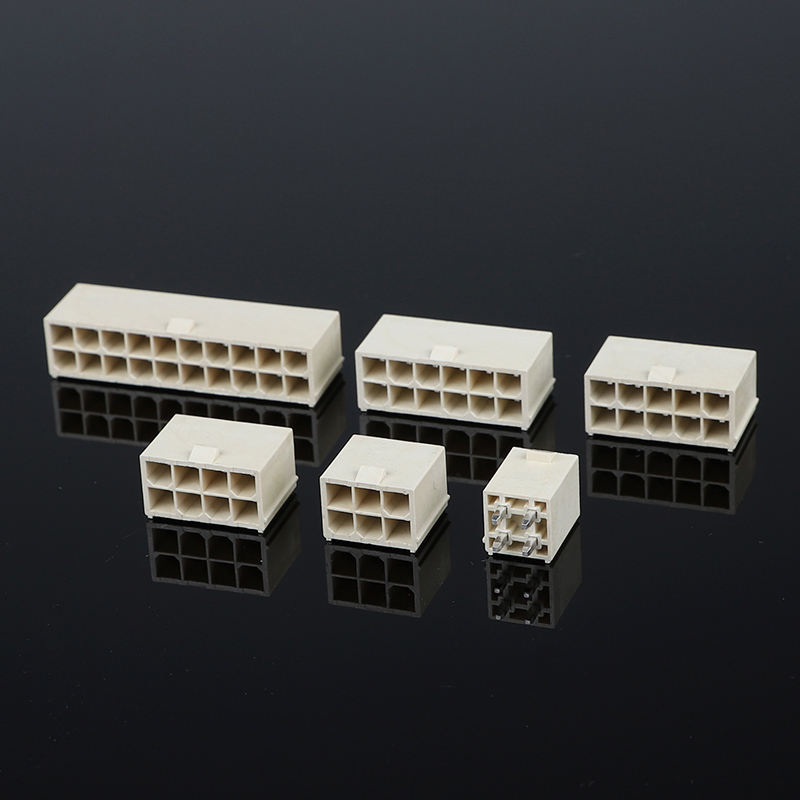

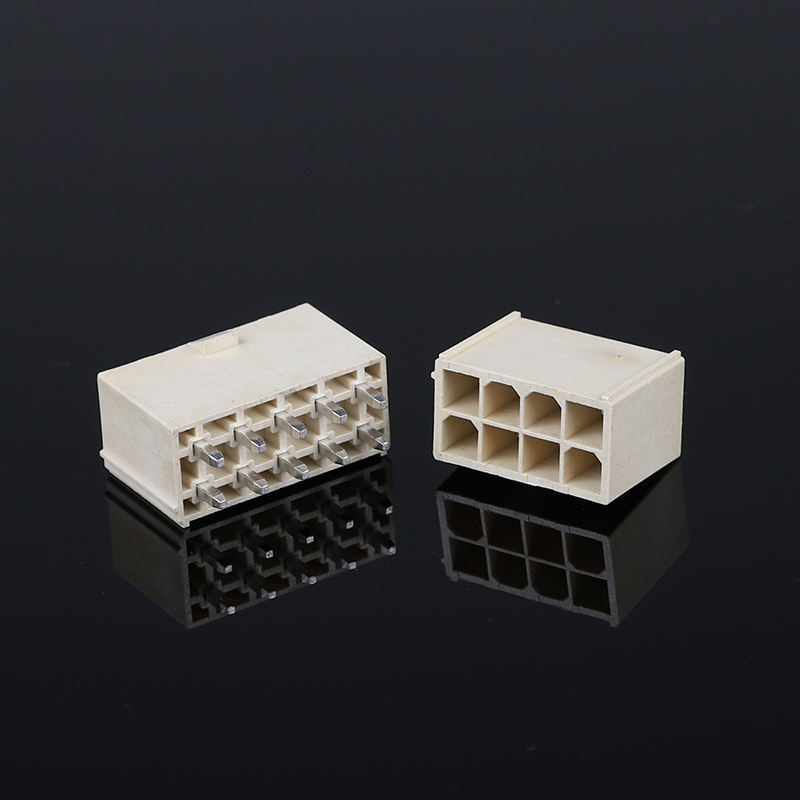

Krótki przegląd: złącze zasilania ATX z prostymi pinami, dwurzędowe, o rastrze 4,2 mm, obudowa LCP wysokotemperaturowa, UL94V-0, bezhalogenowe. Konstrukcja z zatrzaskiem zapobiegającym rozłączeniu w zastosowaniach przemysłowych i motoryzacyjnych o dużych wibracjach. Dostępny komplet obudowy i terminali.
Najważniejsze cechy produktu
✅ Odporność na ogień i materiały ekologiczne: Obudowa LCP, klasa palności UL94V-0, bezhalogenowa, spełnia wymagania środowiskowe dla urządzeń przemysłowych i domowych
✅ Podwójny zatrzask zapobiegający rozłączeniu i wibracjom: Wzmocniony dwurzędowy zatrzask blokujący, zapobiega przypadkowemu rozłączeniu podczas ciągłych wstrząsów i wibracji w trudnych warunkach przemysłowych / pojazdach
✅ Kompletne komponenty dopasowujące: Kompletny zestaw zawierający plastikową obudowę (koszulkę) + zaciskane terminale, kompleksowe zaopatrzenie
✅ Materiał LCP wysokotemperaturowy: Stabilna wydajność podczas lutowania SMT, wytrzymuje wysokie temperatury otoczenia pracy
Specyfikacje techniczne
| Pozycja |
Szczegóły |
| Raster |
4,2 mm |
| Struktura |
Dwurzędowe, proste piny, blokowanie zatrzaskowe |
| Model |
Seria 5557 / 5569 |
| Wydajność elektryczna |
| Prąd znamionowy |
9A na obwód |
| Napięcie znamionowe |
250V AC |
| Rezystancja styku |
≤20mΩ |
| Rezystancja izolacji |
≥1000MΩ |
| Napięcie probiercze |
1500V AC przez 1min |
| Wydajność mechaniczna |
| Cykle wkładania / wyjmowania |
≥1000 razy |
| Siła blokowania |
Wzmocniony podwójny zatrzask, zapobiega rozłączeniu pod wpływem wibracji |
| Siła trzymania styku |
Spełnia normę testu wibracji i wstrząsów IEC |
| Materiał, powłoka i środowisko |
| Materiał obudowy |
LCP wysokotemperaturowy |
| Klasa palności |
UL94V-0, bezhalogenowy |
| Materiał bazowy styku |
Stop miedzi |
| Powłoka |
Cynowanie (złocenie opcjonalne) |
| Temperatura pracy |
-40℃ ~ +125℃ |
| Przewodnik lutowniczy |
Kompatybilny z lutowaniem SMT; szczytowa temperatura reflow ≤260℃, maks. 10s |
Odnośnik / alternatywne zamienniki
Bezpośredni zamiennik typu drop-in dla znanych międzynarodowych marek:
- JST: seria 5557 / 5569
- Molex: seria 3901
- TE (AMP): złącza zasilania ATX o rastrze 4,2 mm
Uwaga: Liczba pinów musi być zgodna przy zamiennym użyciu.
Cechy produktu
- Standardowy raster 4,2 mm, dwurzędowy układ prostych pinów, klasyczny projekt gniazda zasilania ATX
- Mechanizm blokowania z podwójnym zatrzaskiem, zapobiega przypadkowemu rozłączeniu pod wpływem wibracji
- Tworzywo LCP wysokotemperaturowe, stabilne w wysokich temperaturach podczas lutowania i pracy
- Ognioodporność UL94V-0, bezhalogenowe, zgodne z normami ekologicznymi
- Kompletne rozwiązanie obudowa + terminale, łatwy montaż
Zalety produktu
- Konstrukcja z blokadą zapobiegającą wypadaniu: Rozwiązuje problem klientów związany z luźnymi i rozłączającymi się złączami pod wpływem wibracji w sprzęcie przemysłowym i pokładowym
- Odporne na wysokie temperatury LCP, brak deformacji podczas lutowania reflow
- Ścisła kontrola materiałów: UL94V-0 + bezhalogenowe, spełnia audyty bezpieczeństwa dla projektów przemysłowych, AGD i częściowo motoryzacyjnych
- Kompatybilność pin-do-pinu z JST / Molex / TE, wygodna zamiana BOM bez przeprojektowywania PCB
- Dostawa bezpośrednio z fabryki; wsparcie dla niestandardowej liczby pinów, powłok i opakowań
Zastosowanie
- Zasilacz ATX do PC
- Sprzęt sterowania przemysłowego, port zasilania serwo
- Urządzenia AGD (klimatyzator, falownik)
- Dodatkowe moduły zasilania samochodowego
- Medyczny sprzęt zasilający
- Sterownik zasilania LED i pakiet baterii
Metoda pakowania
- Standard: pakowanie w worek antystatyczny
- Opcjonalnie: pakowanie w białe / neutralne kartony. Niestandardowe etykiety opakowań i kody kreskowe dostępne na życzenie.
Metoda płatności
Dostępne EXW, FOB, CIF, CPT, T/T, L/C
Czas realizacji
- Próbki: 3 dni robocze
- Zamówienie masowe: 1–2 tygodnie
Certyfikaty fabryczne i usługi niestandardowe
- Certyfikaty: UL, RoHS, REACH, ISO9001
- MOQ: Niskie MOQ dla standardowych pozycji
- Polityka próbek: Dostępne bezpłatne próbki / Szybka dostawa próbek. Usługi niestandardowe: Niestandardowa liczba pinów, grubość powłoki, montaż wiązek przewodów, specjalne opakowanie i oznakowanie.
Przewodnik wyboru klienta
- Potwierdź liczbę pinów przed porównaniem zamienników, aby dopasować footprint
- W przypadku scenariuszy o dużych wibracjach wybierz wersję z podwójnym zatrzaskiem, aby zapobiec rozłączeniu
- W przypadku procesu lutowania: potwierdź temperaturę reflow ≤260℃
- Dla projektów motoryzacyjnych, poproś o pełny raport materiałowy i certyfikat bezhalogenowy
- Jeśli wymagane jest złocenie, poinformuj dział sprzedaży na etapie wyceny
FAQ
1. P: Czy macie katalog? Czy możecie wysłać mi katalog, abym mógł sprawdzić wszystkie Wasze produkty?
O: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
2. P: Nie mogę znaleźć produktu w Waszym katalogu. Czy możecie wyprodukować ten produkt dla mnie? O: Nasz katalog zawiera większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji. Dla Twojej informacji, wykonanie zwykłej formy zajmuje około 35-45 dni.
3. P: Czy możecie dostarczyć próbkę? Czy te próbki są bezpłatne?
O: Tak, dostarczamy 5-10 sztuk bezpłatnych próbek złączy do testowania. Ale musisz zapłacić za koszty wysyłki
4. P: A co z czasem dostawy?
O: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni
5. P: Jak wysłać moje zamówienie?
O: W przypadku małych paczek, wyślij je za pośrednictwem Express, takich jak DHL, FedEx, UPS, TNT, EMS. Jest to usługa od drzwi do drzwi. W przypadku dużych paczek możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Jesteśmy odpowiedzialni za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6. P: Jaki rodzaj płatności akceptujecie? Czy mogę zapłacić w RMB?
O: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać tę samą kwotę co na fakturze. I możesz zapłacić w RMB. Nie ma problemu.
7. P: Jak wygląda kontrola jakości w Waszej firmie?
O: Ściśle przestrzegamy ISO9001. IQC, OQC, IPQC i QA stanowią 10% naszego personelu. Wszystkie nasze produkty będą testowane przez CCD.
8. P: Potrzebuję Waszej listy cen wszystkich Waszych produktów. Czy macie listę cen?
O: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele pozycji, niemożliwe jest wymienienie wszystkich cen, a ceny zmieniają się w zależności od kosztów materiałów i ilości. A możesz dać nam listę wszystkich potrzebnych pozycji; dokładnie sprawdzimy je jedna po drugiej i podamy specyfikację i listę cen
9. P: Czy możecie wykonać niestandardowe produkty i niestandardowe opakowania?
O: Tak. Wykonaliśmy wiele niestandardowych produktów dla naszych klientów wcześniej (głównie wiązki przewodów). Jeśli chodzi o niestandardowe opakowania, nie ma problemu; możemy umieścić Twoje logo lub inne informacje na opakowaniu. Trzeba tylko zaznaczyć, że wiąże się to z dodatkowymi kosztami.
10. P: Jakie certyfikaty posiadacie?
O: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
