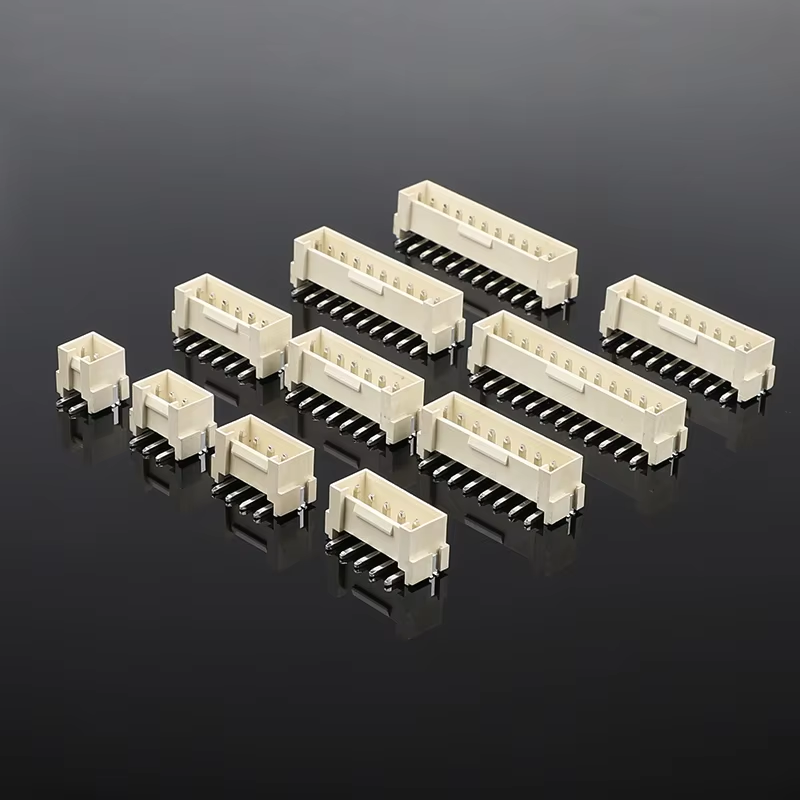

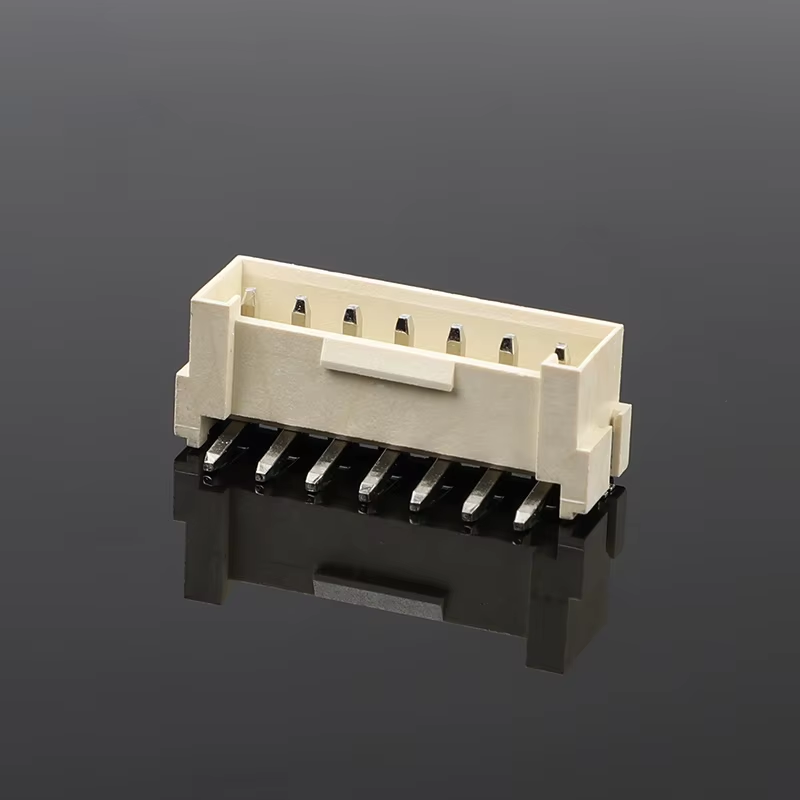

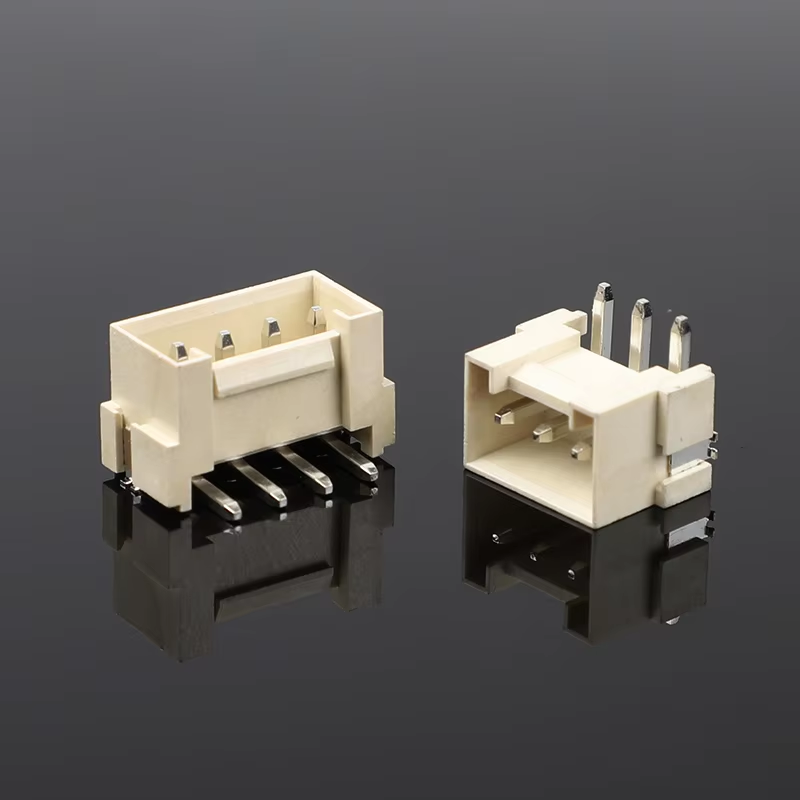

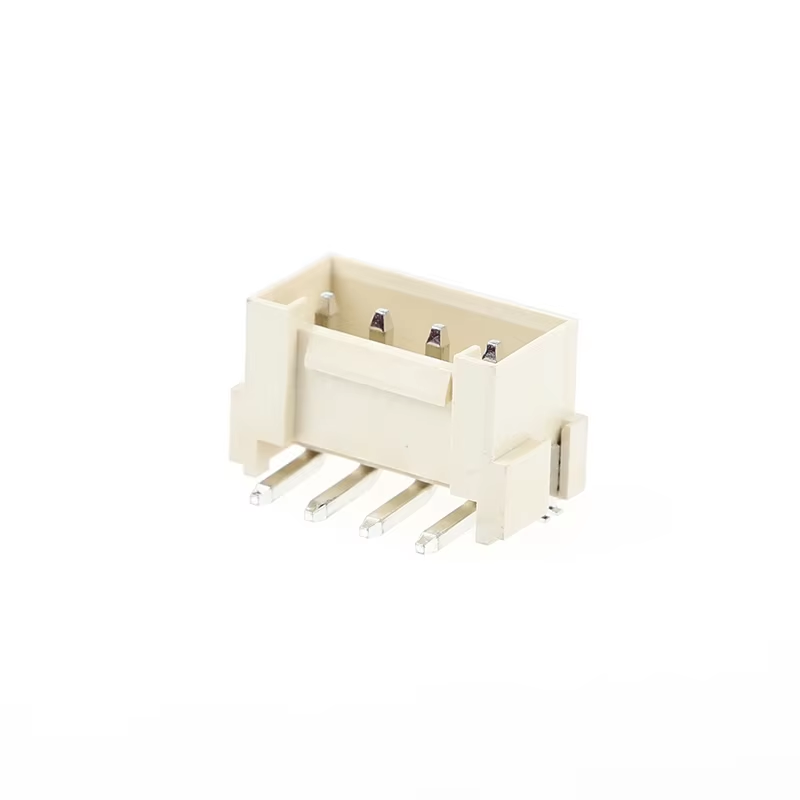

5557/5569 Złącza dwurzędowe o rozstawie 4,2 mm z klamrą Pin Poziome złącze wtykowe Złącze przewodu do płytki
Najważniejsze cechy produktu
- Podziałka: 4,2 mm, dwurzędowa, typ poziomy ze sworzniem klamrowym, przewód-płytka
- Obudowa trudnopalna UL94V-0, bezhalogenowa, do zastosowań przemysłowych i domowych
- Konstrukcja klamry zapobiegająca upadkowi: zapobiega przypadkowemu rozłączeniu pod wpływem silnych wibracji (środowisko przemysłowe i samochodowe)
- Kompletny zestaw pomocniczy: dostępna pasująca obudowa + zaciski
- Stabilny styk elektryczny, łatwy montaż i obsługa zaciskania
Dane techniczne
| Przedmiot |
Bliższe dane |
| Wydajność elektryczna |
Prąd znamionowy: maks. 9 A na obwód
Napięcie znamionowe: 250 V AC
Rezystancja styku: ≤10mΩ
Rezystancja izolacji: ≥1000MΩ
Wytrzymać napięcie: 1500 V AC/min |
| Wydajność mechaniczna |
Podziałka: 4,2 mm, dwurzędowa
Kierunek wkładania: wtyczka pozioma
Cykle krycia: ≥500 razy
Klamra: klamra blokująca, zapobiegająca rozłączeniu pod wpływem wibracji |
| Materiał i poszycie |
Obudowa: PBT UL94V-0, bezhalogenowa
Terminal: stop miedzi
Pokrycie: Cynowane (opcjonalnie złocenie) |
| Wydajność środowiskowa |
Temperatura pracy: -40 ℃ ~ +105 ℃
Zgodny z dyrektywą RoHS |
| Przewodnik lutowania |
Lutowanie rozpływowe: maks. 260 ℃, maks. 10 s
Lutowanie na fali: maks. 250 ℃ |
Odsyłacz/alternatywna wymiana
Kompatybilna alternatywa dla serii JST / Molex / TE AMP:
- JST: seria EH, dwurzędowa 4,2 mm
- Molex: seria 3901, dwurzędowy przewód-płytka o średnicy 4,2 mm
- TE AMP: dwurzędowe złącza przewód-płytka z klamrą o rozstawie 4,2 mm
Uwaga: przed wymianą należy sprawdzić liczbę pinów i wymiary mechaniczne.
Cechy produktu
- Wbudowana klamra blokująca, skuteczna ochrona przed wibracjami i wstrząsami
- Bezhalogenowa obudowa z PBT UL94V-0, wysoka odporność na płomienie
- Poziomy montaż na płytce, oszczędza miejsce na PCB
- Oddzielna obudowa i zaciski zaciskane, elastyczny zespół wiązki przewodów
- Stabilne, cynowane zaciski, niska rezystancja styku
Zalety produktu
- Klamra blokująca odporna na wibracje, eliminuje ryzyko luźnych połączeń w trudnych warunkach przemysłowych/pojazdowych
- Materiał o wysokim bezpieczeństwie: UL94V0 + bezhalogenowy, spełnia surowe standardy urządzeń i przemysłu
- Dostawa pełnego zestawu: obudowa + zaciski w magazynie, nie ma potrzeby osobnego pozyskiwania części
- Ścisła kontrola wymiarów, dobra zamienność ze znanymi międzynarodowymi markami
- Ekonomiczna alternatywa bez utraty niezawodności
Aplikacja
- Przemysłowe urządzenia sterujące
- Sprzęt AGD (lodówka, pralka, piekarnik)
- Samochodowa wiązka przewodów pomocniczych
- Zasilanie i UPS
- Moduły sterowników LED
- Przyrządy i sprzęt pomiarowy
Metoda pakowania
- Standard: Opakowanie antystatyczne
- Opcjonalnie: opakowanie kartonowe w kolorze białym / neutralnym. Niestandardowa etykieta opakowania i kody kreskowe dostępne na życzenie.
Metoda płatności
Dostępne EXW, FOB, CIF, CPT, T/T, L/C
Czas realizacji
- Próbki: 3 dni robocze
- Zamówienie masowe: 1–2 tygodnie
Certyfikat fabryczny i obsługa niestandardowa
- Certyfikaty: UL, RoHS, REACH, ISO9001
- MOQ: Niskie MOQ dla standardowych produktów
- Zasady dotyczące próbek: dostępne są bezpłatne próbki/ Szybka dostawa próbek.
- Usługa niestandardowa: niestandardowa liczba pinów, grubość poszycia, montaż wiązki kablowej, specjalne opakowanie i oznakowanie.
Przewodnik wyboru klienta
- Potwierdź wymagania dotyczące kodu PIN i aktualnego obciążenia
- Sprawdź temperaturę roboczą i poziom wibracji swojego sprzętu
- Sprawdź ślad PCB (wtyczka pozioma)
- Potwierdź wymagania materiałowe: bezhalogenowy / płomień
- Sprawdź krzyżowo z oryginalnym numerem części marki w celu wymiany
- Poproś o bezpłatne próbki do testów wstępnych przed masowym przyjęciem projektu
Często zadawane pytania
1. P: Czy masz katalog? Czy możesz przesłać mi katalog, abym mógł sprawdzić wszystkie swoje produkty?
Odp.: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
2. P: Nie mogę znaleźć produktu w Twoim katalogulog. Czy możesz zrobić dla mnie ten produkt?
Odp.: Nasz katalog przedstawia większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli jej nie posiadamy, możemy również zaprojektować i wykonać nową formę do jej wytworzenia. Dla Twojej informacji wykonanie zwykłej formy zajmie około 35-45 dni.
3. P: Czy możesz dostarczyć próbkę? Czy te próbki są bezpłatne?
Odp.: Tak, zapewniamy 5-10 sztuk próbek wolnych od złączy do testów. Ale musisz zapłacić koszt wysyłki
4. P: A co z czasem dostawy?
Odp.: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni
5. P: Jak wysłać moje zamówienie?
Odp.: W przypadku małych paczek wyślij je ekspresowo, np. DHL, FedEx, UPS, TNT, EMS. To usługa „od drzwi do drzwi”. W przypadku dużych paczek możemy je wysłać drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Jesteśmy odpowiedzialni za wszelkie uszkodzenia produktu powstałe w trakcie dostawy.
6. P: Jaki rodzaj płatności akceptujesz? Czy mogę zapłacić RMB?
Odp.: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Upewnij się, że otrzymamy tę samą kwotę, co na fakturze. I możesz płacić w RMB. Bez problemu.
7. P: A co z kontrolą jakości Twojej firmy
Odp.: Ściśle przestrzegaj normy ISO9001. IQC, OQC, IPQC i QA stanowią 10% naszego personelu. Wszystkie nasze produkty zostaną przetestowane przez CCD.
8. P: Potrzebuję cennika wszystkich Twoich produktów. Czy masz cennik?
Odp.: Nie posiadamy cennika wszystkich naszych produktów. Ponieważ mamy tak wiele artykułów, nie jest możliwe podanie wszystkich cen, a ceny zmieniają się w zależności od kosztów materiałów i ilości. Możesz także dać nam listę wszystkich potrzebnych rzeczy; potwierdzimy dokładnie jeden po drugim i przekażemy specyfikację i cennik
9. P: Czy możesz wytwarzać niestandardowe produkty i niestandardowe opakowania?
O: Tak. Zrobiliśmy wiele niestandardowych
produkty dla naszych dotychczasowych klientów (głównie wiązki przewodów). Jeśli chodzi o niestandardowe opakowanie, nie ma problemu; możemy umieścić Twoje logo lub inne informacje na opakowaniu. Muszę tylko zaznaczyć, że wiąże się to z dodatkowymi kosztami.
10. P: Jakie posiadasz certyfikaty?
Odp.: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
