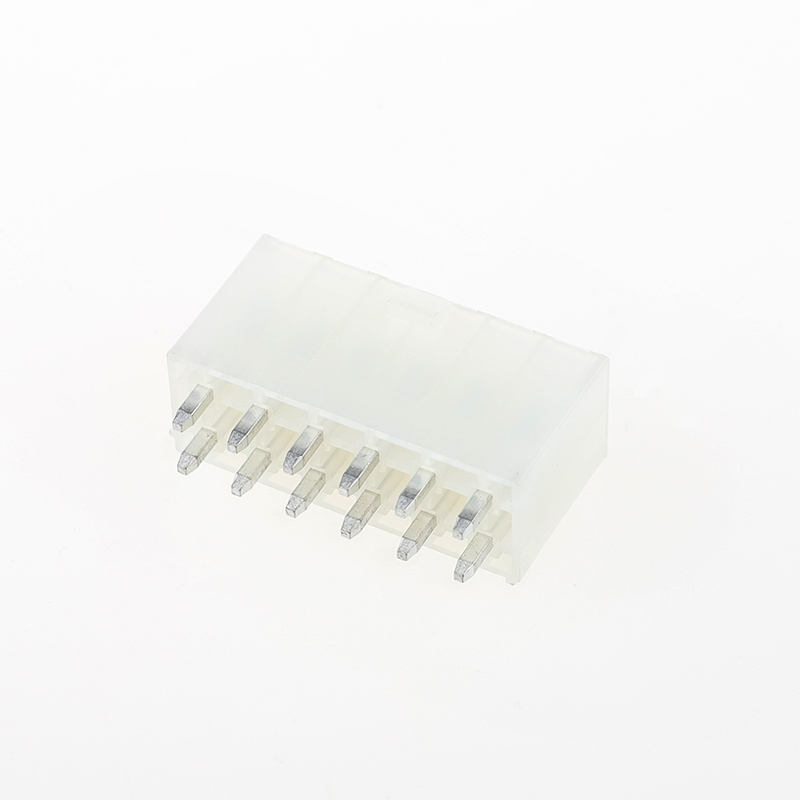

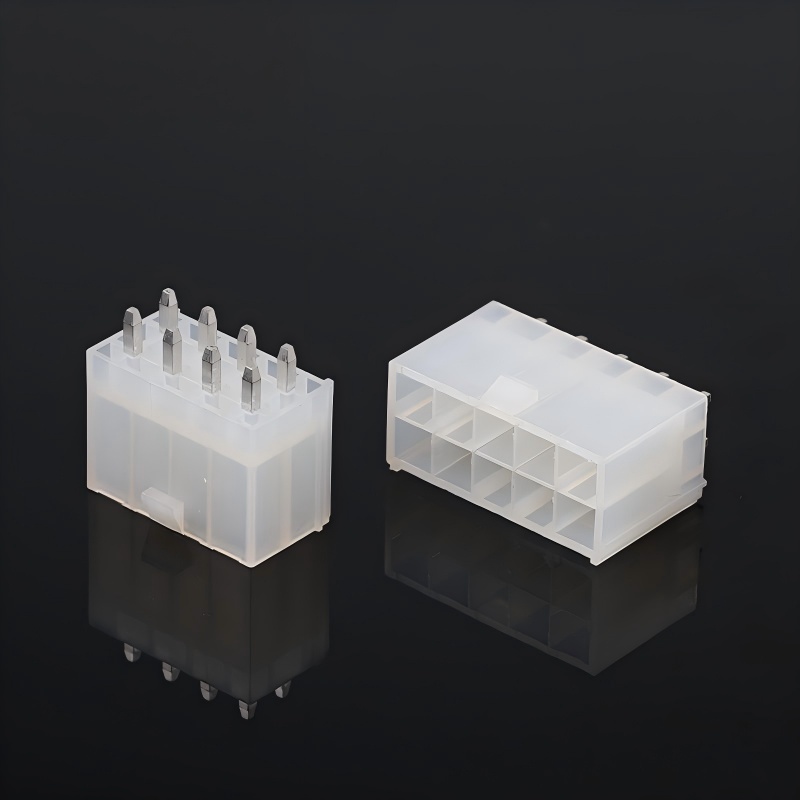

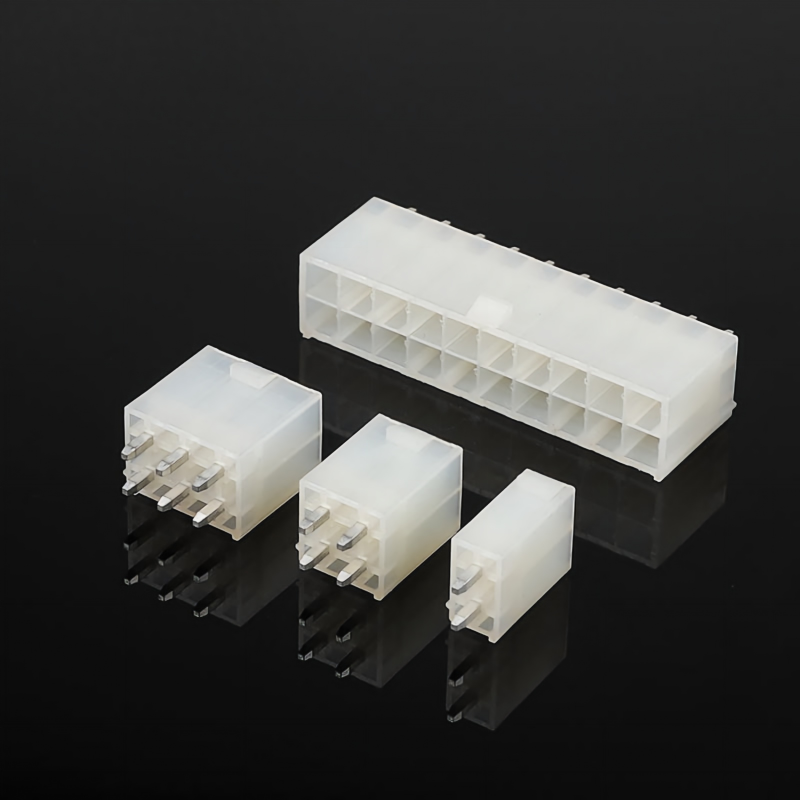

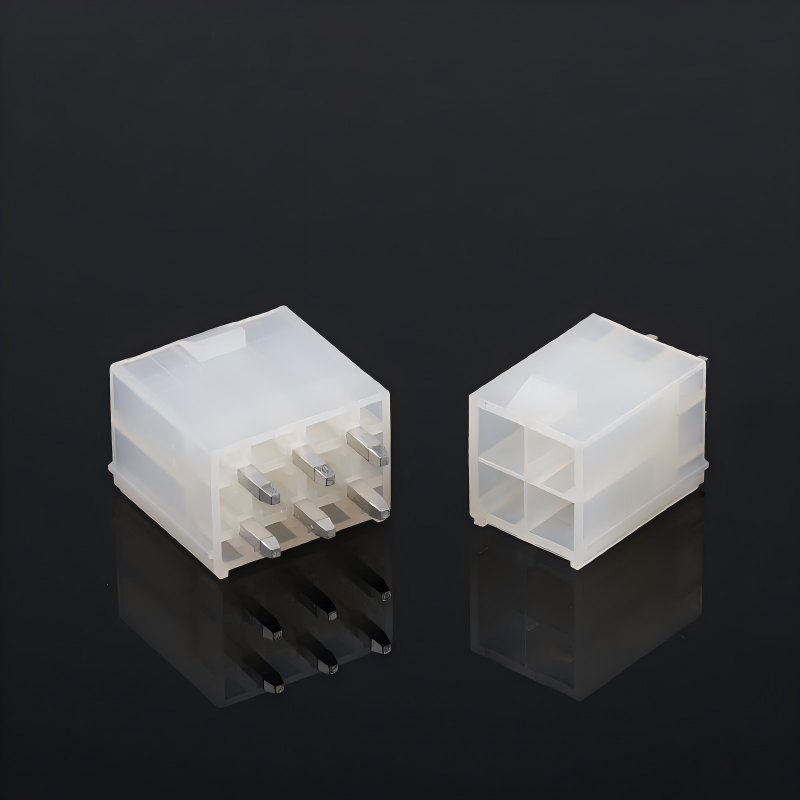

55557 Złącze przewód-płytka z pionowym rozstawem 4,2 mm, dwurzędowa prosta klamra
Najważniejsze cechy produktu
✅ Rozstaw: 4,2 mm, dwurzędowe, pionowe złącze przewód-płytka z prostym pinem
✅ Obudowa trudnopalna UL94V-0, bezhalogenowa, do urządzeń przemysłowych i domowych
✅ Klamra blokująca antywibracyjna: zapobiega przypadkowemu rozłączeniu pod wpływem ciągłych wstrząsów i wibracji (trudne warunki przemysłowe/pojazdowe)
✅ Dostępny kompletny zestaw: pasująca obudowa + końcówki zaciskane dostarczane razem
Dane techniczne
| Przedmiot |
Bliższe dane |
| Wydajność elektryczna |
Prąd znamionowy: maks. 5 A na obwód
Napięcie znamionowe: 250 V AC
Rezystancja styku: ≤20mΩ
Rezystancja izolacji: ≥1000MΩ
Wytrzymuje napięcie: 1500 V AC przez 1 minutę |
| Wydajność mechaniczna |
Skok: 4,2 mm
Układ: dwurzędowy, pionowy prosty sworzeń
Cykle krycia: ≥100 razy
Retencja: konstrukcja klamry blokującej, zapobiegająca rozłączaniu się pod wibracjami
Siła wkładania/wyciągania: Normalna, bez nadmiernego zużycia |
| Materiał i poszycie |
Obudowa: Nylon, UL94V-0, bezhalogenowy
Terminal kontaktowy: stop miedzi
Poszycie: Cynowanie (opcjonalnie poszycie Au) |
| Środowiskowy |
Temperatura pracy: -40 ℃ ~ +105 ℃
Zgodny z dyrektywą RoHS |
| Przewodnik lutowania |
Lutowanie rozpływowe: maks. 260 ℃, maks. 10 s
Lutowanie ręczne: maks. 320 ℃ w ciągu 3 s |
Odsyłacz/alternatywna wymiana
Bezpośrednia alternatywa dla znanych międzynarodowych marek złączy:
- JST:Seria XH
- Molex:Seria 55557
- TE (AMP): Odpowiednik serii dwurzędowych pionowych płyt drucianych o grubości 4,2 mm
Cechy produktu
- Dwurzędowa, pionowa konstrukcja z prostymi pinami o rozstawie 4,2 mm, kompaktowa powierzchnia PCB
- Wbudowana bezpieczna klamra, zapobiegająca rozłączeniu pod wpływem wibracji
- Bezhalogenowy izolator nylonowy UL94V-0
- Kompletne rozwiązanie: obudowa + terminale w jednym miejscu
- Stabilny styk cynowany, niska rezystancja styku
Zalety produktu
- Klamra blokująca antywibracyjna rozwiązuje problem przypadkowego rozłączenia w sprzęcie przemysłowym i pokładowym
- Wysoka odporność ogniowa i brak halogenów, spełnia surowe normy ekologiczne i bezpieczeństwa
- Wymienne z serią JST/Molex/TE 4,2 mm, łatwa wymiana bez konieczności przeprojektowywania PCB
- Stabilna wydajność elektryczna w szerokim zakresie temperatur
- Bezpośrednie dostawy fabryczne, dostępna elastyczna usługa niestandardowa
Aplikacja
- Przemysłowe urządzenia sterujące
- Sprzęt AGD (lodówka, pralka, klimatyzator)
- Elektronika pomocnicza samochodowa, moduły wnętrza pojazdów
- Zasilanie i UPS
- Sterowniki oświetlenia LED
- Przyrządy medyczne i pomiarowe
Metoda pakowania
- Standard: Opakowanie antystatyczne
- Opcjonalnie: opakowanie kartonowe w kolorze białym / neutralnym. Niestandardowa etykieta opakowania i kody kreskowe dostępne na życzenie.
Metoda płatności
Dostępne EXW, FOB, CIF, CPT, T/T, L/C
Czas realizacji
- Próbki: 3 dni robocze
- Zamówienie masowe: 1–2 tygodnie
Certyfikat fabryczny i obsługa niestandardowa
- Certyfikaty: UL, RoHS, REACH, ISO9001
- MOQ: Niskie MOQ dla standardowych produktów
- Zasady dotyczące próbek: dostępne są bezpłatne próbki/ Szybka dostawa próbek.
- Usługa niestandardowa: niestandardowa liczba pinów, grubość poszycia, montaż wiązki kablowej, specjalne opakowanie i oznakowanie.
Przewodnik wyboru klienta
- Potwierdź liczbę pinów i kierunek montażu PCB: Pionowy prosty pin
- Sprawdź prąd roboczy, napięcie i zakres temperatur
- W przypadku scenariusza o wysokich wibracjach: należy użyć wersji z klamrą, aby uniknąć rozłączenia
- Wymagania dotyczące materiałów ekologicznych: wybierz obudowę bezhalogenową + UL94V-0
- Kontrola krzyżowa: Bezpośredni zamiennik złączy Molex 55557 / JST XH / TE odpowiadających złączom 4,2 mm; przed wymianą sprawdź przypisanie pinów
- Lutowanie: Należy ściśle przestrzegać profilu temperatury rozpływu, aby zapobiec stopieniu obudowy
Często zadawane pytania
1. P: Czy masz katalog? Czy możesz przesłać mi katalog, abym mógł sprawdzić wszystkie swoje produkty?
Odp.: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
2. P: Nie mogę znaleźć produktu w Twoim katalogulog. Czy możesz zrobić dla mnie ten produkt?
Odp.: Nasz katalog przedstawia większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli jej nie posiadamy, możemy również zaprojektować i wykonać nową formę do jej wytworzenia. Dla Twojej informacji wykonanie zwykłej formy zajmie około 35-45 dni.
3. P: Czy możesz dostarczyć próbkę? Czy te próbki są bezpłatne?
Odp.: Tak, zapewniamy 5-10 sztuk próbek wolnych od złączy do testów. Ale musisz zapłacić koszt wysyłki
4. P: A co z czasem dostawy?
Odp.: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni
5. P: Jak wysłać moje zamówienie?
Odp.: W przypadku małych paczek wyślij je ekspresowo, np. DHL, FedEx, UPS, TNT, EMS. To usługa „od drzwi do drzwi”. W przypadku dużych paczek możemy je wysłać drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Jesteśmy odpowiedzialni za wszelkie uszkodzenia produktu powstałe w trakcie dostawy.
6. P: Jaki rodzaj płatności akceptujesz? Czy mogę zapłacić RMB?
Odp.: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Upewnij się, że otrzymamy tę samą kwotę, co na fakturze. I możesz płacić w RMB. Bez problemu.
7. P: A co z kontrolą jakości Twojej firmy
Odp.: Ściśle przestrzegaj normy ISO9001. IQC, OQC, IPQC i QA stanowią 10% naszego personelu. Wszystkie nasze produkty zostaną przetestowane przez CCD.
8. P: Potrzebuję cennika wszystkich Twoich produktów. Czy masz cennik?
Odp.: Nie posiadamy cennika wszystkich naszych produktów. Ponieważ mamy tak wiele artykułów, nie jest możliwe podanie wszystkich cen, a ceny zmieniają się w zależności od kosztów materiałów i ilości. Możesz także dać nam listę wszystkich potrzebnych rzeczy; potwierdzimy dokładnie jeden po drugim i przekażemy specyfikację i cennik
9. P: Czy możesz wytwarzać niestandardowe produkty i niestandardowe opakowania?
O: Tak. Zrobiliśmy wiele niestandardowych
produkty dla naszych dotychczasowych klientów (głównie wiązki przewodów). Jeśli chodzi o niestandardowe opakowanie, nie ma problemu; możemy umieścić Twoje logo lub inne informacje na opakowaniu. Muszę tylko zaznaczyć, że wiąże się to z dodatkowymi kosztami.
10. P: Jakie posiadasz certyfikaty?
Odp.: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
